31L801 - Jeneratör KINZO - Ücretsiz kullanım kılavuzu

Marka	KINZO
Model	31L801
Ürün tipi	Jeneratör grubu
Çıkış voltajı	230 V (AC)
Çıkış frekansı	50 Hz
Maks. çıkış akımı	2,8 A
Maks. çıkış gücü	650 VA
Motor hızı	3000 min-1
Yakıt	Kurşunsuz benzin (oktan ≥ 85)
Yağ:benzin karışımı	1:50
Depo kapasitesi	4,0 L
Maks. yakıt tüketimi	0,5 L/sa
Ses basıncı seviyesi (LpA)	75 dB(A)
Ses gücü seviyesi (LWA)	75 dB(A)
IP koruma sınıfı	IP20
Ağırlık	18,9 kg
Ana işlevler	Makineler veya elektrikli cihazlar için elektrik üretimi
Hava filtresi bakımı	Her 50 saatlik çalışma sonrası
Buji bakımı	Aralığın temizlenmesi ve ayarlanması (0,7-0,8 mm)
Güvenlik	Yağmurda kullanmayın, sigara içmeyin, alevlerden uzak tutun

Sık sorulan sorular - 31L801 KINZO

KINZO 31L801 jeneratörü nasıl çalıştırılır?

Hiçbir yük bağlı olmadığından emin olun. Yakıt musluğunu açın (ON konumu), kapatma kanadını kapatın, anahtarı ON konumuna getirin, marş kablosunu dirence kadar çekin, ardından kuvvetlice çekin. Çalıştıktan sonra kapatma kanadını açın.

Hangi tür yakıt kullanılmalı?

En az 85 oktan sayısına sahip kurşunsuz benzin kullanın, 1:50 oranında yağla karıştırılmış (yağ:benzin).

Motor çalışmazsa ne yapmalı?

Yakıt musluğunun ve anahtarın ON konumunda olduğunu, yakıt olduğunu, bujinin doğru konumlandırıldığını ve bağlı olduğunu kontrol edin. Bujiyi temizleyin ve aralığı (0,7-0,8 mm) kontrol edin. Kabloyu daha kuvvetli çekmeyi deneyin.

Hava filtresi nasıl temizlenir?

2 vidayı gevşetin, kapağı ve filtreyi çıkarın. Filtreyi alkol veya etanol ile temizleyin, ardından benzinle durulayın. Filtreyi bükmeden sıkarak kurutun. Her şeyi yeniden takın.

Yakıt filtresi nasıl temizlenir?

Depo kapağını çıkarın, yakıt filtresini çıkarın, alkol veya etanol ile temizleyin, yumuşak bir bezle silin ve yerine takın.

Buji nasıl ayarlanır?

Buji kablosunu çıkarın, bujiyi bir buji anahtarı ile sökün. Elektrodu metal bir fırça ile temizleyin. Aralığı kontrol edin: mesafe 0,7 ila 0,8 mm olmalıdır. Gerekirse ayarlayın, ardından yeniden takın.

Hangi güvenlik önlemlerine uyulmalıdır?

Jeneratörü iyi havalandırılan bir yerde dışarıda kullanın. Yağmurda veya nemli bir ortamda kullanmayın. Cihazın yakınında sigara içmeyin ve alevlerden kaçının. İşitme koruyucu kullanın.

Aşırı yük veya kısa devre durumunda ne yapmalı?

Bir güvenlik cihazı çıkışı otomatik olarak keser. Sıfırlamak için, sebebi düzelttikten sonra kullanılan çıkışa karşılık gelen sıfırlama düğmesine basın.

Gerekli düzenli bakım nedir?

Hava filtresini her 50 saatte bir temizleyin, bujiyi düzenli olarak kontrol edin ve temizleyin, yakıt filtresini temizleyin ve susturucu ile hava filtresinin iyi durumda olduğundan emin olun.

Model 31L801 için yedek parçalar nerede bulunur?

Orijinal parçalar için KINZO bayinizle iletişime geçin. Hava filtresi, buji ve yakıt filtresi gibi yaygın parçalar sipariş edilebilir.

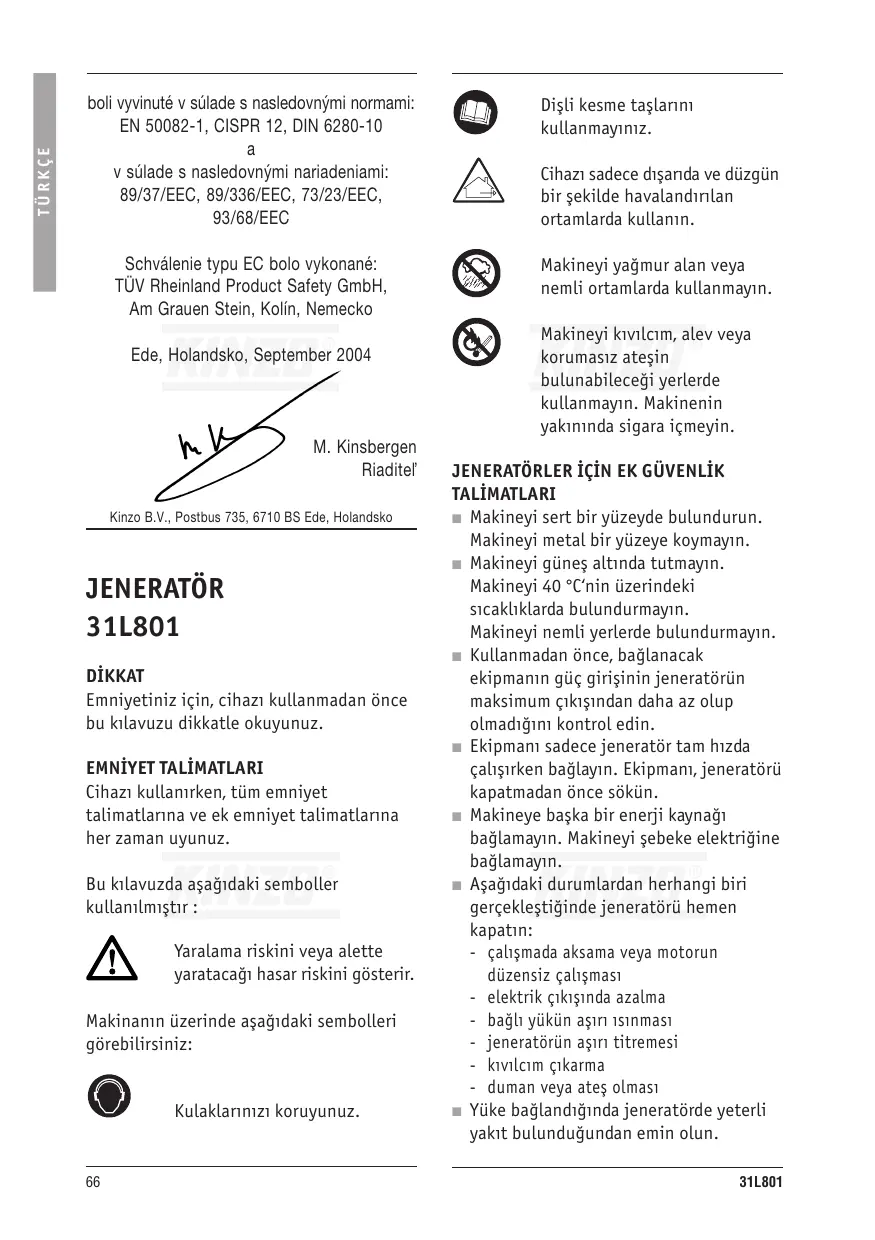

KULLANIM KILAVUZU 31L801 KINZO

Emniyetiniz icin, cihazl kullanmadan once bu kilavuzu dikkatle okuyunuz.

EMNIYET TALIMATLARI

Cihazi kullanirken, tum emniyet talimatlarna ve ek emniyet talimatlarna her zaman uyunuz.

Bu kīlavuzda Ḥağɪdaki sembollere kullanlɪmɪstɪr :

Yaralama riskini veya alette
yaratacagi hasar riskini gosterir.

Makinanin üzerinde asağidaki sembollerigi gorebilirsiniz:

Kulaklarimzikoruyunuz.

Dišli kesme taşlarimi

kullanmayimz.

Cihazi sadece disanda ve dizgün

bir sekilde havalandirilan

ortamlarda kullanin.

Makineyi yagmur alan veya

nemli ortamlarda kullanmayin.

Makineyi kivlcim, alev veya

korumasiz atesin

bulunabilecegiyerlerde

kullanmayin. Makinenin

yakininda sigara içmeyin.

JENERATÖRLER IÇİN EK GÜVENLIK

TALIMATLARI

• Makineyi sert bir yüzeyde bulundurun.
• Makineyi metal bir yüzeye koymayın.
  ■ Makineyi güneş altında tutmayın.

Makineyi 40^ ninüzerindeki

sicakliklarda bulundurmayin.

Makineyi nemli yerderde bulundurmayin.

Kullanmadan once, baglanacak

ekipmanin guc girisinin jeneratorun

maksimum cikisindan daha az olup

olmadiigin kontrl edin.

Ekipman sadece jenerator tam hizda

calisirken baglayin. Ekipman1, jeneratorukapatmadan once sikun.

■ Makineye seksa bir erjeri kaynagi

baglamayin. Makineyi sebeke elektrigine baglamayin.

Asgidaki durumlardan herhangi biri

gerçekleştiğnde jeneratóru hemen kapatin:

• calismada aksama veya motorun
  duzensiz calismasi
• elektrik seksianda azalma
• bagl yukun a sinnmasi
  -jeneratorunasin titremesi
• kivicim cikarma
  -duman veya ates olmasi

Yüke baglandigindajeneratördeyeterli

yakit bulundugundan emin olun.

■ Asla makine calisirken yakit eklemeyin. Yeniden yakit koymadan once makinenin en az 15 dakika boyunca soğuması bekleyin.
Makinenin sicut parcalarna dokunmaktan kaçınn.
Makinenin yakınlarinda yakı depolamayın.
- Ses emici ve hava filtresi, alev Çikması durumunda alev yakalaycı olarak calisirlar. Bu nedenle bunlari din脘gün bir sekilde monte edildiklerinden ve iyi durumda olduklarindan emin olun.

TANIM (res. A)

Bu jenerator, sebeke elektrigiyle calisan makinerer veya ekipmanlar icin elektrik uretmek icin tasarlanmistir.

1 On/off (acma/kapama) diugmesi
2 Jikle
3 Calistirma teli
4 Yakit valfi
5 Yakit tanki kapagi
6 Alternatif akim Çişlos
7 Alternatif akim cikisi sifirlama duğmesi

Yakit koyma (res. A)

Asla makine calisirken yakit
doldurmayin. Yeniden yakit
koymadan once makinenin en
az 15 dakika boyunca soğumasım
bekleyin. Daima Şu
spesifikasyonlanı saglayan
yakkı kullanı: kurzunsuz
benzin, en az 85 oktan, yağla
kaminsık (kaminsım oranı
yag: benzin 1:50).

Makine veya yakit yaninda asla sigara icmeyin. Kivicimlarin, alevlerin veya açik atesin oldugu yerde asla yakit koymayin.

Depo ažzindan kapa (5) cikartin.
Yakiti dikkatli bir sekilde depo agzindan boşaltın.

Depoyu hiçbir zaman yakit filtresinin en üstunden daha fazla doldurmayin.
Kapaği yeniden depo ağzina yerleşirin.

Motoru calistirma (res. A, B & C)

Herhangi bir yukun baglOLMADIGINDAN emin olun.
Yakit valfini (4) "ON" konumuna getirin.
valh (2) tam sola dokru kaydirn.
Açma/kapama Düğmesini (1) “ON” konumuna getirin.
Bir direnme hissedinceye kadar yavassa calistirma telini (3) cekin.
Calistirma telini guc vererek cekin. Motor calisana kadar bunu tekrar edin.
valh yavasca tam saa gidene kadar kaydrin.

Jeneratorun kullanim

Yukanda tarif edilen sekilde, motoru calistirn.
Elektrikli bir makine veya ekipman baglamak icin, sebeke fisini alternatif akim cikisina (6) takin.

Kisa devre veya cikisin a sin yukselmesi durumunda elektronik bir guvenlik onlemi bunu kapatir.

Yeniden alternatif akim cikisina gezemek icin sifirlama duğmesine (7) basin.

Kapatma (res. A & B)

Herhangi bir yukun baglOLMADIGINDAN emin olun.
Açma/kapama Düğmesini (1) “OFF” konumuna getirin.
Yakit valfin (4) "OFF" konumuna getirin.

TEMIZLEME VE BAKIM

Makinenin tam calismasi ve uzun omlurl olabilmesi icin duzenli temizlik ve bakim hayati onem ta sir.

Asgidaki isleri yaparken sigara icmeyin. Kivilcimlarin, alevlerin veya açık atesin oldugu yerde calismayin.

Hava filtresi (res. C)

Hava filtresi her 50 staatlik calismadansonra temizlenmelidir.

2 vidayi (8) gevsetin.
Kapaqi (9) cikartin.
Havafiltresini(10)kapaktansokun.
Filtreyi uçucu maddelerle veya etanollemizleyin.
■ Filtreyi benzinle hafifçé ıslatin.
Filtreyi sikişirarak durulayin. Sakin dondürerek sikmayin!

Yakit filtresi (res. D)

Depo ažíndan kapaǐ (5) Çiːkartɪn.
Depo ažzindan yakit filtresini (11) Çikartin.
Filtreyi uucucu maddelerle veya etanollem temizleyin.
Filtreyi yumusak bir bezle kurulayin.
Filtreyi depo agzina geritakn.
Kapaği yeniden depo ağzina yerleşirin.

Buji(resim E &F)

■ Buji kablosunu (12) bujiden (13) sökün.
■ Buji anahtarn kullanarak bujiyi dokun.
Celik bir firca kullanarak elektrrodu (14) temizleyin.
Temas mesafesini ölçün (dǒgru deger 0,7 - 0,8 mm) ve gerektçi gibi ayarlama yapın.
Bujiyi geritakn.

SORUN GIDERME

Makine dizgün bir sekilde calismazsa
asağndaki aciklamalar takip ederek sorunu
özebilirsiniz. Sorunu kendiniz
özemezseniz saticiniza basvurun.

Motor calismyor.

Yakit valfinin ve acma/kapama dügmesinin ON konumunda olup olmadigiin kontrol edin.
Depoda benzin olup olmadigiin kontrol edin.
Calistirma telini daha hizl cekin.
Bujinin dizgün bir sekilde yerleştlilip yerleştlilmediğini kontrol edin.

Buji kablosunun bujiye takli oldugundan emin olun. Bujiyi temizleyin ve temas mesafesini kontrol edin.

Motor duzensiz calisiyor

Bujinin duzgün bir sekilde yerleştilip yerleştilimmediğini kontrl edin. Buji kablosunun bujiye taklì olduğundan emin olun. Bujiyi temizleyin ve temas mesafesini kontrl edin.
Dogru yakit karisimin kullanildigindan emin olun.

Jenerator enerji vermiyor

Eger gõsterge 1sigi yanmyorsa, kendi basiniza dizeltemeyecginiz bir sorun var demektir.
Gösterge 1sigi yamyorsa:
Kullanilan cikisa ait olan sifirlama duqmesine basin.
Kablolan kontrol edin.
Kisa devre veya aşın yüklenme olup olmadığına bakın.

TEKNIK BILGILER

		31L801
Hüz	min-1	3.000
Çalıkós voltajı	V	230
Maks. Çalıkós voltajı	A	2,8
Maks. Çalıkós kapasitesi	VA	650
Çalıkós frekansi	Hz	50
Maks. yakın tüketimi	l/s	0,5
Yakın deposu	l	4,0
IP-koruyucu sinfı		20
Ağırkık	kg	18,9

Ses basinç seviyesi:

		31L801
LpA (ses Şiddeti)	dB(A)	75
LwA (akustik Güçü)	dB(A)	88

Ses koruması sağlamak icin uygün onlemleri alınüz.

GARANTI

Garanti sartlan ve maddeleri icin garanti sartnamesine bakiniz.

CEVRE KORUMA

Cihazimizdan uzun bir sure yararlandiktan sonra degisimi gerekirse bunu evdekicopunüze atmak yerine guvenli bir yere koyunuz.

UYGUNLUK BEYANLARI

Kinzo B.V. ya gore ci hazlar:

Jenerator 31L801

sustandartlarla uyumlolarak

tasarlanmɪslardir:

EN 50082-1, CISPR 12, DIN 6280-10

ve

su yonergelere uygun:

89/37/EEC, 89/336/EEC, 73/23/EEC,

93/68/EEC

EC tipi onayim veren:

TÜV Rheinland Product Safety GmbH,
