31L801 - Generator KINZO - Gratis gebruiksaanwijzing en handleiding

Merk	KINZO
Model	31L801
Producttype	Generator
Uitgangsspanning	230 V (AC)
Uitgangsfrequentie	50 Hz
Max. uitgangsstroom	2,8 A
Max. uitgangsvermogen	650 VA
Motortoerental	3000 min-1
Brandstof	Loodvrije benzine (octaangetal ≥ 85)
Mengsel olie:benzine	1:50
Tankinhoud	4,0 L
Max. brandstofverbruik	0,5 L/h
Geluidsdrukniveau (LpA)	75 dB(A)
Geluidsvermogenniveau (LWA)	75 dB(A)
IP-beschermingsklasse	IP20
Gewicht	18,9 kg
Hoofdfuncties	Elektriciteitsopwekking voor machines of elektrische apparaten
Onderhoud luchtfilter	Elke 50 bedrijfsuren
Onderhoud bougie	Reiniging en afstelling van de elektrodenafstand (0,7-0,8 mm)
Veiligheid	Niet gebruiken in de regen, niet roken, verwijderd houden van vlammen

Veelgestelde vragen - 31L801 KINZO

Hoe start ik de KINZO 31L801 generator?

Zorg ervoor dat er geen belasting is aangesloten. Open de brandstofkraan (stand ON), sluit de choke, zet de schakelaar op ON, trek aan het startkoord tot weerstand, trek dan krachtig. Na het starten de choke openen.

Welk type brandstof moet ik gebruiken?

Gebruik loodvrije benzine met een octaangetal van minimaal 85, gemengd met olie in een verhouding van 1:50 (olie:benzine).

Wat moet ik doen als de motor niet start?

Controleer of de brandstofkraan en de schakelaar op ON staan, of er brandstof is, of de bougie goed is geplaatst en aangesloten. Reinig de bougie en controleer de elektrodenafstand (0,7-0,8 mm). Probeer harder aan het koord te trekken.

Hoe reinig ik het luchtfilter?

Draai de 2 schroeven los, verwijder het deksel en het filter. Reinig het filter met alcohol of ethanol, spoel het daarna met benzine. Knijp het filter droog zonder te wringen. Monteer alles terug.

Hoe reinig ik het brandstoffilter?

Verwijder het tankdeksel, haal het brandstoffilter eruit, reinig het met alcohol of ethanol, veeg het af met een zachte doek en plaats het terug.

Hoe stel ik de bougie af?

Koppel de bougiekabel los, verwijder de bougie met een bougiesleutel. Reinig de elektrode met een staalborstel. Controleer de afstand: de afstand moet 0,7 tot 0,8 mm zijn. Stel indien nodig bij en monteer alles terug.

Welke veiligheidsvoorzorgsmaatregelen moet ik nemen?

Gebruik de generator buitenshuis op een goed geventileerde plaats. Gebruik het niet in de regen of in een vochtige omgeving. Rook niet en vermijd vlammen in de buurt van het apparaat. Draag gehoorbescherming.

Wat moet ik doen bij overbelasting of kortsluiting?

Een veiligheidsinrichting schakelt de uitgang automatisch uit. Druk op de resetknop van de gebruikte uitgang nadat u de oorzaak heeft verholpen.

Welk regelmatig onderhoud is nodig?

Reinig het luchtfilter elke 50 uur, controleer en reinig de bougie regelmatig, reinig het brandstoffilter en zorg dat de geluiddemper en het luchtfilter in goede staat zijn.

Waar kan ik reserveonderdelen vinden voor model 31L801?

Neem contact op met uw KINZO-dealer voor originele onderdelen. Veelvoorkomende onderdelen zoals het luchtfilter, de bougie en het brandstoffilter kunnen worden besteld.

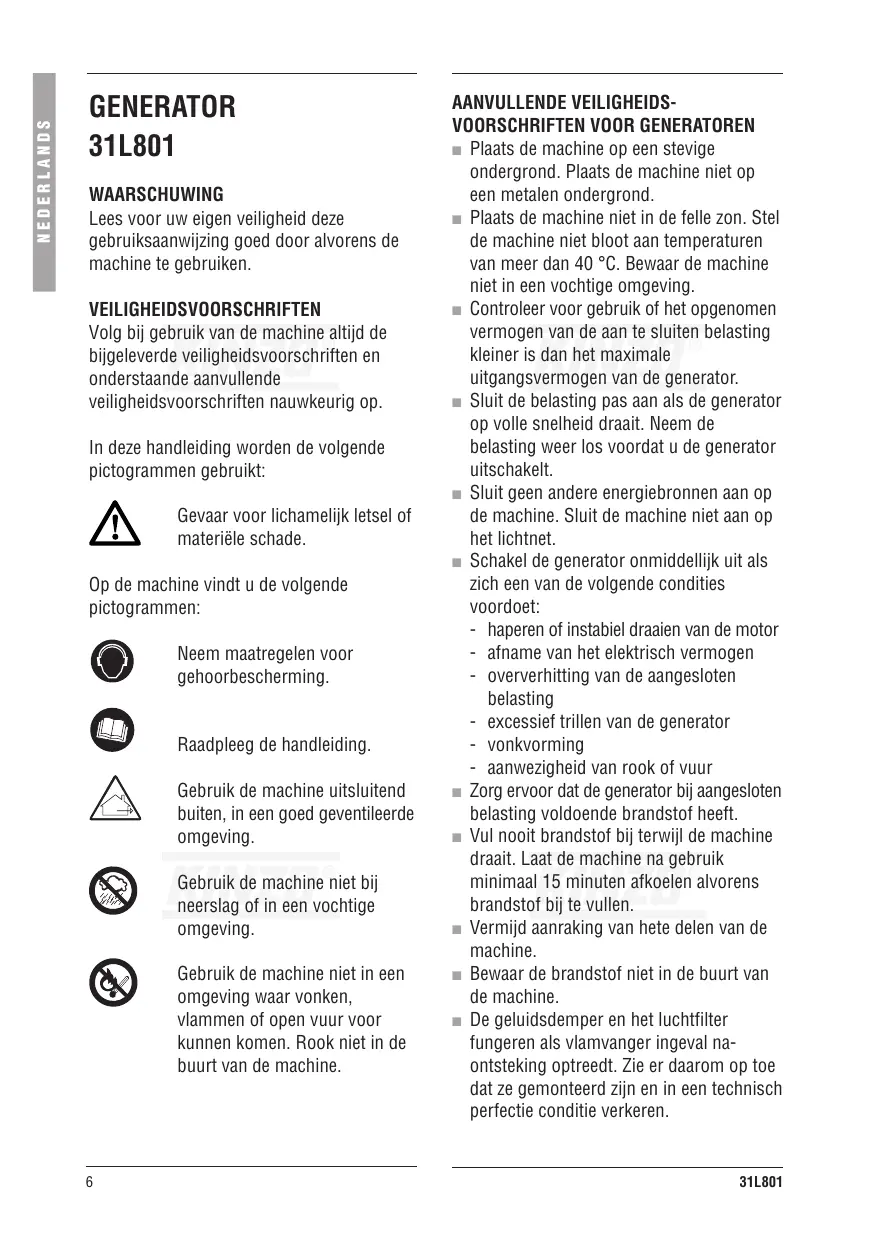

GEBRUIKSAANWIJZING 31L801 KINZO

Lees voor uw eigeneiligkeit deze gebruiksaanwijzing goed door alvorens de machine te gebruiken.

VEILIGHEIDSVOORSCHRIFTEN

Volg bij gebruik van de machine altijd de bijgeleverde veiligheidsvoorschriften en onderstaande aanvullende veiligheidsvoorschriften nauwkeurig op.

In dieze handleiding worden de volgende pictogrammen gebruikt:

Gevaar voor lichamelijk letsel of materiele schade.

Op de machine vindt u de volgende pictogrammen:

Neem maatregelen voor gehoorbescherming.

Raadpleeg de handleiding.

Gebruik de machine uitsluitend buiten, in een goed geventileerde omgeving.

Gebruik de machine Niet bij neerslag of in een vochtige omgeving.

Gebruik de machine Niet in een omgeving waar vonken, vlammen of open vuur voor kuren komen. Rook Niet in de buurt van de machine.

AANVULLENDE VEILIGHEIDS-VOORSCHRIFTEN VOOR GENERATOREN

• Plaats de machine op een stevige ondergrond. Plaats de machine Niet op een metalen ondergrond.
• Plaats de machine Niet in de fellezon. Stel de machine Niet bloot aan temperaturen van meer dan 40^ . Bewaar de machine Niet in een vochtige omgeving.

• Controller voor gebruik of het opgenomen vermogen van de aan te sluiten belastingkleiner is dan het maximaleuitgangsvermögen van de generator.
  Sluit de belasting pas aan als de generator op volle snelheid draait. Neem de belasting waar los voordat u de generator uitschakelt.
  Sluit geen andere energiebronnen aan op de machine. Sluit de machine Niet aan op hetlichtnet.
  Schakel de generator onmiddelijkuit als zich een van de volgende condities voordoet:

• haperen of instabiel draaien van de motor

• afname van het elektrisch vermogen
• oververhitting van de aangesloten belasting
• excessief trillen van de generator
  -vonkvorming
• aanwezigheid van rook of vuur

Zorg ervoor dat de generator bij aangesloten belasting voldoende brandstof heeft.
Vul nooit brandstof bij verwijl de machine draait. Laat de machine na gebruik minimaal 15 minuten afkoelen alvorens brandstof bij te vullen.
Vermijd aanraking van hete delen van de machine.
Bewaar de brandstof Niet in de buurt van de machine.
- De geluidsdemper en het luchtfilter fungeren als vlamvanger ingeval naontsteking optreedt. Zie er.daarom op toe dat ze gemonteerd zich en in een technisch perfectie conditie verkeren.

BESCHRIJVING (fig. A)

Deze generator is ontworpen voor het opwekken van elektricitit om hiermee netgevoede machines of apparaten te voeden.

1 Aan/uit-schakelaar
2 Choke
3 Startcoord
4 Brandstofkraan
5 Deksel brandstoftank
6 Wisselspanningsuitgang
7 Resetknop wisselspanningsuitgang

Bijvullen van brandstof (fig. A)

Vul nooit brandstof bij terwijl de machine draait. Laat de machine na gebruik minimaal 15 minuten afkoelen alvorens brandstof bij te vullen. Gebruik alkijd brandstof die voldoet aan de volgende specificaties: ongelode benzine, octaangehalte minimaal 85, gemengd met olie (mengverhouding olie: bezine 1:50).

Rook nicht in de buurt van de machine of de brandstof. Vul nooit brandstof bij in de buurt van vonden, vlammen of open vuur.

• Verwijder het deksel (5) van de vulopening.
  Giet de brandstof voorzichtig in de vulopening. Vul de tank Niet verder dan tot de bovenkant van het brandstofffilter.
  Breng het deksel waar op de vulopening aan.

Starten van de motor (fig. A, B & C)

Vergewis u ervan dat er GEEN belasting is aangesloten.
Draai de brandstofkraan (4) maar de stand "ON".
Schuif de choke (2) helemaalaar links.

Zet de aan/uit-schakelaar (1) in de stand "ON".
Trek zich aan het startkoord (3) tot u waarstand voelt.
Geef een krachtige ruk aan het startkoord. Herhaal dit zo nodig totdat de motor draait.
Schuif de choke langzaam—helemaal terug.
haar rechts.

Gebruik van de generator

Start de motor zoals hierboven beschreiben.
- Om een elektrisch apparatus of machine aan te sluiten, steekt u de netstekker in de wisselspanningsuitgang (6).

In geval van kortsluiting of overbelasting van een uitgang worden deze door een elektronische beveiliging uitgeschakeld.

• Om de wisselsspanningsuitgang waar in te schakelen, drukt u op de resetknop (7).

Uitschakelen (fig. A & B)

Vergewis u ervan dat er GEEN belasting is aangesloten.
Zet de aan/uit-schakelaar (1) in de stand "OFF".
Draai de brandstofkraan (4) maar de stand "OFF".

REINIGING EN ONDERHOUD

Voor een goed functioneren en lange levensduur van de machine is regelmatte reingijing en onderhoud essentieel.

Rook nichtijdens onderstaande werkzaamheden. Voer geen werkzaamheden uit in de buurt van vonden, vlammen of open vuur.

Luchtfilter (fig. C)

Het luchtfilter dient elke 50 bedrijfsuren te worden gereinigd.

Draai de 2 schroeven (8) los.
Verwijder het deksel (9).
Neem het luchtfilter (10) van het deksel.

Reinig het filter met behulp van spiritus of ethanol.
Besprenkel het filter met benzine.
Knijp het filteruit. Niet wringen!

Brandstofffilter (fig. D)

Verwijder het deksel (5) van de vulopening.
Licht het brandstofffilter (11)uit de vulopening.
Reinig het filter met behulp van spiritus of ethanol.
Droog het filter met een zachte doek.
Breng het filter weer in de vulopening aan.
Breng het deksel waar op de vulopening aan.

Bougie (fig. E & F)

Neem de bougiekabel (12) van de bougie (13).
- Verwijder de bougie met behulp van de bougiesleutel.
Reinig de elektrode (14) met behulp van een staalborstel.
- Controller de contactafstand (correcte Waarde 0,7 - 0,8 mm) en stel deutsche indien nodig bij.
Breng de bougie weeer aan.

STORINGEN

Als de machine Nietaar behoren werkt, volg dan onderstaande instructies om het probleem te verhelpen. Kunt u de storing Nietzfelverhelpen,neemdan contact op met uw dealer.

Motor start Niet

• Controller of de brandstofkraan en de aan/uit-schakelaar in de stand "ON" staan.
• Controller of er brandstof in de tank zit.
  Trek harder aan het startkoord.
• Controller of de bougieaar behoren is aangebracht. Controller of de bougiekabel op de bougie is aangebracht. Reinig de bougie en controller de contactafstand.

Motor loopt onregelmatig

• Controller of de bougieaar behoren is aangebracht. Controller of de bougiekabel op de bougieis aangebracht. Reinig debougie en controller de contactafstand.
• Controller of het juiste brandstofmengsel is gebruikt.

Generator levert geen stroom

• Indien de indicatorlamp nicht brandt, is er sprake van een defect dat u zich selbst kunt verhelpen.

Indien de indicatorlamp wel brandt:

• Druk op de bij de gezebrukke uitgang behorende resetknop.
• Controller de bekabeling.
• Controller of er sprake is van kortsluiting of overbelasting.

TECHNISCHE GEGEVENS

		31L801
Toerental	min-1	3.000
Uitgangsspanning	V	230
Max. uittgangsstroom	A	2,8
Max. uittgangsvermogen	VA	650
Uitgangsfrequency	Hz	50
Max. brandstofverbruik	I/h	0,5
Inhoud brandstoffank	I	4,0
IP-beschemingsklasse		20
Gewicht	kg	18,9

Niveau van de geluidsdruk op de werkplek:

	31L801
LpA (geluidsdruk)	dB(A)	75
LWA (geluidsvermogen)	dB(A)	88

Neem maatregelen voor gezoorbescherming.

GARANTIE

Voor de garantiebepalingen worden verwezen\ aar de bijgevoegde garantievoorwaarden.

MILIEU

Als uw machine na verloop vanijd aan verranging toe is, geef hem dan Niet met het huisvuil mee, maar zorg voor een milieuuviendelijk verwerking.

VERKLARING VAN OVEREENSTEMMING

Kinzo B.V. verklaart dat de machines:

Generator 31L801

in overeenstemming zijn met de volgendenormen:

EN 50082-1, CISPR 12, DIN 6280-10

en

voldoen aan de volgende richtlijnen:

89/37/EEG, 89/336/EEG, 73/23/EEG

93/68/EEG

Het EG-typenderzoek is uitgevoerd door:

TÜV Rheinland Product Safety GmbH,

Am Grauen Stein, Köln, Duitsland

Ede, Nederland, september 2004

M. Kinsbergen

Director

Kinzo B.V., Postbus 735, 6710 BS Ede, Nederland
