GEBRUIKSAANWIJZING 25C19 KINZO

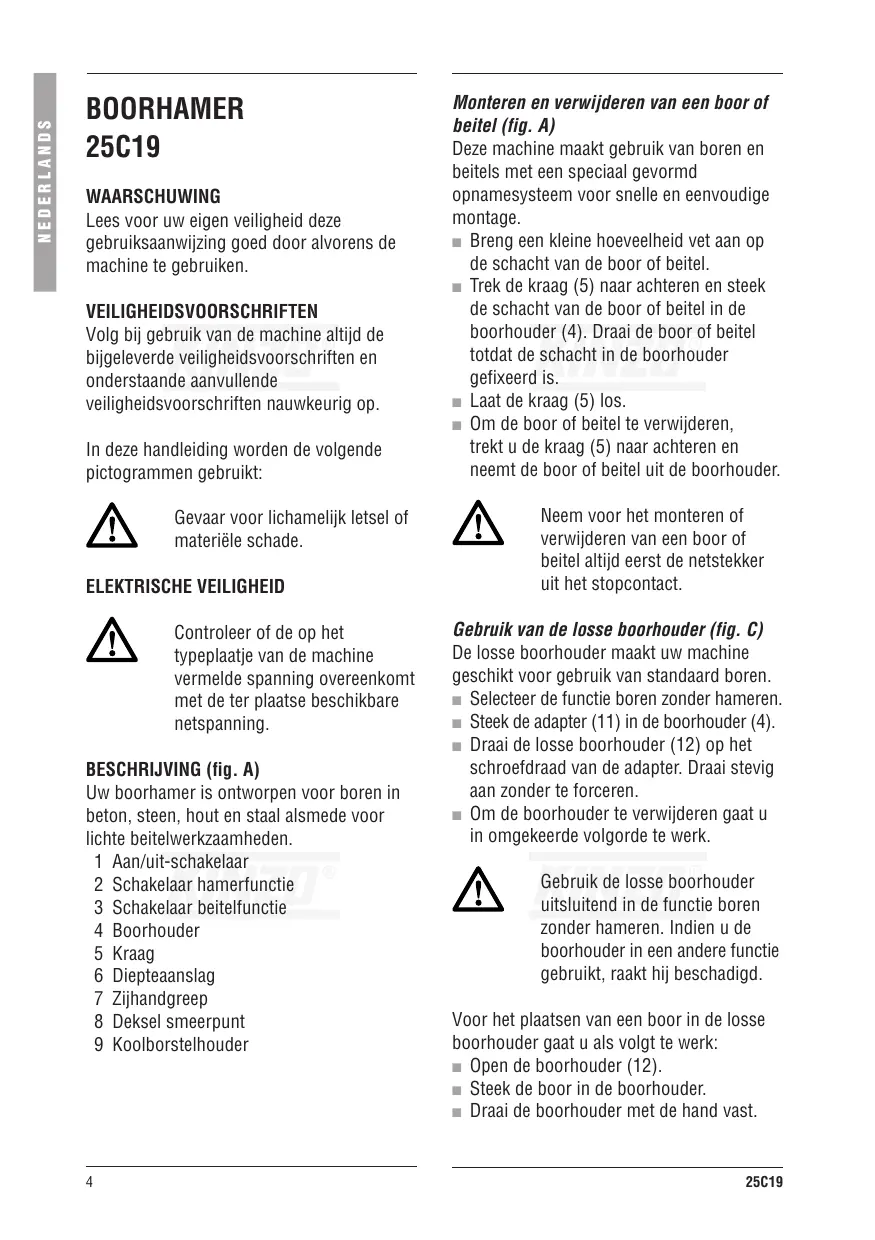

NEDERLANDS BOORHAMER 25C19 WAARSCHUWING Lees voor uw eigen veiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. VEILIGHEIDSVOORSCHRIFTEN Volg bij gebruik van de machine altijd de bijgeleverde veiligheidsvoorschriften en onderstaande aanvullende veiligheidsvoorschriften nauwkeurig op. In deze handleiding worden de volgende pictogrammen gebruikt: Gevaar voor lichamelijk letsel of materiële schade. ELEKTRISCHE VEILIGHEID Controleer of de op het typeplaatje van de machine vermelde spanning overeenkomt met de ter plaatse beschikbare netspanning. BESCHRIJVING (fig. A) Uw boorhamer is ontworpen voor boren in beton, steen, hout en staal alsmede voor lichte beitelwerkzaamheden. 1 Aan/uit-schakelaar 2 Schakelaar hamerfunctie 3 Schakelaar beitelfunctie 4 Boorhouder 5 Kraag 6 Diepteaanslag 7 Zijhandgreep 8 Deksel smeerpunt 9 Koolborstelhouder

Monteren en verwijderen van een boor of beitel (fig. A) Deze machine maakt gebruik van boren en beitels met een speciaal gevormd opnamesysteem voor snelle en eenvoudige montage. ■ Breng een kleine hoeveelheid vet aan op de schacht van de boor of beitel. ■ Trek de kraag (5) naar achteren en steek de schacht van de boor of beitel in de boorhouder (4). Draai de boor of beitel totdat de schacht in de boorhouder gefixeerd is. ■ Laat de kraag (5) los. ■ Om de boor of beitel te verwijderen, trekt u de kraag (5) naar achteren en neemt de boor of beitel uit de boorhouder. Neem voor het monteren of verwijderen van een boor of beitel altijd eerst de netstekker uit het stopcontact. Gebruik van de losse boorhouder (fig. C) De losse boorhouder maakt uw machine geschikt voor gebruik van standaard boren. ■ Selecteer de functie boren zonder hameren. ■ Steek de adapter (11) in de boorhouder (4). ■ Draai de losse boorhouder (12) op het schroefdraad van de adapter. Draai stevig aan zonder te forceren. ■ Om de boorhouder te verwijderen gaat u in omgekeerde volgorde te werk. Gebruik de losse boorhouder uitsluitend in de functie boren zonder hameren. Indien u de boorhouder in een andere functie gebruikt, raakt hij beschadigd. Voor het plaatsen van een boor in de losse boorhouder gaat u als volgt te werk: ■ Open de boorhouder (12). ■ Steek de boor in de boorhouder. ■ Draai de boorhouder met de hand vast. 25C19

Neem voor het plaatsen of verwijderen van een boor altijd de netstekker uit het stopcontact. Gebruik van de stofopvang (fig. B) De stofopvang wordt gebruikt bij het boren in plafonds. ■ Schuif de stofopvang (10) op de schacht van de boor en monteer de boor zoals hierboven beschreven in de boorhouder. Monteren van de zijhandgreep (fig. A) ■ Draai de zijhandgreep (7) los. ■ Schuif de houder van de zijhandgreep over de boorhouder op de machine. ■ Draai de zijhandgreep in de gewenste stand en draai hem stevig vast. Monteren van de diepteaanslag (fig. A) De diepteaanslag wordt gebruikt om de maximale boordiepte te beperken. ■ Draai de handgreep (7) los. ■ Steek de diepteaanslag (6) in het gat in de houder van de zijhandgreep. ■ Stel de diepteaanslag in op de gewenste boordiepte. ■ Draai de handgreep weer stevig vast. Selecteren van de functie (fig. A) De machine dient voor gebruik op de gewenste functie (boren, hamerboren of beitelen) te worden ingesteld. ■ Voor boren zonder hameren (in zachte steen, hout of staal) draait u de hamerfunctie-schakelaar (2) in de stand en de beitelfunctie-schakelaar (3) in de stand 25C19

Voor hamerboren (in beton of harde steen) draait u de hamerfunctieen de schakelaar (2) in de stand beitelfunctie-schakelaar (3) in de stand Voor beitelen draait u de hamerfunctieschakelaar (2) in de stand en de beitelfunctie-schakelaar (3) in de stand . In deze stand draait de boorhouder niet. Verdraai de schakelaars (2) en (3) uitsluitend bij uitgeschakelde machine. Aanwijzingen voor gebruik ■ Voor het aanbrengen van een boor of beitel altijd de schacht eerst invetten. ■ Een koude machine waarmee gebeiteld gaat worden moet eerst gedurende enige minuten onbelast draaien zodat het vet zich goed door het mechanisme van de machine kan verspreiden. ■ Indien de machine niet goed klopt eerst controleren of de schakelaar op kloppen staat en de boor of beitel goed in de boorhouder zit. ■ De los bijgeleverde boorhouder kan niet gebruikt worden om te hamerboren! ■ Door trillingen kan er lichte olielekkage ontstaan via de naden in het huis. De boutjes dienen dan te worden aangedraaid. In- en uitschakelen (fig. A) ■ Om de machine in te schakelen, drukt u de aan/uit-schakelaar (1) in. ■ Om de machine uit te schakelen, laat u de aan/uit-schakelaar los. Controleren en vervangen van de koolborstels (fig. A) De koolborstels dienen regelmatig te worden gecontroleerd. ■ Verwijder de koolborstelhouders (9) en reinig de koolborstels. ■ Vervang in geval van slijtage beide koolborstels tegelijk. ■ Breng de koolborstelhouders weer aan.

Draai de boorhouder stevig vast door de boorhoudersleutel in een van de gaten in de zijkant van de boorhouder te steken en rechtsom te draaien. Om de boor te verwijderen, gaat u in omgekeerde volgorde te werk. NEDERLANDS

Laat na het aanbrengen van nieuwe koolborstels de machine gedurende 15 minuten onbelast draaien. Gewogen kwadratische gemiddelde waarde van de versnelling overeenkomstig EN 50144: 25C19 Gebruik uitsluitend koolborstels van het juiste type. Smering (fig. A) De machine dient na ca. 50 uur gebruik te worden gesmeerd. ■ Draai met behulp van de bijgeleverde sleutel het deksel van het smeerpunt (8) open. ■ Breng een hoeveelheid vet aan. ■ Draai het deksel weer dicht.

REINIGING EN ONDERHOUD

De machine vergt geen speciaal onderhoud. ■ Reinig regelmatig de ventilatieopeningen. 6,75 m/s2 GARANTIE Voor de garantiebepalingen wordt verwezen naar de bijgevoegde garantievoorwaarden. MILIEU Als uw machine na verloop van tijd aan vervanging toe is, geef hem dan niet met het huisvuil mee, maar zorg voor een milieuvriendelijke verwerking.

Aantal slagen, belast min-1

Boorcapaciteit in staal

in overeenstemming zijn met de volgende normen: EN 55014-1, EN 55014-2, EN 50144-1, EN 50144-2-6, NEN 11000-3-2, EN 61000-3-3 voldoen aan de volgende richtlijnen: 73/23/EEG, 89/336/EEG, 93/68/EEG, 98/37/EC Boorhouder op machine specifiek opnamesysteem los Gewicht Ede, Nederland, mei 2004 13 mm kg 4,5 Niveau van de geluidsdruk op de werkplek gemeten volgens EN 50144: 25C19 LpA (geluidsdruk) LWA (geluidsvermogen) M. Kinsbergen Directeur Kinzo B.V., Postbus 735, 6710 BS Ede, Nederland dB(A) 94,5 dB(A) 107,5 Neem maatregelen voor gehoorbescherming.
