Produkttyp	Stromaggregat
Marke	KINZO
Modell	48P7400
Ausgangsspannung	230 V
Ausgangsstrom	10,8 A
Scheinleistung (VA)	2 000 VA
Maximale Leistung (kVA)	2,3 kVA (5 Min.)
Ausgangsfrequenz	50 Hz
Kraftstoffart	Bleifreies Benzin (Oktanzahl ≥ 85)
Tankinhalt	13,5 L
Kraftstoffverbrauch	0,47 L/h (Volllast: 1,43 L/h)
Motorölkapazität	0,47 L
Abmessungen (L x T x H)	600 x 430 x 445 mm
Gewicht	42,3 kg
Schalldruckpegel (LpA)	75 dB(A)
Schallleistungspegel (LwA)	95 dB(A)
Start	Manuell mit Starterseil
Schutz	Überspannungsschutzvorrichtung (Reset)
Sicherheit	Automatische Abschaltung bei Überspannung; nur im Freien an gut belüftetem Ort verwenden
Wartung	Ölwechsel alle 100 h; Luftfilterreinigung alle 50 h; Zündkerzenprüfung
Reparierbarkeit	Ersatzteile verfügbar (Filter, Zündkerze); Reparatur durch Händler möglich
Garantie	Garantiebedingungen beachten
Normen	EN 55012, EN 55014-1, EN 61000-6, EN 122601

Häufig gestellte Fragen - 48P7400 KINZO

Welcher Kraftstoff wird für das Stromaggregat 48P7400 benötigt?

Verwenden Sie bleifreies Benzin mit einer Oktanzahl von mindestens 85. Rauchen Sie nicht und vermeiden Sie offene Flammen beim Befüllen.

Wie starte ich den Motor des 48P7400?

Stellen Sie sicher, dass keine Last angeschlossen ist. Öffnen Sie den Kraftstoffhahn, schließen Sie den Choke, stellen Sie den Schalter auf ON, ziehen Sie dann langsam und dann kräftig am Starterseil, bis der Motor anspringt.

Was ist die maximale Ausgangsleistung des Stromaggregats?

Die kontinuierliche Scheinleistung beträgt 2 000 VA. Die maximale Leistung beträgt 2,3 kVA für 5 Minuten.

Wie führe ich den Ölwechsel durch?

Nach den ersten 20 Betriebsstunden, dann alle 100 Stunden oder alle 6 Monate. Stellen Sie eine Auffangwanne unter die Ölablassöffnung, entfernen Sie den Ölmessstab und die Ablassschraube, kippen Sie das Gerät, um das Öl abzulassen, setzen Sie die Schraube wieder ein und befüllen Sie mit 0,47 L Öl.

Wie oft sollte der Luftfilter gereinigt werden?

Alle 50 Betriebsstunden. Lösen Sie die Clips, entfernen Sie den Deckel und den Filter, reinigen Sie ihn mit Alkohol oder Ethanol, tränken Sie ihn mit sauberem Motoröl und setzen Sie ihn wieder ein.

Was tun bei Überspannung?

Die Schutzeinrichtung unterbricht den Stromkreis. Warten Sie mindestens 1 Minute, bevor Sie den Reset-Schalter drücken.

Wie reinige ich den Kraftstofffilter?

Entfernen Sie den Tankdeckel, nehmen Sie den Filter heraus, reinigen Sie ihn mit Alkohol oder Ethanol, wischen Sie ihn mit einem weichen Tuch ab und setzen Sie ihn wieder ein.

Der Motor startet nicht, was ist zu prüfen?

Überprüfen Sie, ob der Kraftstoffhahn geöffnet ist, ob Kraftstoff vorhanden ist, ob der Schalter auf ON steht, ob der Ölstand korrekt ist und ob die Zündkerze sauber und gut angeschlossen ist.

Wo sollte das Stromaggregat sicher verwendet werden?

Verwenden Sie es nur im Freien, an einem gut belüfteten Ort, geschützt vor Regen und vor Funken- oder Flammenquellen. Nicht in Innenräumen verwenden.

Wie lagere ich das Stromaggregat über einen längeren Zeitraum?

Entleeren Sie den Kraftstofftank und führen Sie einen Ölwechsel durch. Decken Sie das Gerät ab und lagern Sie es an einem sauberen, trockenen Ort.

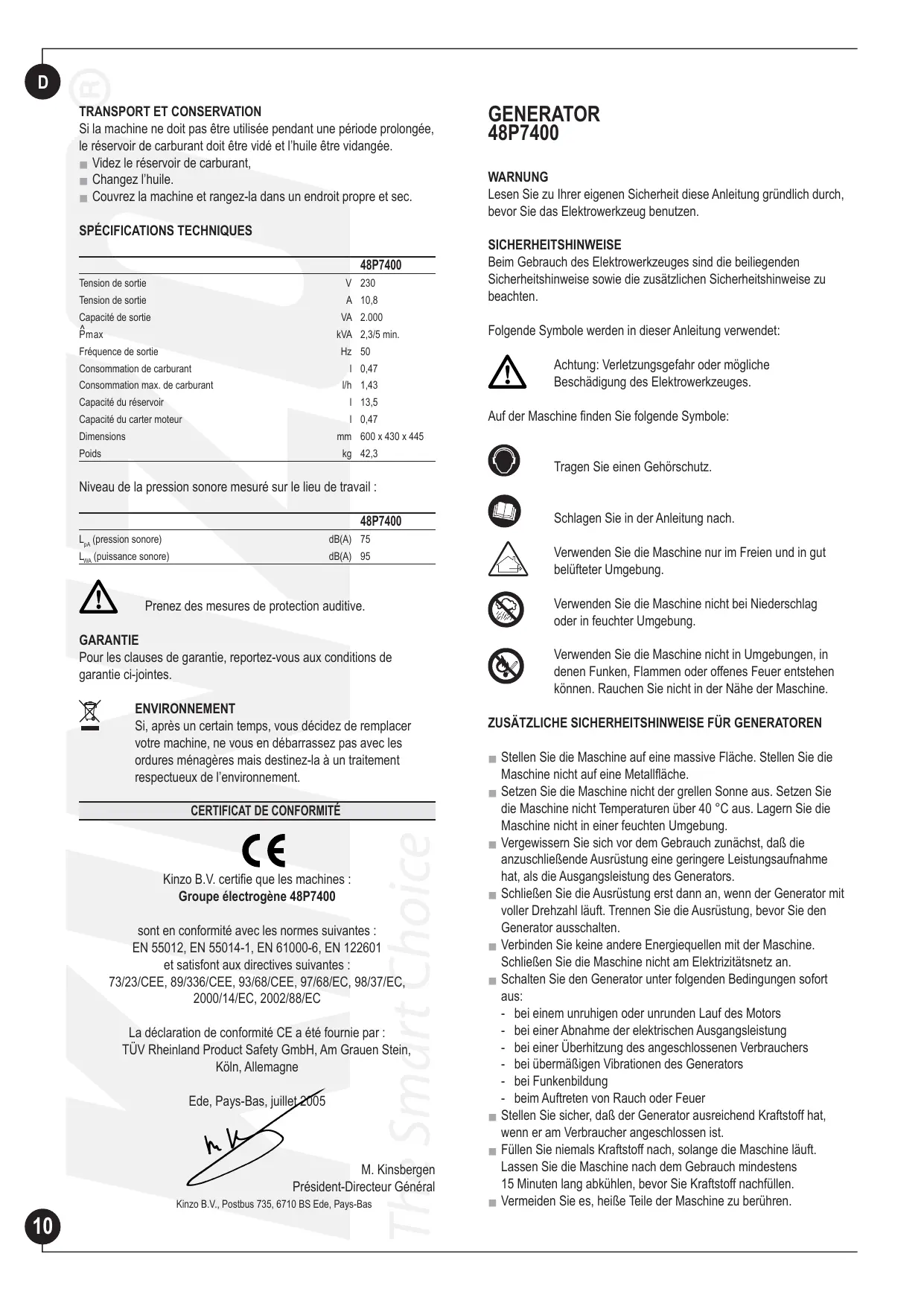

BEDIENUNGSANLEITUNG 48P7400 KINZO

TÜV Rheinland Product Safety GmbH, Am Grauen Stein, Köln, Allemagne

M. Kinsbergen

Lesen Sie zu Ihrer eigenen Sicherheit diese Anleitung gründlich durch, bevor Sie das Elektrowerkzeug benutzen.

SICHERHEITSHINWEISE

Beim Gebrauch des Elektrowerkzeuges sind die beiliegenden Sicherheitschinweise sowie die zusätzlichen Sicherheitshinweise zu beachten.

Folgende Symbole werden in dieser Anleitung verwendet:

Achtung: Verletzungsgefahr oder mögliche Beschädigung des Elektrowerkzeuges.

Auf der Maschine findsie folgende Symbole:

Tragen Sie einen Gehorschutz.

Schlagen Sie in der Anleitung nach.

Verwenden Sie die Maschine nur im Freien und in gut belufteter Umgebung.

Verwenden Sie die Maschine nicht bei Niederschlag oder in feuchter Umgebung.

Verwenden Sie die Maschine nicht in Umgebungen, in denen Funken, Flammen oder offenes Feuer entstehen können. Rauchen Sie nicht in der Nähe der Maschine.

ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR GENERATOREN

• Stellen Sie die Maschine auf eine massive Fläche. Stellen Sie die Maschine nicht auf eine Metallfläche.
• Setzen Sie die Maschine nicht der grellen Sonne aus. Setzen Sie die Maschine nicht Temperaturen über 40^ aus. Lagern Sie die Maschine nicht in einer feuchten Umgebung.
  Vergewissern Sie sich vor dem Gebrauch zunachst, daß die anzuschließende Ausrüstung eine gingere Leistungsaufnahme hat, als die Ausgangsleistung des Generators.
  Schließen Sie die Ausrüstung erst dann an, wenn der Generator mit voller Drehzahl lauft. Trennen Sie die Ausrüstung, bevor Sie den Generator ausschalten.

• Verbinden Sie keine andere Energiequellen mit der Maschine. Schließen Sie die Maschine nicht am Elektrizitätsnetz an.
  Schalten Sie den Generator unter folgenden Bedingungen sofort aus:

• bei einem unruhigen oder unrunden Lauf des Motors

• bei einer Abnahme der elektrischen Ausgangsleistung
• bei einer Überhitzung des angeschlossenen Verbrauchers
• bei übermäßig Vibrationen des Generators
• bei Funkenbildung
• beim Aufreten von Rauch oder Feuer

Stellen Sie sicher, daß der Generator ausreichend Kraftstoff hat, wenn er am Verbraucher angeschlossen ist.
- Füllen Sie niemals Kraftstoff nach, solange die Maschine lauf.
Lassen Sie die Maschine nach dem Gebrauch mindestens 15 Minuten lang abkühlen, bevor Sie Kraftstoff nachfüllen.
■ Vermeiden Sie es, heiße Teile der Maschine zu berühren.

Lagern Sie keinen Kraftstoff in der Nähe der Maschine.
Der Schalldämpfer und der Luftfilter wirken bei der Nachverbrennung als Flammengänger. Achten Sie daher daraufuf, daß diese Teile richtig angebracht sind und sich in einem technisch einwandfrei Zustand befinden.

BESCHREIBUNG (ABB.A)

Dieser Generator wurde zur Erzeugung von Elektrizität zur Versorgung elektrischer Maschinen oder Ausrüstung konstruiert.

1 Ein-/Aus-Schalter
2 Anzeigelampe fur Wechselspannung
3 Voltmeter
4 Rückstellschalter für Wechselstromausgang
5 Kraftstoffankdeckel
6 Wechselstromsausgang
7 Erdungsverbindung
8 Olablaβstopfen
9 Peilstab

10 Kraftstoffhahn
11 Starthilfe (Choke)
12 Startschnur
13 Luftfilterabdeckung

Nachfullen von Kraftstoff (Abb. A)

Füllen Sie niemals Kraftstoff nach, solange die Maschine lauft. Lassen Sie die Maschine nach dem Gebrauch mindestens 15 Minuten lang abkühlen, bevör Sie Kraftstoff nachfüllen. Verwenden Sie stets einen Kraftstoff, der folgenden Spezifikationen entspricht: unverbleites Benzin, Oktangehalt mindestens 85

Rauchen Sie niemals in der Nähe der Maschine oder des Kraftstoffs. Füllen Sie niemals Kraftstoff in der Nähe von Funken, Flammen oder offenem Feuer nach.

Entfermen Sie den Deckel (5) von der Einfüllöffnung.
Gießen Sie den Kraftstoff vorsichtig in die Einfüllöffnung. Füllen Sie den Tank niemals weiter als bis zur Oberseite des Kraftstofffilters auf.
- Setzen Sie den Deckel wieder auf die Einfūlöffnung.

Anlassen des Motors (Abb. A & B)

Stellen Sie sicher, daß kein Verbraucher angeschlossen ist.
Drehen Sie den Kraftstoffhahn (10) auf "ON" (AUF).
Ziehen Sie die Starthilfe (Choke) (11) vollständig heraus.
- Stellen Sie den Ein-/Ausschalter (1) auf “ON” (EIN).
Ziehen Sie leicht an der Startschnur (12), bis Sie einen Widerstand bemerken.
Ziehen Sie nun kräftig an der Startschnur. Wiederholen Sie dies, bis der Motor durchstartet.
- Drucken Sie wieder langsam auf die Starthilfe (Choke).

Bedienungsanleitung

Starten Sie den Motor wie oben beschrieben.
Um netzbetriebene Maschinen oder Ausrüstung anzuschreiben, stecken Sie den Netzstecker in den Wechselstromausgang (6).

Überlastungsschutz (Abb. A)

Im Falle einer Überlastung oder eines Kurzschlusses unterbricht der Überlastungsschutz den Stromkreis.

Warten Sie mindestens 1 Minute, bevor Sie den Rückstellschalter (4) betätigten.

Ausschalten (Abb. A)

Stellen Sie sicher, daß kein Verbraucher angeschlossen ist.
Stellen Sie den Ein-/Ausschalter (1) auf "OFF" (AUS).
Drehen Sie den Kraftstoffhahn (10) auf "OFF" (ZU).

REINIGUNG UND WARTUNG

Für eine einwandfreiie Funktion und lange Lebensdauer des Geräts ist eine regelmäßige Reinigung und Wartung von wesentlicher Bedeutung.

Führer Sie keine Reinigungsd oder Wartungsarbeitendurch, solange der Motor lauft.

Rauchen Sie nicht während der unter aufgeführten Arbeiten. Arbeiten Sie niemals in der Höhe von Funken, Flammen oder offenem Feuer.

Reinigen Sie regelmäß die Belüftungsöffnungen.

OlwechseI (Abb. A)

Das Öl muß nach den ersten 20 Betriebsstunden und anschließend alle 100 Betriebsstunden bzw. alle 6 Monate gewechselt werden.

Stellen Sie einen Auffangbehälter unter die Ablaßstelle.
Entferen Sie den Peilstab (9) von der Einfullstelle.
Entfernen Sie die Schraube von der Ablaßstelle (8).
Neigen Sie das Gerät etwas nach vom, um das gesamte Öl abzulassen.
Bringen Sie die Schraube wieder an undziehen Sie sie fest an.
Füllen Sie das Kurbelgehäuse mit der vorgeschriebenen Ölmenge.
Bringen Sie den Peilstab wieder an.

Überprüfen des Ölstands (Abb. A)

Prufen Sie vor dem Anlassen des Motors stets den Ölstand.

Entfernen Sie den Peilstab (9) von der Einfüllstelle.
Reinigen Sie den Peilstab.
- Setzen Sie den Peilstab eine Sekunden lang in die Einfüllöffnung, bevor Sieihn wieder herausziehen.
- Überprüfen Sie den Ölstand. Der Ölstand muß sich zwischen der Voll- und Leer-Marke befinden.
Liegt der Ölstand unter dieser Marke, so muß Öl nachgefüllt werden.

• Verwenden Sie einen Trichter, um ein Verschütt zu vermeiden.
• Neigen Sie die Maschine zur leichteren Befüllung etwas nach hinten.

Setzen Sie den Peilstab ein.

Reinigung des Luftfilters (Abb. A & C)

Reinigen Sie den Luftfilter alle 50 Betriebsstunden.

Lösen Sie die beiden Klemmbefestigungen (14).
Entfernen Sie den Deckel (13).
Entfernen Sie den Luftfilter (15) vom Filterhalter (16).
Reinigen Sie den Filter mit Spiritus oder Ethanol.
Drucken Sie den Filter hereus. Nicht verdrehen!
Tauchen Sie den Filter in sauberes Motoröl ein.
- Drücken Sie den Filter hereaus und bringen Sieihn in seiner Lage an.
Bringen Sie den Filter wieder an.
Bringen Sie den Deckel wieder an.

Reinigung des Kraftstofffilters (Abb. D)

Entfermen Sie den Deckel (5) von der Einfüllöffnung.
Heben Sie den Kraftstofffilter (17) von der Einfüllöffnung.
Reinigen Sie den Filter mit Spiritus oder Ethanol.
Trocknen Sie den Filter mit einem weichen Tuch.
Setzen Sie den Filter wieder in die Einfüllöffnung
Setzen Sie den Deckel wieder auf die Einfüllöffnung.

Reinigung der Filter im Kraftstoffrohr

Die Filter im Kraftstoffhahn und Klärgefäh\b müssenrechtzeitig gereinigt werden, um Verstopfungen zu vermeiden.

Reinigen Sie die Filter mit Benzin.

Überprüfung der Zündkerze (Abb. E & F)

Entferen Sie das Zündkabel (18) von der Zündkerze.
Entfermen Sie die Zündkerze (19) mit einem Zündkerzenschlüssel.
■ Reinigen Sie die Elektrode (20) mit einer Drahtbürste.
Überprüfen Sie den Elektrodenabstand (richtiger Wert: 0,7 -0,8 mm) und stellen Sie ihn ggf. nach.
Setzen Sie die Zündkerze wieder ein.

FEHLERSUCHE

Falls die Maschine nicht einwandfrei arbeitet, führen Sie folgende Schritte durch, um das Problem zu beseitigen. Falls Sie das Problem nicht selbst beseitigen konnen, sprechen Sie mit Ihr hemmler.

Der Motor startet nicht

Vergewissem Sie sich, daß der Kraftstoffhahn geöffnet ist.
Vergewissem Sie sich, daß sich Kraftstoff im Tank befindet.
Vergewissem Sie sich, daß der Ein-/Ausschalter eingeschaltet ist.
Überprüfen Sie den Ölstand.
Ziehen Sie kräftiger an der Startschnur.
Vergewissem Sie sich, daß sich das Zündkabel auf der Zündkerze befindet.
Reinigen Sie die Zündkerze und überprüften Sie den Elektrodenabstand.

Der Motor lauft unrund

Vergewissem Sie sich, daß die Zündkerze richtig angebracht ist.
Vergewissem Sie sich, daß sich das Zündkabel auf der Zündkerze befindet.
Reinigen Sie die Zündkerze und überprüften Sie den Elektrodenabstand.
Vergewissem Sie sich, daß der richtige Kraftstoff verwendet wurde.

Der Generator erzeugt keinen Strom

Überprüfen Sie, ob ein Kurzschluß oder eine Überlastung vorlag.
Vergewissem Sie sich, daß der Rückstellschalter eingeschaltet ist.
Überprüfen Sie die Verdraughtung.

TRANSPORT UND AUFBEWAHRUNG

Falls die Maschine einen längeren Zeitraum nicht verwendet wird, so muß der Kraftstofftank entleert und das Öl gewechselt werden.

Leeren Sie den Kraftstofftank.
Wechseln Sie das Öl.
- Decken Sie die Maschine ab und stellen Sie sie an einen sauberen und trockenen Platz.

TECHNISCHE DATEN

	48P7400
Ausgangsspannung	V	230
Ausgangsstrom	A	10,8
Ausgangsleistung	VA	2.000
ΔPmax	kVA	2,3/5 min.
Ausgangsfrequency	Hz	50
Kraftstoffverbrauch	I	0,47
Max. Kraftstoffverbrauch	l/h	1,43
Fassungsvermögen des Kraftstofftanks	I	13,5
Fassungsvermögen des Kurbelgehäuses	I	0,47
Abmessungen	mm	600 x 430 x 445
Gewicht	kg	42,3

Höhe des Schalldrucks:

	48P7400
LpA(Schalldruck)	dB(A)	75
LwA(Schalleistung)	dB(A)	95

Tragen Sie einen Gehorschutz.

GARANTIE

Siehe die beiliegenden Garantiebestimmungen.

UMWELT

Wenn Ihr Elektrowerkzeug nach einiger Zeit ersetzt werden muß, werfen Sieihn nicht einfach in den Hausmüll, sondern bemühen Sie sich um eine umweltfreundliche Entsorgung.

KONFORMITÄTSERKLÄRUNG

Kinzo B.V. erklärart hiermit, daß

Generator 48P7400

entspruchend den Normen:

EN 55012, EN 55014-1, EN 61000-6, EN 122601

und entsprechend folgenden Richtlinien konzipiert wurde:

73/23/EWG, 89/336/EWG, 93/68/EWG, 97/68/EC, 98/37/EC, 2000/14/EC, 2002/88/EC

Die EG-Zulassung wurde erteilt durch:

TÜV Rheinland Produktionsicherheit GmbH, Am Grauen Stein, Köln, Deutschland

Ede, Niederlande, Juli 2005

M. Kinsbergen

Direktor

Kinzo B.V., Postbus 735, 6710 BS Ede, Niederlande

GENERADOR

48P7400

ADVERTENCIA

Motoren gár uregelmessig

Ede, Holland, Juli 2005

M. Kinsbergen,

Direktør

Kinzo B.V., Postbus 735, 6710 BS Ede, Holland

GENERATOR 48P7400

WARNING

M. Kinsbergen Direktor

Kinzo B.V., Postbus 735, 6710 BS Ede, Holland

GENERAATTORI 48P7400

VAROITUS

TÜV Rheinland Product Safety GmbH, Am Grauen Stein, Köln, Saksa

M. Kinsbergen Direktor

Kinzo B.V., Postbus 735, 6710 BS Ede, Hollanda

KINZO® The Smart Choice

Thee eae

KINZO® The Smart Choice

KINZ0

The Smart Choice

Kinzo France S.A.R.L.

92 Bd. du Général de Gaulle

59100 Roubaix

France

Kinzo Deutschland

Bierde 93

D-29693 Böhme

Deutschland

Kinzo España

Avenida Rodriques Freitas, 89

4000 - Porto

Portugal

Kinzo Portugal

Avenida Rodriques Freitas, 89

4000 - Porto

Portugal

Kinzo Italia

Via G. Franco

35010 Cadoneghe-PD

Italia

Kinzo UK

P.O.Box 137

Barry CF63 9BA

United Kingdom

Kinzo Sp. z o.o.
