Puissance	2300 W à 3000 W
Type de broyeur	Broyeur à cylindres silencieux
Alimentation	Électrique
Capacité de coupe	Non précisé
Type de déchets	Végétaux de jardin
Niveau sonore	Faible
Mobilité	Avec roues
Collecteur	Intégré
Matériau du corps	Plastique et métal
Dimensions	Non précisé
Poids	Non précisé
Sécurité	Instructions de sécurité incluses
Accessoires	Non précisé
Garantie	Non précisé
Utilisation recommandée	Jardinage domestique

FOIRE AUX QUESTIONS - LHF 2800 ATIKA

Quel est le type de moteur utilisé dans l'ATIKA LHF 2800 ?

L'ATIKA LHF 2800 est équipé d'un moteur électrique puissant de 2800 W.

Comment assembler l'ATIKA LHF 2800 ?

Pour assembler l'ATIKA LHF 2800, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de bien fixer les composants et de respecter les étapes décrites.

Quelle est la capacité de coupe maximale de l'ATIKA LHF 2800 ?

L'ATIKA LHF 2800 peut couper des branches d'un diamètre maximal de 40 mm.

Comment entretenir l'ATIKA LHF 2800 ?

Pour entretenir l'ATIKA LHF 2800, nettoyez régulièrement la machine après utilisation, vérifiez les lames et lubrifiez les parties mobiles selon les recommandations du manuel.

Que faire si l'ATIKA LHF 2800 ne démarre pas ?

Si l'ATIKA LHF 2800 ne démarre pas, vérifiez que l'appareil est correctement branché, que le cordon d'alimentation n'est pas endommagé et que la sécurité est en position de marche.

Est-ce que l'ATIKA LHF 2800 est bruyante ?

L'ATIKA LHF 2800 fonctionne à un niveau sonore modéré. Il est recommandé de porter des protections auditives lors de son utilisation pour plus de confort.

Comment remplacer les lames de l'ATIKA LHF 2800 ?

Pour remplacer les lames de l'ATIKA LHF 2800, débranchez l'appareil, retirez les vis de fixation des lames, remplacez-les par de nouvelles lames compatibles et revissez soigneusement.

L'ATIKA LHF 2800 peut-elle être utilisée sous la pluie ?

Il est déconseillé d'utiliser l'ATIKA LHF 2800 sous la pluie ou dans des conditions humides, car cela peut endommager le moteur électrique et compromettre la sécurité.

Quelle est la garantie de l'ATIKA LHF 2800 ?

L'ATIKA LHF 2800 est généralement couverte par une garantie de 2 ans contre les défauts de fabrication. Consultez le manuel pour plus de détails.

MODE D'EMPLOI LHF 2800 ATIKA

Hacheuse silencieuse à cylindres

Instructions d'utilisation - Consignes de sécurité

Pièces de rechange

Pe3epBn yactn

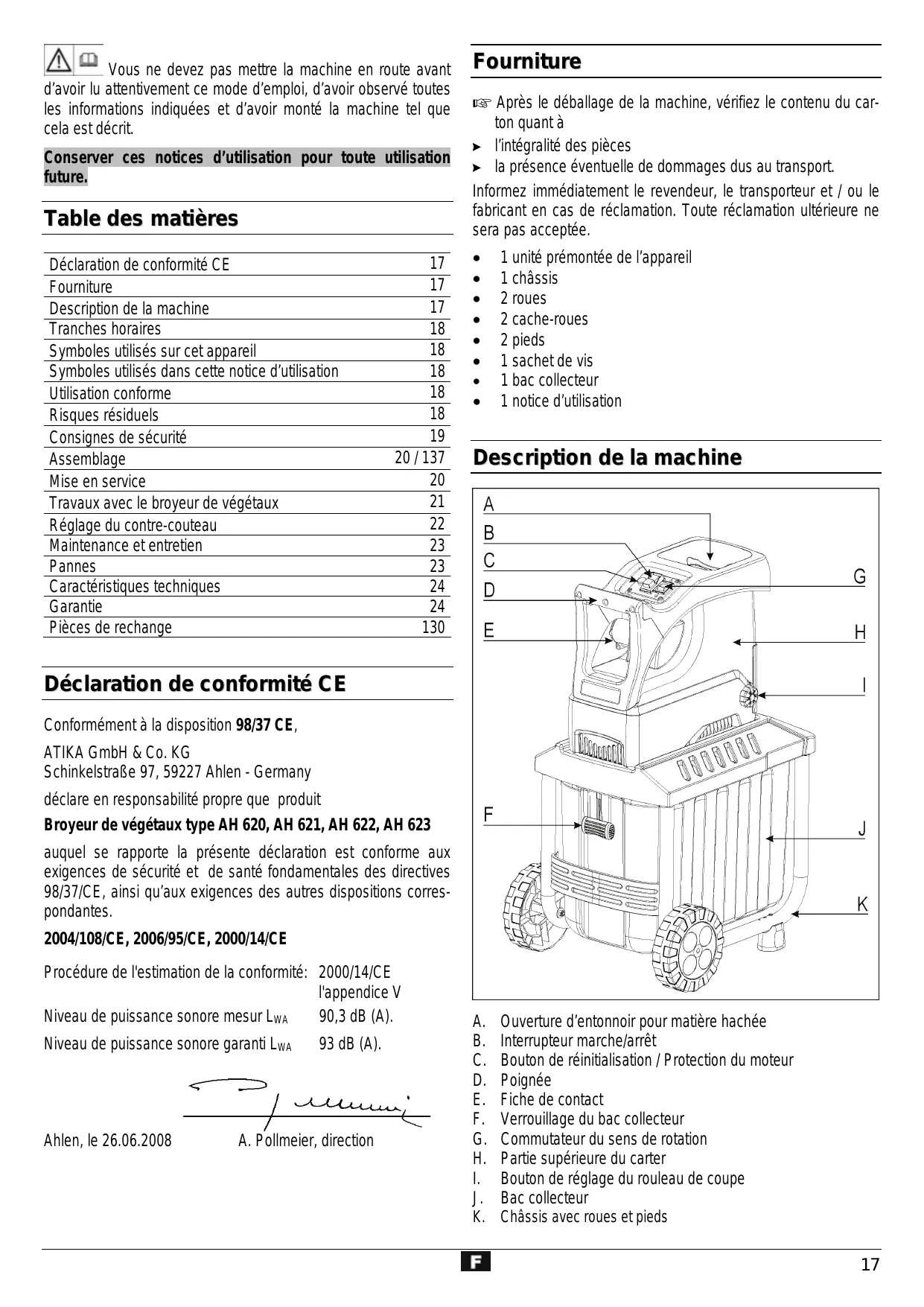

Vous ne devez pas mettre la machine en route avant d'avoir attentivement lu ce mode d'emploi, d'avoir observé toutes les indications indiquées et d'avoir monté la machine tel que écrit.

Conserver ces notices d'utilisation pour toute utilisation future.

Table des matières

Déclaration de conformité CE	17
Fourniture	17
Description de la machine	17
Tranches horaires	18
Symboles utilisés sur cet apparéil	18
Symboles utilisés dans cette notice d'utilisation	18
Utilisation conforme	18
Risques résiduels	18
Consignes de sécurité	19
Assemblage	20 / 137
Mise en service	20
Travaux avec le broyeur de végétaux	21

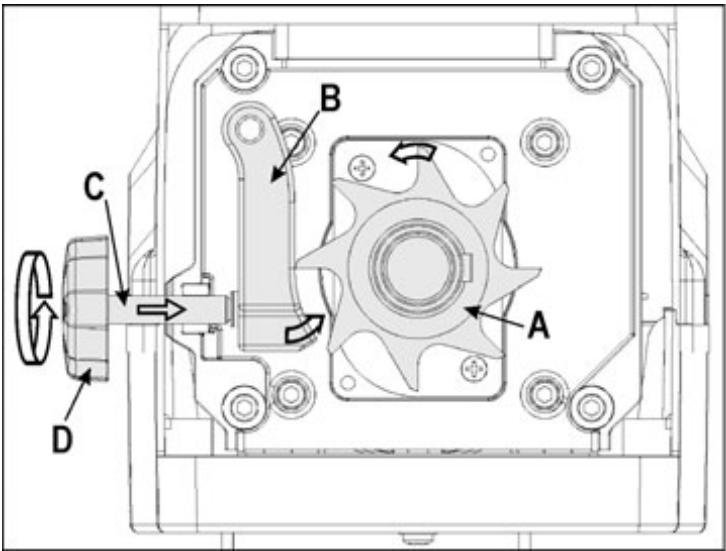

Réglage du contre-couteau	22
Maintenance et entretien	23
Pannes	23
Caracteristiques techniques	24
Garantie	24
Pièces de rechange	130

Déclaration de conformité CE

Conformément à la disposition 98/37/CE,

ATIKA GmbH & Co. KG

déclaré en responsabilité propre que produit

Broyeur de végétaux type AH 620, AH 621, AH 622, AH 623

Auquel se rapporte la présente déclaration est conforme aux exigences de sécurité et de santé fondamentales des directives 98/37/CE, ainsi qu'aux exigences des autres dispositions correspondantes.

Niveau de puissance sonore mesur L_WA 90,3 dB (A).

Niveau de puissance sonore garanti LWA 93 dB (A).

Après le déballage de la machine, vérifiez le contenu du carton quant à

l'intégralité des pièces ∧ la présence éventuelle de dommages dus au transport.

Informez immédiatement le revendeur, le transporteur et/ou le fabricant en cas de réclamation. Toute réclamation ultérieure ne sera pas acceptée.

1 unité prémontée de l'appareil 1 châssis 2 roues 2 cache-roues 2 pieds 1 sachet de vis 1 bac collecteur 1 notice d'utilisation

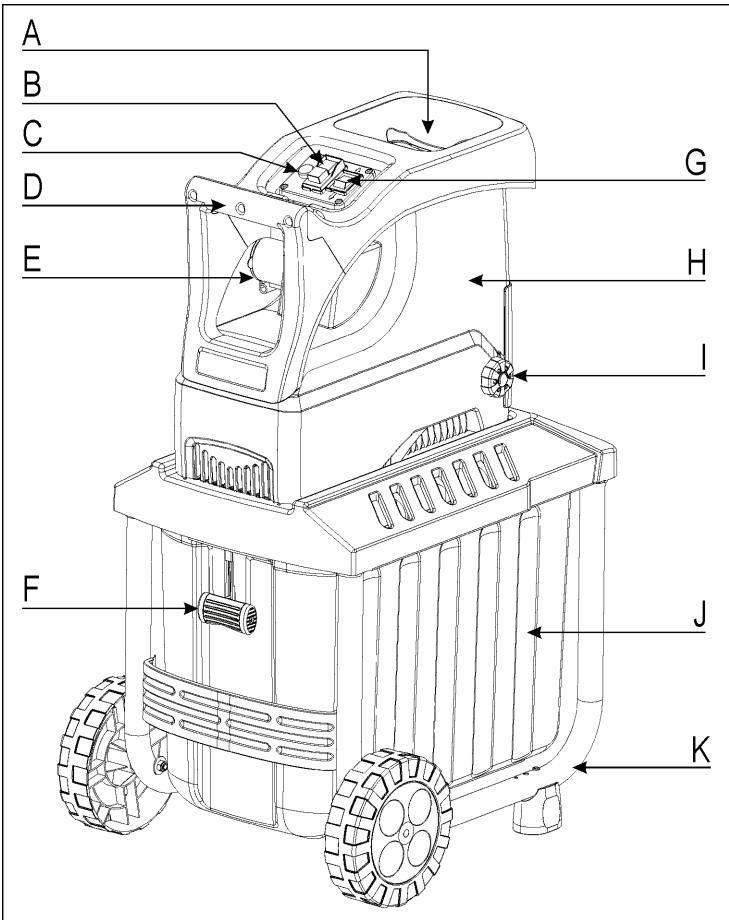

Description de la machine

A. Ouverture d'entonnoir pour matière hachée B. Interrupteur marche/arrêt C. Bouton de réinitialisation / Protection du moteur D. Poignée E. Fiche de contact F. Verrouillage du bac collecteur G. Commutateur du sens de rotation H. Partie supérieure du carter I. Bouton de réglage du rouleau de coupe J. Bac collecteur K. Chassis avec roues et pieds

Tranches horaires

Observe les dispositions spécifiques de la loi nationale.

Symboles utilisés sur cet appareil

Lire la notice d'utilisation et les consignes de sécurité avant la mise en service et en tener compte pendant le fonctionnement.		Arrêté le moteur et débrancher la fiche de contact avant toute opération d'entretien, de remise en état ou de nettoyage.
Les pièces éçétées représentent un danger lorsque que le moteur est en marche – les personnes étran gères ainsi que les animaux domestiques et de rente doivent rester à l'écart de la zone dangereuse.		Nos reconnans une extrème prudence avec les lames rotatives. Ne pas introduire les mains ou les pieds dans les orifices de la machine pendant que cette-ci est en marche.
Porter des lunettes de protection et un casque antibruit.	Porter des gants de protection.	Protégger de l'humidité.
La matière à broyer est coupée	Bac collecteur verrouillé	La matière à broyer n'est pas coupée
Bac collecteur déverrouillé
Ne jamais jeter un apparil électrique aux ordures ménagères. Les apparils, les accessoires et les emballages doivent être recyclés de façon non polluante.

Symboles utilisés dans cette notice d'utilisation

Danger imminent ou situation dangereuse. L'inobservation de ces indications peut entraîner des blessures ou des dommages matériels.

Indications importantes pour un emploi conforme à l'usage prévu. L'inobservation de ces indications peut provoquer des dysfonctionnements.

Indications pour l'usager. Ces indications sont d'une aide précieuse pour un emploi optimal des différentes fonctions.

Montage, exploitation et maintenance. Ce symbole attire votre attention sur ce que vous devez faire.

Le hachage de

• branches de tout type, jusqu'au diamètre max. (suivant la nature et la fraîcheur du bois)
• déchets de jardin fêtris, humides, stockés depuis plusieurs jours, en alternance avec des branches, fait partie d'une utilisation conforme à l'emploi.

Le hachage de verre, de métal, d'objets ou de sachets en plastique, de pierres, de déchets textiles, de racines avec de la terre, de déchets sans constance ferme (par ex. déchets de cuisine) est formellement exclu.

Le broyeur de végétaux est destiné uniquement à une utilisation privée à la maison et dans le jardin.

Sont considérés comme broyeurs pour l'utilisation privée à la maison et au jardin les machines qui ne sont pas utilisées pour les espaces verts publics tels que les parcs et les terrains de sport, pour l'agriculture et la sylviculture et qui ne sont pas utilisées à des fins professionnelles.

Un emploi conforme à l'usage prévu implique notamment aussi l'observation des instructions de service, de maintenance et de réparation du fabricant et le respect des consignes de sécurité contenues dans ces instructions.

Toute utilisation divergente de la machine est considérée comme un emploi non conforme à l'usage prévu. Le fabricant décline toute responsabilité pour les dommages en résultant ; le risque incombe exclusivement à l'usager.

L'appareil ne doit être utilisé, entretenu et ajusté que par des personnes connaissant l'appareil et averties des risques qui y sont liés. Les réparations demeurent strictement réservées à notre SAV ou à un service après-vente nommé par nos soins.

Risques résiduels

Même un emploi conforme à l'usage prévu et le respect des consignes de sécurité applicables en la matière ne sauraient exclure tous les risques résiduels générés par la construction et l'emploi de la machine.

Les risques résiduels peuvent être minimisés en respectant les « consignes de sécurité » et une « utilisation conforme » ainsi que toutes les indications de cette notice d'utilisation.

La prise de précautions et la prudence réduisent les risques de blessures corporelles et d'endommagements.

• Risque de blessure des doigts et des mains si vous introduisez la main dans une ouverture et entrez en contact avec le couteau.
• Risque de blessure des doigts et des mains lors d'opérations de montage et de nettoyage du couteau.
• Risque de blessures dues à la projection de morceaux de branches dans la zone de l'entonneur.
• Dangers d'électrocution en cas d'utilisation de câbles de raccordement électrique non conformes.
• Contact avec les pièces conductrices de composants électriques ouverts.
• Endommagement de l'ouie en cas de travaux particulièrement longs sur la machine sans protection acoustique.

Il se peut que des risques résiduels non apparents persistent bien que toutes les mesures de protection aient été prises.

Consignes de sécurité

Avant toute mise en service de ce produit, lire et respecter les indications suivantes et les consignes de sécurité en vigueur dans les pays respectifs afin d'éviter tout risque d'accident sur vous et les autres.

Remettez les consignes de sécurité à toutes les personnes devant travailler avec la machine.

Conservez ces consignes de sécurité en lieu sûr.

Toute réparation de la machine est à effectuer par le fabricant ou par les entreprises qu'il aura nommées.

• Avant utilisation, familiarisez-vous avec l'appareil à l'aide de la notice d'utilisation.
• Ne pas utiliser l'appareil à des fins non appropriées (voir «Utilisation conforme» et «Travaux avec le broyeur de végétaux»).
• Prenez correctement appui sur vos jambes et veillez à votre équilibre à tout moment. Ne vous penchez pas en avant. Restez à hauteur de l'appareil lorsque vous y introduisez les matériaux à hacher.
• Soyez attentif. Veillez à ce que vous faites. Travaillez de façon raisonnable. N'utilisez pas l'équipement si vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. La moindre inattention pendant l'utilisation de l'équipement peut provoquer de graves blessures.
• Pendant le travail avec la machine, portez des lunettes de protection, des gants de travail et une protection auditive.
• Portez des vêtements de protection appropriés:
• Pas d'habits larges
• Chaussures avec semelles antidérapantes.
• L'utilisateur est responsable de la machine à l'égard de tiers dans la zone de travail.
• Il est interdit aux enfants et aux adolescents de moins de 16 ans d'utiliser l'appareil.
• Maintenez les enfants à distance de l'appareil.
• Ne mettez jamais l'appareil en marche lorsqu'il y a des personnes étrangères se trouvant à proximité.
• Ne laissez jamais l'appareil sans surveillance.
• Veillez à maintenir la zone de travail en ordre! Le désordre peut être la cause d'accidents.
• Adoptez une position de travail sur le côté ou derrière l'appareil. Ne restez jamais dans la zone de l'orifice d'éjection.
• Ne jamais mettre les mains dans l'ouverture de remplissage ou d'éjection.
• Maintenez le visage et le corps à distance de l'orifice de remplissage.
• Ne surchargez pas la machine! Elle travaille avec une sécurité accrue dans la plage indiquée.
• Veillez au montage complet et correct des équipements de sécurité pendant l'exploitation et ne modifiez rien sur la machine qui risquerait d'influencer sa sécurité.
• Ne modifies jamais le régime du moteur. C'est lui qui régule la vitesse de travail maximale sure et protège le moteur ainsi que toutes les pièces rotatives codes entre les déteriorations dues à une vitesse excessive.
• Ne jamais mettre en service sans l'entonnoir.
• Ne pas modifier l'appareil ou des parties ou pièces de l'appareil.
• L'appareil ne doit pas être arrosé d'eau (source de risque car présence de courant électrique).
• Prenez les conditions environnantes en considération:
• Ne pas utiliser la machine dans un environnement humide.
• Ne pas travailler avec l'appareil lorsqu'il pleut et ne pas le laisser sous la pluie.
• Travailliez uniquement avec de bonnes conditions visuelles, veillez au bon éclairage de la zone de travail.
• ’éviter le risque de blessure des doigts.
• Débranchez la machine et retirez la fiche de la prise de sectiion en cas de

travaux de maintenance et de nettoyage - réparation de dysfonctionnements - vérifications pour savoir si les conduites de raccordement sont enchevêtrées ou endommagées - transport travaux de réparation - et si vous quittez l'appareil (même s'il ne s'agit que d'une brève interruption du travail)

• En cas d'obstruction des orifices d'introduction ou d'éjection de la machine, arrêtez le moteur et retirez la fiche de la prise de courant avant d'enlever les résidus de matière.
• Vérifiez si la machine est eventuellement endommagée.
• Contrôlez avec soin le fonctionnement impeccable et conforme à l'usage prévu des équipements de sécurité avant de poursuivre l'utilisation de la machine.
• Vérifiez le fonctionnement correct des pièces mobiles et assurez-vous qu'elles ne sont ni coincées ni partiellement endommagées. Toutes les pièces sont à monter correctement et toutes les conditions requises sont à remplir afin de garantir une exploitation impeccable de l'appareil.
• Les dispositifs de sécurité et les pièces endommagées doivent être réparées ou remplacées convenablement dans un atelier spécialisé agréé, à moins que d'autres informations ne soient mentionnées dans le mode d'emploi.
• Les autocollants de sécurité endommagés ou illisibles doivent être remplacés.
• Conservez les appreils non utilisés dans un endroit sec et verrouillé et hors de portée des enfants.

Sécurité électrique

• Exécution de la ligne de raccordement cf. IEC 60245 (H 07 RN-F) avec une section d'au moins
• 1,5mm² pour les câbles d'une longueur de 25m maximum
• 2,5mm² pour les câbles de plus de 25m
• Les conduites de raccordement longues et minces génèrent une chute de tension. Le moteur n'atteint plus sa puissance maximale et le fonctionnement de la hacheuse est restreint.
• Les fiches et les prises femelles sur les conduites de raccordement doivent être en caoutchouc, en PVC Souple ou en une autre matière thermoplastique de même résistance mécanique ou bien recouvertes d'une de ces matières.
• Le système d'enfichage de la conduite de raccordement doit être protégé contre les projections d'eau. Lors de la pose de la ligne de raccordement, veiller à ce qu'elle ne soit pas coincée ni pliée et à ce que le connecteur ne soit pas mouillé.
• En cas d'utilisation d'un tambour, dérouler le câble complètement.
• N'employez pas le câble à des fins pour lesquelles il n'est pas prévu. Protégez le câble de la chaleur, de l'huile et des arêtes tranchantes. Ne tirez pas sur le câble pour retirer la fiche de la prise secteur.
• Vérifiez le câble de rallonge à intervalles réguliers et remplacez-le dès que vous constatez un endommagement.
• Ne vous servez jamais de lignes de raccordement défectueuses.
• Servez-vous exclusivement de câbles de rallonge spéciaux et homologués pour l'extérieur le cas échéant.
• Ne vous servez jamais de raccordements électriques provisoires.
• Ne pentez jamais les équipements de sécurité et ne les mettez jamais hors service.
• Brancher la machine à l'aide d'un disjoncteur à protection différentielle (30 mA).

Tout raccordement électrique, voire toute réparation sur les parties électriques de la machine doit être effectué par des electriciens agrésés ou confiés à l'un de nos services après-vente. Les règlements locaux, particulièrement en ce qui concerne les mesures de protection, sont à respecter. Toute réparation des différentes pièces de la machine est à effectuer par le fabricant ou l'un de ses services après. N'utiliser que des pièces de rechange d'origine. L'utilisation d'autres pièces de rechange pourrait entraîner un risque pour l'utilisateur, le fabricant déclinant toute responsabilité pour tout dommage encouru.

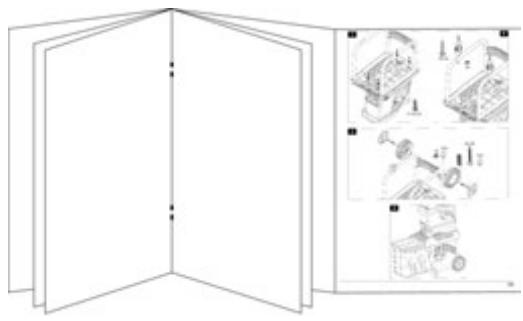

Assemblage

voir page 137

Mise en service

Assurez-vous que l'appareil est monté intégralement et conformément aux règlementations. - Pour utiliser le broyeur de végétaux, placez-le sur une surface stable et horizontale (de façon à ce qu'il ne bascule pas). - Ne posez pas l'appareil sur un sol pavé ou ballasté. - N'utilisez l'appareil qu'à l'extérieur. Restez à distance (2 m minimum) des murs et des autres objets fixes. - Avant toute utilisation, veuillez vérifier

• que les lignes de raccordement ne présenteront pas de défectuosités (fissures, coupures ou autres). Id' eventuels endommagements de l'appareil (voir consignes de sécurité)
• que toutes les vis sont serrées à fond

Branchement au secteur

• Comparez la tension de votre secteur avec la tension indiquée sur la plaque signalétique de la machine et raccordez la machine à une prise appropriée et conforme aux prescriptions. Utilisez un câble de rallonge de section suffisante.

Protection de secteur

		Suisse	UK
2300 W	16 A retardée	10 A retardée	13 A retardée
2500 W	16 A retardée		13 A retardée
2800 W	16 A retardée		13 A retardée
3000 W	16 A retardée		13 A retardée

Impédance de secteur

En cas de mauvaises conditions de secteur, des baisses de tension momentanées peuvent survenir pendant le processus d'allumage de l'appareil et peuvent générer d'autres appareils (par ex. une lampe vacille).

Tout risque de dysfonctionnement est exclu si l'on respecte les impédances de secteur maximales indiquées dans le tableau.

Puisance absorbée P1 (W)	Impédance de secteur Zmax(Ω)
2300	0,22
2500	0,22
2800	0,22
3000	0,22

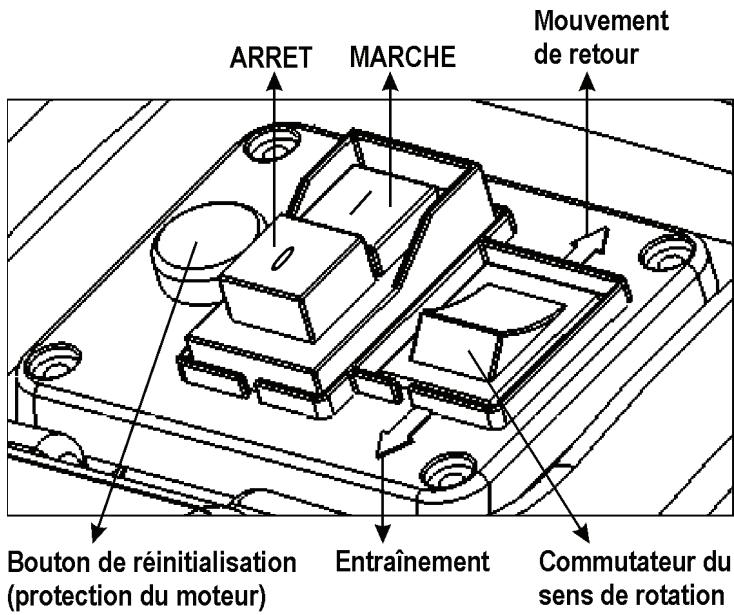

Interrupteur marche/arrêt

Ne jamais utiliser un appareil dont l'interrupteur ne fonctionne pas. Les interrupteurs défectueux doivent immédiatement être réparés ou remplacés par le service après-vente.

Mise en marche

Appuyez sur le bouton vert (1).

Arrêt

Appuyez sur le bouton rouge ①

Sécurité de remise en marche en cas de panne de courant

En cas de panne de courant, la hacheuse s'arrête automatiquement (déclencheur à tension nulle). Pour une remise en marche, appuyez à nouveau sur le bouton vert.

Protection du moteur

Le moteur est équipé d'un disjoncteur de protection et s'arrête automatiquement en cas de surcharge. Il peut être remis en marche après une pause de refroidissement (env. 5 mn). Appuyez sur

1. le bouton de réinitialisation (protection du moteur)
2. le bouton vert (1) pour une remise en marche.

Commutateur du sens de rotation

Actionnez le commutateur du sens de rotation uniquement lorsque la hacheuse est à l'arrêt.

La matière est entraînée et hachée par le cylindre de coupe.

La lame fonctionne en sens inverse et la matière serrée est libre.

Une fois que vous avez mis le commutateur du sens de rotation en position ↑, maintenez le bouton vert de l'interrupteur marché/arrêt appuyé. Le cylindre de coupe est positionné en sens inverse. Lorsque vous relâchez l'interrupteur marche/arrêt, la hacheuse reste automatiquement à l'arrêt.

Conseils

• Les gros objets ou les morceaux de bois sont enlevés en sens de coupe ou en sens de déblocage après plusieurs actionnements. Utilisez un bouchon ou un crochet pour enlever les objets bloqués dans l'entonnoir ou dans la fente d'éjection.

Attendez toujours que la hacheuse soit à l'arrêt avant de la remettre en marche.

Bac collecteur

Le bac collecteur est équipé d'une poignée de verrouillage et d'un dispositif d'arrêt de sécurité.

Le bac collecteur est verrouillé et raccordé fermement à la machine. Le bac collecteur est déverrouillé et détaché de la machine. La mise en service de la machine est impossible. Lorsque le bac collecteur est déverrouillé, la machine étant en service, elle s'arrête automatiquement.

Travaux avec le broyeur de végétaux

• Adoptez une position de travail à côté ou derrière l'appareil. Ne restez jamais dans la zone de l'orifice d'éjection.
• Les branches longues dépassant de l'appareil risquent d'être renvoyées en arrêts lorsqu'elles seront entraînées par les lames! Respectez la distance de sécurité!
• Ne jamais mettre les mains dans l'ouverture de remplissage ou d'éjection.
• Maintenez le visage et le corps à distance de l'orifice de remplissage.
• N'introduisez jamais les mains, d'autres parties du corps ou vos vêtements dans le tube de remplissage, le canal d'évacuation ou à proximité d'autres pièces mobiles.
• Avant la mise en service de la machine, vérifier
• l'absence de résidus de broyage dans la trémie
• le verrouillage du bac collecteur.
• Ne renversez pas l'appareil pendant que le moteur est en marche.
• Lors du replissage, veillez à ce que des pieces en métal, des pierres, des bouteilles ou d'autres objets n'entrent pas en contact avec des objets à broyer dans l'entonnoir.
• Si des objets extérieurs entrent dans l'entonnoir ou si l'appareil commence à émettre des bruits ou des vibrations inhabituelles, arrêtez immédiatement l'appareil et immobilisez-le. Debranchez la fiche et effectuez les points suivants :

examiner les dommages - remplacer ou réparer les pièces endommagées vérifier l'appareil et resserrer les pièces dévissées

Vous ne devez pas réparer l'appareil si vous n'êtes pas autorisé à le faire (voir consignes de sécurité).

Qu'est-ce que je peux broyer?

• branches de tout type, ayant un diamètre de max., suivant la nature et la fraîcheur du bois
• déchets de jardin humides et flétris, déjà entreposés depuis plusieurs jours, uniquement en alternance avec le broyage de branches

Non

• verre, morceaux de métaux, matières plastiques, sacs en plastique, pierres, déchets de tissus, racines souillées par de la terre
• déchets sans consistance solide, par exemple déchets de cuisine

Instructions spéciales concernant le broyage:

Introduisez toujours la matière à hacher du côté droit dans l'orifice de remplissage de l'entonnoir. Broyez les branches, les rameaux et les bois juste après les avoir coupés.

• ces matériaux à broyer deviennent très durs lorsqu'ils séchent, le diamètre maximal des branches à traiter diminue donc.

Lorsque les branches sont très ramifiées, enlever les rameaux latéraux. Broyage de déchets de jardin contenant beaucoup d'eau et tendant à coller - Ces déchets doivent être broyés en alternance avec des déchets contenant du bois afin d’éviter que l’appareil ne soit obstrué. Ne pas laisser s’entasser trop de matériaux hachés sous la sortie de l’orifice d’évacuation. Il risquerait sinon d’obstruer le canal d’évacuation. Cela pourrait entraîner un retour des matériaux par l’orifice de remplissage. Vider le bac collecteur régulièrement. Nettoyez l’orifice de remplissage ainsi que le canal d’évacuation lorsque l’appareil est obstrué. Pour ce faire, éteignez d’abord le moteur et retirez la fiche secteur. Veillez à ce que le diamètre maximal des branches pouvant être hachées par votre appareil soit respecté (Ø voir «Caractéristiques techniques»). Selon la taille et la fraîcheur du bois, le

diamètre maximal de la branche que vous souhaitez broyer peut être réduit.

L'unité coupante introduit automatiquement et sans à-coups les matériaux à hacher grâce à la rotation lente du rouleau de coupe. Commutation automatique du sens de rotation:

En cas de brusque blocage de l'appareil, le sens de rotation du cylindre de découpe peut commuter, ce qui repoussera dans ce cas le matériel haché.

• Arrêtez l'appareil
• Patienter jusqu'à immobilisation du cylindre de découverte
• Remettre l'appareil en marche et l'alimenter en matière plus facile à hacher.

En cas de surcharge de l'appareil, le sélecteur équipé d'un disjoncteur-protecteur met la machine automatiquement hors circuit.

• Dans ce cas, remettez le broyeur en marche au bout de 5 minutes environ
• Au cas où la machine ne se remettrait pas en marche au bout de ce temps d'attente, veuillez vous reporter au point "Pannes".

Réglage du contre-couteau

Le contre-couteau (B) peut être réglé sans jeu sur le cylindre de coupe (A). Pour un fonctionnement efficace, la distance doit être la plus courte possible.

Des déchets souples ou des branches mouillées peuvent être déchirées au lieu d’être coupées. Un contre-couteau usé après un actionnement à plusieurs reprises peut également occasionner ce problème.

Réglage de la distance.

Mettez l'appareil en marche.

À droite du carter en plastique se trouve un dispositif de réglage. Pour ajuster l'écart, tourner le bouton de réglage (D) vers la droite de façon à approcher la vis (C) au rouleau de coupe. Tournez jusqu'à ce que de fins copeaux d'aluminium tombent de la fente d'éjection.

• Avant de commencer tout travail d'entretien:
• mesure le moteur hors service et débranche la fiche de contact
• Mesure des gants de protection pour éviter les blessures.

Le jeu de couteaux ne s'arrête pas immédiatement après l'arrêt. Avant de commencer votre travail de réparation ou de maintenance, patientez jusqu'à ce que tous les éléments soient complètement arrêtés.

Veillez à retirer l'outil et la clé à vis après l'entretien ou la réparation.

Le broyeur de végétaux nécessite peu d'entretien. Pour que l'appareil ne se dégrade pas et pour lui assurer une longue durée de vie, il convient d'observer les points suivants:

• Les fentes d'aération doivent toujours être libres et propres.
• vérifier les vis de fixation (le cas échéant, les desserrer).
• après avoir procédé à des travaux de hachage, le hacheur doit être nettoyé à l'intérieur comme à l'extérieur.

Pour nettoyer votre appareil, utilisez uniquement un chiffon chaud et humide et une brosse douce.

N'utilisez jamais de produits nettoyants ou de solvants. Ils pourraient entraîner des dommages irréparables sur l'appareil. Les produits chimiques pourraient attaquer les éléments en matière plastique.

• Le broyeur ne doit pas être nettoyé avec un nettoyeur haute pression ou même au jet d'eau.
• Les pièces métalliques nues devraient être protégées de la corrosion après chaque utilisation à l'aide d'une huile à pulvériser biodégradable et écologique.
• le rouleau de coupe et la plaque de recoupe sont des pièces d'usure, toutefois, elles ont une longévité de plusieurs années en cas d'utilisation normale et à condition que le réajustage ait été réalisé conformément aux prescriptions.

Pannes

Avant de procéder à l'élimination des défauts

• arrêtez l'équipement
• Attendre l'arrêt de l'appareil
• retirer la fiche du secteur

Panne	Cause possible	Remède
Le moteur ne démarre pas	absence de tension secteur	vérifier le fusible
	câble de raccordement défectueux	laisser vérifier (par un électrotechnicien)
	appareil trop sollicité	Laissez refroidir l'appareil. Appuyez sur 1. le bouton de réinitialisation (protection du mo- teur) 2. le bouton vert √ pour une remise en marche.
	bac collecteur déverrouillé (le dispositif d'arrêt de sécurité du bac a déclenché)	verrouiller le bac collecteur √
Le moteur ronflé mais ne démarre pas	le rouleau de coupe est bloqué	Arrêtez l'appareil. Réglez le commutateur du sens de rotation sur la position ↑. Mettez l'appareil en marche jusqu'à ce que le blocage soit éliminé. Arrêtez à nouveau l'appareil. Remettez le commutateur du sens de rotation sur la position ↓.
	le condensateur est défectueux	confier l'appareil au constructeur en vue de sa répa- ration ou l'envoyer à une adresse mentionnée par ses soins
La matière à hacher n'est pas introduite automatiquement	Le cylindre de coupe recule. La position du commutateur est incorrecte.	Arrêtez l'appareil et déplacez le commutateur du sens de rotation.
	la matière à hacher est bloquée dans la trémie	Arrêtez l'appareil. Réglez le commutateur du sens de rotation sur la position ↑. Mettez l'appareil en marche pour que la matière à hacher soit libérée; le cas échéant, enlevez les saletés. Arrêtez à nouveau l'appareil. Pour continuer à travailler, réglez à nouveau le commutateur du sens de rotation sur la position ↓.
	la matière à hacher est trop tendre ou trop mouillée	Pousser la masse de replissage en utilisant une branche et laisser hacher le tout
	usure sur le rouleau de coupe	Réglez la contre-plaque, tel que cela est décrit dans le chapitre "Réglage de la contre-plaque"; en cas de forte usure, remplacez le cylindre de coupe.
La matière à hacher n'est pas proprement coupée /hachée	Ajustage insuffisant du contre-couteau	Réglez le contre-couteau
L'appareil démarre, se bloque cependant, déjà en présence d'une sollicita-tion minimale et est inac-tivé par le disjoncteur-protecteur.	Le cable de rallonge est trop long ou de trop petite section. La prise est trop éloignée du raccor-dement principal et la ligne de raccor-dement présente une trop petite section.	Câble de rallonge d'au moins 1,5 mm² et de 25 m de long au maximum. En présence d'un cable plus long, section de 2,5 mm² au minimum.

Caractéristiques techniques

Modèle	2300	2500	2800	3000
Désignation du type	AH 623	AH 620	AH 621	AH 622
Mateur	mateur à courant alternatif 230 V~, 50 Hz, 2800 min-1
Puisance du moteur P1 S6 - 40 %	2300 W	2500 W	2800 W	3000 W
Vitesse de rotation du cylindre de coupe	40 min-1
Interrupteur de mise en marche/arrêt avec:	protection contre les surcharges; fonction de coupe et d'inversion de la direction de rotation; déclencheur à tension nulle
Poids	29 kg	29,5 kg	30 kg	30,5 kg
Niveau de pression acoustique LPA (mesuré conformément au réglement 2000/14/CE)	70,3 dB (A)	70,3 dB (A)	70,3 dB (A)	70,3 dB (A)
Niveau de puissance sonore mesuré LWA (mesuré conformément au réglement 2000/14/CE)	90,3 dB (A)	90,3 dB (A)	90,3 dB (A)	90,3 dB (A)
Niveau de puissance sonore garanti LWA (mesuré conformément au réglement 2000/14/CE)	93 dB (A)	93 dB (A)	93 dB (A)	93 dB (A)
Diamètre maximal des branches à hacher (s'applique uniquement à la coupe de bois frais)	Ø max. 40 mm	Ø max. 40 mm	Ø max. 42 mm	Ø max. 42 mm
Classe de protection	I
Type de protection	IP X4
Protection de secteur Suisse UK	16 A retardée €10 A retardée €13 A retardée €	16 A retardée €--13 A retardée €	16 A retardée €--13 A retardée €	16 A retardée €--13 A retardée €

Garantie

Veuillez tenir compte de la déclaration de garantie ci-jointe.

He6na da nyskate ypeDa B DeictBne npEn Da nne pBeKnBoODCTBOTO 3a pa6ota, da CTe cna3nN. Te yka3AHnI N da CTe MOHTnpaHn ypeDa CbrrNaCHO eTO.

annalise duCOmbustible 3a 60d0u noJeuHe.

CbDbpxaHne

Декларача 3a сбовет捶ве c EG-hopmite	25
ОБем на доставке	25
Описане на урEDA	25
Разрешино вreme 3a работа	26
Симьолочи по оз nauseени на урEDA	26
Симьоли в ръковдоствоуобъухвае	26
У网络传播а по пpreadаиз�数ende	26
Остатьунни рисковe	27
Указаня за бezорасост	27
Мontax	28/137
Пускане в дейст绛	28
Рабota с градинската peзачka	30
Настоюка на havingeцни пох	31
Тechникеска подравожа	31
Немправrostи	32
Тechникески данни	33
Гaramпся	33
Розервни части	130

ATNKA OOД & Ko. KД

UhKleUpace 97, D-59227 Aen

Градинска peзачka тин AH 620, AH 621, AH 622, AH 623

2004/108/EO, 2006/95/EO et 2000/14/EO.

Праздура за оцених на сьответCTВиeto: 2000/14/EO -празложене V

YnoTé6a ta no npedHa3NaueHne BKNOBU CJéHnTo:
