MODE D'EMPLOI FLEX DESIGN TABLET TRUST

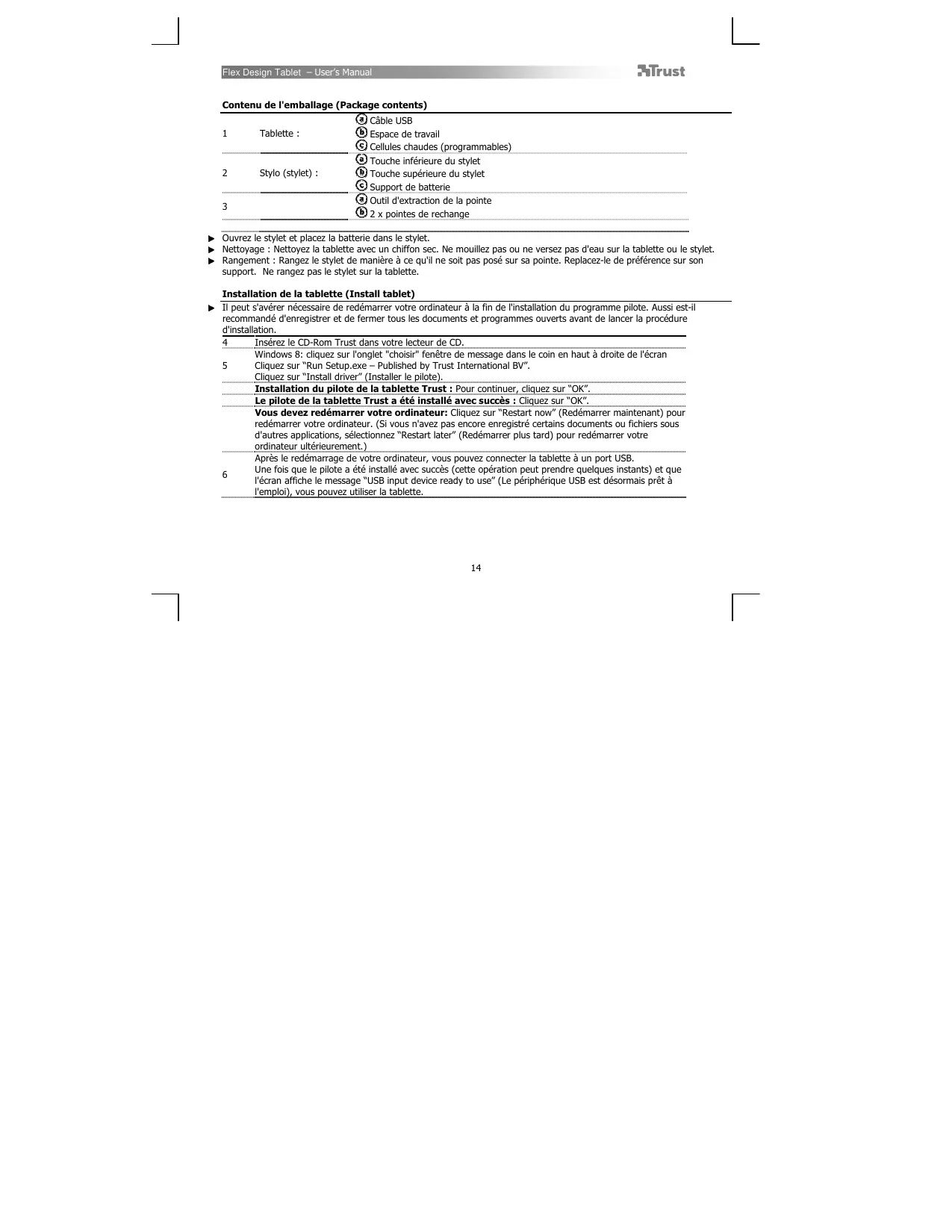

Support de batterie Outil d'extraction de la pointe 2 x pointes de rechange

Ouvrez le stylet et placez la batterie dans le stylet.

Nettoyage : Nettoyez la tablette avec un chiffon sec. Ne mouillez pas ou ne versez pas d'eau sur la tablette ou le stylet. Rangement : Rangez le stylet de manière à ce qu'il ne soit pas posé sur sa pointe. Replacez-le de préférence sur son support. Ne rangez pas le stylet sur la tablette. Installation de la tablette (Install tablet) Il peut s'avérer nécessaire de redémarrer votre ordinateur à la fin de l'installation du programme pilote. Aussi est-il recommandé d'enregistrer et de fermer tous les documents et programmes ouverts avant de lancer la procédure d'installation. 4 Insérez le CD-Rom Trust dans votre lecteur de CD. Windows 8: cliquez sur l'onglet "choisir" fenêtre de message dans le coin en haut à droite de l'écran 5 Cliquez sur “Run Setup.exe – Published by Trust International BV”. Cliquez sur “Install driver” (Installer le pilote). Installation du pilote de la tablette Trust : Pour continuer, cliquez sur “OK”. Le pilote de la tablette Trust a été installé avec succès : Cliquez sur “OK”. Vous devez redémarrer votre ordinateur: Cliquez sur “Restart now” (Redémarrer maintenant) pour redémarrer votre ordinateur. (Si vous n'avez pas encore enregistré certains documents ou fichiers sous d'autres applications, sélectionnez “Restart later” (Redémarrer plus tard) pour redémarrer votre ordinateur ultérieurement.) Après le redémarrage de votre ordinateur, vous pouvez connecter la tablette à un port USB. Une fois que le pilote a été installé avec succès (cette opération peut prendre quelques instants) et que 6 l'écran affiche le message “USB input device ready to use” (Le périphérique USB est désormais prêt à l'emploi), vous pouvez utiliser la tablette.

Les niveaux de pression du stylet vous permettent d'utiliser votre pinceau virtuel comme vous le feriez avec un véritable crayon et de dessiner avec l'épaisseur et l'opacité que vous souhaitez.

Le stylet peut détecter 2048 niveaux de pression. Utilisez les variations de niveau pour modifier automatiquement la largeur, la couleur ou différents paramètres de l'outil que vous êtes en train d'utiliser. Cette fonction vous offre de la souplesse et une utilisation très intuitive dans votre travail graphique. Déplacez le stylet sur la zone de travail : le curseur suivra ses mouvements. En soulevant la pointe à 10 environ 5 mm de la surface, vous pouvez déplacer le curseur à l'écran sans tracer. Quand vous retouchez la surface de la tablette, votre pinceau recommence à tracer sur le nouveau document. 11 La palette vous permet de sélectionner différentes couleurs. La couleur de traçage par défaut est le noir dans la plupart des logiciels graphiques. En fonction de la pression que vous exercez sur la surface de la tablette, votre pinceau produit des nuances allant du blanc (aucune pression) au noir (pression maximale). Ecrire (Write) Windows 8: cliquez sur l'icône du clavier dans la barre d'état système. Ouvrez le Panneau de saisie (touchez le panneau de saisie ancré ( ), sur le côté de l'écran, ou bien la barre flottante de saisie de texte ). 12 Votre écriture manuscrite est convertie en texte( ). Vous pouvez corriger, effacer ou modifier la conversion proposée. Puis, cliquez ou touchez Insert (Insérer) pour intégrer le texte que vous avez écrit dans le document en cours ou la zone de saisie active. La reconnaissance de l'écriture manuscrite est une fonction de Windows Vista et de Windows 7/8/8 qui convertit les textes que vous écrivez à la main dans un format numérique comme pour tout autre texte informatique. Le Panneau de saisie en Ecriture manuscrite apparaît automatiquement quand vous commencez à utiliser la tablette. S'il n'apparaît pas ou s'il n'apparaît que sous la forme d'un clavier virtuel, consultez trust.com/18469/FAQ . Après l'installation et le branchement de votre tablette, la fonction d'écriture manuscrite de Live Messenger est activée. Elle est accessible en cours de conversation en ligne par un simple clic sur le bouton correspondant : 13 ( ) Vous pouvez alors composer et envoyer des messages dans votre propre écriture manuscrite, en 15 Double clic : Le bouton supérieur ( ) du stylet est configuré par défaut pour produire un double-clic. Glisser-déposer : Pour glisser-déposer un objet, vous devez le sélectionner (touchez la surface de la tablette), le 16 déplacer (déplacez le stylet sur la surface de la tablette) et le relâcher (relevez le stylet au-dessus de la surface). Pen Flicks : Les Pen Flicks constituent une fonction de Windows Vista et Windows 7/8/8 qui associe le mouvement du stylet à des actions. Par exemple, un geste de stylet vers le bas produit le même résultat que la pression de la touche Pg AV de votre clavier. Pour activer et utiliser les Pen Flicks, double-cliquez sur l'icône Pen Flicks ( ) dans votre zone de notification (à côté de l'horloge de l'ordinateur) et suivez le didacticiel animé pour apprendre à maîtriser les Pen Flicks. Si l'icône des Pen Flicks n'est pas visible, cliquez d'abord sur le bouton “Afficher les icônes cachées”. (Windows 7/8 :

Le bouton “Option” permet d'enregistrer (Export) et de charger (Import) des paramètres et de garantir la compatibilité avec des applications qui ne prennent pas en charge les 2048 niveaux de pression du stylet (le mode de compatibilité est activé par défaut). 18 Pen (réglage sur 9 niveaux : de Soft à Firm) Définit le degré de pression nécessaire pour que le stylet détecte un changement. Soft (doux) = une très faible pression suffit Firm (appuyé) = une forte pression est nécessaire 20 Current pressure (Pression Indique la force avec laquelle vous appuyez actuellement sur le stylet contre la actuelle) surface de la tablette. Affectez l'une des fonctions suivantes à chacun des deux boutons du stylet : • None (désactiver ce bouton) • Left click (Clic gauche) • Left double click (Double-clic gauche) 21 Réglages des boutons du • Right click (Clic droit) stylet (réglage sur 5 niveaux : de Off à Large) Définit la précision nécessaire pour produire un double-clic (“quelle amplitude de mouvement est admise entre les deux clics d'un double-clic”). 22 Tip Double Click Distance Off : les 2 clics d'un double-clic doivent être effectués pratiquement au même endroit. Large : vous pouvez être moins précis pour que la tablette détecte un doubleclic. 19 Tip feel (Sensibilité de la pointe)

3. Touchez l'angle inférieur gauche : le curseur saute vers l'angle inférieur gauche de l'écran.

25 Surface du moniteur :

• Quand l'option “All Screens” (Tous les écrans) est sélectionnée, la zone de travail de la tablette couvre l'ensemble de la zone d'affichage de votre système.

• L'option “Monitor” vous permet de sélectionner quel écran d'affichage est couvert par la zone de travail de la tablette (cette option n'est accessible que lorsque plusieurs écrans d'affichage sont raccordés au système). • Le paramètre “Portion” vous permet de spécifier la partie de votre ou vos moniteur(s) correspondant à la zone de travail de la tablette. Si vous activez “Force proportion” en mode Portion, la partie de votre écran couverte par la zone de travail de la tablette aura un rapport de 5:3, quel que soit le rapport de la zone que vous avez sélectionnée.

3. Touchez l'angle inférieur gauche : le curseur reste dans l'angle supérieur droit.

Vous pouvez ajuster la vitesse et l'accélération du curseur comme pour une souris ordinaire.

Quite el tornillo del bolígrafo para abrirlo y coloque la batería en su interior.

Limpieza: Limpie la tableta con un paño seco. No use ni vierta agua sobre la tableta o el bolígrafo. Almacenamiento: Guarde el bolígrafo de manera que no quede apoyado sobre la punta; guárdelo, preferiblemente, en el portabolígrafo. No guarde el bolígrafo sobre la tableta.

Instalación de la tableta (Install tablet)

Es posible que deba reiniciar el ordenador al finalizar la instalación del controlador. Por lo tanto, es preferible que guarde y cierre todas las aplicaciones y documentos abiertos antes de iniciar la instalación. 4 Inserte el CD-ROM de Trust en el lector de CD-ROM. Windows 8: haga clic en la pestaña "para elegir" ventana de mensaje en la esquina superior derecha de la pantalla 5 Haga clic en “Run Setup.exe – Published by Trust International BV” [Ejecutar Setup.exe - Publicado por Trust International BV]. Haga clic en “Install driver” [Instalar el controlador]. Abra la pantalla de entrada "Input Panel" [Panel de entrada] (toque la pantalla de entrada incorporada ( ), en el lateral de la pantalla o la barra flotante de introducción de texto ). 12 Su escritura se convertirá en texto ( ). Puede corregir, borrar o modificar la conversión propuesta. A continuación, presione o toque con el bolígrafo la opción "Insert" [Insertar] para añadir el texto escrito al documento activo / campo de entrada de texto. 19 Presión de la punta

Portion, la parte de su pantalla que está cubierta por el área de trabajo de la tableta siempre tendrá una proporción de 5:3, independientemente de la proporción del área que seleccione.
