Type de produit	Autolaveuse
Marque	Ulsonix
Modèle	TOPCLEAN BATA 2200
Tension	24 V
Batterie	12 V / 52 Ah sans entretien
Rendement de nettoyage	2200 m²/h
Diamètre de la brosse	400 mm
Largeur de la raclette	580 mm
Capacité cuve eau propre	25 L
Capacité cuve eau sale	35 L
Puissance moteur brosse	500 W
Puissance moteur aspiration	550 W
Indice de protection	IPX3
Dimensions (L x l x H)	130,5 x 58 x 115 cm
Poids	82,2 kg
Surfaces adaptées	Sols en résine époxy, peints, béton, carrelage céramique
Environnements d'utilisation	Restaurants, hôtels, cafés, cinémas, salles de sport, bureaux
Fonctionnalités	Mode ECO, réglage de la hauteur de la poignée, voyants de contrôle
Entretien	Vidange et nettoyage des cuves après chaque utilisation, nettoyage de la raclette
Sécurité	Protection contre l'humidité, consignes de manipulation de la batterie
Pièces détachées	Disponibles via le fabricant, schéma des pièces fourni dans la notice
Réparabilité	Réparations par un technicien agréé, remplacement des balais de charbon possible

FOIRE AUX QUESTIONS - TOPCLEAN BATA 2200 Ulsonix

Comment installer la batterie pour la première utilisation ?

Avant la première utilisation, il faut raccorder la batterie. Soulevez la cuve d'eau, repérez les connecteurs, puis reliez le fil rouge à la borne positive et le fil noir à la borne négative. Fixez ensuite les connexions avec les vis fournies. Refermez le tout selon l'ordre inverse du démontage.

Que faire si le moteur ne démarre pas ?

Vérifiez d'abord que l'interrupteur à clé est activé et que la batterie est correctement connectée. Si le problème persiste, contrôlez le fusible et les connexions. Dans la notice, les causes possibles incluent un interrupteur d'alimentation endommagé ou un mauvais contact des balais de charbon. Nettoyez ou remplacez les balais si nécessaire.

Comment activer le mode ECO ?

Pour passer en mode ECO, appuyez longuement sur le bouton d'aspiration pendant 3 secondes. Ce mode réduit le bruit et permet d'économiser de l'énergie.

Comment nettoyer les cuves après utilisation ?

Après chaque utilisation, videz les cuves d'eau propre et d'eau sale. Nettoyez la cuve d'eaux usées et les tuyaux pour éviter tout engorgement. Rincez-les à l'eau claire et séchez la raclette avec un chiffon doux.

Quelle est l'autonomie de la batterie ?

L'autonomie dépend des conditions d'utilisation, mais avec une batterie de 12 V / 52 Ah, le rendement de nettoyage peut atteindre 2200 m²/h. Pour préserver la durée de vie, rechargez la batterie dès qu'elle est faible et évitez de la stocker à un niveau de charge nul.

Quel type de détergent utiliser ?

Utilisez une solution détergente adaptée aux sols professionnels, comme ceux en résine époxy, béton ou carrelage céramique. Évitez les produits moussants excessifs qui pourraient endommager le système d'aspiration.

L'appareil peut-il être utilisé sur tous les sols ?

Cet appareil est conçu pour les sols professionnels : résine époxy, sols peints, béton et carrelage céramique. Il est adapté aux restaurants, hôtels, cafés, cinémas, salles de sport et bureaux.

Comment entretenir la brosse et la raclette ?

Nettoyez la raclette après chaque utilisation et séchez-la avec un chiffon doux. Vérifiez régulièrement la brosse pour enlever les débris et assurez-vous qu'elle tourne librement. Si des dommages sont visibles, remplacez la brosse ou la plaque de brosse.

Que faire en cas de fuite de la batterie ?

Si la batterie présente une fuite ou un boîtier fissuré, ne la touchez pas à mains nues. Portez des gants en caoutchouc et des bottes. Rincez immédiatement à l'eau toute trace d'acide sur la peau ou les vêtements. En cas de contact avec les yeux, rincez abondamment et consultez un médecin. Remplacez la batterie.

Où trouver les pièces de rechange ?

Les pièces de rechange sont disponibles auprès du fabricant ou d'un revendeur agréé. Consultez la notice pour le schéma des pièces détachées avec les numéros de référence, et contactez expondo via [e-mail] pour toute demande.

MODE D'EMPLOI TOPCLEAN BATA 2200 Ulsonix

Ce manuel d'utilisation a été traduit à l'aide d'un outil de traduction automatique. Nous avons tout mis en œuvre pour garantir l'exactitude de la traduction, mais veuillez noter que les traductions automatiques ne sont pas parfaites et ne visent pas à remplacer les traducteurs humains. La version officielle du manuel d'utilisation est en anglais. Les éventuelles différences entre la version traduite et l'original anglais n'ont aucune valeur juridique. Si vous avez des questions concernant l'exactitude de la traduction, veuillez vous reporter à la version anglaise, qui fait office de référence officielle. D'autres versions linguistiques sont disponibles sur demande via [e-mail].

Caractéristiques techniques

Description du paramètre	Valeur du paramètre
Nom de produit	Autolaveuse
Modèle	TOPCLEAN BATA 2200
Tension [V]	24
Type de pile	12 V / 52 Ah
Rendement de nettoyage [m2/h]	2200
Diamètre de la brosse [mm]	400
Largeur de la raclette [mm]	580
Cuve d'eau propre [L]	25
Cuve d'eau sale [L]	35
Moteur de la brosse [W]	500
Moteur de la raclette [W]	550
Indice de protection IP	IPX3
Dimensions (L x l x H)	130,5 x 58 x 115 cm
Poids [kg]	82,2

Description de l'appareil

Ce produit est conçu pour être utilisé sur divers types de sols professionnels, notamment les surfaces en résine époxy, peintes, en béton et en carrelage céramique. Il convient à divers environnements tels que les restaurants, les hôtels, les cafés, les cinémas, les clubs de loisirs, les salles de sport et les immeubles de bureaux.

L'utilisateur est responsable de tout dommage résultant d'une utilisation non conforme de l'appareil.

Opération

A- Indicateur de batterie

B- Interrupteur à clé

C- Bouton de la brosse

D- Voyant

E- Bouton d'aspiration : appuyer longuement pendant 3 secondes

F- Activer le mode silencieux d'économie d'énergie

1. Déballez l'appareil, retirez-le de son emballage, posez-le au sol, puis installez la brosse de nettoyage et la raclette.
2. Soulevez la poignée de réglage de l'angle jusqu'à environ 90° à 120°, retirez le réservoir de récupération, repérez les bornes de la batterie, raccordez le fil rouge à la borne positive et le fil noir à la borne négative (comme indiqué sur la figure 2), puis fixez-les à l'aide de vis.

Figure 2

A- Schéma de raccordement de la batterie

B- Fil noir

C- Fil rouge

1. Installez la cuve d'eaux usées, raccordez le tuyau d'aspiration et remplissez la cuve d'eau propre avec une solution détergente adaptée.
2. Familiarisez-vous avec les fonctions et les utilités de chaque composant ainsi qu'avec les boutons de la poignée de commande, comme indiqué sur la figure 1.
3. Fixez la raclette en veillant à ce qu'elle repose à plat sur le sol. Tirez sur la poignée de réglage de l'angle pour la régler à une hauteur confortable pour l'opérateur, puis relâchez-la.
4. Avant de démarrer la machine, saisissez fermement la poignée de commande à deux mains, en vous assurant que personne ne se trouve à proximité de la machine afin d'éviter tout risque de blessure si la laveuse se déplace brusquement. Activez l'interrupteur principal, le moteur d'aspiration et l'interrupteur de vidange situés sur le panneau de commande de la poignée ; les voyants s'allumeront et la machine commencera à fonctionner.
5. Appuyez longuement sur le bouton de l'interrupteur d'aspiration pendant 3 secondes pour passer en mode ECO, qui réduit le bruit et permet d'économiser de l'énergie.

Nettoyage et entretien

Instructions de base

1. Bien que la machine soit conçue pour résister à l'humidité, veillez, dans des conditions normales d'utilisation, à ce qu'aucune eau ne pénètre dans les composants électriques afin d'éviter tout court-circuit ou choc électrique. Évitez tout contact de l'eau ou du détergent avec la fiche d'alimentation ou les circuits du châssis.
2. N'essayez pas de démonter la machine vous-même. Si le moteur ou le circuit est défectueux, contactez-nous ou un revendeur agréé pour faire effectuer les réparations.
3. N'exercez pas de force excessive. Manipulez les poignées en plastique, les leviers et les boutons de commande avec délicatesse afin d'éviter tout dommage inutile.
4. Après chaque utilisation, videz les cuves d'eau propre et d'eaux usées, puis nettoyez la cuve d'eaux usées et les tuyaux afin d'éviter tout engorgement.
5. Nettoyez la raclette après chaque utilisation et séchez-la avec un chiffon doux.
6. Si la machine est entreposée pendant une période prolongée, rechargez régulièrement la batterie afin de préserver sa durée de vie.

Entretien de la batterie

1. Évitez de placer la batterie dans un espace entièrement clos ; elle doit se trouver dans un endroit aéré.
2. Pour prolonger la durée de vie de la batterie, rechargez-la rapidement dès qu'elle est faible. Évitez de stocker la batterie à un niveau de charge faible ou nul pendant des périodes prolongées, car cela peut l'endommager.
3. La plage de températures de fonctionnement admissible pour la batterie est comprise entre -15 °C et 50 °C, la durée de vie optimale étant atteinte entre 20 °C et 25 °C.

4. Il s'agit d'une batterie scellée ne nécessitant aucun entretien, qui ne requiert qu'un minimum de soins. Pour les batteries intégrées à un système de charge d'entretien, il est recommandé de consigner chaque mois la tension de charge d'entretien du système et la température ambiante. Enregistrez la tension de charge d'entretien de chaque batterie tous les six mois et, en cas d'écarts significatifs, effectuez une charge d'équilibrage annuelle. De plus, effectuez un test de décharge de capacité sans dépasser 50 % de la capacité nominale.

5. Rechargez les batteries déchargées dès que possible, car tout retard peut compliquer la recharge. Pour les batteries entreposées à long terme, rechargez-les au moins une fois par an.

6. Si la batterie présente des signes anormaux, tels qu'un boîtier fissuré, des dommages ou une fuite, inspectez-la minutieusement et remplacez-la si nécessaire.

Précautions d'utilisation de la batterie

1. Tenez la batterie à l'écart des étincelles et des flammes afin d'éviter tout risque d'explosion.
2. Nettoyez la batterie avec un chiffon humide ; l'utilisation d'un chiffon sec ou synthétique peut générer de l'électricité statique, susceptible de provoquer une explosion.
3. Évitez d'utiliser des solvants tels que l'encens, l'eau de Coca-Cola, le parfum, l'essence, le diesel ou tout autre nettoyant organique soluble, car ils peuvent endommager le couvercle de la batterie et provoquer des fuites, un incendie ou de la fumée.
4. Ne démontez pas la batterie. Si de l'acide sulfurique entre en contact avec la peau ou les vêtements, rincez immédiatement à l'eau. En cas de contact avec les yeux, rincez abondamment à l'eau et consultez rapidement un médecin.
5. Lors de l'inspection ou de l'entretien des batteries, portez des gants en caoutchouc, des bottes et tout autre équipement de protection afin d'éviter tout choc électrique.
6. Évitez d'installer la batterie à proximité de sources de chaleur.

Mise au rebut des appareils usagés

Ne jetez pas cet appareil avec les déchets ménagers. Déposez-le dans un point de collecte et de recyclage des appareils électriques et électroniques. Vérifiez le symbole figurant sur le produit, le mode d'emploi et l'emballage. Les plastiques utilisés pour la fabrication de l'appareil peuvent être recyclés conformément à leur marquage. En choisissant de recycler, vous contribuez de manière significative à la protection de notre environnement.

Contactez les autorités locales pour obtenir des informations sur votre centre de recyclage local.

Résolution de problèmes

Problème	Cause(s) possible(s)	Solution
Le moteur démarre lentement.	Mauvais contact des balais de charbon dans le moteur.	Vérifiez, nettoyez ou remplacez les balais de charbon.
Le moteur ne tourne pas.	L'interrupteur d'alimentation est endommagé, le cordon d'alimentation n'est pas correctement branché ou il n'y a pas d'alimentation électrique.	Remplacez l'interrupteur et vérifiez s'il y a du courant.
Puissance insuffisante lorsque le moteur fonctionne.	Les balais de charbon du moteur sont fortement usés et présentent un mauvais contact.	Remplacez les balais de charbon.
Le moteur d'aspiration fonctionne mais ne parvient pas à aspirer l'eau.	Vérifiez si le tuyau est bouché.Vérifiez si le tuyau d'aspiration est bien raccordé.	Nettoyez le réservoir d'eaux usées et la canalisation,rebranchez le tuyau d'aspiration et assurez-vous qu'il est bienétanche.
Le moteur tourne mais la brosse ne bouge pas.	Le rotor et les engrenages sont usés et le contact est mauvais.	Remplacez le rotor ou les engrenages du moteur.
Lorsque la tension d'alimentation est normale, activez l'interrupteur de vidange mais l'eau ne s'écoule pas.	L'interrupteur de vidange est endommagé, l'électrovanne de vidange est grillée et la sortie d'eau de la cuve d'eau propre est bouchée.	Remplacez l'interrupteur de vidange, remplacez l'électrovanne et retirez les débris présents dans la cuve d'eau propre.
La poignée de commande ne peut pas être réglée.	Dents rouillées.	Vérifiez si la tige de réglage est desserrée ; remplacez-la ou réparez-la si nécessaire.

Schéma des pièces

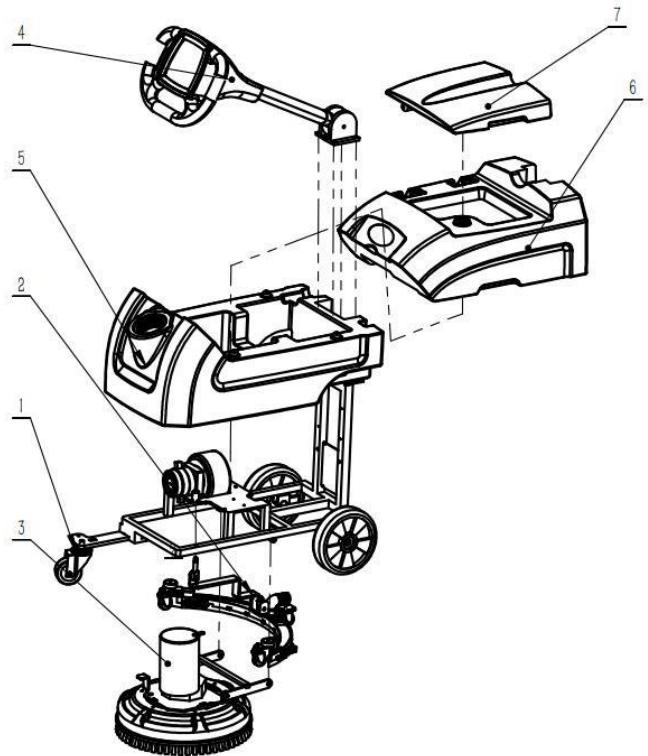

1. Structure principale

Numéro de la pièce	Description de l’appareil
1	Châssis de base
2	Ensemble raclette
3	Moteur de brosse
4	Ensemble poignée
5	Cuve d’eau propre 400
6	Cuve d’eau sale 400
7	Couvercle de la cuve d’eau 400

2. Châssis de base

Numéro de la pièce	Description de l'appareil
1	Châssis de base
2	Roulette à roulement Φ200X50
3	Roue universelle de 2,5 pouces
4	Moteur d'aspiration 24 V, 500 W, 2 couches
5	Plaque de fixation du moteur d'aspiration

3. Ensemble raclette

Numéro de la pièce	Description de l'appareil
1	Système d'aspiration sur le support
2	Tige de liaison d'aspiration
3	Support d'aspiration vers le bas
4	Roue universelle de 1,5 pouce
5	Aspiration

4. Moteur de brosse

Numéro de la pièce	Description de l’appareil
1	Tige de raccordement du nez
2	Plaque de fixation du moteur
3	Moteur de brosse 24 V, 400 W
4	Plaque de brosse de 16 pouces
5	Verrouillage du disque de brosse
6	Couvercle de brosse
7	Plaque de traction

5. Cuve d'eau sale

Numéro de la pièce	Description de l'appareil
1	Cuve d'eau sale
2	Tuyau d'évacuation
3	Tuyau d'aspiration des eaux usées

6. Instructions de raccordement de la batterie

Remarque !!! Avant la première utilisation, connectez les batteries. Suivez les instructions ci-dessous :

1. Commencez par soulever la cuve d'eau. Il n'est en aucun cas fixé à l'appareil.

1. Mettez le réservoir de côté.

1. Ensuite, repérez les deux connecteurs.

1. Reliez ces deux connecteurs, puis remontez le tout dans l'ordre inverse.
