NAUDOJIMO INSTRUKCIJA TOPCLEAN BATA 2200 Ulsonix

Šis vartotojo vadovas buvo išverstas naudojant mašininį vertimą. Mes déjome visas pastangas, kad vertimas būtų tikslus, tačiau atkreipkite dėmesį, kad automatiniai vertimai nėra tobuli ir nėra skirti pakeisti žmogiškujų vertėjų darbo. Oficiali vartotojo vadovo versija yra anglų kalba. Bet kokie vertimo ir originalaus anglų kalbos teksto skirtumai nėra teisiškai įpareigojantys. Jei turite klausimų dėl vertimo tikslumo, prašome remtis anglų kalbos versija, kuri yra oficialus šaltinis. Daugiau kalbų versijų galite gauti pateikę užklausą [e-mail].

Techniniai duomenys

Parametro aprašymas	Parametro vertė
Produkto pavadinimas	Grindų plovimo mašina
Modelis	TOPCLEAN BATA 2200
Įtampa [V]	24
Akumuliatoriaus tipas	12 V / 52 Ah
Valymo našumas [m2/h]	2200
Šepetėlio skersmuo [mm]	400
Gumos plotis [mm]	580
Švaraus vandens bakas [L]	25
Nešvaraus vandens bakas [L]	35
Šepetėlio variklis [W]	500
Siurblio variklis [W]	550
IP apsaugos klasė	IPX3
Matmenys (Ilg. x Plat. x Aukšt.)	130,5 x 58 x 115 cm
Svoris [kg]	82,2

Aprašymas

Šis gaminys skirtas naudoti ant įvairių komercinių grindų, įskaitant epoksidinės dervos, dažytų, betono ir keraminių plytelių paviršių. Jis tinka naudoti įvairiose vietose, pavyzdžiui, restoranuose, viešbučiuose, kavinėse, kino teatruose, laisvalaikio klubuose, sporto salėse ir biurų pastatuose.

Vartotojas atsako už bet kokią žalą, atsiradusią dėl netinkamo prietaiso naudojimo.

Naudojimas

C- Šepetėlio jjungimo mygtukas

D- Indikatorinė lemputė

E- Siurbimo jjungimo mygtukas, ilgai paspauskite 3 sekundes

F- Perėjimas į tylų energijos taupymo režimą

1. Išpakuokite aparatą, išimkite jį iš dėžutės, pastatykite ant grindų ir pritvirtinkite valymo šepetėlj bei valymo mentę.
2. Pakelkite kampo reguliavimo rankenėlę iki maždaug 90°–120°, išimkite surinkimo bakelj, suraskite akumuliatoriaus gnybtus, raudoną laidą prijunkite prie teigiamo gnybto, o juodą – prie neigiamo gnybto (kaip parodyta 2 paveiksle) ir pritvirtinkite juos varžtais.

2 pav

A- Akumuliatoriaus jungimo schema

B- Juodas laidas

C- Raudonas laidas

1. Jstatykite nuotekų baką, prijunkite siurbimo vamzdį ir pripildykite švaraus vandens baką tinkamu ploviklio tirpalu.
2. Susipažinkite su kiekvienos sudedamosios dalies funkcijomis ir paskirtimi bei valdymo rankenos mygtukais, kaip parodyta 1 pav.
3. Tvirtai pritvirtinkite valymo šepetj, užtikrindami, kad jis būtų priglaustas prie grindų. Patraukite kampo reguliavimo rankenėlę, kad nustatytumėte operatoriui patogų aukštį, tada ją atleiskite.
4. Prieš paleidžiant mašiną, tvirtai suimkite valdymo rankeną abiem rankomis ir jsitikinkite, kad šalia mašinos niekas nestovi, kad būtų išvengta galimų sužalojimų, jei plovimo mašina staiga pajudėtų. Ijunkite pagrindinį jungiklį, siurbimo variklį ir išleidimo jungiklį ant valdymo rankenos skydelio; užsidegs indikatoriai, ir mašina pradės veikti.
5. Ilgai (3 sekundes) paspauskite siurbimo jungiklio mygtuką, kad jjungtumėte ECO režimą, kuris sumažina triukšmą ir taupo energiją.

Valymas ir priežiūra

Pagrindinės instrukcijos

1. Nors prietaisas yra atsparus drėgmei, įprastomis naudojimo sąlygomis užtikrinkite, kad vanduo nepatektų į elektrinius komponentus, siekiant išvengti trumpojo jungimo ar elektros smūgio. Neleiskite, kad vanduo ar ploviklis patektų ant maitinimo kištuko ar korpuso grandinių.
2. Nesistenkite patys išardyti mašinos. Jei variklis arba grandinė sugedę, dėl remonto kreipkitės į mus arba įgaliotą platintoją.
3. Nenaudokite pernelyg didelės jėgos. Švelniai naudokite plastikines rankenas, svirtis ir valdymo mygtukus, kad išvengtumėte nereikalingų pažeidimų.
4. Po kiekvieno naudojimo ištuštinkite švaraus ir nuotekų vandens rezervuarus bei išvalykite nuotekų rezervuarą ir vamzdžius, kad išvengtumėte užsikimšimų.
5. Po kiekvieno naudojimo nuvalykite valymo mentę ir nusausinkite ją minkštu skudurėliu.
6. Jei prietaisas bus laikomas ilgą laiką, reguliariai įkraukite akumuliatorių, kad išsaugotumėte jo tarnavimo laiką.

Akumuliatoriaus priežiūra

1. Venkite laikyti akumuliatorių visiškai uždaroje erdvėje; jis turėtų būti vėdinamoje vietoje.
2. Norėdami pratęsti akumuliatoriaus tarnavimo laiką, nedelsdami jį įkraukite, kai jo įkrovos lygis yra žemas. Venkite ilgą laiką laikyti akumuliatorių su mažu arba nuliniu įkrovos lygiu, nes tai gali jį sugadinti.
3. Leidžiamas akumuliatoriaus veikimo temperatūrų diapazonas yra nuo -15 °C iki 50 °C, o optimalus tarnavimo laikas pasiekiamas esant 20 °C–25 °C temperatūrai.
4. Tai yra priežiūros nereikalaujantis hermetiškas akumuliatorius, kuriam reikia tik minimalios priežiūros. Akumuliatoriams, naudojamiems palaikomojo įkrovimo sistemoje, rekomenduojama kas mėnesį užregistruoti sistemos palaikomojo įkrovimo įtampą ir aplinkos temperatūrą. Kas šešis mėnesius užregistruokite kiekvieno akumuliatoriaus palaikomojo įkrovimo įtampą, o jei pastebite žymių nukrypimų, kartą per metus atlikite balansinį įkrovimą. Be to, atlikite talpos iškrovimo bandymą, neviršydami 50 % nominalios talpos.
5. Iškrautus akumuliatorius jkraukite kuo greičiau, nes delsimas gali apsunkinti jkrovimą. Ilgai saugomus akumuliatorius jkraukite bent kartą per metus.
6. Jei akumuliatorius rodo nejprastus požymius, pvz., įtrūkusį korpusą, pažeidimus ar nuotėkj, jj kruopščiai apžiūrėkite ir, jei reikia, pakeiskite.

Atsargumo priemonės, susijusios su akumuliatoriais

1. Laikykite akumuliatorių atokiau nuo kibirkščių ir liepsnos, kad išvengtumėte sprogimo pavojaus.
2. Akumuliatorių valykite drėgnu skudurėliu; naudojant sausą arba sintetinį skudurėlį gali susidaryti statinė elektra, kuri gali sukelti sprogimą.
3. Venkite naudoti tirpiklius, pvz., smilkalus, kokso vandenj, kvepalus, benziną, dyzeliną ar kitus tirpius organinius valiklius, nes jie gali pažeisti akumuliatoriaus dangtelį ir sukelti nuotėkj, gaisrą ar dūmų susidarymą.
4. Neardykite akumuliatoriaus. Jei sieros rūgštis pateks ant odos ar drabužių, nedelsdami nuplaukite vandeniu. Jei pateks į akis, praplaukite jas vandeniu ir nedelsdami kreipkitės į gydytoją.
5. Tikrindami ar prižiūrėdami akumuliatorius, dévėkite gumines pirštines, batus ir kitą apsauginę įrangą, kad išvengtumėte elektros smūgio.
6. Venkite jrengti bateriją šalia šilumos šaltinių.

Panaudotų prietaisų šalinimas

Šio prietaiso neišmeskite j komunalinių atliekų surinkimo sistemas. Atiduokite jį į elektros ir elektroninių prietaisų perdirbimo bei surinkimo punktą. Patikrinkite simbolį ant produkto, naudojimo instrukcijos ir pakuotės. Prietaiso gamybai naudoti plastikai gali būti perdirbami pagal ant jų esančius ženklus. Pasirinkdami perdirbimą, jūs žymiai prisidedate prie aplinkos apsaugos.

Dėl informacijos apie vietinį perdirbimo punktą kreipkitės į vietos valdžios institucijas.

Trikčių šalinimas

Problema	Galima priežastis	Sprendimas
Variklis paleidžiamas lėtai.	Prastas anglies šepetėlių kontaktas variklyje.	Patikrinkite, ar anglies šepetėlis švarus, arba jį pakeiskite.
Variklis nesisuka.	Gadintas maitinimo jungiklis, maitinimo laidas nėra tinkamai prijungtas arba nėra elektros.	Pakeiskite jungiklj ir patikrinkite, ar yra elektros srovė.
Mažas galingumas, kai variklis veikia.	Variklio anglies šepetėliai yra smarkiai nusidėvėję ir blogai liečiasi.	Pakeiskite anglies šepetėlius.
Siurbimo variklis veikia, bet negali siurbti vandens.	Patikrinkite, ar vamzdis nėra užsikimšęs.Patikrinkite, ar siurbimo vamzdis yra prijungtas.	Išvalykite nuotekų baką ir vamzdyną, vėl prijunkite siurbimo vamzdį ir užsandarikite jį.
Variklis sukasi, bet šepetys nejuda.	Rotoriaus ir pavaros jungtys yra nusidėvėjusios, todėl kontaktas yra prastas.	Pakeiskite variklio rotorių arba pavarą.
Kai maitinimo įtampa yra normali, jjunkite ištuštinimo jungiklj, tačiau vanduo neištuštinamas.	Išleidimo jungiklis sugadintas, išleidimo vožtuvas perdegęs, o švaraus vandens bako išleidimo anga užsikimšusi.	Pakeiskite išleidimo jungiklj, pakeiskite solenoidinį vožtuvą ir išvalykite švaraus vandens bake susikaupusias nuolaužas.
Valdymo rankenėlės negalima reguliuoti.	Surūdiję dantukai.	Patikrinkite, ar reguliavimo strypasnèra laisvas; jei reikia, jì pakeiskite arba suremontuokite.

Detalių schema

1. Pagrindinė konstrukcija

Detalės numeris	Aprašymas
1	Pagrindo rėmas
2	Valymo mentės mazgas
3	Šepetėlio variklis
4	Rankenos mazgas
5	400 švaraus vandens bakas
6	400 nešvaraus vandens bakas
7	400 vandens bako dangtis

2. Pagrindo rémas

Detalės numeris	Aprašymas
1	Pagrindo rėmas
2	Guoliuotas ratukas 200 × 50
3	2,5 colio universalus ratas
4	Vandens siurbimo variklis 24 V, 500 W, 2 sluoksniai
5	Vandens siurbimo variklio tvirtinimo plokštė

3. Valymo mentės komplektas

Dalies numeris	Aprašymas
1	Siurbimo stovas
2	Siurbimo jungiamoji traukė
3	Siurbimo stovas
4	1,5 colio universalus ratas
5	Siurbimas

4. Šepetėlio variklis

Dalies numeris	Aprašymas
1	Priekinė jungiamoji traukė
2	Variklio tvirtinimo plokštė
3	Šepetėlio variklis 24 V, 400 W
4	16 colių šepetėlio plokštė
5	Šepetėlio disko fiksatorius
6	Šepetėlio dangtis
7	Traukimo plokštė

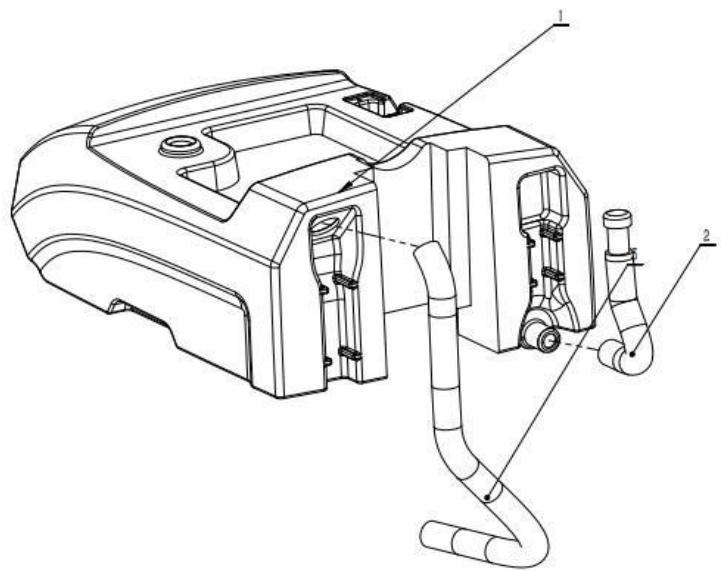

5. Nešvaraus vandens bakas

Dalies numeris	Aprašymas
1	Nešvaraus vandens bakas
2	Nuotekų vamzdis
3	Nuotekų siurbimo vamzdis

6. Akumuliatorių prijungimo instrukcijos

Pastaba!!! Prieš pirmajj naudojimą prijunkite akumuliatorius. Vadovaukitės žemiau pateiktomis instrukcijomis:

1. Pirmiausia reikia pakelti vandens baką. Jis niekaip nėra pritvirtintas prie prietaiso.

1. Atidėkite baką i šalį.

1. Tada reikia sujungti šiuos du jungiklius ir viską uždaryti atvirkštine tvarka.
