GEBRUIKSAANWIJZING TOPCLEAN BATA 2200 Ulsonix

Deze gebruikershandleiding is vertaald met behulp van machinevertaling. We hebben ons uiterste best gedaan om ervoor te zorgen dat de vertaling nauwkeurig is, maar houd er rekening mee dat automatische vertalingen niet perfect zijn en niet bedoeld zijn ter vervanging van menselijke verticalers. De officiële versie van de gebruikershandleiding is in het Engels. Eventuele verschillen tussen de vertaalde versie en het Engelse origineel zijn niet juridisch bindend. Als u vragen heeft over de nauwkeurigheid van de vertaling, raadpleeg dan de Engelse versie, die als officiële referentie geldt. Versies in andere talen zijn op aanvraag verkrijgbaar via [e-mail].

Technische gegevens

Beschrijving parameter	Waarde parameter
Productnaam	Vloerschrobmachine
Model	TOPCLEAN BATA 2200
Spanning [V]	24
Strømtype	12 V / 52 Ah
Reinigingscapaciteit [ m2/u ]	2200
Borsteldiameter [mm]	400
Rakelbreedte [mm]	580
Schone watertank [L]	25
Vuilwatertank [L]	35
Borstelmotor [W]	500
Zuigmotor [W]	550
IP-beschermingsklasse	IPX3
Afmetingen (LxBxH)	130,5 x 58 x 115 cm
Gewicht [kg]	82,2

Beschrijving

Het product is ontworpen voor gebruik op diverse commerciële vloeren, waaronder oppervlakken van epoxyhars, geverfde vloeren, beton en keramische tegels. Het is geschikt voor uiteenlopende omgevingen, zoals restaurants, hotels, cafés, bioscopen, recreatiecentra, sportscholen en kantoorgebouwen.

De gebruiker is aansprakelijk voor alle schade die voortvloeit uit onbedoeld gebruik van het apparaat.

Anvendelse

B- Sleutelschakelaar

C- Knop voor borstelinschakeling

D- Controlelampje

E- Knop voor zuigkracht, 3 seconden ingedrukt houden

F- Stille energiebesparingsmodus activeren

1. Pak de machine uit, haal deze uit de verpakking, plaats hem op de grond en monteer de reinigingsborstel en de zuigmond.
2. Zet de hoekverstelhendel in een stand van ongeveer 90° tot 120°, verwijder de opvangtank, zoek de accupolen, sluit de rode draad aan op de pluspool en de zwarte draad op de minpool (zoals weergegeven in figuur 2) en zet ze vast met schroeven.

Figuur 2

A- Aansluitschema accu

B- Zwarte draad

C- Rode draad

1. Plaats de afvalwatertank, sluit de zuigleiding aan en vul de schoonwatertank met een geschikte reinigingsoplossing.
2. Maak uzelf vertrouwd met de functies en het doel van elk onderdeel en de knoppen op de bedieningshendel, zoals weergegeven in figuur 1.
3. Zet de zuigmond vast en zorg ervoor dat deze plat op de grond ligt. Trek aan de hendel voor hoekverstelling om deze op een comfortabele hoogte voor de gebruiker in te stellen, en laat hem vervolgens los.
4. Voordat u de machine start, moet u de bedieningshendel stevig met beide handen vasthouden en ervoor zorgen dat er niemand in de buurt van de machine staat, om mogelijk letsel te voorkomen mocht de schrobmachine plotseling in beweging komen. Schakel de hoofdschakelaar, de zuigmotor en de afvoerschakelaar op het bedieningspaneel in; de indicatielampjes gaan branden en de machine begint te werken.
5. Houd de zuigschakelaar 3 seconden ingedrukt om de ECO-modus te activeren, waardoor het geluidsniveau wordt verlaagd en energie wordt bespaard.

Reiniging en onderhoud

Basisinstructies

1. Hoewel de machine vochtbestendig is ontworpen, moet u er bij normaal gebruik op letten dat er geen water in de elektrische onderdelen terechtkomt om kortsluiting of elektrische schokken te voorkomen. Zorg ervoor dat er geen water of reinigingsmiddel in contact komt met de stekker of de elektrische circuits van de machine.
2. Probeer de machine niet zelf te demonteren. Neem bij een defecte motor of een storing in het elektrisch systeem contact op met ons of een erkende dealer voor reparatie.
3. Oefen geen overmatige kracht uit. Gebruik de kunststof handgrepen, hendels en bedieningsknoppen voorzichtig om onnodige schade te voorkomen.
4. Leeg na elk gebruik de schoonwater- en afvalwatertanks en reinig de afvalwatertank en de leidingen om verstoppingen te voorkomen.
5. Reinig de zuigmond na elk gebruik en droog deze af met een zachte doek.
6. Als de machine voor langere tijd wordt opgeborgen, laad de accu dan regelmatig op om de levensduur van de accu te behouden.

Onderhoud van de accu

1. Plaats de accu niet in een volledig afgesloten ruimte; deze moet in een goed geventileerde ruimte worden bewaard.
2. Om de levensduur van de accu te verlengen, moet u de accu onmiddellijk opladen wanneer het laadniveau laag is. Vermijd het langdurig opslaan van de accu met een laag of nul laadniveau, aangezien dit tot schade kan leiden.
3. Het toegestane bedrijfstemperatuurbereik voor de accu is -15 °C tot 50 °C, waarbij de optimale levensduur wordt bereikt bij 20 °C tot 25 °C.

4. Dit is een onderhoudsvrije, verzegelde accu die minimaal onderhoud vereist. Voor accu's in een druppelladingssysteem wordt aanbevolen om maandelijks de druppelladingsspanning en de omgevingstemperatuur van het systeem te registreren. Noteer de druppelladingsspanning van elke accu om de zes maanden en voer, indien er aanzienlijke afwijkingen zijn, jaarlijks een evenwichtslading uit. Voer daarnaast een ontladingstest uit zonder 50% van de nominale capaciteit te overschrijden.

5. Laad ontladen accu's zo snel mogelijk weer op, aangezien uitstel het opladen kan bemoeilijken. Accu's die voor langere tijd worden opgeslagen, moeten minstens één keer per jaar worden opgeladen.

6. Als de accu afwijkende kenmerken vertoont, zoals een gebarsten behuizing, beschadigingen of lekkage, inspecteer deze dan grondig en vervang de accu indien nodig.

Voorzorgsmaatregelen voor de accu

1. Houd de accu uit de buurt van vonken en vlammen om het risico op explosie te voorkomen.
2. Reinig de accu met een vochtige doek; het gebruik van een droge of synthetische doek kan statische elektriciteit veroorzaken, wat mogelijk tot een explosie kan leiden.
3. Gebruik geen oplosmiddelen zoals wierook, colasap, parfum, benzine, diesel of andere organische reinigingsmiddelen, aangezien deze de behuizing van de accu kunnen beschadigen en lekkage, brand of rook kunnen veroorzaken.
4. Demonteer de accu niet. Als zwavelzuur in contact komt met de huid of kleding, spoel dit dan onmiddellijk af met water. Bij contact met de ogen: spoel met water en roep onmiddellijk medische hulp in.
5. Draag bij het inspecteren of onderhouden van accu's rubberen handschoenen, laarzen en andere beschermende kleding om elektrische schokken te voorkomen.
6. Plaats de accu niet in de buurt van warmtebronnen.

Afvoer van gebruikte apparaten

Gooi dit apparaat niet in gemeentelijke afvalsystemen. Lever het in bij een recycling- en verzamelpunt voor elektrische apparaten. Controleer het symbool op het product, in de handleiding en op de verpakking. De kunststoffen waarvan het apparaat is gemaakt, kunnen worden gerecycled volgens de aangegeven markeringen. Door te kiezen voor recycling levert u een belangrijke bijdrage aan de bescherming van het milieu.

Neem contact op met plaatselijke autoriteiten voor informatie over plaatselijke recycling.

Problemen oplossen

Probleem	Mogelijke oorzaak	Oplossing
De motor start langzaam.	Slecht contact van de koolborstels in de motor.	Controleer of de koolborstels schoon zijn of vervang ze.
De motor draait niet.	De aan/uit-schakelaar is beschadigd, het netsnoer is niet goed aangesloten of er is geen stroom.	Vervang de schakelaar en controleer of er stroom is.
De motor draait traag.	De koolborstels in de motor zijn ernstig versleten en maken slecht contact.	Vervang de koolborstel.
De zuigmotor draait, maar kan geen water aanzuigen.	Controleer of de leiding verstopt is. Controleer of de zuigleiding is aangesloten.	Reinig de afvalwatertank en de leidingen, sluit de zuigleiding opnieuw aan en maak deze waterdicht.
De motor draait, maar de borstel beweegt niet.	De rotor en de tandwielverbindingen zijn versleten en het contact is slecht.	Vervang de motorrotor of het tandwiel.
Als de voedingsspanning normaal is, zet u de	De afvoerschakelaar is beschadigd, de afvoerklep is doorgebrand en	Vervang de afvoerschakelaar, vervang de magneetklep en
afvoerschakelaar aan, maar kan het water niet worden afgevoerd.	de wateruitlaat van de schoonwatertank is verstopt.	verwijder het vuil uit de schoonwatertank.
De bedieningshendel kan niet worden versteld.	Verroeste tanden.	Controleer of de verstelstang los zit; vervang of repareer deze indien nodig.

Onderdelenschema

1. De hoofdconstructie

Artikelnummer	Beschrijving
1	Basisframe
2	Rakelconstructie
3	Borstelmotor
4	Handgreepconstructie
5	400 schoonwatertank
6	400 vuilwatertank
7	400 watertankdeksel

2. Basisframe

Artikelnummer	Beschrijving
1	Basisframe
2	Lagervielwiel Φ200X50
3	2,5 inch universeel wiel
4	Wateropzuigmotor 24V 500W 2 lagen
5	Bevestigingsplaat wateropzuigmotor

3. Rakelconstructie

Artikelnummer	Beschrijving
1	Zuigmond op de standaard
2	Zuigverbindingsstang
3	Zuigmond op de standaard
4	1,5 inch universeel wiel
5	Zuigmond

4. Borstelmotor

Artikelnummer	Beschrijving
1	Neusverbindingsstang
2	Bevestigingsplaat motor
3	Borstelmotor 24 V 400 W
4	16 inch borstelplaat
5	Borstelschijfvergrendeling
6	Borstelafdekking
7	Trekplaat

5. Vuilwatertank

Artikelnummer	Beschrijving
1	Vuilwatertank
2	Afvoerleiding
3	Afzuigleiding voor afvalwater

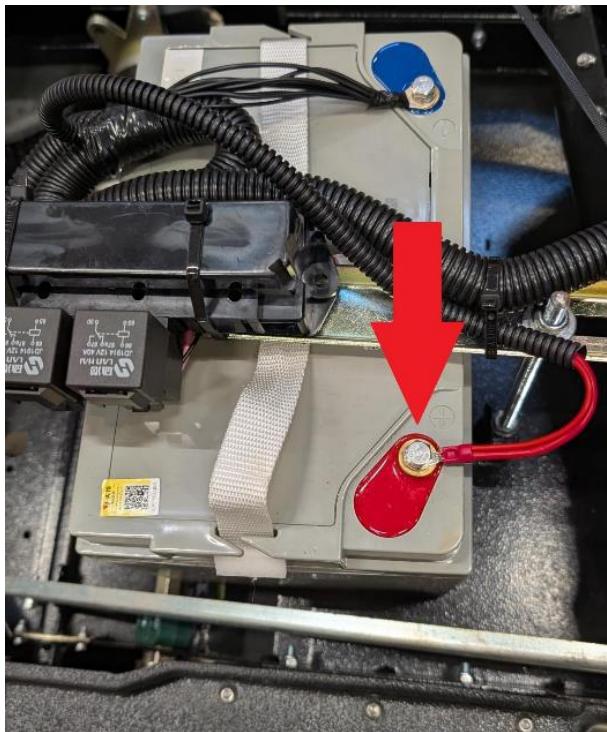

6. Instructies voor het aansluiten van de accu's

Opmerking!!! Sluit de accu's aan voordat u het apparaat voor het eerst gebruikt. Volg de onderstaande instructies:

1. Eerst moet u de watertank optillen. Deze is op geen enkele manier aan het apparaat bevestigd.

1. Vervolgens moet u twee aansluitingen zoeken.

1. Daarna moet u deze twee aansluitingen met elkaar verbinden en alles in omgekeerde volgorde weer sluiten.
