TOPCLEAN BATA 2200 - Mașină de spălat Ulsonix - Manual de utilizare gratuit

Tip de produs	Autolavetor
Marcă	Ulsonix
Model	TOPCLEAN BATA 2200
Tensiune	24 V
Baterie	12 V / 52 Ah fără întreținere
Randament de curățare	2200 m²/h
Diametrul periei	400 mm
Lățimea racletei	580 mm
Capacitate rezervor apă curată	25 L
Capacitate rezervor apă murdară	35 L
Putere motor perie	500 W
Putere motor aspirare	550 W
Grad de protecție	IPX3
Dimensiuni (L x l x H)	130,5 x 58 x 115 cm
Greutate	82,2 kg
Suprafețe potrivite	Podele din rășină epoxidică, vopsite, beton, gresie ceramică
Medii de utilizare	Restaurante, hoteluri, cafenele, cinematografe, săli de sport, birouri
Funcționalități	Mod ECO, reglarea înălțimii mânerului, indicatoare de control
Întreținere	Golirea și curățarea rezervoarelor după fiecare utilizare, curățarea racletei
Siguranță	Protecție împotriva umidității, instrucțiuni de manipulare a bateriei
Piese de schimb	Disponibile de la producător, schema pieselor furnizată în manual
Reparabilitate	Reparații de către un tehnician autorizat, înlocuirea periilor de cărbune posibilă

Întrebări frecvente - TOPCLEAN BATA 2200 Ulsonix

Cum se instalează bateria pentru prima utilizare?

Înainte de prima utilizare, trebuie să conectați bateria. Ridicați rezervorul de apă, localizați conectorii, apoi conectați firul roșu la borna pozitivă și firul negru la borna negativă. Fixați apoi conexiunile cu șuruburile furnizate. Închideți totul în ordinea inversă a dezasamblării.

Ce să faceți dacă motorul nu pornește?

Verificați mai întâi că întrerupătorul cu cheie este activat și că bateria este conectată corect. Dacă problema persistă, verificați siguranța și conexiunile. În manual, cauzele posibile includ un întrerupător de alimentare deteriorat sau un contact defect al periilor de cărbune. Curățați sau înlocuiți periile dacă este necesar.

Cum se activează modul ECO?

Pentru a trece în modul ECO, apăsați lung pe butonul de aspirare timp de 3 secunde. Acest mod reduce zgomotul și economisește energie.

Cum se curăță rezervoarele după utilizare?

După fiecare utilizare, goliți rezervoarele de apă curată și apă murdară. Curățați rezervorul de ape uzate și furtunurile pentru a evita orice blocare. Clătiți-le cu apă curată și uscați racleta cu o cârpă moale.

Care este autonomia bateriei?

Autonomia depinde de condițiile de utilizare, dar cu o baterie de 12 V / 52 Ah, randamentul de curățare poate atinge 2200 m²/h. Pentru a prelungi durata de viață, încărcați bateria imediat ce este descărcată și evitați să o depozitați la un nivel de încărcare zero.

Ce tip de detergent să folosiți?

Utilizați o soluție detergentă adecvată pentru podele profesionale, cum ar fi cele din rășină epoxidică, beton sau gresie ceramică. Evitați produsele excesiv de spumoase care ar putea deteriora sistemul de aspirare.

Poate fi utilizat aparatul pe toate podelele?

Acest aparat este conceput pentru podele profesionale: rășină epoxidică, podele vopsite, beton și gresie ceramică. Este potrivit pentru restaurante, hoteluri, cafenele, cinematografe, săli de sport și birouri.

Cum se întreține peria și racleta?

Curățați racleta după fiecare utilizare și uscați-o cu o cârpă moale. Verificați periodic peria pentru a îndepărta resturile și asigurați-vă că se rotește liber. Dacă sunt vizibile deteriorări, înlocuiți peria sau placa periei.

Ce să faceți în caz de scurgere a bateriei?

Dacă bateria prezintă o scurgere sau un carcasă fisurată, nu o atingeți cu mâinile goale. Purtați mănuși de cauciuc și cizme. Clătiți imediat cu apă orice urmă de acid de pe piele sau haine. În caz de contact cu ochii, clătiți abundent și consultați un medic. Înlocuiți bateria.

De unde găsiți piesele de schimb?

Piesele de schimb sunt disponibile de la producător sau de la un distribuitor autorizat. Consultați manualul pentru schema pieselor detașate cu numerele de referință și contactați expondo la [e-mail] pentru orice solicitare.

MANUAL DE UTILIZARE TOPCLEAN BATA 2200 Ulsonix

Acest manual de utilizare a fost tradus cu ajutorul traducerii automate. Am depus toate eforturile pentru a ne asigura că traducerea este corectă, dar vă rugăm să rețineți că traducerile automate nu sunt perfecte și nu sunt menite să înlocuiască traducătorii umani. Versiunea oficială a manualului de utilizare este în limba engleză. Eventualele diferențe între versiunea tradusă și originalul în limba engleză nu au caracter juridic obligatoriu. Dacă aveți întrebări cu privire la acuratețea traducerii, vă rugăm să consultați versiunea în limba engleză, care constituie referința oficială. Mai multe versiuni lingvistice sunt disponibile la cerere prin [e-mail].

Date tehnice

Descrierea parametrului	Valoarea parametrului
Denumirea produsului	Maşină de spălat pardoseli
Model	TOPCLEAN BATA 2200
Tensiune [V]	24
Tipul bateriei	12 V / 52 Ah
Eficiența de curățare [m2/h]	2200
Diametrul periei [mm]	400
Lățimea racletei [mm]	580
Rezervor de apă curată [L]	25
Rezervor de apă murdară [L]	35
Motor perie [W]	500
Motor racletă [W]	550
Clasă de protecție IP	IPX3
Dimensiuni (L x l x H)	130,5 x 58 x 115 cm
Greutate [kg]	82,2

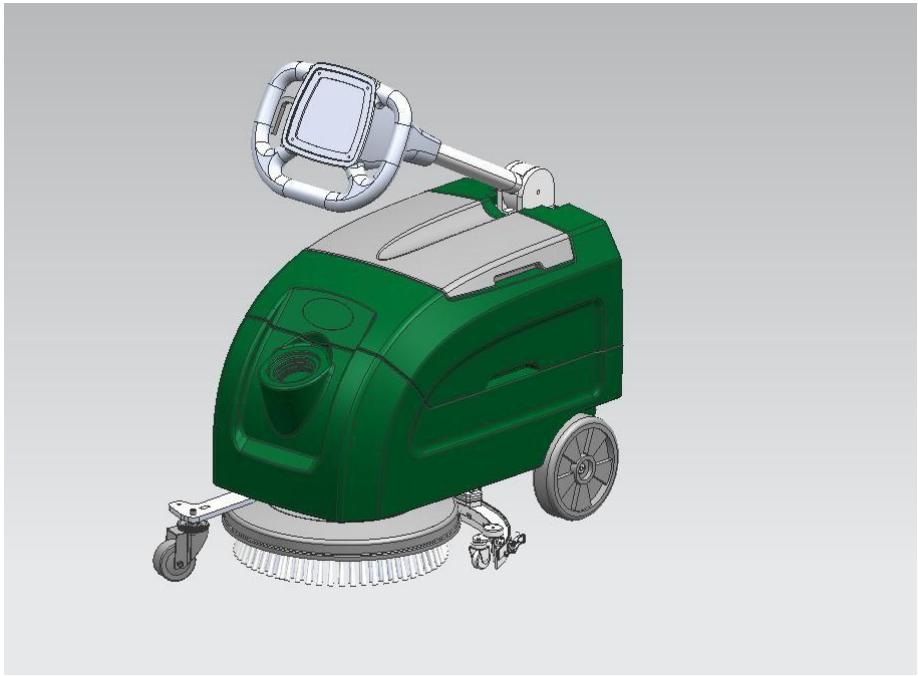

Descriere

Produsul este conceput pentru utilizarea pe diverse tipuri de pardoseli comerciale, inclusiv suprafețe din rășină epoxidică, vopsite, din beton și gresie. Este potrivit pentru o gamă variată de locații, precum restaurante, hoteluri, cafenele, cinematografe, cluburi de agrement, săli de sport și clădiri de birouri.

Utilizatorul este responsabil pentru orice daune rezultate din utilizarea neadecvată a dispozitivului.

Functionare

C- Buton de comutare a periei

D- Lumină indicatoare

E- Buton de comutare a aspiratiei, apăsați lung timp de 3 secunde

F- Activați modul silentțios de economisire a energiei

1. Despachetați aparatul, scoateți-l din tavă, așezați-l pe podea și montați peria de curățare și racleta.
2. Ridicați mânerul de reglare a unghiului la aproximativ 90°\~120°, scoateți rezervorul de colectare, localizați conectorii bornițelor bateriei, atașați firul roșu la borna pozitivă și firul negru la borna negativă (așa cum se arată în Figura 2) și fixați-le cu şuruburi.

Figura 2

A- Schema de conectare a bateriei

B- Fir negru

C- Fir roşu

1. Montați rezervorul de apă uzată, conectați conducta de aspirație și umpleți rezervorul de apă curată cu o soluție detergentă adecvată.
2. Familiarizați-vă cu funcțiile și scopurile fiecărei componente, precum și cu butoanele manetei de comandă, așa cum se arată în Figura 1.
3. Fixați racleta în poziție, asigurându-vă că aceasta se află în poziție orizontală pe sol. Trageți de mânerul de reglare a unghiului pentru a-l seta la o înălțime confortabilă pentru operator, apoi eliberați-l.
4. Înainte de a porni mașina, țineți ferm mânerul de comandă cu ambele mâini, asigurându-vă că nimeni nu se află în apropierea mașinii, pentru a preveni eventualele răniri în cazul în care mașina de spălat se mișcă brusc. Activați comutatorul principal, motorul de aspirație și comutatorul de evacuare de pe panoul mânerului de comandă; luminile indicatoare se vor aprinde, iar mașina va începe să funcționeze.
5. Apăsați lung butonul comutatorului de aspirație timp de 3 secunde pentru a intra în modul ECO, care reduce zgomotul și economisește energie.

Curățare și întreținere

Instrucțiuni de bază

1. Deși aparatul este conceput să fie rezistent la umiditate, în condiții normale de utilizare, asigurați-vă că apa nu pătrunde în componentele electrice pentru a preveni scurtcircuitele sau șocurile electrice. Evitați contactul apei sau al detergentului cu ștecherul de alimentare sau cu circuitele aparatului.
2. Nu încercați să dezasamblați aparatul pe cont propriu. Dacă motorul sau circuitul este defect, contactați- ne sau un distribuitor autorizat pentru reparații.
3. Nu aplicați o forță excesivă. Folosiți cu delicatețe mânerele din plastic, pârghiile și butoanele de comandă pentru a preveni deteriorarea inutilă.
4. După fiecare utilizare, goliți rezervoarele de apă curată și de apă uzată și curățați rezervorul de apă uzată și conductele pentru a preveni blocajele.
5. Curățați racleta după fiecare utilizare și uscați-o cu o cârpă moale.
6. Dacă aparatul este depozitat pentru o perioadă îndelungată, încărcați bateria în mod regulat pentru a menține durata de viață a acesteia.

Întreținerea bateriei

1. Evitați să așezați bateria într-un spațiu complet închis; aceasta trebuie să se afle într-un spațiu ventilat.
2. Pentru a prelungi durata de viață a bateriei, reîncărcați-o imediat când nivelul de încărcare este scăzut. Evitați depozitarea bateriei la un nivel de încărcare scăzut sau zero pentru perioade îndelungate, deoarece acest lucru poate duce la deteriorarea acesteia.
3. Intervalul de temperatură de funcționare admisibil pentru baterie este de la -15 °C la 50 °C, durata de viață optimă fiind atinsă la temperaturi cuprinse între 20 °C și 25 °C.
4. Aceasta este o baterie etanşă care nu necesită întreținere, cerând o îngrijire minimă. Pentru bateriile dintr-un sistem cu încărcare de menținere, se recomandă înregistrarea lunară a tensiunii de încărcare de menținere a sistemului și a temperaturii ambiante. Înregistrați tensiunea de încărcare de menținere a fiecărei baterii la fiecare șase luni și, în cazul în care există discrepanțe semnificative, efectuați o încărcare echilibrată anuală. În plus, efectuați un test de descărcare a capacității fără a depăși 50% din capacitatea nominală.

5. Reîncărcați bateriile descărcate cât mai curând posibil, deoarece întârzierile pot îngreuna reîncărcarea. Pentru bateriile depozitate pe termen lung, reîncărcați-le cel puțin o dată pe an.

6. Dacă bateria prezintă semne anormale, cum ar fi carcasa crăpată, deteriorări sau scurgeri, inspectați-o cu atenție și înlocuiti-o dacă este necesar.

Precauții privind bateria

1. Tineți bateria departe de scântei și flăcări pentru a preveni riscul de explozie.
2. Curățați bateria cu o cârpă umedă; utilizarea unei cârpe uscate sau sintetice poate genera electricitate statică, ceea ce ar putea duce la o explozie.
3. Evitați utilizarea solventilor precum tămâie, apă cu cocs, parfum, benzină, motorină sau alți agenți de curățare organici solubili, deoarece aceștia pot deteriora capacul bateriei și pot provoca scurgeri, incendii sau fum.
4. Nu dezasamblati bateria. Dacă acidul sulfuric intră în contact cu pielea sau îmbrăcămintea, clătiți imediat cu apă. În cazul contactului cu ochii, clătiți cu apă și solicitați imediat asistență medicală.
5. Atunci când inspectați sau întrețineți bateriile, purtați mănuși de cauciuc, cizme și alte echipamente de protecție pentru a preveni șocul electric.
6. Evitați instalarea bateriei în apropierea surselor de căldură.

Eliminarea dispozitivelor uzate

Nu aruncați acest dispozitiv în sistemele de colectare a deșeurilor menajere. Predați-l la un punct de colectare și reciclare a echipamentelor electrice și electronice. Verificați simbolul de pe produs, din manualul de instrucțiuni și de pe ambalaj. Materialele plastice utilizate la fabricarea dispozitivului pot fi reciclate conform marcajelor de pe acestea. Alegând să reciclați, contribuiți în mod semnificativ la protejarea mediului înconjurător.

Contactați autoritățile locale pentru informații privind centrul de reciclare din zona dumneavoastră.

Depanare

Problemă	Cauză posibilă	Soluție
Motorul pornește lent.	Contact defectuos al periuțelor de carbon din motor.	Verificați, curățați sau înlocuiti periuțele de carbon.
Motorul nu se rotește.	Comutatorul de alimentare este defect, cablul de alimentare nu este conectat corespunzător sau nu există alimentare cu energie electrică.	Înlocuiti comutatorul și verificați dacă există alimentare cu energie electrică.
Putere redusă în timpul funcționării motorului.	Perii de carbon din motor sunt puternic uzați și au un contact slab.	Înlocuiti perii de carbon.
Motorul de aspirație funcționează, dar nu poate aspira apă.	Verificați dacă conducta este înfundată. Verificați dacă conducta de aspirație este conectată.	Curățați rezervorul de apă uzată și conducta, reconectați conducta de aspirație și etanșați-o.
Motorul se rotește, dar peria nu se mișcă.	Rotorul și angrenajele sunt uzate, iar contactul este slab.	Înlocuiti rotorul motorului sau angrenajul.
Când tensiunea de alimentare este normală, comutați comutatorul de evacuare, dar	Comutatorul de evacuare este defect, electrovalva de evacuare este arsă, iar orificiul de evacuare a apei din	Înlocuiti comutatorul de evacuare, înlocuiti electrovalva și curățați
apa nu se evacuează.	rezervorul de apă curată este înfundat.	resturile din rezervorul de apă curată.
Mânerul de comandă nu poate fi reglat.	Dinții sunt ruginiți.	Verificați dacă tija de reglare este slăbită; înlocuiți-o sau reparați-o, dacă este necesar.

Schema pieselor

1. Structura principală

Număr piesă	Descriere
1	Cadru de bază
2	Ansamblu racletă
3	Motor perie
4	Ansamblu mâner
5	Rezervor de apă curată 400
6	Rezervor de apă murdară 400
7	Capac rezervor de apă 400

2. Cadru de bază

Număr piesă	Descriere
1	Cadru de bază
2	Rolă cu rulment 200 × 50
3	Roată universală de 2,5 inch
4	Motor de aspirare 24 V, 500 W, 2 straturi
5	Placă de fixare a motorului de aspirare

3. Ansamblu racletă

Număr piesă	Descriere
1	Aspirație pe suport
2	Tijă de conectare a aspirației
3	Suport de aspirație în jos
4	Roată universală de 1,5 inch
5	Aspirație

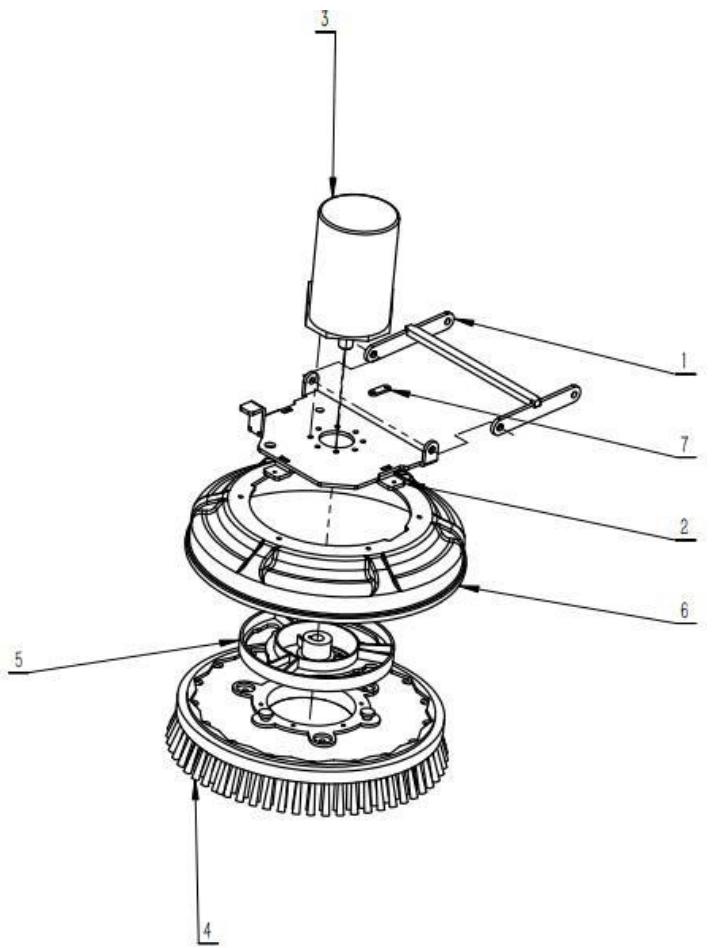

4. Motor perie

Număr piesă	Descriere
1	Tijă de conectare a capului de periere
2	Placă de fixare a motorului
3	Motor perie 24 V, 400 W
4	Placă perie de 16 inch
5	Blocare disc perie
6	Capac perie
7	Placă de tragere

5. Rezervor de apă murdară

Număr piesă	Descriere
1	Rezervor de apă murdară
2	Țeavă de evacuare
3	Țeavă de aspirație a apelor uzate

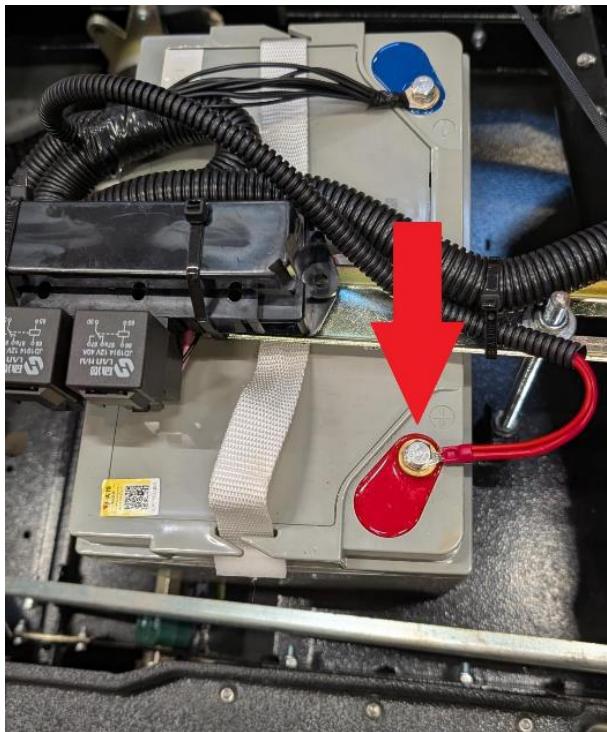

6. Instructiuni de conectare a bateriilor

Atenție!!! înainte de prima utilizare, conectați bateriile. Urmați instrucțiunile de mai jos:

1. Mai întâi, trebuie să ridicați rezervorul de apă. Acesta nu este fixat în niciun fel de aparat.

1. Puneti rezervorul deoparte.

1. Apoi, trebuie să găsiți doi conectori.

1. Conectați acești doi conectori și închideți totul în ordine inversă.
