Produkttype	Gulvvasker
Mærke	Ulsonix
Model	TOPCLEAN BATA 2200
Spænding	24 V
Batteri	12 V / 52 Ah vedligeholdelsesfri
Rengøringsydelse	2200 m²/t
Børstediameter	400 mm
Skraberbredde	580 mm
Kapacitet for rent vandtank	25 L
Kapacitet for spildevandstank	35 L
Motoreffekt for børste	500 W
Motoreffekt for sugeenhed	550 W
Beskyttelsesklasse	IPX3
Mål (L x B x H)	130,5 x 58 x 115 cm
Vægt	82,2 kg
Egnede overflader	Gulve af epoxyharpiks, malede gulve, betongulve og keramiske fliser
Anvendelsesmiljøer	Restauranter, hoteller, caféer, biografer, sportshaller, kontorer
Funktioner	ECO-tilstand, justering af håndtagshøjde, kontrolindikatorer
Vedligeholdelse	Tømning og rengøring af tanke efter hver brug, rengøring af skraber
Sikkerhed	Beskyttelse mod fugt, instruktioner for håndtering af batteriet
Reservedele	Fås hos producenten, reservedelsdiagram er inkluderet i vejledningen
Reparerbarhed	Reparationer af en autoriseret tekniker, udskiftning af kulbørster er mulig

Ofte stillede spørgsmål - TOPCLEAN BATA 2200 Ulsonix

Hvordan installeres batteriet for første brug?

Før første brug skal du tilslutte batteriet. Løft vandtanken, find stikkene, og tilslut derefter den røde ledning til den positive pol og den sorte ledning til den negative pol. Fastgør derefter forbindelserne med de medfølgende skruer. Luk det hele i den modsatte rækkefølge af adskillelsen.

Hvad gør man, hvis motoren ikke starter?

Kontrollér først, at nøgleafbryderen er aktiveret, og at batteriet er korrekt tilsluttet. Hvis problemet fortsætter, skal du kontrollere sikringen og forbindelserne. I vejledningen omfatter de mulige årsager en beskadiget strømafbryder eller en dårlig kontakt på kulbørsterne. Rengør eller udskift børsterne om nødvendigt.

Hvordan aktiveres ECO-tilstanden?

For at skifte til ECO-tilstand skal du trykke længe på sugeknappen i 3 sekunder. Denne tilstand reducerer støj og sparer energi.

Sådan rengøres tankene efter brug?

Efter hver brug skal du tømme tankene for rent vand og spildevand. Rengør spildevandstanken og slangerne for at undgå tilstopning. Skyl dem med rent vand og tør skraberen af med en blød klud.

Hvad er batteriets driftstid?

Driftstiden afhænger af brugsforholdene, men med et batteri på 12 V / 52 Ah kan rengøringsydelsen nå op på 2200 m²/t. For at forlænge levetiden skal du oplade batteriet, så snart det er svagt, og undgå at opbevare det ved nul ladning.

Hvilken type rengøringsmiddel skal bruges?

Brug en egnet rengøringsopløsning til professionelle gulve, såsom epoxyharpiks, beton eller keramiske fliser. Undgå stærkt skummende produkter, da de kan beskadige sugesystemet.

Kan apparatet bruges på alle gulve?

Dette apparat er designet til professionelle gulve: epoxyharpiks, malede gulve, beton og keramiske fliser. Det er egnet til restauranter, hoteller, caféer, biografer, sportshaller og kontorer.

Hvordan vedligeholdes børsten og skraberen?

Rengør skraberen efter hver brug og tør den med en blød klud. Kontrollér regelmæssigt børsten for at fjerne snavs og sørg for, at den roterer frit. Hvis der er synlige skader, skal du udskifte børsten eller børstepladen.

Hvad gør man, hvis batteriet lækker?

Hvis batteriet lækker eller har en revnet kabinet, må du ikke røre det med bare hænder. Bær gummihandsker og støvler. Skyl straks eventuelle syre på huden eller tøjet med vand. Ved kontakt med øjnene skylles grundigt og søg læge. Udskift batteriet.

Hvor findes reservedelene?

Reservedelene fås hos producenten eller en autoriseret forhandler. Se vejledningen for reservedelsdiagrammet med referencenumre, og kontakt expondo via [e-mail] for eventuelle forespørgsler.

BRUGSANVISNING TOPCLEAN BATA 2200 Ulsonix

Denne brugervejledning er oversat ved hjælp af maskinoversættelse. Vi har gjort vores yderste for at sikre, at oversættelsen er korrekt, men vær opmærksom på, at automatiske oversættelser ikke er perfekte og ikke er beregnet til at erstatte menneskelige oversættere. Den officielle version af brugervejledningen er på engelsk. Eventuelle forskelle mellem den oversatte version og den originale engelske tekst er ikke juridisk bindende. Hvis du har spørgsmål vedrørende oversættelsens nøjagtighed, bedes du henvise til den engelske version, som er den officielle reference. Flere sprogversioner er tilgængelige efter anmodning via [e-mail].

Tekniske data

Parameterbeskrivelse	Parameterværdi
Produktnavn	Gulvskrubber
Model	TOPCLEAN BATA 2200
Spænding [V]	24
Batteritype	12 V / 52 Ah
Rengøringseffektivitet [ m2/t ]	2200
Børstediameter [mm]	400
Skraberbredde [mm]	580
Renvandstank [L]	25
Spildevandstank [L]	35
Børstemotor [W]	500
Sugemotor [W]	550
IP-beskyttelsesklasse	IPX3
Dimensioner (LxBxH)	130,5 x 58 x 115 cm
Vægt [kg]	82,2

Beskrivelse af apparatet

Produktet er designet til brug på forskellige erhvervsgulve, herunder overflader af epoxyharpiks, malede overflader, beton og keramiske fliser. Det er velegnet til en række miljøer, såsom restauranter, hoteller, caféer, biografer, fritidsklubber, fitnesscentre og kontorbygninger.

Brugeren er ansvarlig for eventuelle skader, der skyldes utilsigtet brug af enheden.

Handling

E- Knappen til sugeafbryder – tryk og hold nede i 3 sekunder

F- Gå til lydløs energibesparelsestilstand

1. Pak maskinen ud, tag den ud af bakken, sæt den på gulvet, og monter rengøringsbørsten og skraberen.
2. Løft vinkeljusteringshåndtaget til ca. 90°–120°, fjern opsamlingstanken, find batteriets poler, tilslut den røde ledning til den positive pol og den sorte ledning til den negative pol (som vist i figur 2), og fastgør dem med skruer.

Figur 2

A- Tilslutningsskema for batteri

B- Sort ledning
C- Rød ledning

1. Monter spildevandstanken, tilslut sugeslangen, og fyld rentvandstanken med en egnet rengøringsopløsning.
2. Gør dig bekendt med funktionerne og formålene med de enkelte komponenter samt knapperne på betjeningshåndtaget som vist i figur 1.
3. Fastgør skraberen, så den ligger fladt på gulvet. Træk i vinkeljusteringshåndtaget for at indstille den til en behagelig højde for brugeren, og slip derefter håndtaget.
4. Inden maskinen startes, skal du holde fast i betjeningshåndtaget med begge hænder og sikre dig, at der ikke står nogen i nærheden af maskinen for at undgå eventuelle skader, hvis skrubberen pludselig bevæger sig. Aktivér hovedafbryderen, sugemotoren og drænafbryderen på kontrolpanelet; indikatorlamperne lyser op, og maskinen begynder at køre.
5. Tryk og hold sugeknappen nede i 3 sekunder for at gå ind i ECO-tilstand, hvilket reducerer støj og sparer energi.

Grundlæggende instruktioner

1. Selvom maskinen er konstrueret til at være fugtbestandig, skal du under normal brug sikre dig, at der ikke trænger vand ind i de elektriske komponenter for at forhindre kortslutninger eller elektrisk stød. Undgå, at vand eller rengøringsmiddel kommer i kontakt med stikket eller maskinens elektriske kredsløb.
2. Forsøg ikke at skille maskinen ad på egen hånd. Hvis motoren eller kredsløbet er defekt, skal du kontakte os eller en autoriseret forhandler med henblik på reparation.
3. Brug ikke for stor kraft. Brug plasthåndtagene, håndtagene og betjeningsknapperne forsigtigt for at undgå unødvendige skader.
4. Tøm rentvands- og spildevandstankene efter hver brug, og rengør spildevandstanken og rørledningerne for at undgå tilstopninger.
5. Rengør skraberen efter hver brug, og tør den af med en blød klud.
6. Hvis maskinen opbevares i længere tid, skal du oplade batteriet regelmæssigt for at bevare batteriets levetid.

Vedligeholdelse af batteriet

1. Undgå at placere batteriet i et fuldstændigt lukket rum; det skal opbevares i et ventileret område.
2. For at forlænge batteriets levetid skal du oplade det straks, når det er ved at være afladet. Undgå at opbevare batteriet med lav eller ingen opladning i længere perioder, da dette kan medføre skader.
3. Det tilladte driftstemperaturområde for batteriet er -15 °C til 50 °C, hvor den optimale levetid opnås ved 20 °C til 25 °C.
4. Dette er et vedligeholdelsesfrit, forseglet batteri, der kræver minimal pleje. For batterier i et vedligeholdelsesopladningssystem anbefales det at registrere systemets vedligeholdelsesopladningsspænding og omgivelsestemperatur hver måned. Registrer vedligeholdelsesopladningsspændingen for hvert batteri hver sjette måned, og udfør en årlig afbalanceret opladning, hvis der er væsentlige afvigelser. Udfør desuden en kapacitetsafladningstest uden at overskride 50 % af den nominelle kapacitet.
5. Oplad afladede batterier så hurtigt som muligt, da forsinkelser kan gøre opladningen vanskelig. Batterier, der opbevares i længere tid, skal oplades mindst én gang om året.
6. Hvis batteriet viser tegn på uregelmæssigheder, såsom revner i kabinettet, beskadigelse eller lækage, skal det undersøges grundigt, og batteriet skal udskiftes, hvis det er nødvendigt.

Sikkerhedsforanstaltninger vedrørende batteriet

1. Hold batteriet væk fra gnister og åben ild for at undgå risikoen for eksplosion.
2. Rengør batteriet med en fugtig klud; brug af en tør eller syntetisk klud kan skabe statisk elektricitet, hvilket potentielt kan føre til en eksplosion.
3. Undgå at bruge opløsningsmidler som røgelse, sodavand, parfume, benzin, diesel eller andre opløselige organiske rengøringsmidler, da disse kan beskadige batteridækslet og forårsage lækager, brand eller røg.
4. Batteriet må ikke skilles ad. Hvis svovlsyre kommer i kontakt med hud eller tøj, skal det straks skylles af med vand. Ved kontakt med øjnene skal disse skylles med vand, og der skal straks søges lægehjælp.
5. Bær gummihandsker, støvler og andet beskyttelsesudstyr, når du inspicerer eller vedligeholder batterier, for at undgå elektrisk stød.
6. Undgå at placere batteriet i nærheden af varmekilder.

Bortskaffelse af brugte enheder

Denne enhed må ikke bortskaffes via det kommunale affaldssystem. Aflever den til et indsamlings- og genbrugssted for elektriske og elektroniske apparater. Se symbolet på produktet, i brugsanvisningen og på emballagen. De plastmaterialer, der er anvendt til fremstilling af enheden, kan genbruges i henhold til mærkningen. Ved at vælge at genbruge yder du et væsentligt bidrag til beskyttelsen af vores miljø.

Kontakt de lokale myndigheder for at få oplysninger om dit lokale genbrugsanlæg.

Problemløsning

Problem	Mulig årsag	Løsning
Motoren starter langsomt.	Dårlig kontakt mellem kulbørsterne i motoren.	Kontroller, om kulbørsterne er rene, eller udskift dem.
Motoren drejer ikke rundt.	Afbryderen er beskadiget, eller strømkablet er ikke tilsluttet korrekt, eller der er ingen strøm.	Udskift afbryderen, og kontroller, om der er strøm.
Lav effekt, når motoren kører.	Kulbørsterne i motoren er stærkt slidte og har dårlig kontakt.	Udskift kulbørsterne.
Sugemotoren kører, men kan ikke suge vand.	Kontroller, om røret er tilstoppet. Kontroller, om sugeslangen er tilsluttet.	Rengør spildevandstanken og rørledningen, tilslut sugeslangen igen, og tætn den.
Motoren roterer, men børsten bevæger sig ikke.	Rotoren og gearforbindelserne er slidte, og kontakten er dårlig.	Udskift motorens rotor eller gear.
Når forsyningsspændingen er normal, kan du tænde for drænakkumulatoren, men vandet kan ikke drænes.	Drænakkumulatoren er beskadiget, drænventilen er brændt ud, og vandudløbet fra rentvandstanken er tilstoppet.	Udskift dræningskontakten, udskift magnetventilen, og fjern snavs i rentvandsbeholderen.
Betjeningshåndtaget kan ikke justeres.	Rustne tænder.	Kontroller, om justeringsstangen sidder løst; udskift eller reparer den om nødvendigt.

Deldiagram

1. Hovedstrukturen

Delnummer	Beskrivelse af apparatet
1	Bundramme
2	Skraberenhed
3	Børstemotor
4	Håndtagsenhed
5	400 rentvandsbeholder
6	400 spildevandsbeholder
7	400 vandbeholderdæksel

2. Bundramme

Delnummer	Beskrivelse af apparatet
1	Bundramme
2	Lejehjul Φ200X50
3	2,5 tommer universalhjul
4	Vandopsugningsmotor 24 V, 500 W, 2 lag
5	Fastgørelsesplade til vandopsugningsmotor

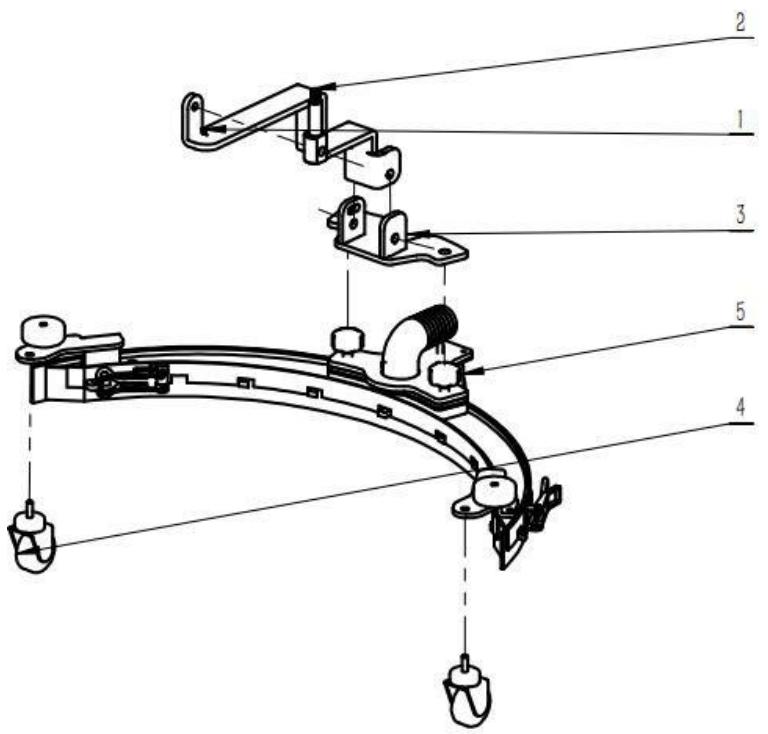

3. Sugelisteenhed

Delnummer	Beskrivelse af apparatet
1	Forbindelsesstang til næse
2	Motorfastgørelsesplade
3	Børstemotor 24 V, 400 W
4	16 tommer børsteplade
5	Lås til børskive
6	Børsteafdækning
7	Trækplade

1. Spildevandstank

Delnummer	Beskrivelse af apparatet
1	Spildevandstank
2	Afløbsrør
3	Afløbssugerør

6. Instruktioner til tilslutning af batteri

Bemærk!!! Før første brug skal du tilslutte batterierne. Følg vejledningen nedenfor:

1. Først skal du løfte vandtanken. Den er ikke fastgjort til enheden på nogen måde.

1. Læg tanken til side.

1. Dernæst skal du finde to stik.

1. Derefter skal du forbinde disse to stik og lukke det hele i omvendt rækkefølge.

B- Svart ledning
C- Rød ledning

1. Deretter må du finne to kontakter.
