KORISNIČKI PRIRUČNIK TOPCLEAN BATA 2200 Ulsonix

Ovaj korisnički priručnik preveden je pomoću strojnog prevođenja. Uložili smo sve napore kako bismo osigurali točnost prijevoda, ali imajte na umu da automatski prijevodi nisu savršeni i nisu namijenjeni zamjeni ljudskih prevoditelja. Službena verzija korisničkog priručnika je na engleskom jeziku. Sve razlike između prevedene verzije i izvornog engleskog teksta nisu pravno obvezujuće. Ako imate pitanja o točnosti prijevoda, molimo pogledajte englesku verziju, koja je službena referenca. Verzije na više jezika dostupne su na zahtjev putem [e-mail].

Tehnički podaci

Opis parametra	Vrijednost parametra
Naziv proizvoda	Stroj za pranje podova
Model	TOPCLEAN BATA 2200
Napon [V]	24
Vrsta baterije	12 V / 52 Ah
Učinkovitost čišćenja [m2/h]	2200
Promjer četke [mm]	400
Širina brisača [mm]	580
Spremnik čiste vode [L]	25
Spremnik prljave vode [L]	35
Motor četke [W]	500
Motor usisavača [W]	550
Klasa IP zaštite	IPX3
Dimenzije (DxŠxV)	130,5 x 58 x 115 cm
Težina [kg]	82,2

Opis

C- Gumb za uključivanje četke

D- Indikatorsko svjetlo

E- Gumb za uključivanje usisavanja, dugi pritisak 3 sekunde

F- Ulaz u tihi način uštede energije

1. Raspakirajte stroj, izvadite ga iz postolja, postavite ga na tlo te instalirajte četku za čišćenje i brisač.
2. Podignite ručku za podešavanje kuta na otprilike 90°\~120°, uklonite spremnik za otpadnu vodu, pronađite priključne konektore baterije, pričvrstite crvenu žicu na pozitivni terminal, a crnu žicu na negativni terminal (kao što je prikazano na Slici 2) i pričvrstite ih vijcima.

Slika 2

A- Dijagram spajanja baterije

B- Crna žica

C- Crvena žica

1. Instalirajte spremnik za otpadnu vodu, spojite usisnu cijev i napunite spremnik čiste vode odgovarajućom otopinom deterdženta.

2. Upoznajte se s funkcijama i svrhom svakog komponenta te gumbima na ručki upravljanja kao što je prikazano na Slici 1.

3. Pričvrstite brisač na mjesto, osiguravajući da leži ravno na tlu. Povucite ručku za podešavanje kuta kako biste je postavili na udobnu visinu za operatera, a zatim je otpustite.
4. Prije pokretanja stroja čvrsto uhvatite ručku upravljanja objema rukama, osiguravajući da nitko ne stoji blizu stroja kako bi se spriječile moguće ozljede ako se stroj iznenada pomakne. Aktivirajte glavnu skloplku, motor usisavanja i skloplku za odvodnju na ploči ručke upravljanja; indikatorska svjetla će se upaliti i stroj će početi raditi.
5. Dugo pritisnite gumb za uključivanje usisavanja 3 sekunde kako biste ušli u ECO način rada, koji smanjuje buku i štedi energiju.

Čišćenje i održavanje

Osnovne upute

1. Iako je stroj dizajniran da bude otporan na vlagu, u normalnoj upotrebi osigurajte da voda ne ulazi u električne komponente kako bi se spriječili kratki spojevi ili električni udari. Izbjegavajte dopuštanje da voda ili deterdžent dođu u kontakt s utikačem za napajanje ili strujnim krugovima uređaja.
2. Ne pokušavajte sami rastavljati stroj. Ako je motor ili strujni krug neispravan, kontaktirajte nas ili ovlaštenog distributera radi popravka.
3. Ne koristite pretjeranu silu. Koristite plastične ručke, poluge i upravljačke gumbe nježno kako biste spriječili nepotrebna oštećenja.
4. Nakon svake upotrebe, ispraznite spremnike čiste i otpadne vode te očistite spremnik otpadne vode i cjevovode kako biste spriječili začepljenja.
5. Očistite brisač nakon svake upotrebe i osušite ga mekom krpom.
6. Ako se stroj dulje vrijeme skladišti, redovito punite bateriju kako biste održali njezin vijek trajanja.

Održavanje baterije

1. Izbjegavajte postavljanje baterije u potpuno zatvoreni prostor; treba biti u prozračnom prostoru.
2. Kako biste produžili vijek trajanja baterije, napunite je odmah kada je razina napunjenosti niska. Izbjegavajte dulje skladištenje baterije pri niskoj ili nultoj razini napunjenosti, jer to može dovesti do oštećenja.
3. Dopušteni raspon radnih temperatura za bateriju je od -15°C do 50°C, s optimalnim vijekom trajanja pri temperaturi od 20°C do 25°C.
4. Ovo je zapečaćena baterija bez potrebe za održavanjem, koja zahtijeva minimalno održavanje. Za baterije u sustavu plutajućeg punjenja preporučuje se mjesečno bilježenje napona plutajućeg punjenja sustava i temperature okoline. Svakih šest mjeseci zabilježite napon plutajućeg punjenja svake baterije i, ako postoje značajne razlike, jednom godišnje provedite izjednačavajuće punjenje. Dodatno, provedite test kapaciteta pražnjenja bez prekoračenja 50% nazivnog kapaciteta.
5. Što prije napunite ispražnjene baterije, jer odgađanje može otežati punjenje. Za baterije u dugotrajnom skladištenju, napunite ih najmanje jednom godišnje.
6. Ako baterija pokazuje abnormalne znakove, kao što su napuklo kućište, oštećenje ili curenje, temeljito je pregledajte i po potrebi zamijenite bateriju.

Mjere opreza za bateriju

1. Držite bateriju podalje od iskri i plamena kako biste spriječili opasnost od eksplozije.

2. Čistite bateriju vlažnom krpom; korištenje suhe ili sintetičke krpe može stvoriti statički elektricitet, što potencijalno može dovesti do eksplozije.

3. Izbjegavajte korištenje otapala poput tamjana, koksa, parfema, benzina, dizela ili drugih topivih organskih sredstava za čišćenje, jer mogu oštetiti poklopac baterije i mogu uzrokovati curenje, požar ili dim.
4. Nemojte rastavljati bateriju. Ako sumporna kiselina dođe u kontakt s kožom ili odjećom, odmah isperite vodom. U slučaju kontakta s očima, isperite vodom i odmah potražite liječničku pomoć.
5. Prilikom pregleda ili održavanja baterija, nosite gumene rukavice, čizme i drugu zaštitnu opremu kako biste spriječili električni udar.
6. Izbjegavajte postavljanje baterije u blizini izvora topline.

Odlaganje rabljenih uređaja

Nemojte odlagati ovaj uređaj u komunalni otpad. Predajte ga na točku za recikliranje i prikupljanje električnih i elektroničkih uređaja. Provjerite simbol na proizvodu, uputama za upotrebu i ambalaži. Plastika korištena za izradu uređaja može se reciklirati prema oznakama na njoj. Odabirom recikliranja dajete značajan doprinos zaštiti našeg okoliša.

Kontaktirajte lokalne vlasti za informacije o lokalnom reciklažnom centru.

Rješavanje problema

Problem	Mogući uzrok	Rješenje
Motor se sporo pokreće.	Loš kontakt ugljenih četkica u motoru.	Provjerite, očistite ili zamijenite ugljenu četkicu.
Motor se ne okreće.	Prekidač napajanja je oštećen, kabel napajanja nije dobro spojen ili nema struje.	Zamijenite prekidač i provjerite ima li struje.
Slaba snaga dok motor radi.	Ugljene četkice u motoru su jako istrošene i imaju loš kontakt.	Zamijenite ugljenu četkicu.
Motor usisavanja radi, ali ne može usisati vodu.	Provjerite je li cijev začepljena. Provjerite je li usisna cijev spojena.	Očistite spremnik otpadnih voda i cjevovod, ponovno spojite usisnu cijev i zaptivite je.
Motor se okreće, ali četka se ne miče.	Rotor i zupčanički spojevi su istrošeni i kontakt je loš.	Zamijenite rotor motora ili zupčanik.
Kada je napon napajanja normalan, uključite prekidač za ispuštanje vode, ali voda se ne može ispustiti.	Prekidač za ispuštanje vode je oštećen, ventil za ispuštanje vode je izgorio, a izlaz vode iz spremnika čiste vode je začepljen.	Zamijenite prekidač za ispuštanje vode, zamijenite elektromagnetski ventil i očistite ostatke u spremniku čiste vode.
Upravljačka ručka se ne može podesiti.	Zahrđali zupci.	Provjerite je li regulacijska šipka labava, po potrebi je zamijenite ili popravite.

Dijagram dijelova

1. Glavna konstrukcija

Broj dijela	Opis
1	Spojnica prednjeg dijela
2	Pločica za pričvršćivanje motora
3	Četkasti motor 24V 400W
4	Ploča četke promjera 16 inča
5	Brava ploče četke
6	Poklopac četke
7	Ploča za povlačenje

5. Spremnik prljave vode

Broj dijela	Opis
1	Spremnik prljave vode
2	Cijev za otpadnu vodu
3	Cijev za usisavanje otpadne vode

6. Upute za spajanje baterija

Napomena!!! Prije prve upotrebe, spojite baterije. Slijedite upute u nastavku:

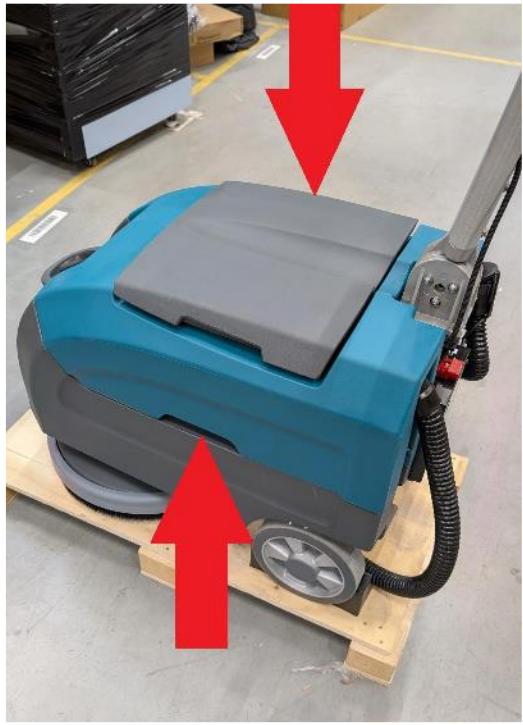

1. Prvo morate podići spremnik za vodu. Nije ni na koji način pričvršćen na uređaj.

1. Potom morate spojiti ta dva priključka i sve zatvoriti obrnutim redoslijedom.
