TOPCLEAN BATA 2200 - Pračka Ulsonix - Bezplatný návod k obsluze

Typ produktu	Podlahová mycí a sušicí stroj
Značka	Ulsonix
Model	TOPCLEAN BATA 2200
Napětí	24 V
Baterie	12 V / 52 Ah bezúdržbová
Čisticí výkon	2200 m²/h
Průměr kartáče	400 mm
Šířka stěrače	580 mm
Objem nádrže na čistou vodu	25 L
Objem nádrže na špinavou vodu	35 L
Výkon motoru kartáče	500 W
Výkon sacího motoru	550 W
Stupeň krytí	IPX3
Rozměry (D x Š x V)	130,5 x 58 x 115 cm
Hmotnost	82,2 kg
Vhodné povrchy	Podlahy z epoxidové pryskyřice, malované, betonové, keramická dlažba
Prostředí použití	Restaurace, hotely, kavárny, kina, sportovní haly, kanceláře
Funkce	Režim ECO, nastavení výšky rukojeti, kontrolky
Údržba	Vyprázdnění a čištění nádrží po každém použití, čištění stěrače
Bezpečnost	Ochrana proti vlhkosti, pokyny pro manipulaci s baterií
Náhradní díly	K dispozici u výrobce, schéma dílů v návodu
Opravitelnost	Opravy autorizovaným technikem, možnost výměny uhlíkových kartáčů

Často kladené otázky - TOPCLEAN BATA 2200 Ulsonix

Jak nainstalovat baterii při prvním použití?

Před prvním použitím je nutné připojit baterii. Zvedněte nádrž na vodu, najděte konektory, poté připojte červený vodič ke kladnému pólu a černý vodič k zápornému pólu. Poté upevněte spojení přiloženými šrouby. Vše uzavřete v opačném pořadí než při demontáži.

Co dělat, když se motor nespustí?

Nejprve zkontrolujte, zda je zapnutý spínač s klíčem a zda je baterie správně připojena. Pokud problém přetrvává, zkontrolujte pojistku a spojení. V návodu jsou jako možné příčiny uvedeny poškozený napájecí spínač nebo špatný kontakt uhlíkových kartáčů. V případě potřeby je vyčistěte nebo vyměňte.

Jak aktivovat režim ECO?

Pro přepnutí do režimu ECO stiskněte a podržte tlačítko sání po dobu 3 sekund. Tento režim snižuje hluk a šetří energii.

Jak vyčistit nádrže po použití?

Po každém použití vyprázdněte nádrže na čistou a špinavou vodu. Vyčistěte nádrž na odpadní vodu a hadice, abyste zabránili ucpání. Opláchněte je čistou vodou a osušte stěrač měkkým hadříkem.

Jaká je výdrž baterie?

Výdrž závisí na podmínkách použití, ale s baterií 12 V / 52 Ah může čisticí výkon dosáhnout 2200 m²/h. Pro zachování životnosti nabíjejte baterii, jakmile je slabá, a vyhněte se skladování s nulovým nabitím.

Jaký typ čisticího prostředku použít?

Použijte vhodný čisticí roztok pro profesionální podlahy, jako jsou epoxidová pryskyřice, beton nebo keramická dlažba. Vyhněte se nadměrně pěnivým přípravkům, které by mohly poškodit sací systém.

Lze přístroj použít na všechny podlahy?

Tento přístroj je určen pro profesionální podlahy: epoxidovou pryskyřici, malované podlahy, beton a keramickou dlažbu. Je vhodný do restaurací, hotelů, kaváren, kin, sportovních hal a kanceláří.

Jak udržovat kartáč a stěrač?

Po každém použití vyčistěte stěrač a osušte jej měkkým hadříkem. Pravidelně kontrolujte kartáč, odstraňujte nečistoty a ujistěte se, že se volně otáčí. Pokud jsou viditelná poškození, vyměňte kartáč nebo kartáčovou desku.

Co dělat při vytečení baterie?

Pokud baterie vykazuje netěsnost nebo prasklý kryt, nedotýkejte se jí holýma rukama. Noste gumové rukavice a boty. Okamžitě opláchněte vodou veškeré stopy kyseliny na kůži nebo oděvu. Při zasažení očí důkladně vypláchněte a vyhledejte lékaře. Vyměňte baterii.

Kde najít náhradní díly?

Náhradní díly jsou k dispozici u výrobce nebo autorizovaného prodejce. V návodu najdete schéma náhradních dílů s referenčními čísly. Pro dotazy kontaktujte expondo na [e-mail].

NÁVOD K OBSLUZE TOPCLEAN BATA 2200 Ulsonix

Tento uživatelský manuál byl přeložen pomocí strojového překladu. Vynaložili jsme veškeré úsilí, abychom zajistili přesnost překladu, ale upozorňujeme, že automatické překlady nejsou dokonalé a nemají nahradit lidské překladatele. Oficiální verze uživatelského manuálu je v angličtině. Případné rozdíly mezi přeloženou verzí a původním anglickým zněním nejsou právně závazné. Máte-li jakékoli dotazy ohledně přesnosti překladu, říd’te se prosím anglickou verzí, která je oficiálním zdrojem. Další jazykové verze jsou k dispozici na vyžádání na adrese [e-mail].

Technické údaje

Popis parametru	Hodnota parametru
Název výrobku	Podlahový čistič
Model	TOPCLEAN BATA 2200
Napětí [V]	24
Typ baterie	12 V / 52 Ah
Účinnost čištění [m2/h]	2200
Průměr kartáče [mm]	400
Šířka stěrky [mm]	580
Nádrž na čistou vodu [l]	25
Nádrž na špinavou vodu [l]	35
Motor kartáče [W]	500
Motor sacího zařízení [W]	550
Třída ochrany IP	IPX3
Rozměry (D x Š x V)	130,5 x 58 x 115 cm
Hmotnost [kg]	82,2

Popis zařízení

Tento výrobek je určen k použití na různých komerčních podlahách, včetně povrchů z epoxidové pryskyřice, lakovaných povrchů, betonu a keramických dlaždic. Je vhodný pro celou řadu prostředí, jako jsou restaurace, hotely, kavárny, kina, kluby volného času, tělocvičny a kancelářské budovy.

Za škody vzniklé v důsledku nesprávného použití zařízení odpovídá uživatel.

Činnost

C- Tlačítko spínače kartáče

D- Kontrolka

E- Tlačítko spínače sání, dlouhé stisknutí po dobu 3 sekund

F- Přepnutí do tichého úsporného režimu

1. Vybalte stroj, vyjměte jej z přepravního podnosu, umístěte na podlahu a namontujte čisticí kartáč a stěrku.
2. Zvedněte rukojeť pro nastavení úhlu do polohy přibližně 90°–120°, vyjměte sběrnou nádrž, najděte svorky baterie, připojte červený vodič ke kladnému pólu a černý vodič k zápornému pólu (jak je znázorněno na obrázku 2) a zajistěte je šrouby.

Obrázek 2

A- Schéma připojení baterie

B- Černý vodič

C- Červený vodič

1. Namontujte nádrž na odpadní vodu, připojte sací hadici a naplňte nádrž na čistou vodu vhodným čisticím roztokem.

2. Seznamte se s funkcemi a účelem jednotlivých součástí a tlačítek na ovládací rukojeti, jak je znázorněno na obrázku 1.

3. Upevněte stěrku tak, aby ležela rovně na podlaze. Zatáhněte za rukojeť pro nastavení úhlu, abyste ji nastavili do výšky pohodlné pro obsluhu, a poté ji uvolněte.
4. Před spuštěním stroje pevně uchopte ovládací rukojeť oběma rukama a ujistěte se, že v blízkosti stroje nikdo nestojí, abyste předešli možnému zranění v případě náhlého pohybu mycího stroje. Zapněte hlavní vypínač, motor sání a vypínač odtoku na ovládacím panelu; rozsvítí se kontrolky a stroj se uvede do provozu.
5. Dlouhým stisknutím tlačítka sání po dobu 3 sekund přepněte do režimu ECO, který snižuje hlučnost a šetří energii.

ČISTĚNÍ A ÚDRŽBA

Základní pokyny

1. Ačkoli je stroj navržen tak, aby byl odolný proti vlhkosti, při běžném používání dbejte na to, aby se voda nedostala do elektrických součástí, a zabránili tak zkratům nebo úrazu elektrickým proudem. Zabraňte kontaktu vody nebo čisticího prostředku s napájecí zástrčkou nebo obvody v těle stroje.
2. Nepokoušejte se stroj rozebírat sami. V případě poruchy motoru nebo elektrického obvodu se obraťte na nás nebo na autorizovaného prodejce s žádostí o opravu.
3. Nepoužívejte nadměrnou sílu. S plastovými rukojeťmi, pákami a ovládacími tlačítky zacházejte šetrně, abyste předešli zbytečnému poškození.
4. Po každém použití vyprázdněte nádrž na čistou vodu i nádrž na odpadní vodu a vyčistěte nádrž na odpadní vodu a potrubí, abyste předešli ucpání.
5. Po každém použití vyčistěte stěrku a osušte ji měkkým hadříkem.
6. Pokud je stroj delší dobu uložen, pravidelně dobíjejte baterii, abyste zachovali její životnost.

Údržba baterie

1. Nevystavujte baterii v zcela uzavřeném prostoru; měla by být umístěna na větraném místě.
2. Chcete-li prodloužit životnost baterie, dobíjejte ji včas, jakmile se její nabití sníží. Vyhněte se dlouhodobému skladování baterie s nízkým nebo nulovým nabitím, protože by to mohlo vést k jejímu poškození.
3. Přípustný rozsah provozních teplot baterie je -15 °C až 50 °C, přičemž optimální životnosti je dosaženo při teplotách 20 °C až 25 °C.
4. Jedná se o bezúdržbovou uzavřenou baterii, která vyžaduje minimální péči. U baterií v systému udržovacího nabíjení se doporučuje měsíčně zaznamenávat napětí udržovacího nabíjení systému a teplotu okolí. Každých šest měsíců zaznamenejte napětí udržovacího nabíjení každé baterie a v případě výrazných odchylek provedte jednou ročně vyrovnávací nabíjení. Dále provedte test vybíjení kapacity, přičemž nepřekračujte 50 % jmenovité kapacity.
5. Vybitou baterii co nejdříve dobijte, protože odklad může dobíjení zkomplikovat. Baterie, které jsou dlouhodobě skladovány, dobíjejte alespoň jednou ročně.
6. Pokud baterie vykazuje neobvyklé známky, jako je prasklý plášť, poškození nebo únik elektrolytu, důkladně ji zkontrolujte a v případě potřeby ji vyměňte.

Bezpečnostní opatření týkající se baterií

1. Baterii uchovávejte mimo dosah jisker a otevřeného ohně, abyste předešli riziku výbuchu.

2. Baterii čistěte vlhkým hadříkem; použití suchého nebo syntetického hadříku může vyvolat statickou elektrinu, což může vést k výbuchu.

3. Nepoužívejte rozpouštědla, jako jsou vonné tyčinky, kolová voda, parfémy, benzín, nafta nebo jiné rozpustné organické čisticí prostředky, protože mohou poškodit kryt baterie a způsobit únik kapaliny, požár nebo kouř.
4. Baterii nerozebírejte. Pokud se kyselina sírová dostane do kontaktu s pokožkou nebo oděvem, okamžitě ji opláchněte vodou. V případě zasažení očí je vypláchněte vodou a neprodleně vyhledejte lékařskou pomoc.
5. Při kontrole nebo údržbě baterií noste gumové rukavice, holínky a další ochranné pomůcky, abyste předešli úrazu elektrickým proudem.
6. Baterii neinstalujte v blízkosti zdrojů tepla.

Likvidace použitých zařízení

Toto zařízení nevyhazujte do komunálního odpadu. Odevzdejte jej do sběrného místa pro recyklaci elektrických a elektronických zařízení. Zkontrolujte symbol na výrobku, v návodu k použití a na obalu. Plasty použité při výrobě zařízení lze recyklovat podle jejich označení. Rozhodnutím pro recyklaci významně přispíváte k ochraně životního prostředí.

Obratte se na místní úřady, kde získáte informace o místním recyklačním zařízení.

Řešení problémů

Problém	Možná příčina	Řešení
Motor se rozbíhá pomalu.	Špatný kontakt uhlíkových kartáčů v motoru.	Zkontrolujte, zda jsou uhlíkové kartáče čisté, případně je vyměňte.
Motor se neotáčí.	Vypínač je poškozen, napájecí kabel není správně zapojen nebo není k dispozici napájení.	Vyměňte vypínač a zkontrolujte, zda je k dispozici napájení.
Nízký výkon při chodu motoru.	Uhlíkové kartáče v motoru jsou silně opotřebované a mají špatný kontakt.	Vyměňte uhlíkové kartáče.
Sací motor běží, ale nedokáže nasávat vodu.	Zkontrolujte, zda není ucpané potrubí.Zkontrolujte, zda je sací potrubí správně připojeno.	Vyčistěte odpadní nádrž a potrubí, znovu připojte sací potrubí a utěsněte ho.
Motor se otáčí, ale kartáč se nepohybuje.	Spojky rotoru a převodovky jsou opotřebované a mají špatný kontakt.	Vyměňte rotor motoru nebo převodovku.
Při normálním napájecím napětí zapněte vypínač vypouštění, ale voda se nevypouští.	Vypínač vypouštění je poškozen, vypouštěcí ventil je spálený a výstup vody z nádrže na čistou vodu je ucpaný.	Vyměňte vypínač vypouštění, vyměňte elektromagnetický ventil a odstraňte nečistoty z nádrže na čistou vodu.
Ovládací páku nelze nastavit.	Zrezivělé hroty.	Zkontrolujte, zda není uvolněná nastavovací tyč; v případě potřeby ji vyměňte nebo opravte.

Schéma součástí

1. Hlavní konstrukce

Číslo dílu	Popis zařízení
1	Základní rám
2	Sestava stěrky
3	Motor kartáče
4	Sestava rukojeti
5	Nádrž na čistou vodu 400
6	Nádrž na špinavou vodu 400
7	Kryt nádrže na vodu 400

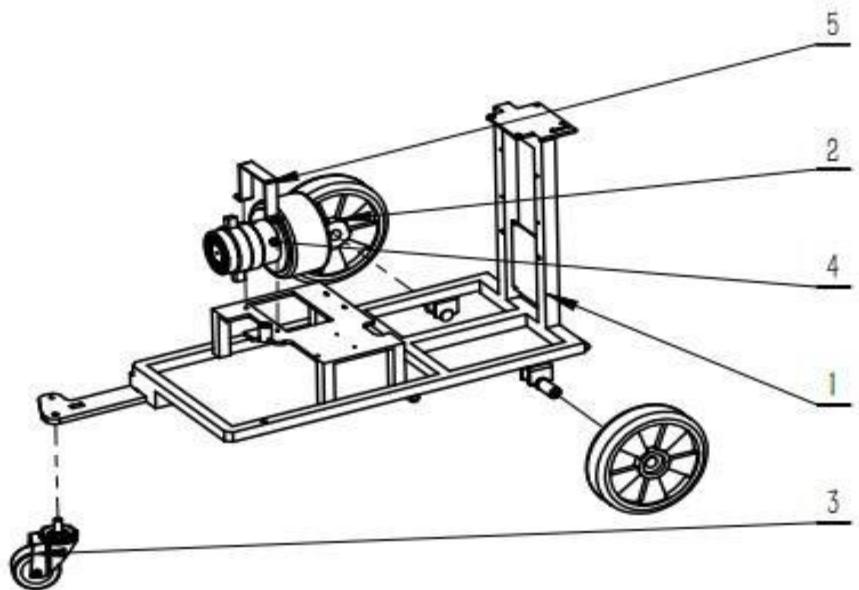

2. Základní rám

Číslo dílu	Popis zařízení
1	Základní rám
2	Kolečko s ložiskem Φ200X50
3	2,5palcové univerzální kolečko
4	Motor pro sání vody 24 V, 500 W, 2 vrstvy
5	Upevňovací deska motoru pro sání vody

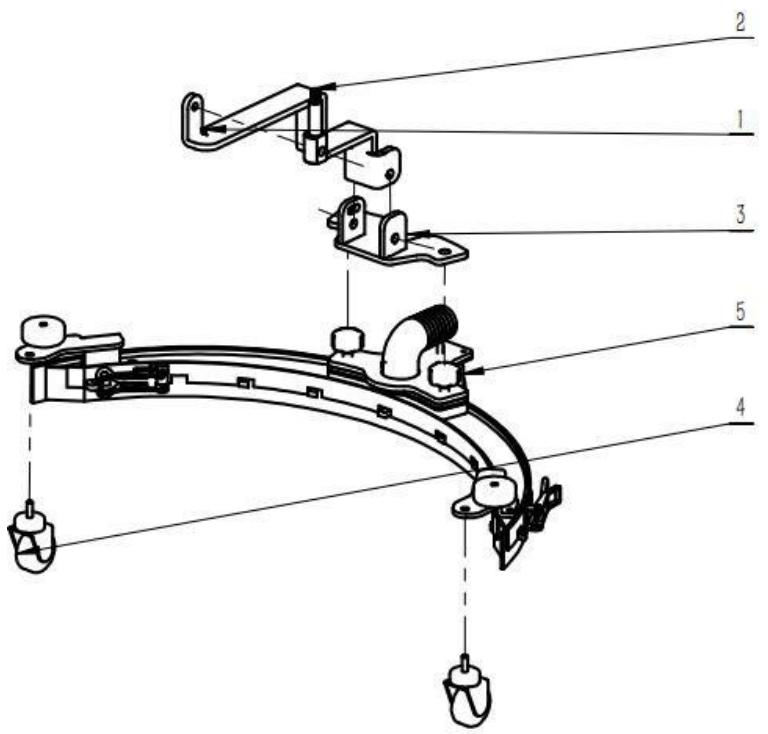

3. Sestava stěrky

Číslo dílu	Popis zařízení
1	Sací jednotka na stojanu
2	Sací ojnice
3	Sací jednotka na spodním stojanu
4	1,5palcové univerzální kolečko
5	Sání

4. Motor kartáče

Číslo dílu	Popis zařízení
1	Spojovací tyč přední části
2	Upevňovací deska motoru
3	Motor kartáče 24 V, 400 W
4	16-palcová deska kartáče
5	Zámek kartáčového kotouče
6	Kryt kartáče
7	Tažná deska

1. Nádrž na špinavou vodu


Číslo dílu	Popis zařízení
1	Nádrž na špinavou vodu
2	Odpadní trubka
3	Sací trubka pro odpadní vodu

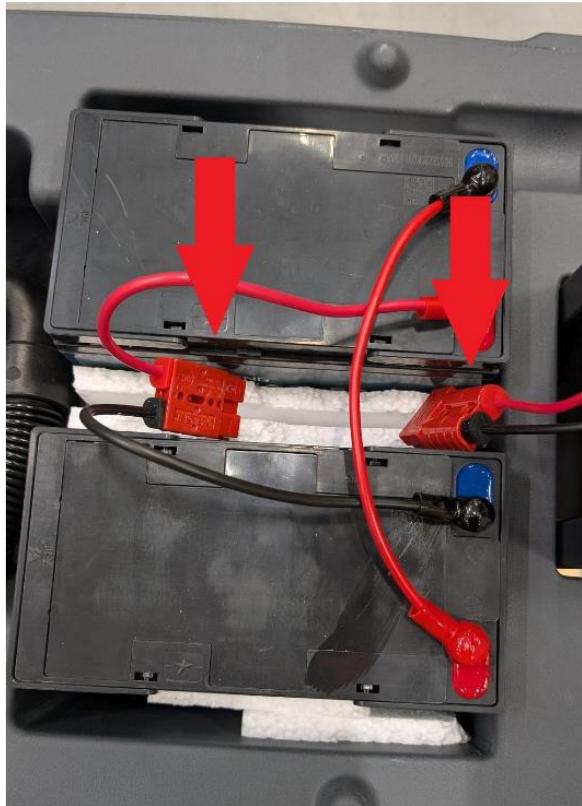

6. Pokyny k připojení baterií

Poznámka!!! Před prvním použitím připojte baterie. Postupujte podle následujících pokynů:

1. Nejprve je třeba zvednout nádrž na vodu. Není k zařízení nijak připevněna.

1. Odložte nádrž stranou.

1. Dále je třeba najít dva konektory.

1. Poté je třeba tyto dva konektory propojit a vše uzavřít v opačném pořadí.

C- Tlačidlo spúšťača kefy

D- Kontrolka

E- Tlačidlo spúšťača sacieho mechanizmu, stlačte a podržte 3 sekundy

F- Prepnutie do tichého úsporného režimu

1. Vybalte stroj, vyberte ho z prepravného podnosu, umiestnite na podlahu a namontujte čistiacu kefu a stierku.
2. Nastavte rukováť na reguláciu uhla do polohy približne 90° až 120°, vyberte zbernú nádrž, nájdite svorky batérie, pripojte červený vodič k kladnému pólu a čierny vodič k zápornému pólu (ako je znázornené na obrázku 2) a zaistite ich skrutkami.

Obrázok 2

A- Schéma pripojenia batérie

B- Čierny vodič

C- Červený vodič

Likvidácia použitých zariadení

Diel č.	Popis
1	Základný rám
2	Súprava stierky
3	Motor kefy
4	Súprava rukoväte
5	Nádrž na čistú vodu 400
6	Nádrž na špinavú vodu 400
7	Kryt nádrže na vodu 400

2. Základný rám

Diel č.	Popis
1	Sací systém na stojane
2	Spojovacia tyč sacieho systému
3	Sací systém na spodnom stojane
4	1,5-palcové univerzálne koleso
5	Sací systém

4. Motor kefy

Diel č.	Popis
1	Spojovacia tyč prednej časti
2	Upevňovacia doska motora
3	Motor kefy 24 V, 400 W
4	16-palcová doska kefy
5	Zámok kefového disku
6	Kryt kefy
7	Ťahová doska

5. Nádrž na špinavú vodu

1. Odložte nádrž nabok.
