NAVODILA ZA UPORABO TOPCLEAN BATA 2200 Ulsonix

Ta uporabniški priročnik je bil preveden z uporabo strojnega prevajanja. Prizadevali smo si, da bi zagotovili natančnost prevoda, vendar upoštevajte, da avtomatizirani prevodi niso popolni in niso namenjeni nadomestitvi človeških prevajalcev. Uradna različica uporabniškega priročnika je v angleščini. Morebitne razlike med prevedeno različico in izvirnikom v angleščini niso pravno zavezujoče. Če imate kakršna koli vprašanja glede točnosti prevoda, se prosimo sklicujte na angleško različico, ki je uradno merilo. Več jezikovnih različic je na voljo na zahtevo preko [e-mail].

Tehnični podatki

Opis parametra	Vrednost parametra
Ime izdelka	Stroj za čiščenje tal
Model	TOPCLEAN BATA 2200
Napetost [V]	24
Tip akumulatorja	12 V / 52 Ah
Učinkovitost čiščenja [m2/h]	2200
Premer krtače [mm]	400
Širina brisalca [mm]	580
Rezervoar za čisto vodo [L]	25
Rezervoar za umazano vodo [L]	35
Motor krtače [W]	500
Motor sesalnika [W]	550
Razred zaščite IP	IPX3
Dimenzije (D x Š x V)	130,5 x 58 x 115 cm
Teža [kg]	82,2

Opis

Izdelek je namenjen uporabi na različnih komercialnih tleh, vključno s površinami iz epoksi smole, pobarvanimi, betonskimi in keramičnimi ploščicami. Primeren je za različne prostore, kot so restavracije, hoteli, kavarne, kinematografi, rekreativni klubi, telovadnice in poslovne stavbe.

Uporabnik je odgovoren za morebitno škodo, ki nastane zaradi nepravilne uporabe naprave.

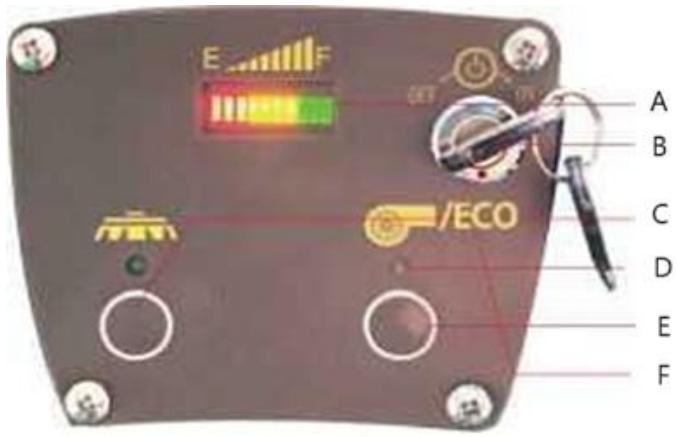

Delovanje

F- Vklop tihega varčevanja z energijo

1. Razpakirajte napravo, jo vzemite iz pladnja, postavite na tla ter namestite čistilno krtačo in brisalo.
2. Dvignite ročaj za nastavitev kota na približno 90°–120°, odstranite zbiralnik za odpadno vodo, poiščite priključke akumulatorja, rdeči kabel priključite na pozitivni pol, črni kabel pa na negativni pol (kot je prikazano na sliki 2) in jih pritrdite z vijaki.

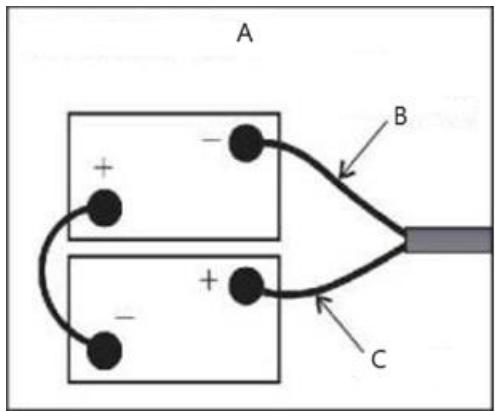

Slika 2

A- Shema priključitve akumulatorja

B- Črni vodnik

C- Rdeči vodnik

1. Namestite rezervoar za odpadno vodo, priključite sesalno cev in napolnite rezervoar za čisto vodo z ustrezno raztopino čistila.
2. Seznanite se s funkcijami in namenom posameznih sestavnih delov ter gumbov na ročaju za upravljanje, kot je prikazano na sliki 1.
3. Pritrdite brisalec na mesto in poskrbite, da leži ravno na tleh. Potegnite ročaj za nastavitev kota, da ga nastavite na višino, ki je udobna za upravljavca, nato ga spustite.
4. Preden zagnate stroj, z obema rokama trdno primite krmilo in se prepričajte, da v bližini stroja ni nikogar, da bi preprečili morebitne poškodbe, če bi se čistilni stroj nenadoma premaknil. Vklopite glavno stikalo, stikalo sesalnega motorja in stikalo za odvod vode na plošči krmilne ročice; prižgale se bodo kontrolne lučke in stroj bo začel delovati.
5. Stikalo za sesanje pritisnite in držite 3 sekunde, da vstopite v način ECO, ki zmanjša hrup in varčuje z energijo.

Čiščenje in vzdrževanje

Osnovna navodila

1. Čeprav je naprava zasnovana tako, da je odporna proti vlagi, pri običajni uporabi poskrbite, da voda ne pride v stik z električnimi komponentami, da bi preprečili kratke stike ali električne šoke. Preprečite, da bi voda ali detergent prišla v stik z vtičnico ali električnimi vezji ohišja.
2. Ne poskušajte naprave razstaviti sami. Če je motor ali električni krog okvarjen, se za popravilo obrnite na nas ali pooblaščenega prodajalca.
3. Ne uporabljajte prekomerne sile. Plastične ročaje, ročice in upravljalne gumbe uporabljajte nežno, da preprečite nepotrebno poškodovanje.
4. Po vsaki uporabi izpraznite rezervoarja za čisto in odpadno vodo ter očistite rezervoar za odpadno vodo in cevi, da preprečite zamašitve.
5. Po vsaki uporabi očistite brisalo in ga osušite z mehko krpo.
6. Če napravo shranjujete za daljše obdobje, redno polnite akumulator, da ohranite njegovo življenjsko dobo.

Vzdrževanje akumulatorja

1. Akumulatorja ne shranjujte v popolnoma zaprtem prostoru; shranjujte ga v prezračenem prostoru.
2. Da bi podaljšali življenjsko dobo akumulatorja, ga takoj napolnite, ko se raven napolnjenosti zniža. Izogibajte se daljši shranjevanju akumulatorja z nizko ali ničelno napolnjenostjo, saj lahko to povzroči poškodbe.
3. Dovoljeno območje delovnih temperatur za baterijo je od -15 °C do 50 °C, optimalna življenjska doba pa se doseže pri temperaturah od 20 °C do 25 °C.
4. To je brez vzdrževanja zaprta baterija, ki zahteva minimalno vzdrževanje. Pri baterijah v sistemu vzdrževalnega polnjenja se priporoča, da mesečno beležite napetost vzdrževalnega polnjenja sistema in temperaturo okolja. Vsake šest mesecev zabeležite napetost vzdrževalnega polnjenja vsake baterije, v primeru večjih odstopanj pa enkrat letno izvedite uravnoteženo polnjenje. Poleg tega opravite preskus praznjenja zmogljivosti, ne da bi presegli 50 % nazivne zmogljivosti.
5. Prazne baterije čim prej ponovno napolnite, saj lahko zamude otežijo ponovno polnjenje. Baterije, ki so shranjene za dalj časa, napolnite vsaj enkrat letno.
6. Če baterija kaže nenormalne znake, kot so razpokan ohišje, poškodbe ali uhajanje, jo temeljito preglejte in po potrebi zamenjajte.

Varnostni ukrepi pri ravnanju z baterijami

1. Baterijo hranite stran od isker in ognja, da preprečite nevarnost eksplozije.
2. Baterijo očistite z vlažno krpo; uporaba suhe ali sintetične krpe lahko povzroči nastanek statične elektrike, kar lahko privede do eksplozije.
3. Izogibajte se uporabi topil, kot so kadilo, kokakola, parfum, bencin, dizel ali druga topna organska čistila, saj lahko poškodujejo pokrov baterije in povzročijo uhajanje, požar ali dim.
4. Baterije ne razstavljajte. Če pride žveplova kislina v stik s kožo ali oblačili, jo takoj sperite z vodo. Pri stiku z očmi jih izperite z vodo in nemudoma poiščite zdravniško pomoč.
5. Pri pregledovanju ali vzdrževanju baterij nosite gumijaste rokavice, škornje in drugo zaščitno opremo, da preprečite električni udar.
6. Baterije ne nameščajte v bližini virov toplote.

Odlaganje izrabljenih naprav

Te naprave ne odlagajte v sistem za komunalne odpadke. Odnesite jo v zbirni center za recikliranje električnih in elektronskih naprav. Preverite simbol na izdelku, v navodilih za uporabo in na embalaži. Plastika, iz katere je naprava izdelana, se lahko reciklira v skladu z oznakami na njej. Z odločitvijo za recikliranje pomembno prispevate k varstvu našega okolja.

Za informacije o lokalnem centru za recikliranje se obrnite na lokalne oblasti.

Odpravljanje težav

Težava	Možni vzrok	Rešitev
Motor se počasi zaganj.	Slab stik ogljikovih krtač v motorju.	Preverite, očistite ali zamenjajte ogljikovo krtačo.
Motor se ne vrti.	Stikalo za vklop je poškodovano, napajalni kabel ni pravilno priključen ali ni napetosti.	Zamenjajte stikalo in preverite, ali je na voljo električna energija.
Šibka moč med delovanjem motorja.	Ogljene krtače v motorju so močno obrabljene in imajo slab stik.	Zamenjajte ogljeno krtačo.
Sesalni motor deluje, vendar ne more sesati vode.	Preverite, ali je cev zamašena.Preverite, ali je sesalna cev priključena.	Očistite rezervoar za odpadno vodo in cevovod, ponovno priključite sesalno cev in jo zatesnite.
Motor se vrti, vendar se krtača ne premika.	Rotor in zobniški sklopi so obrabljeni, stik pa je slab.	Zamenjajte rotor motorja ali zobnik.
Ko je napetost napajanja normalna, vklopite stikalo za izpraznjevanje, vendar se voda ne izprazni.	Stikalo za izpraznjevanje je poškodovano, izpustni ventil je pregorel, izhod za vodo iz rezervoarja za čisto vodo pa je zamašen.	Zamenjajte stikalo za izpraznjevanje, zamenjajte elektromagnetni ventil in očistite ostanke v rezervoarju za čisto vodo.
Ročaja za upravljanje ni mogoče nastaviti.	Zarjaveli zobci.	Preverite, ali je nastavljiva palica ohlapna; po potrebi jo zamenjajte ali popravite.

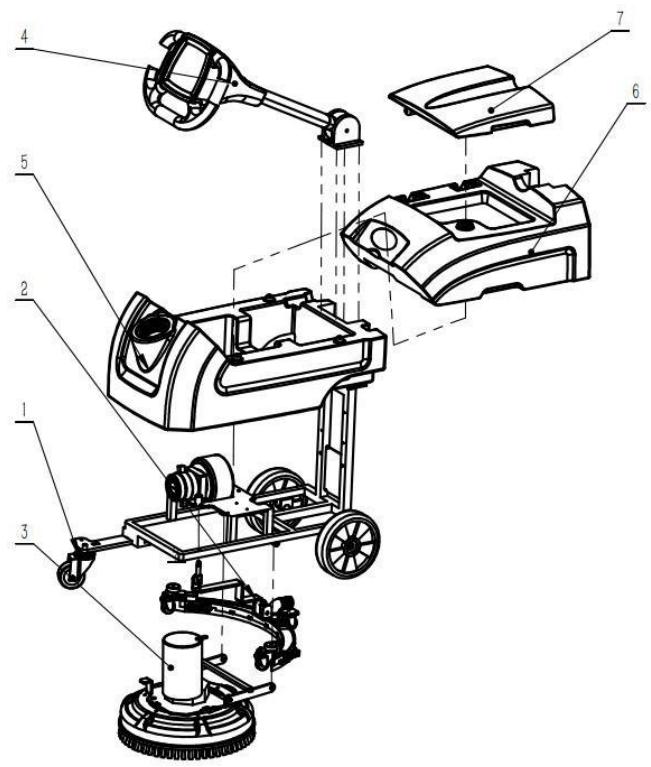

Shema sestavnih delov

1. Glavna konstrukcija

Številka dela	Opis
1	Osnovni okvir
2	Ležajno kolesce Φ200X50
3	2,5-palčno univerzalno kolo
4	Motor za sesanje vode 24 V, 500 W, 2 sloja
5	Pritrdilna plošča za motor za sesanje vode

3. Skupina brisalca

Številka dela	Opis
1	Sesalna naprava na stojalu
2	Povezovalna palica za sesanje
3	Stojal za sesanje navzdol
4	1,5-palčno univerzalno kolo
5	Sesalna enota

4. Motor krtače

Številka dela	Opis
1	Povezovalna palica nosilca
2	Pritrdilna plošča motorja
3	Motor krtače 24 V, 400 W
4	16-palčna plošča krtače
5	Zaporni mehanizem diska krtače
6	Pokrov krtače
7	Vlečna plošča

6. Navodila za priključitev akumulatorjev

Opomba!!! Pred prvo uporabo priključite akumulatorje. Upoštevajte spodnja navodila:

1. Najprej morate dvigniti rezervoar za vodo. Ta ni na noben način pritrjen na napravo.

1. Nato poiščite dva priključka.

1. Nato morate ta dva priključka povezati in vse zapreti v obratnem vrstnem redu.
