MANUAL DE USUARIO TOPCLEAN BATA 2200 Ulsonix

MANUAL DE INSTRUCCIONES

HASZNÁLATI ÚTMUTATÓ

BRUGSANVISNINGENKEL

KÄYTTÖOHJE

GEBRUIKSAANWIJZING

BRUKSANVISNING

Este manual de usuario se ha traducido mediante traducción automática. Hemos hecho todo lo posible para garantizar que la traducción sea precisa, pero ten en cuenta que las traducciones automáticas no son perfectas y no pretenden sustituir a los traductores humanos. La versión oficial del manual de usuario está en inglés. Cualquier diferencia entre la versión traducida y el original en inglés no tiene validez legal. Si tiene alguna duda sobre la precisión de la traducción, consulte la versión en inglés, que es la referencia oficial. Están disponibles versiones en más idiomas previa solicitud a [e-mail].

Características técnicas

Descripción del parámetro	Valor del parámetro
Nombre del producto	Fregadora de suelos
Modelo	TOPCLEAN BATA 2200
Tensión [V]	24
Tipo de pilas	12 V / 52 Ah
Eficiencia de limpieza [ m2/h ]	2200
Diámetro del cepillo [mm]	400
Ancho de la escobilla [mm]	580
Tanque para agua limpia [L]	25
Tanque para agua sucia [L]	35
Motor del cepillo [W]	500
Motor de succión [W]	550
Clase de protección IP	IPX3
Dimensiones (L x An x Al)	130,5 x 58 x 115 cm
Peso [kg]	82,2

Descripción del dispositivo

El producto está diseñado para su uso en diversos suelos comerciales, incluidas superficies de resina epoxi, pintadas, de hormigón y de baldosas cerámicas. Es adecuado para una amplia variedad de entornos, como restaurantes, hoteles, cafeterías, cines, clubes de ocio, gimnasios y edificios de oficinas.

El usuario es responsable de cualquier daño que resulte de un uso indebido del dispositivo.

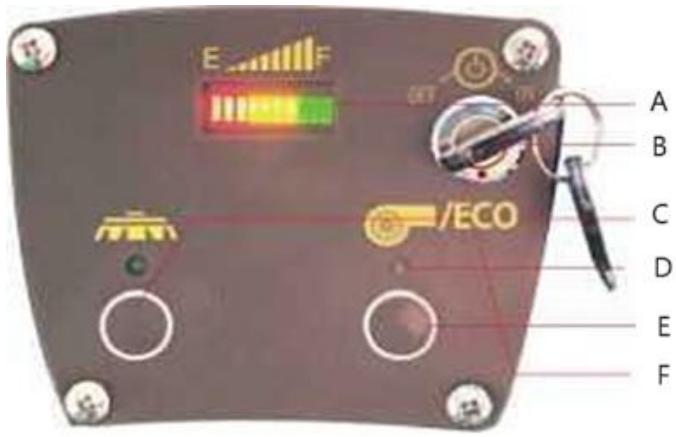

Actividad

A- Indicador de batería
B- Interruptor de llave

C- Botón del interruptor del cepillo

D- Testigo

E- Botón del interruptor de succión: mantener pulsado durante 3 segundos

F- Activar el modo silencioso de ahorro de energía

1. Desembale la máquina, sáquela de la bandeja, colóquela en el suelo e instale el cepillo de limpieza y la escobilla de goma.
2. Levanta la palanca de ajuste del ángulo hasta aproximadamente 90°\~120°, retira el depósito de recuperación, localiza los bornes de la batería, conecta el cable rojo al borne positivo y el cable negro al borne negativo (tal y como se muestra en la figura 2) y fíjalos con tornillos.

Figura 2

A- Esquema de conexión de la batería

B- Cable negro

C- Cable rojo

1. Instale el tanque para aguas residuales, conecte el tubo de succión y llene el tanque para agua limpia con una solución detergente adecuada.
2. Familiarícese con las funciones y finalidades de cada componente y con los botones de la palanca de control, tal y como se muestra en la Figura 1.
3. Fije la escobilla en su sitio, asegurándose de que quede apoyada en el suelo. Tire de la palanca de ajuste del ángulo para fijarla a una altura cómoda para el operario y, a continuación, suéltela.
4. Antes de poner en marcha la máquina, sujete firmemente la palanca de control con ambas manos, asegurándose de que no haya nadie cerca de la máquina para evitar posibles lesiones si la fregadora se mueve repentinamente. Active el interruptor principal, el motor de succión y el interruptor de drenaje situados en el panel de la palanca de control; se encenderán las luces indicadoras y la máquina comenzará a funcionar.
5. Mantenga pulsado el botón del interruptor de succión durante 3 segundos para activar el modo ECO, que reduce el ruido y ahorra energía.

Limpieza y mantenimiento

Instrucciones básicas

1. Aunque la máquina está diseñada para ser resistente a la humedad, en condiciones normales de uso, asegúrese de que no entre agua en los componentes eléctricos para evitar cortocircuitos o descargas eléctricas. Evite que el agua o el detergente entren en contacto con el enchufe de alimentación o los circuitos del cuerpo de la máquina.
2. No intentes desmontar la máquina por tu cuenta. Si el motor o el circuito presentan algún fallo, ponte en contacto con nosotros o con un distribuidor autorizado para su reparación.
3. No ejerzas una fuerza excesiva. Utiliza con cuidado las asas de plástico, las palancas y los botones de control para evitar daños innecesarios.
4. Después de cada uso, vacíe los tanques para agua limpia y para aguas residuales, y limpie el tanque para aguas residuales y las tuberías para evitar atascos.
5. Limpie la escobilla de goma después de cada uso y séquela con un paño suave.
6. Si la máquina va a permanecer almacenada durante un periodo prolongado, cargue la batería con regularidad para mantener su vida útil.

Mantenimiento de la batería

1. Evite colocar la batería en un espacio completamente cerrado; debe estar en un lugar ventilado.
2. Para prolongar la vida útil de la batería, recárguela sin demora cuando el nivel de carga sea bajo. Evite almacenar la batería con un nivel de carga bajo o nulo durante períodos prolongados, ya que esto puede provocar daños.
3. El rango de temperatura de funcionamiento admisible para la batería es de -15 °C a 50 °C, alcanzándose una vida útil óptima entre 20 °C y 25 °C.

4. Se trata de una batería sellada que no requiere mantenimiento, por lo que su cuidado es mínimo. En el caso de las baterías instaladas en un sistema de carga flotante, se recomienda registrar mensualmente la tensión de carga flotante del sistema y la temperatura ambiente. Anote la tensión de carga flotante de cada batería cada seis meses y, si se observan discrepancias significativas, realice una carga equilibrada anual. Además, lleve a cabo una prueba de descarga de capacidad sin superar el 50 % de la capacidad nominal.

5. Recarga las baterías descargadas lo antes posible, ya que los retrasos pueden dificultar la recarga. En el caso de las baterías almacenadas durante un periodo prolongado, recárgalas al menos una vez al año.

6. Si la batería presenta signos anómalos, como grietas en la carcasa, daños o fugas, inspecciónalaminuciosamente y sustitúyela si es necesario.

Precauciones con la batería

1. Mantenga la batería alejada de chispas y llamas para evitar el riesgo de explosión.
2. Limpie la batería con un paño húmedo; el uso de un paño seco o sintético puede generar electricidad estática, lo que podría provocar una explosión.
3. Evite utilizar disolventes como incienso, agua con gas, perfume, gasolina, gasóleo u otros limpiadores orgánicos solubles, ya que pueden dañar la cubierta de la batería y provocar fugas, incendios o humo.
4. No desmonte la batería. Si el ácido sulfúrico entra en contacto con la piel o la ropa, enjuague inmediatamente con agua. En caso de contacto con los ojos, enjuague con agua y acuda al médico sin demora.
5. Al inspeccionar o realizar el mantenimiento de las baterías, utilice guantes de goma, botas y otros equipos de protección para evitar descargas eléctricas.
6. Evite instalar la batería cerca de fuentes de calor.

Eliminación de dispositivos usados

No deseche este dispositivo en los sistemas de residuos municipales. Entréguelo en un punto de recogida y reciclaje de aparatos eléctricos y electrónicos. Compruebe el símbolo que figura en el producto, el manual de instrucciones y el embalaje. Los plásticos utilizados en la fabricación del dispositivo pueden reciclarse siguiendo las indicaciones de sus marcas. Al optar por el reciclaje, está contribuyendo de manera significativa a la protección de nuestro medio ambiente.

Ponte en contacto con las autoridades locales para obtener información sobre tu centro de reciclaje más cercano.

Resolución de problemas

Problema	Posible causa	Solución
El motor arranca lentamente.	Mal contacto de las escobillas de carbón del motor.	Comprueba, limpia o sustituye las escobillas de carbón.
El motor no gira.	El interruptor de encendido está dañado, el cable de alimentación no está bien conectado o no hay corriente.	Sustituya el interruptor y compruebe si hay corriente eléctrica.
Potencia reducida cuando el motor está en funcionamiento.	Las escobillas de carbón del motor están muy desgastadas y presentan un mal contacto.	Sustituya las escobillas de carbón.
El motor de succión funciona, pero no aspira agua.	Compruebe si la tubería está obstruida. Compruebe si la tubería de succión está conectada.	Limpia el depósito de aguas residuales y la tubería, vuelve a conectar el tubo de succión y sella la unión.
El motor gira, pero el cepillo nose mueve.	El rotor y las juntas del engranaje estándesgastados y el contacto es deficiente.	Sustituye el rotor del motor o elengranaje.
Cuando la tensión de alimentación es normal, al activar el interruptor de vaciado no se vacía el agua.	El interruptor de vaciado está dañado, la válvula de vaciado está quemada y la salida de agua del tanque para agua limpia está obstruida.	Sustituya el interruptor de vaciado, sustituya la válvula solenoide y limpie los residuos del tanque para agua limpia.
No se puede ajustar la palanca de control.	Púas oxidadas.	Compruebe si la varilla de ajuste está suelta; sustitúyala o repárela si es necesario.

Diagrama de piezas

1. Estructura principal

Número del elemento	Descripción del dispositivo
1	Bastidor base
2	Conjunto de la escobilla
3	Motor del cepillo
4	Conjunto del mango
5	Tanque para agua limpia de 400
6	Tanque para agua sucia de 400
7	Tapa del tanque para agua de 400

2. Bastidor base

Número del elemento	Descripción del dispositivo
1	Bastidor base
2	Rueda con rodamiento Φ200X50
3	Rueda universal de 2,5 pulgadas
4	Motor de absorción de agua de 24 V y 500 W, 2 capas
5	Placa de fijación del motor de absorción de agua

3. Conjunto de escobilla

Número del elemento	Descripción del dispositivo
1	Succión en el soporte
2	Biela de succión
3	Soporte de succión inferior
4	Rueda universal de 1,5 pulgadas
5	Succión

4. Motor del cepillo

Número del elemento	Descripción del dispositivo
1	Biela de la boquilla
2	Placa de fijación del motor
3	Motor del cepillo de 24 V y 400 W
4	Placa del cepillo de 16 pulgadas
5	Bloqueo del disco del cepillo
6	Cubierta del cepillo
7	Placa de tracción

5. Tanque para agua sucia

Número del elemento	Descripción del dispositivo
1	Tanque para agua sucia
2	Tubo de desagüe
3	Tubo de succión de aguas residuales

6. Instrucciones de conexión de la batería

¡¡Atención!!! Antes de utilizarlo por primera vez, conecte las baterías. Siga las instrucciones que se indican a continuación:

1. En primer lugar, debe levantar el tanque para agua. No está fijado al aparato de ninguna manera.

1. Deje el depósito a un lado.

1. A continuación, debe localizar dos conectores.

1. Después, debe conectar estos dos conectores y cerrar todo en orden inverso.

1. Coloque o depósito de lado.
