BRUKSANVISNING TOPCLEAN BATA 2200 Ulsonix

Denna användarhandbok har översatts med hjälp av maskinöversättning. Vi har gjort vårt yttersta för att säkerställa att översättningen är korrekt, men observera att automatiska översättningar inte är perfekta och inte är avsedda att ersätta mänskliga översättare. Den officiella versionen av användarhandboken är på engelska. Eventuella skillnader mellan den översatta versionen och det engelska originalet är inte juridiskt bindande. Om du har några frågor om översättningens korrekthet hänvisar vi till den engelska versionen, som är den officiella referensen. Fler språkversioner finns tillgängliga på begäran via [e-mail].

Tekniska data

Parameterbeskrivning	Parametervärde
Produktnamn	Golvskurmaskin
Modell	TOPCLEAN BATA 2200
Spänning [V]	24
Typ av strömförsörjning	12 V / 52 Ah
Rengöringseffektivitet [ m2/h ]	2200
Borstdiameter [mm]	400
Skrapbredd [mm]	580
Renvattentank [L]	25
Smutsvattentank [L]	35
Borstmotor [W]	500
Sugmotor [W]	550
IP-skyddsklass	IPX3
Mått (LxBxH)	130,5 x 58 x 115 cm
Vikt [kg]	82,2

Beskrivning

Produkten är avsedd för användning på olika typer av kommersiella golv, inklusive ytor av epoxiharts, målade ytor, betong och keramiska plattor. Den är lämplig för en rad olika miljöer, såsom restauranger, hotell, kaféer, biografer, fritidsklubbar, gym och kontorsbyggnader.

Användaren är ansvarig för alla skador som uppstår till följd av icke avsedd användning av apparaten.

Användning

E- Knapp för sugfunktion, tryck in i 3 sekunder

F- Aktivera tyst energisparläge

1. Packa upp maskinen, ta ut den ur förpackningen, placera den på golvet och montera rengöringsborsten och skrapan.
2. Lyft vinkeljusteringshandtaget till cirka 90°–120°, ta bort uppsamlingstanken, lokalisera batteriets poler, anslut den röda ledningen till pluspolen och den svarta ledningen till minuspolen (enligt figur 2) och fäst dem med skruvar.

Figur 2

A- Anslutningsschema för batteriet

B- Svart kabel

C- Röd kabel

1. Montera avloppstanken, anslut sugslangen och fyll rentvattentanken med en lämplig rengöringslösning.
2. Gör dig bekant med funktionerna och syftet med varje komponent samt kontrollhandtagets knappar enligt figur 1.
3. Sätt fast skrapan så att den ligger plant mot golvet. Dra i vinkeljusteringshandtaget för att ställa in den på en bekväm höjd för användaren och släpp sedan handtaget.
4. Innan du startar maskinen ska du hålla fast i manövreringshandtaget med båda händerna och se till att ingen står i närheten av maskinen för att undvika eventuella skador om skurmaskinen rör sig plötsligt. Aktivera huvudströmbrytaren, sugmotorn och dräneringsströmbrytaren på kontrollhandtagets panel; indikatorlamporna tänds och maskinen börjar arbeta.
5. Tryck länge på sugströmbrytaren i 3 sekunder för att gå in i ECO-läget, vilket minskar bullret och sparar energi.

Rengöring och underhåll

Grundläggande anvisningar

1. Även om maskinen är konstruerad för att vara fuktsäker ska du vid normal användning se till att inget vatten tränger in i de elektriska komponenterna för att förhindra kortslutningar eller elchocker. Undvik att vatten eller rengöringsmedel kommer i kontakt med strömkontakten eller maskinens kretsar.
2. Försök inte ta isär maskinen på egen hand. Om motorn eller elkretsen är defekt, kontakta oss eller en auktoriserad återförsäljare för reparation.
3. Använd inte för mycket kraft. Hantera plasthandtagen, spakarna och kontrollknapparna försiktigt för att undvika onödiga skador.
4. Töm rent- och avloppsvattentankarna efter varje användning och rengör avloppstanken och rörledningarna för att förhindra stopp.
5. Rengör skrapan efter varje användning och torka den med en mjuk trasa.
6. Om maskinen ska förvaras under en längre tid, ladda batteriet regelbundet för att bibehålla batteriets livslängd.

Batteriunderhåll

1. Undvik att placera batteriet i ett helt slutet utrymme; det bör förvaras i ett ventilerat utrymme.
2. För att förlänga batteriets livslängd ska du ladda batteriet omedelbart när laddningsnivån är låg. Undvik att förvara batteriet med låg laddning eller helt urladdat under längre perioder, eftersom detta kan leda till skador.
3. Det tillåtna driftstemperaturintervallet för batteriet är -15 °C till 50 °C, och optimal livslängd uppnås vid 20 °C till 25 °C.
4. Detta är ett underhållsfritt, förseglat batteri som kräver minimalt underhåll. För batterier i ett underhållsladdningssystem rekommenderas det att systemets underhållsladdningsspänning och omgivningstemperatur registreras varje månad. Registrera varje batteris underhållsladdningsspänning var sjätte månad och utför en årlig balansladdning om det finns betydande avvikelser. Utför dessutom ett kapacitetsurladdningstest utan att överskrida 50 % av den nominella kapaciteten.
5. Ladda urladdade batterier så snart som möjligt, eftersom fördröjningar kan försvåra laddningen. För batterier som förvaras under längre tid bör du ladda dem minst en gång om året.
6. Om batteriet uppvisar onormala tecken, såsom sprickor i höljet, skador eller läckage, ska du undersöka det noggrant och byta ut batteriet vid behov.

Försiktighetsåtgärder för batteriet

1. Håll batteriet borta från gnistor och öppen eld för att förebygga explosionsrisk.
2. Rengör batteriet med en fuktig trasa; användning av en torr eller syntetisk trasa kan skapa statisk elektricitet, vilket kan leda till en explosion.
3. Undvik att använda lösningsmedel som rökelse, kolsyrat vatten, parfym, bensin, diesel eller andra lösliga organiska rengöringsmedel, eftersom de kan skada batterilocket och orsaka läckage, brand eller rökutveckling.
4. Demontera inte batteriet. Om svavelsyra kommer i kontakt med huden eller kläderna, skölj omedelbart med vatten. Vid kontakt med ögonen, skölj med vatten och sök omedelbart läkarhjälp.
5. Använd gummihandskar, stövlar och annan skyddsutrustning vid inspektion eller underhåll av batterier för att förhindra elchock.
6. Undvik att placera batteriet nära värmekällor.

Avfallshantering av använda enheter

Släng inte apparaten i kommunala avfallssystem. Lämna den till en återvinnings- och insamlingsplats för elektriska och elektroniska apparater. Kontrollera symbolen på produkten, i bruksanvisningen och på förpackningen. Plasten som används i enheten kan återvinnas enligt märkningen. Genom att välja att återvinna gör du en viktig insats för att skydda vår miljö.

Kontakta lokala myndigheter för information om din lokala återvinningsanläggning.

Felsökning

Problem	Möjlig orsak	Lösning
Motorn startar långsamt.	Dålig kontakt hos kolborstarna i motorn.	Kontrollera, rengör eller byt ut kolborstarna.
Motorn roterar inte.	Strömbrytaren är skadad, strömsladden sitter inte ordentligt ansluten eller så finns det ingen ström.	Byt ut strömbrytaren och kontrollera om det finns ström.
Låg effekt när motorn är igång.	Kolborstarna i motorn är kraftigt slitna och har dålig kontakt.	Byt ut kolborstarna.
Sugmotorn fungerar men kan inte suga upp vatten.	Kontrollera om röret är igensatt. Kontrollera om sugeröret är anslutet.	Rengör avloppstanken och rörledningen, anslut sugslangen igen och tät den.
Motorn roterar men borsten rör sig inte.	Rotorn och kugghjulsförbanden är slitna och kontakten är dålig.	Byt ut motorns rotor eller kugghjul.
När matningsspänningen är normal, slå på tömningsbrytaren men vattnet kan inte tömmas ut.	Tömningsbrytaren är skadad, tömningsventilen är utbränd och vattenutloppet på rentvattentanken är igensatt.	Byt ut dräneringsbrytaren, byt ut magnetventilen och rensa bort skräp i rentvattentanken.
Kontrollhandtaget går inte att justera.	Rostiga tänder.	Kontrollera om justeringsstången sitter löst; byt ut eller reparera den vid behov.

Delschema

1. Huvudkonstruktionen

Nummer på del	Beskrivning
1	Basram
2	Skrapan
3	Borstmotor
4	Handtagsenhet
5	400 renvattentank
6	400 smutsvattentank
7	400 vattentanklock

2. Basram

Nummer på del	Beskrivning
1	Basram
2	Lagerhjul 200 × 50
3	2,5-tums universalhjul
4	Vattenuppsugningsmotor 24 V 500 W 2 lager
5	Fästplatta för vattenuppsugningsmotor

3. Sugbladsenhet

Nummer på del	Beskrivning
1	Sugfäste på stativet
2	Suganslutningsstång
3	Sugfäste nedåt
4	1,5-tums universalhjul
5	Sug

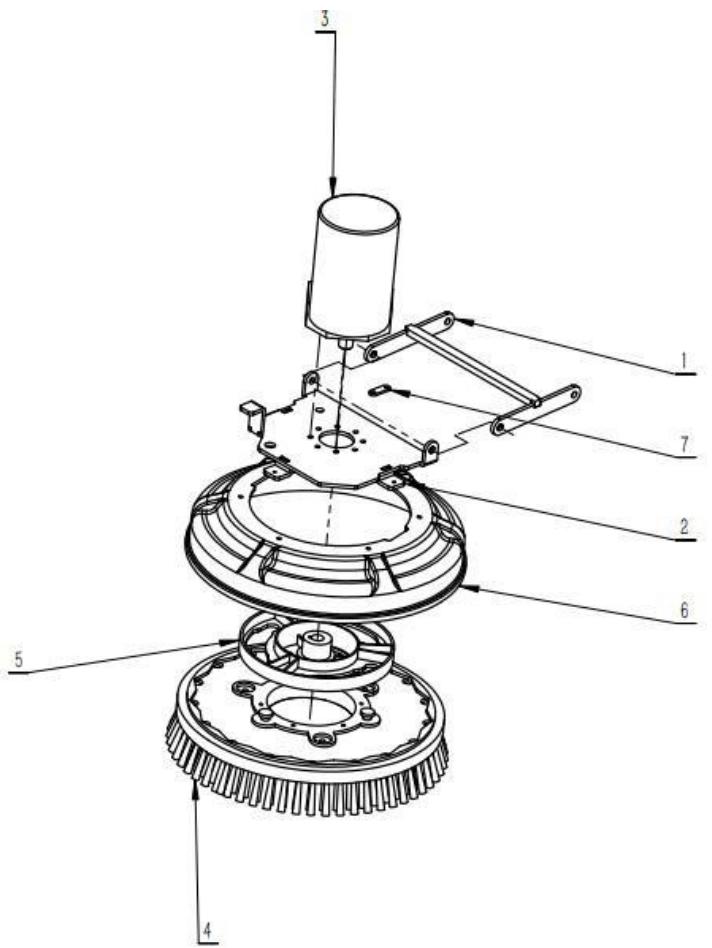

4. Borstmotor

Nummer på del	Beskrivning
1	Näsanslutningsstång
2	Motorens fästplatta
3	Borstmotor 24 V, 400 W
4	16-tums borstplatta
5	Borstskivans lås
6	Borstskydd
7	Dragplatta

5. Smutsvattentank

Nummer på del	Beskrivning
1	Smutsvattentank
2	Avloppsrör
3	Avloppssugrör

6. Instruktioner för batterianslutning

Obs!!! Anslut batterierna innan du använder enheten för första gången. Följ instruktionerna nedan:

1. Först måste du lyfta upp vattentanken. Den är inte fäst vid enheten på något sätt.

1. Därefter måste du hitta två anslutningar.

1. Sedan måste du ansluta dessa två anslutningar och stänga allt i omvänd ordning.
