TOPCLEAN BATA 2200 - Lavatrice Ulsonix - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lavasciuga
Marca	Ulsonix
Modello	TOPCLEAN BATA 2200
Tensione	24 V
Batteria	12 V / 52 Ah senza manutenzione
Resa di pulizia	2200 m²/h
Diametro della spazzola	400 mm
Larghezza del raschiatore	580 mm
Capacità vasca acqua pulita	25 L
Capacità vasca acqua sporca	35 L
Potenza motore spazzola	500 W
Potenza motore aspirazione	550 W
Indice di protezione	IPX3
Dimensioni (Lunghezza x Larghezza x Altezza)	130,5 x 58 x 115 cm
Peso	82,2 kg
Superfici adatte	Pavimenti in resina epossidica, verniciati, cemento, piastrelle in ceramica
Ambienti di utilizzo	Ristoranti, hotel, bar, cinema, palestre, uffici
Funzionalità	Modalità ECO, regolazione dell'altezza del manico, spie di controllo
Manutenzione	Svuotamento e pulizia dei serbatoi dopo ogni utilizzo, pulizia del raschiatore
Sicurezza	Protezione dall'umidità, istruzioni per la manipolazione della batteria
Pezzi di ricambio	Disponibili tramite il produttore, schema dei pezzi fornito nel manuale
Riparabilità	Riparazioni da un tecnico autorizzato, sostituzione delle spazzole di carbone possibile

Domande frequenti - TOPCLEAN BATA 2200 Ulsonix

Come installare la batteria per il primo utilizzo?

Prima del primo utilizzo, è necessario collegare la batteria. Sollevare il serbatoio dell'acqua, individuare i connettori, quindi collegare il cavo rosso al polo positivo e il cavo nero al polo negativo. Fissare poi le connessioni con le viti fornite. Richiudere il tutto seguendo l'ordine inverso dello smontaggio.

Cosa fare se il motore non si avvia?

Controllare prima che l'interruttore a chiave sia attivato e che la batteria sia collegata correttamente. Se il problema persiste, controllare il fusibile e le connessioni. Nel manuale, le cause possibili includono un interruttore di alimentazione danneggiato o un cattivo contatto delle spazzole di carbone. Pulire o sostituire le spazzole se necessario.

Come attivare la modalità ECO?

Per passare alla modalità ECO, premere a lungo il pulsante di aspirazione per 3 secondi. Questa modalità riduce il rumore e consente di risparmiare energia.

Come pulire i serbatoi dopo l'utilizzo?

Dopo ogni utilizzo, svuotare i serbatoi dell'acqua pulita e dell'acqua sporca. Pulire il serbatoio delle acque reflue e i tubi per evitare intasamenti. Sciacquarli con acqua pulita e asciugare il raschiatore con un panno morbido.

Qual è l'autonomia della batteria?

L'autonomia dipende dalle condizioni di utilizzo, ma con una batteria da 12 V / 52 Ah, la resa di pulizia può raggiungere 2200 m²/h. Per preservare la durata, ricaricare la batteria appena è scarica ed evitare di conservarla con un livello di carica pari a zero.

Che tipo di detergente utilizzare?

Utilizzare una soluzione detergente adatta ai pavimenti professionali, come quelli in resina epossidica, cemento o piastrelle in ceramica. Evitare prodotti eccessivamente schiumosi che potrebbero danneggiare il sistema di aspirazione.

L'apparecchio può essere utilizzato su tutti i pavimenti?

Questo apparecchio è progettato per pavimenti professionali: resina epossidica, pavimenti verniciati, cemento e piastrelle in ceramica. È adatto a ristoranti, hotel, bar, cinema, palestre e uffici.

Come mantenere la spazzola e il raschiatore?

Pulire il raschiatore dopo ogni utilizzo e asciugarlo con un panno morbido. Controllare regolarmente la spazzola per rimuovere i detriti e assicurarsi che giri liberamente. Se sono visibili danni, sostituire la spazzola o la piastra della spazzola.

Cosa fare in caso di perdita della batteria?

Se la batteria presenta una perdita o un contenitore incrinato, non toccarla a mani nude. Indossare guanti di gomma e stivali. Sciacquare immediatamente con acqua qualsiasi traccia di acido sulla pelle o sui vestiti. In caso di contatto con gli occhi, sciacquare abbondantemente e consultare un medico. Sostituire la batteria.

Dove trovare i pezzi di ricambio?

I pezzi di ricambio sono disponibili presso il produttore o un rivenditore autorizzato. Consultare il manuale per lo schema dei pezzi di ricambio con i numeri di riferimento, e contattare expondo via [e-mail] per qualsiasi richiesta.

MANUALE UTENTE TOPCLEAN BATA 2200 Ulsonix

Il presente Manuale d'uso è stato tradotto tramite traduzione automatica. Abbiamo fatto tutto il possibile per garantire l'accuratezza della traduzione, ma si prega di tenere presente che le traduzioni automatiche non sono perfette e non intendono sostituire i traduttori umani. La versione ufficiale del Manuale d'uso è in inglese. Eventuali differenze tra la versione tradotta e l'originale in inglese non hanno valore legale. In caso di domande sull'accuratezza della traduzione, si prega di fare riferimento alla versione inglese, che costituisce il riferimento ufficiale. Versioni in altre lingue sono disponibili su richiesta scrivendo a [e-mail].

Dati tecnici

Descrizione del parametro	Valore del parametro
Nome del prodotto	Lavapavimenti
Modello	TOPCLEAN BATA 2200
Tensione [V]	24
Tipo di batteria	12 V / 52 Ah
Efficienza di pulizia [m2/h]	2200
Diametro della spazzola [mm]	400
Larghezza del tergipavimento [mm]	580
Serbatoio acqua pulita [L]	25
Serbatoio acqua sporca [L]	35
Motore della spazzola [W]	500
Motore dell’aspiratore [W]	550
Classe di protezione IP	IPX3
Dimensioni (L x P x A)	130,5 x 58 x 115 cm
Peso [kg]	82,2

Descrizione del dispositivo

Il prodotto è progettato per l'uso su vari tipi di pavimenti commerciali, tra cui superfici in resina epossidica, verniciate, in calcestruzzo e piastrellate. È adatto a una vasta gamma di ambienti quali ristoranti, hotel, bar, cinema, centri ricreativi, palestre ed edifici adibiti a uffici.

L'utente è responsabile di eventuali danni derivanti da un uso improprio del dispositivo.

Operazione

A- Indicatore della batteria

B- Interruttore a chiave

C- Pulsante di attivazione della spazzola

D- Spia

E- Pulsante di attivazione dell'aspirazione: premere a lungo per 3 secondi

F- Attivazione della modalità silenziosa a risparmio energetico

1. Disimballare la macchina, rimuoverla dal vassoio, posizionarla a terra e installare la spazzola di pulizia e la spatola.
2. Sollevare la manopola di regolazione dell'angolazione fino a circa 90°\~120°, rimuovere il serbatoio di recupero, individuare i morsetti della batteria, collegare il cavo rosso al polo positivo e quello nero al polo negativo (come mostrato nella Figura 2), quindi fissarli con le viti.

Figura 2

A- Schema di collegamento della batteria

B- Cavo nero

C- Cavo rosso

1. Installare il serbatoio delle acque reflue, collegare il tubo di aspirazione e riempire il serbatoio dell'acqua pulita con una soluzione detergente adeguata.
2. Acquisire familiarità con le funzioni e le finalità di ciascun componente e con i pulsanti della maniglia di comando, come illustrato nella Figura 1.
3. Fissare il tergipavimento in posizione, assicurandosi che sia ben appoggiato a terra. Tirare la maniglia di regolazione dell'angolazione per impostarla a un'altezza comoda per l'operatore, quindi rilasciarla.
4. Prima di avviare la macchina, impugnare saldamente la maniglia di comando con entrambe le mani, assicurandosi che nessuno si trovi nelle vicinanze della macchina per evitare potenziali lesioni nel caso in cui la lavapavimenti si muova improvvisamente. Attivare l'interruttore principale, il motore di aspirazione e l'interruttore di scarico sul pannello di controllo della maniglia di comando; le spie luminose si accenderanno e la macchina inizierà a funzionare.
5. Premere a lungo il pulsante dell'interruttore di aspirazione per 3 secondi per attivare la modalità ECO, che riduce il rumore e consente di risparmiare energia.

Pulizia e manutenzione

Istruzioni di base

1. Sebbene la macchina sia progettata per resistere all'umidità, in condizioni di utilizzo normale assicurarsi che l'acqua non penetri nei componenti elettrici per evitare cortocircuiti o scosse elettriche. Evitare che l'acqua o il detergente entrino in contatto con la spina di alimentazione o con i circuiti del corpo macchina.
2. Non tentare di smontare la macchina da soli. Se il motore o il circuito sono difettosi, contattateci o rivolgetevi a un rivenditore autorizzato per la riparazione.
3. Non esercitare una forza eccessiva. Utilizzate con delicatezza le maniglie in plastica, le leve e i pulsanti di comando per evitare danni inutili.
4. Dopo ogni utilizzo, svuotare i serbatoi dell'acqua pulita e delle acque reflue e pulire il serbatoio delle acque reflue e le tubazioni per evitare intasamenti.
5. Pulire la spatola dopo ogni utilizzo e asciugarla con un panno morbido.
6. Se la macchina viene riposta per un periodo prolungato, ricaricare regolarmente la batteria per preservarne la durata.

Manutenzione della batteria

1. Evitare di collocare la batteria in un ambiente completamente chiuso; deve essere collocata in uno spazio ventilato.
2. Per prolungare la durata della batteria, ricaricarla tempestivamente quando il livello di carica è basso. Evitare di conservare la batteria con un livello di carica basso o nullo per periodi prolungati, poiché ciò può causare danni.
3. L'intervallo di temperatura di funzionamento consentito per la batteria va da -15 °C a 50 °C, con una durata ottimale che si ottiene tra i 20 °C e i 25 °C.

4. Si tratta di una batteria sigillata che non richiede manutenzione, con una manutenzione minima. Per le batterie inserite in un sistema a carica di mantenimento, si raccomanda di registrare mensilmente la tensione di carica di mantenimento del sistema e la temperatura ambiente. Registrare la tensione di carica di mantenimento di ciascuna batteria ogni sei mesi e, in caso di discrepanze significative, eseguire una carica bilanciata annuale. Inoltre, effettuare una prova di scarica di capacità senza superare il 50% della capacità nominale.

5. Ricaricare le batterie scariche il prima possibile, poiché eventuali ritardi potrebbero rendere difficile la ricarica. Per le batterie conservate a lungo termine, ricaricarle almeno una volta all'anno.

6. Se la batteria presenta segni anomali, quali incrinature dell'involucro, danni o perdite, ispezionarla accuratamente e, se necessario, sostituirla.

Precauzioni relative alla batteria

1. Tenere la batteria lontana da scintille e fiamme per prevenire il rischio di esplosione.
2. Pulire la batteria con un panno umido; l'uso di un panno asciutto o sintetico può generare elettricità statica, con il rischio di provocare un'esplosione.
3. Evitare l'uso di solventi quali incenso, acqua gassata, profumo, benzina, gasolio o altri detergenti organici solubili, poiché possono danneggiare il coperchio della batteria e causare perdite, incendi o fumo.
4. Non smontare la batteria. Se l'acido solforico entra in contatto con la pelle o gli indumenti, sciacquare immediatamente con acqua. In caso di contatto con gli occhi, sciacquare abbondantemente con acqua e rivolgersi immediatamente a un medico.
5. Durante l'ispezione o la manutenzione delle batterie, indossare guanti di gomma, stivali e altri dispositivi di protezione per prevenire scosse elettriche.
6. Evitare di installare la batteria in prossimità di fonti di calore.

Smaltimento dei dispositivi usati

Non smaltire questo dispositivo nei sistemi di raccolta dei rifiuti urbani. Consegnarlo a un punto di raccolta e riciclaggio di apparecchiature elettriche ed elettroniche. Verificare il simbolo riportato sul prodotto, sul manuale di istruzioni e sull'imballaggio. Le materie plastiche utilizzate per la realizzazione del dispositivo possono essere riciclate seguendo le indicazioni riportate sui relativi contrassegni. Scegliendo di riciclare, contribuisci in modo significativo alla tutela dell'ambiente.

Contattare le autorità locali per informazioni sul centro di riciclaggio della propria zona.

Risoluzione dei problemi

Problema	Possibile causa	Soluzione
Il motore si avvia lentamente.	Contatto insufficiente delle spazzole di carbone nel motore.	Controllare, pulire o sostituire le spazzole di carbone.
Il motore non gira.	L'interruttore di alimentazione è danneggiato, oppure il cavo di alimentazione non è collegato correttamente o manca la corrente.	Sostituire l'interruttore e verificare la presenza di corrente.
Potenza ridotta durante il funzionamento del motore.	Le spazzole di carbone nel motore sono gravemente usurate e presentano un contatto insufficiente.	Sostituire le spazzole di carbone.
Il motore di aspirazione funziona ma non riesce ad aspirare l'acqua.	Verificare se il tubo è ostruito. Verificare se il tubo di aspirazione è collegato.	Pulire il serbatoio di scarico e le tubazioni, ricollegare il tubo di aspirazione e sigillarlo.
Il motore gira ma la spazzola nonsi muove.	Il rotore e gli ingranaggi sono usuratie il contatto è scarso.	Sostituire il rotore del motore ogli ingranaggi.
Quando la tensione di alimentazione è normale, azionare l'interruttore di scarico ma non è possibile scaricare l'acqua.	L'interruttore di scarico è danneggiato, la valvola di scarico è bruciata e l'uscita dell'acqua del serbatoio dell'acqua pulita è ostruita.	Sostituire l'interruttore di scarico, sostituire l'elettrovalvola e rimuovere i detriti presenti nel serbatoio dell'acqua pulita.
La maniglia di comando non può essere regolata.	Denti arrugginiti.	Verificare se l'asta di regolazione è allentata; se necessario, sostituirla o ripararla.

Schema delle parti

1. Struttura principale

Numero di parte	Descrizione del dispositivo
1	Telaio di base
2	Gruppo spazzole
3	Motore delle spazzole
4	Gruppo maniglia
5	Serbatoio dell'acqua pulita da 400
6	Serbatoio dell'acqua sporca da 400
7	Coperchio del serbatoio dell'acqua da 400

2. Telaio di base

Numero di parte	Descrizione del dispositivo
1	Telaio di base
2	Ruota con cuscinetto Φ200X50
3	Ruota universale da 2,5 pollici
4	Motore di aspirazione dell'acqua 24 V 500 W a 2 strati
5	Piastra di fissaggio del motore di aspirazione dell'acqua

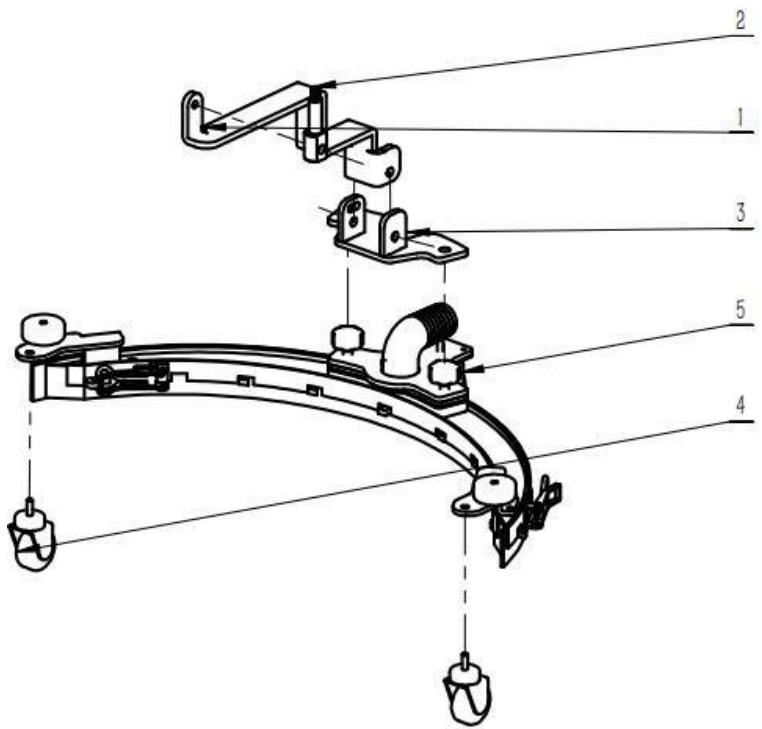

3. Gruppo spatola

Numero di parte	Descrizione del dispositivo
1	Aspirazione sul supporto
2	Biella di aspirazione
3	Aspirazione sul supporto inferiore
4	Ruota universale da 1,5 pollici
5	Aspirazione

4. Motore della spazzola

Numero di parte	Descrizione del dispositivo
1	Asta di collegamento del beccuccio
2	Piastra di fissaggio del motore
3	Motore della spazzola 24 V, 400 W
4	Piastra della spazzola da 16 pollici
5	Blocco del disco della spazzola
6	Copertura della spazzola
7	Piastra di trazione

5. Serbatoio dell'acqua sporca

Numero di parte	Descrizione del dispositivo
1	Serbatoio dell’acqua sporca
2	Tubo di scarico
3	Tubo di aspirazione delle acque reflue

6. Istruzioni per il collegamento della batteria

Nota!!! Prima del primo utilizzo, collegare le batterie. Seguire le istruzioni riportate di seguito:

1. Per prima cosa, è necessario sollevare il serbatoio dell'acqua. Non è fissato in alcun modo all'apparecchio.

1. Mettere da parte il serbatoio.

1. Successivamente, è necessario individuare due connettori.

1. Quindi è necessario collegare questi due connettori e richiudere il tutto in ordine inverso.
