MANUALE UTENTE TOPCLEAN 1100A Ulsonix

Questo Manuale Utente è stato tradotto utilizzando la traduzione automatica. Abbiamo fatto ogni sforzo per garantire l'accuratezza della traduzione, ma si prega di notare che le traduzioni automatiche non sono perfette e non intendono sostituire i traduttori umani. La versione ufficiale del Manuale Utente è in inglese. Eventuali differenze tra la versione tradotta e l'originale inglese non sono legalmente vincolanti. In caso di dubbi sull'accuratezza della traduzione, fare riferimento alla versione inglese, che è il riferimento ufficiale. Altre versioni linguistiche sono disponibili su richiesta tramite [e-mail].

1. Dati tecnici

Tabella 1: Dati tecnici del prodotto

Descrizione del parametro	Valore del parametro
Nome del prodotto	Lavasciuga pavimenti
Modello	TOPCLEAN 1100A
Tensione nominale [V~] / Frequenza [Hz]	220 - 240 / 50
Potenza nominale [W]	1100
Diametro spazzola [mm]	432
Velocità di rotazione spazzola [giri/min]	154
Capacità del serbatoio dell'acqua [L]	12,4
Grado di protezione IP	IPX4
Dimensioni (LxPxA) [cm]	165,5 x 111 x 246,5
Peso [kg]	47

2. Descrizione generale

Il manuale utente è progettato per aiutare nell'uso sicuro e senza problemi del dispositivo. Il prodotto è progettato e realizzato secondo rigorosi principi di utilizzo tecnici, utilizzando tecnologie e componenti all'avanguardia. Inoltre, è prodotto nel rispetto dei più rigorosi standard qualitativi.

NON UTILIZZARE IL DISPOSITIVO SE NON SI È LETTO E COMPRESO ATTENTAMENTE IL PRESENTE MANUALE D'USO.

Per aumentare la durata del dispositivo e garantirne un funzionamento senza problemi, utilizzarlo in conformità con il presente manuale utente ed eseguire regolarmente interventi di manutenzione. I dati tecnici e le specifiche contenute nel presente manuale utente sono aggiornati. Il produttore si riserva il diritto di apportare modifiche volte al miglioramento della qualità. Il dispositivo è progettato per ridurre al minimo i rischi di emissione acustica, tenendo conto del progresso tecnologico e delle opportunità di riduzione del rumore.

2.1. Legenda

Icona		Descrizione del dispositivo
CE		Il prodotto soddisfa gli standard di sicurezza pertinenti.
		Leggere le istruzioni prima dell'uso.
		Il prodotto deve essere riciclato.
		AVVERTENZA! o ATTENZIONE! o RICORDA! Applicabile alla situazione specifica.(segnale di avvertimento generale)
		Indossare gli occhiali protettivi.
		Indossare una maschera antipolvere (protezione delle vie respiratorie).
		Indossare guanti di protezione.
		Indossare protezioni per i piedi.
		ATTENZIONE! Pericolo di scossa elettrica!
		ATTENZIONE! Parti rotanti, pericolo di impigliamento!
		Utilizzare solo in ambienti interni.

ATTENZIONE! I DISEGNI PRESENTI NEL PRESENTE MANUALE SONO SOLO A SCOPO ILLUSTRATIVO E POTREBBERO DIFFERIRE IN ALCUNI DETTAGLI DAL PRODOTTO REALE.

3. Sicurezza d'uso

ATTENZIONE! LEGGERE TUTTE LE AVVERTENZE RELATIVE ALLA SICUREZZA E TUTTE LE ISTRUZIONI. LA MANCATA OSSERVANZA DELLE AVVERTENZE E DELLE ISTRUZIONI PUÒ PROVOCARE SCOSSE ELETTRICHE, INCENDI E/O LESIONI GRAVI O PERSINO LA MORTE.

I termini "dispositivo" o "prodotto" vengono utilizzati nelle avvertenze e nelle istruzioni per fare riferimento al lavoro con l'apparecchio:

Lavasciuga pavimenti

3.1. Sicurezza elettrica

a) La spina deve essere adatta alla presa. Non modificare la spina in alcun modo. L'utilizzo di spine originali e prese corrispondenti riduce il rischio di scosse elettriche.
b) Evitare di toccare elementi con messa a terra come tubi, riscaldatori, caldaie e apparecchi contenenti refrigerante. Il rischio di scosse elettriche aumenta se il dispositivo con messa a terra è esposto alla pioggia, entra in contatto diretto con una superficie bagnata o funziona in un ambiente umido. L'ingresso di acqua nel dispositivo aumenta il rischio di danni al dispositivo e di scosse elettriche.
c) Non toccare il dispositivo con mani bagnate o umide.
d) Utilizzare il cavo solo per l'uso previsto. Non utilizzarlo mai per trasportare il dispositivo o per staccare la spina da una presa. Tenere il cavo lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.
e) Se non è possibile evitare l'utilizzo del dispositivo in un ambiente umido, è necessario installare un interruttore differenziale (RCD). L'uso di un RCD riduce il rischio di scosse elettriche.
f) Non utilizzare il dispositivo se il cavo di alimentazione è danneggiato o mostra evidenti segni di usura. Un cavo di alimentazione danneggiato deve essere sostituito da un elettricista qualificato o dal centro di assistenza del produttore.
g) Per evitare scosse elettriche, non immergere il cavo, la spina o il dispositivo in acqua o altri liquidi. Non utilizzare il dispositivo su superfici bagnate.
h) ATTENZIONE! PERICOLO DI MORTE! Durante la pulizia, non immergere mai il dispositivo in acqua o altri liquidi.
i) Non utilizzare in ambienti molto umidi o nelle immediate vicinanze di serbatoi d'acqua.
j) Evitare che il dispositivo si bagni. Pericolo di folgorazione!
k) Prestare particolare attenzione affinché i cavi di alimentazione non vengano impigliati nelle parti rotanti del dispositivo.

3.2. Sicurezza sul posto di lavoro

a) Assicurarsi che il luogo di lavoro sia pulito e ben illuminato. Un luogo di lavoro disordinato o scarsamente illuminato può causare incidenti. Cercare di prevedere, osservare cosa sta succedendo e usare il buon senso quando si lavora con il dispositivo.
b) Non utilizzare il dispositivo in un ambiente potenzialmente esplosivo, ad esempio in presenza di liquidi, gas o polveri infiammabili. Il dispositivo genera scintille che possono incendiare polvere o fumi.
c) Se si riscontrano danni o un funzionamento irregolare, spegnere immediatamente il dispositivo e segnalarlo immediatamente a un supervisore.

d) In caso di dubbi sul corretto funzionamento del prodotto o in caso di danni, contattare il centro di assistenza del produttore.
e) Solo il centro di assistenza del produttore può effettuare riparazioni al prodotto. Non tentare di effettuare riparazioni autonomamente!
f) In caso di incendio, utilizzare un estintore a polvere o ad anidride carbonica (CO₂) (destinato all'uso su dispositivi elettrici sotto tensione) per spegnerlo.
g) È vietato l'accesso alla postazione di lavoro a bambini o persone non autorizzate. Una distrazione può causare la perdita di controllo del dispositivo.
h) Utilizzare il dispositivo in un ambiente ben ventilato.
i) Controllare regolarmente le condizioni delle etichette di sicurezza. Se le etichette sono illeggibili, devono essere sostituite.
j) Conservare il presente manuale per riferimento futuro. Se il dispositivo viene ceduto a terzi, il manuale deve essere consegnato insieme ad esso.

RICORDATI! QUANDO UTILIZZATE IL DISPOSITIVO, PROTEGGETE I BAMBINI E LE ALTRE PERSONE PRESENTI.

3.3. Sicurezza personale

a) Non utilizzare il dispositivo in caso di stanchezza, malessere o sotto l'effetto di alcol, narcotici o farmaci che possono compromettere significativamente la capacità di azionare il dispositivo.
b) La macchina può essere utilizzata da persone fisicamente idonee, in grado di maneggiare la macchina, adeguatamente formate, che abbiano letto il presente manuale d'uso e ricevuto una formazione in materia di salute e sicurezza sul lavoro.
c) Quando si lavora con il dispositivo, usare il buon senso e rimanere vigili. Una temporanea perdita di concentrazione durante l'uso del dispositivo può causare gravi lesioni.
d) Utilizzare i dispositivi di protezione individuale richiesti per lavorare con il dispositivo, specificati nella sezione 1 "Legenda". L'uso di dispositivi di protezione individuale corretti e omologati riduce il rischio di lesioni.
e) Per evitare l'accensione accidentale del dispositivo, assicurarsi che l'interruttore di accensione/spegnimento sia in posizione OFF prima di collegarlo a una fonte di alimentazione.
f) Non sopravvalutare le proprie capacità. Durante l'utilizzo del dispositivo, mantenere l'equilibrio e rimanere sempre stabili. Ciò garantirà un migliore controllo del dispositivo in situazioni impreviste.
g) Il dispositivo non è un giocattolo. I bambini devono essere sorvegliati per assicurarsi che non giochino con il dispositivo.

h) Non mettere le mani o altri oggetti all'interno del dispositivo mentre è in uso!

3.4. Utilizzo sicuro del dispositivo

a) Assicurarsi che la ruota sia posizionata in modo stabile. Utilizzare gli strumenti appropriati per il compito da svolgere. Un dispositivo selezionato correttamente eseguirà il compito per cui è stato progettato in modo migliore e più sicuro.
b) Non utilizzare il dispositivo se l'interruttore di accensione/spegnimento non funziona correttamente (non accende e spegne il dispositivo). I dispositivi che non possono essere accesi e spenti tramite l'interruttore di accensione/spegnimento sono pericolosi, non devono essere utilizzati e devono essere riparati.
c) Assicurarsi che la spina sia scollegata dalla presa di corrente prima di effettuare qualsiasi regolazione, sostituzione di accessori o prima di riporre il dispositivo. Tali precauzioni ridurranno il rischio di attivazione accidentale del dispositivo.
d) Assicurarsi che la linea di pressione sia scollegata prima di effettuare qualsiasi regolazione, sostituzione di accessori o qualsiasi intervento sul dispositivo. Tale misura preventiva riduce il rischio di incidenti.
e) Quando non in uso, conservare in un luogo sicuro, lontano dalla portata dei bambini e da persone che non hanno familiarità con il dispositivo e non hanno letto il manuale d'uso. Il dispositivo può rappresentare un pericolo nelle mani di utenti inesperti.
f) Tenere il dispositivo fuori dalla portata dei bambini.
g) La riparazione o la manutenzione del dispositivo devono essere eseguite da personale qualificato, utilizzando esclusivamente ricambi originali. Ciò garantirà un utilizzo sicuro.
h) Per garantire l'integrità operativa del dispositivo, non rimuovere le protezioni montate in fabbrica e non allentare alcuna vite.
i) Durante il trasporto e la movimentazione del dispositivo tra il magazzino e la destinazione, osservare i principi di salute e sicurezza sul lavoro per le operazioni di trasporto manuale in vigore nel paese in cui il dispositivo verrà utilizzato.
j) Evitare situazioni in cui l'apparecchio smetta di funzionare durante l'uso a causa di un carico eccessivo. Ciò potrebbe causare il surriscaldamento degli elementi di azionamento e danni all'apparecchio.
k) Non lasciare l'apparecchio incustodito durante l'uso.
I) Non coprire le aperture di ventilazione!
m) Non mescolare prodotti chimici diversi. Esiste il rischio di produrre fumi tossici o di creare una miscela pericolosa.
n) Non pulire superfici contaminate da sostanze tossiche, caustiche, esplosive o simili.
o) La superficie pulita deve essere libera da oggetti potenzialmente pericolosi. Assicurarsi sempre che non vi siano elementi metallici o altri materiali nell'area di lavoro che potrebbero essere proiettati dalle parti rotanti, causando danni materiali o lesioni personali.

p) Non utilizzare l'apparecchio su superfici inclinate.
q) Non utilizzare l'apparecchio quando è "asciutto", ovvero quando
r) il serbatoio dell'acqua è vuoto.
s) Non utilizzare detergenti fortemente schiumogeni.
t) Non riempire il serbatoio con sostanze caustiche, infiammabili, esplosive o simili. Utilizzare un detergente delicato destinato all'uso con lavasciuga pavimenti.
u) Non riempire il serbatoio con acqua calda.
v) Non utilizzare l'apparecchio senza i coperchi del serbatoio
w) Rispettare le disposizioni di legge per lo smaltimento dei detergenti.
x) Non pulire superfici in aree a rischio di esplosione.
y) Garantire una buona illuminazione dell'area di lavoro.
z) Prima di iniziare il lavoro, assicurarsi che non vi siano astanti sulla superficie di lavoro
aa) Durante l'utilizzo dell'apparecchio, procedere lentamente e a passo costante. È vietato correre con l'apparecchio.
bb) Durante il lavoro, tenere le maniglie dell'apparecchio con entrambe le mani.
cc) Il funzionamento della lavasciuga potrebbe risultare difficoltà su superfici irregolari e ruvide
dd) Il dispositivo non è un giocattolo. I bambini devono essere sorvegliati per assicurarsi che non giochino con il dispositivo.
ee) Avvertenza: Non inalare i gas di scarico. Utilizzare solo in ambienti chiusi, se adeguatamente ventilati e con l'assistenza di una seconda persona.
ff) Attenzione: Questa macchina deve essere conservata in ambienti chiusi.
gg) Avvertenza: Questa macchina non è adatta all'aspirazione di polveri pericolose.
hh) Avvertenza: Evitare che il cavo di alimentazione entri in contatto con le spazzole rotanti.
ii) Avvertenza: Utilizzare solo le spazzole fornite con l'apparecchio o quelle offerte dal produttore. L'uso di altre spazzole può compromettere la sicurezza.

ATTENZIONE! NONOSTANTE LA PROGETTAZIONE SICURA DEL DISPOSITIVO E LE SUE CARATTERISTICHE DI PROTEZIONE, E NONOSTANTE L'UTILIZZO DI ELEMENTI AGGIUNTIVI PER LA PROTEZIONE DELL'OPERATORE, SUSSISTE COMUNQUE UN LEGGERO RISCHIO DI INCIDENTI O LESIONI DURANTE L'UTILIZZO DEL DISPOSITIVO. PRESTARE ATTENZIONE E USARE IL BUON SENSO DURANTE L'UTILIZZO DEL DISPOSITIVO.

4. Principi di utilizzo

Il dispositivo è progettato per la pulizia a umido, la ceratura e la lucidatura di pavimenti in cemento, resina epossidica, piastrelle, ecc. Questa macchina è destinata all'uso commerciale, ad esempio in hotel, scuole, ospedali, fabbriche, negozi, uffici e società di noleggio.

L'utente è responsabile per eventuali danni derivanti da un uso improprio del dispositivo.

4.1. Descrizione del dispositivo

Figura 1: Elenco dei componenti del prodotto

1) Interruttore di blocco di sicurezza

2) Pulsante di avvio

3) Leva di regolazione dell'inclinazione della maniglia

4) Leva di regolazione della distribuzione dell'acqua

5) La catena che collega la leva di regolazione al serbatoio

6) Cavo di alimentazione principale

7) Staffa di montaggio del serbatoio

8) Un'apertura per rabboccare l'acqua nel serbatoio

9) Serbatoio d'acqua

10) Valvola di rilascio dell'acqua

11) Cavo di alimentazione del motore

12) Coperchio del motore

13) Alloggiamento

14) Ruota orientabile

4.2. Preparazione all'uso

4.2.1. Posizione dell'apparecchio

La temperatura ambiente non deve essere superiore a 40 °C e l'umidità relativa deve essere inferiore all'85%. Garantire una buona ventilazione nella stanza in cui viene utilizzato l'apparecchio. Dovrebbe esserci almeno 10 cm di distanza tra ciascun lato dell'apparecchio e la parete o altri oggetti. L'apparecchio deve essere sempre utilizzato quando posizionato su una superficie piana, stabile, pulita, ignifuga e asciutta, e fuori dalla portata dei bambini e delle persone con funzioni mentali e sensoriali ridotte. Posizionare l'apparecchio in modo da avere sempre accesso alla spina di alimentazione. Il cavo di alimentazione collegato all'apparecchio deve essere correttamente messo a terra e corrispondere ai dettagli tecnici sull'etichetta del prodotto.

Smontare l'apparecchio e tutti i suoi componenti e pulirli prima del primo utilizzo.

4.3. Assemblaggio dell'apparecchio

1) Disimballare con cura tutti i componenti dell'apparecchio.
2) Posizionare la parte inferiore dell'apparecchio con le ruote sul pavimento.

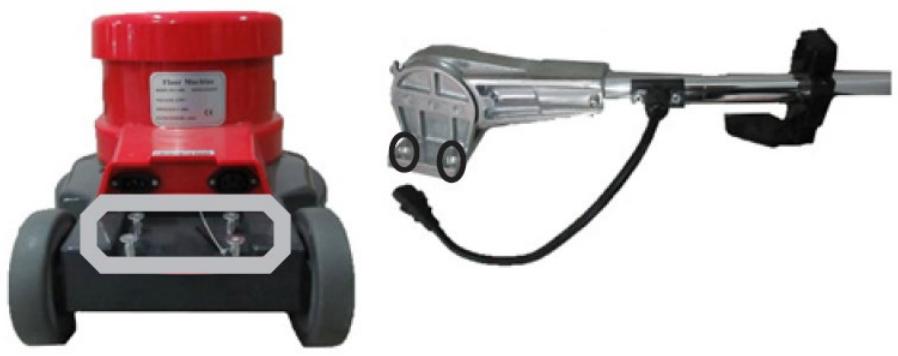

3) Svitare le viti contrassegnate nel disegno sottostante, posizionare l'unità di controllo della maniglia in modo che i fori di montaggio nell'unità corrispondano ai fori nel dispositivo.
4) Riposizionare le viti, avvitare l'unità al dispositivo.

Figura 2: Riposizionare le viti

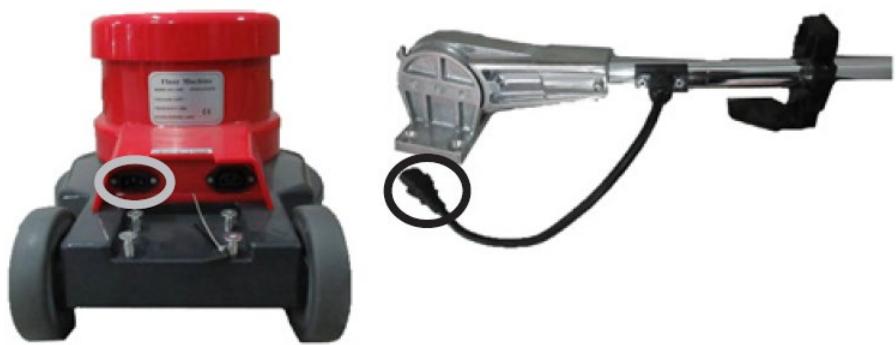

5) Collegare la spina montata sull'unità di controllo della maniglia alla presa nella parte inferiore del dispositivo.

Figura 3: Collegare la spina alla presa nella parte inferiore del dispositivo

6) Montare il serbatoio dell'acqua sul tubo del disco di lavaggio, spingendolo delicatamente nelle staffe di montaggio. Assicurarsi che sia stato fissato correttamente ogni volta prima di riempire il serbatoio.

Figura 4: Montare il serbatoio dell'acqua sul tubo del disco di lavaggio

7) Collegare la catena che collega la leva di regolazione al serbatoio.
8) Collegare il tubo dell'acqua alla valvola di distribuzione dell'acqua e al connettore nella parte inferiore dell'apparecchio.

Figura 5: Collegare il tubo dell'acqua

9) Per montare il disco di lavaggio, inclinare la macchina. Posizionare il disco di lavaggio sull'unità di controllo dell'impugnatura e ruotarlo in senso antiorario fino a sentire resistenza.

Figura 6: Montare il disco di lavaggio

4.4. Utilizzo dell'apparecchio

4.4.1. Istruzioni per l'uso

NOTA BENE: Tenere saldamente le impugnature quando si avvia il motore e mentre il motore è in funzione.

1) Riempire il serbatoio con acqua e, se necessario, con un detergente appropriato.
2) Collegare il cavo di alimentazione alla fonte di alimentazione.

3) Per modificare l'inclinazione del supporto dell'apparecchio rispetto al terreno, premere la maniglia di regolazione dell'inclinazione.
4) Far scorrere uno dei pulsanti di blocco di sicurezza verso il centro delle impugnature di controllo.
5) Premere e tenere premuti entrambi i pulsanti di avvio per avviare il motore. Rilasciando i pulsanti, il motore si spegne.
6) Per distribuire l'acqua contenuta nel serbatoio, premere la maniglia della valvola di rilascio dell'acqua.
7) Se il serbatoio dell'acqua si svuota mentre la lavasciuga è in funzione, spegnere il dispositivo rilasciando i pulsanti di avvio e riempire nuovamente il serbatoio.
8) Spegnere il dispositivo riportando tutti gli interruttori in posizione di avvio.
9) Al termine del lavoro, posizionare l'unità di controllo dell'impugnatura in verticale e scollegare l'apparecchio dalla fonte di alimentazione. Svuotare il serbatoio dell'acqua. Nota: ricordarsi di rispettare i requisiti di legge per la rimozione del detersivo.

4.4.2. Pericoli durante l'utilizzo dell'apparecchio

I pericoli che possono verificarsi durante l'utilizzo della macchina sono pericoli meccanici. Il pericolo meccanico si verifica in situazioni in cui le lesioni possono derivare dall'impatto meccanico di vari elementi, ad esempio parti della macchina, utensili, ecc. sulle persone. I pericoli meccanici di base includono schiacciamento, schiacciamento, taglio, trazione o intrappolamento; impatto; foratura; abrasione; nonché scivolamento e inciampo. Questi pericoli possono verificarsi sia durante il normale funzionamento della macchina che a causa di irregolarità nel funzionamento della macchina. Queste irregolarità potrebbero causare guasti alla macchina. I pericoli meccanici possono derivare da: macchine in movimento, carichi trasportati, elementi in movimento, elementi taglienti/ruvidi, caduta di elementi/carichi, superfici scivolose e irregolari, spazio limitato, posizione della postazione di lavoro rispetto al terreno.

4.4.3. Ispezioni e controlli periodici

Prima dell'utilizzo, la macchina nuova o riparata deve essere controllata da personale tecnico qualificato che abbia conoscenza ed esperienza nell'ambito del funzionamento e della manutenzione di questo tipo di macchina. La macchina deve essere controllata regolarmente mediante controllo visivo delle sue condizioni, prima, durante e dopo l'uso.

Il controllo deve essere eseguito dagli operatori della macchina. Eventuali irregolarità nel funzionamento della macchina, nonché eventuali danni, devono essere segnalati al personale tecnico competente. Non utilizzare la macchina se si riscontrano danni o irregolarità nel suo funzionamento.

NOTA: Scollegare la macchina dall'alimentazione elettrica prima di ogni ispezione.

- Ispezione preliminare: prima del primo utilizzo. Tutte le macchine nuove o riparate devono essere controllate da una persona qualificata e competente per garantire che la macchina soddisfi i requisiti del presente manuale operativo.

• Controllo giornaliero:

- Controllo dell'usura delle spazzole

• Controllo dell'efficienza dei pulsanti di controllo
• Controllo del montaggio dell'unità di controllo dell'impugnatura

• Controllo periodico:

• Controllo dell'usura e della tenuta delle guarnizioni dell'impianto idrico
• Controllo dei dispositivi di fissaggio degli elementi mobili

4.5. Pulizia e manutenzione

4.5.1. Istruzioni generali

a) Scollegare la spina di alimentazione e lasciare raffreddare completamente l'apparecchio prima di ogni pulizia, regolazione o sostituzione di accessori, o se l'apparecchio non viene utilizzato.
- Attendere che gli elementi rotanti si fermino.
b) Utilizzare solo detergenti non corrosivi per pulire la superficie.
c) Dopo la pulizia dell'apparecchio, asciugare completamente tutte le parti prima di utilizzarlo nuovamente.
d) Conservare l'apparecchio in un luogo asciutto e fresco, al riparo dall'umidità e dall'esposizione diretta alla luce solare.
e) Non spruzzare l'apparecchio con un getto d'acqua o immergerlo in acqua.
f) Evitare che l'acqua penetri all'interno del dispositivo attraverso le aperture di ventilazione presenti nell'alloggiamento.
g) Pulire le aperture di ventilazione con una spazzola e aria compressa.
h) Il dispositivo deve essere ispezionato regolarmente per verificarne l'efficienza tecnica e individuare eventuali danni.
i) Per pulire bisogna usare un panno morbido e umido.
j) Non utilizzare oggetti appuntiti e/o metallici per la pulizia (ad esempio una spazzola metallica o una spatola metallica) perché potrebbero danneggiare il materiale superficiale dell'apparecchio.
k) Non pulire l'apparecchio con sostanze acide, agenti per uso medico, diluenti, carburante, oli o altre sostanze chimiche perché potrebbero danneggiarlo.

4.5.2. Smaltimento degli apparecchi usati

Non smaltire questo apparecchio nei sistemi di raccolta dei rifiuti urbani. Consegnarlo a un punto di raccolta e riciclaggio di apparecchiature elettriche ed elettroniche. Controllare il simbolo sul prodotto, sul manuale di istruzioni e sulla confezione. Le materie plastiche utilizzate per costruire l'apparecchio possono essere riciclate in conformità con le relative indicazioni. Scegliendo di riciclare, si contribuisce in modo significativo alla tutela del nostro ambiente.

Contattare le autorità locali per informazioni sull'impianto di riciclaggio locale.
