РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ TOPCLEAN BATA 2200 Ulsonix

Настоящото ръководство за употреба е преведено с помощта на машинен превод. Положихме всички усилия, за да гарантираме точността на превода, но моля, имайте предвид, че автоматизираните преводи не са съвършени и не са предназначени да заменят човешките преводачи. Официалната версия на ръководството за употреба е на английски език. Евентуалните различия между преведената версия и оригиналния английски текст не са право обвързващи. Ако имате въпроси относно точността на превода, моля, ползвайте английската версия, която е официалният източник. Повече езикови версии са достъпни при заявка чрез [e-mail].

Технически данни

Описание на параметрите	Стойност на параметъра
Име на продукта	Машина за почистване на подове
Модел	TOPCLEAN BATA 2200
Напрежение [V]	24
Тип батерия	12 V / 52 Ah
Ефективност на почистване [m2/h]	2200
Диаметър на четката [mm]	400
Ширина на гумената стъргалка [mm]	580
Резервоар за чиста вода [L]	25
Резервоар за мръсна вода [L]	35
Мотор на четката [W]	500
Мотор на вакуумната система [W]	550
Клас на защита IP	IPX3
Размери (ДхШхВ)	130,5 x 58 x 115 cm
Тегло [kg]	82,2

Описание

Продуктът е предназначен за употреба върху различни търговски подове, включително повърхности от епоксидна смола, боядисани, бетонни и керамични плочки. Подходящ е за различни обекти като ресторанти, хотели, кафенета, кина, развлекательни клубове, фитнес зали и офис сгради.

Потребителят носи отговорност за всякакви щети, произтичащи от непредвидена употреба на устройството.

Работа

A- Индикатор за батерията

В- Ключ за включване

С- Бутон за включване на четката

D- Светлинен индикатор

Е- Бутон за включване на всмукването – натиснете и задръжте за 3 секунди

F- Преминаване в безшумен енергоспестяващ режим

1. Разпакетирайте машината, извадете я от тавата, поставете я на пода и монтирайте четката за почистване и гумената стъключистачка.
2. Повдигнете дръжката за регулиране на ъгъла до приблизително 90°\~120°, извадете резервоара за събиране на вода, намерете клемите на акумулатора, свържете червения проводник към положителния полюс, а черния – към отрицателния (както е показано на фигура 2) и ги закрепете с винтове.

Фигура 2

A- Схема за свързване на акумулатора

В- Черен проводник

С- Червен проводник

1. Поставете резервоара за отпадни води, свържете всмукателната тръба и напълнете резервоара за чиста вода с подходящ разтвор на почистващ препарат.
2. Запознайте се с функциите и предназначението на всеки компонент, както и с бутоните на ръкохватката за управление, както е показано на фигура 1.
3. Закрепете гумената стъргалка на мястото й, като се уверите, че лежи плоско на пода. Издърпайте дръжката за регулиране на ъгъла, за да я настроите на удобна за оператора височина, след което я пуснете.
4. Преди да стартирате машината, хванете здраво дръжката за управление с двете си ръце, като се уверите, че никой не стои в близост до машината, за да предотвратите евентуални наранявания, ако почистващата машина се придвижи внезапно. Активирайте главния превключвател, мотора за всмукване и превключвателя за оттичане на панела на ръкохватката за управление; индикаторните лампи ще светнат и машината ще започне да работи.
5. Натиснете и задръжте бутона за всмукване в продължение на 3 секунди, за да влезете в режим ECO, който намалява шума и спестява енергия.

Почистване и поддръжка

Основни инструкции

1. Въпреки че уредът е проектиран да бъде устойчив на влага, при нормална употреба се уверете, че вода не попада върху електрическите компоненти, за да се предотвратят късо съединение или токов удар. Избягвайте вода или препарат за миене да влязат в контакт с щепсела или електрическите вериги на уреда.
2. Не се опитвайте да разглобявате машината сами. Ако моторът или електрическата верига са повредени, свържете се с нас или с оторизиран дистрибутор за ремонт.
3. Не прилагайте прекомерна сила. Използвайте пластмасовите дръжки, лостовете и бутоните за управление внимателно, за да предотвратите ненужни повреди.
4. След всяка употреба изпразвайте резервоарите за чиста и отпадъчна вода и почиствайте резервоара за отпадъчна вода и тръбопроводите, за да предотвратите запушвания.
5. Почиствайте гумената стъключистачка след всяка употреба и я подсушете с мека кърпа.
6. Ако машината се съхранява за продължителен период, зареждайте акумулатора редовно, за да поддържате неговия експлоатационен живот.

Поддръжка на акумулатора

1. Избягвайте да поставяте акумулатора в напълно затворено пространство; той трябва да се намира в проветриво помещение.
2. За да удължите експлоатационния живот на акумулатора, го презареждайте своевременно, когато нивото на заряд е ниско. Избягвайте да съхранявате акумулатора с ниско ниво на заряд или напълно разряден за продължителни периоди, тъй като това може да доведе до повреда.
3. Допустимият диапазон на работна температура за акумулатора е от -15 °C до 50 °C, като оптимальният срок на експлоатация се постига при температура от 20 °C до 25 °C.
4. Това е запечатан акумулатор, който не изисква поддръжка и се нуждае от минимални грижи. За акумулатори, работещи в система с поддържащо зареждане, се препоръчва ежемесечно да се записват стойностите на напрежението на поддържащото зареждане и температурата на околната среда. Записвайте напрежението на поддържащото зареждане на всеки акумулатор на всеки шест

месеца и, ако има значителни отклонения, извършвайте ежегодно балансирано зареждане. Освен това провеждайте тест за разряд на капацитета, без да надвишавате 50% от номиналния капацитет.

1. Презареждайте разрядените батерии възможно най-скоро, тъй като забавянията могат да затруднят презареждането. За батерии, съхранявани за дълъг период, презареждайте поне веднъж годишно.
2. Ако акумулаторът показва необичайни признаци, като напукан корпус, повреда или изтичане, го проверете внимателно и го сменете, ако е необходимо.

Предпазни мерки при работа с акумулатори

1. Дръжте акумулатора далеч от искри и пламъци, за да предотвратите риска от експлозия.
2. Почиствайте акумулатора с влажна кърпа; използването на суха или синтетична кърпа може да създаде статично електричество, което потенциално може да доведе до експлозия.
3. Избягвайте използването на разтворители като тамян, газирана вода, парфюм, бензин, дизел или други разтворими органични почистващи средства, тъй като те могат да повредят капака на акумулатора и да причинят изтичане, пожар или дим.
4. Не разглобявайте акумулатора. Ако сярна киселина попадне върху кожата или дрехите, изплакнете незабавно с вода. При контакт с очите изплакнете с вода и незабавно потърсете медицинска помощ.
5. При проверка или поддръжка на акумулатори носете гумени ръкавици, ботуши и друго защитно облекло, за да предотвратите токов удар.
6. Избягвайте да поставяте батерията в близост до източници на топлина.

Изхвърляне на излезли от употреба устройства

Не изхвърляйте това устройство в системата за битови отпадъци. Предайте го в пункт за събiranе и рециклиране на електрически и електронни устройства. Проверете символа върху продукта, в ръководството за употреба и върху опаковката. Пластмасите, използвани при производството на устройството, могат да бъдат рециклирани според съответните им маркировки. Избирайки рециклирането, вие допринасяте значително за опазването на околната среда.

Свържете се с местните власти за информация относно местния център за рециклиране.

Отстраняване на неизправности

Проблем	Възможна причина	Решение
Моторът стартира бавно.	Лош контакт на въглеродните четки в мотора.	Проверете, почистете или сменете въглеродната четка.
Моторът не се върти.	Превключвателят за захранване е повреден, захранващият кабел не е добре свързан или няма електроенергия.	Сменете превключвателя и проверете дали има електроенергия.
Слаба мощност, когато моторът работи.	Въглеродните четки в мотора са силно износени и имат лош контакт.	Сменете въглеродните четки.
Моторът за всмукване работи, но не може да всмуква вода.	Проверете дали тръбата е запушена.Проверете дали тръбата завсмукване е свързана.	Почистете резервоара за отпадни води и тръбопровода, свържете отново тръбата завсмукване и я уплътнете.
Моторът се върти, но четката не се движи.	Роторът и зъбните съединения са износени и контактът е лош.	Сменете ротора или зъбното колело на мотора.
Когато напрежението на захранването е нормално, включете превключвателя за източване, но водата не се източва.	Превключвателят за източване е повреден, изпускателният клапан е изгорял, а изходът за вода на резервоара за чиста вода е запушен.	Сменете превключвателя за източване, сменете електромагнитния клапан и почистете отпадъците в резервоара за чиста вода.
Ръкохватката за управление не може да се регулира.	Ръждясали зъби.	Проверете дали регулиращият прът е разхлабен; ако е необходимо, го сменете или поправете.

Схема на частите

Номер на частта	Описание
1	Основна рамка
2	Възли на стъргалката
3	Мотор на четката
4	Възли на дръжката
5	Резервоар за чиста вода 400
6	Резервоар за мръсна вода 400
7	Капак на резервоара за вода 400

2. Основна рамка

3. Сглобка на гумената стъргалка

Номер на частта	Описание
1	Всмукателен механизмъм на стойката
2	Свързващ прът на всмукателния механизмъм
3	Стойка за всмукване надолу
4	1,5-инчово универсално колело
5	Всмукване

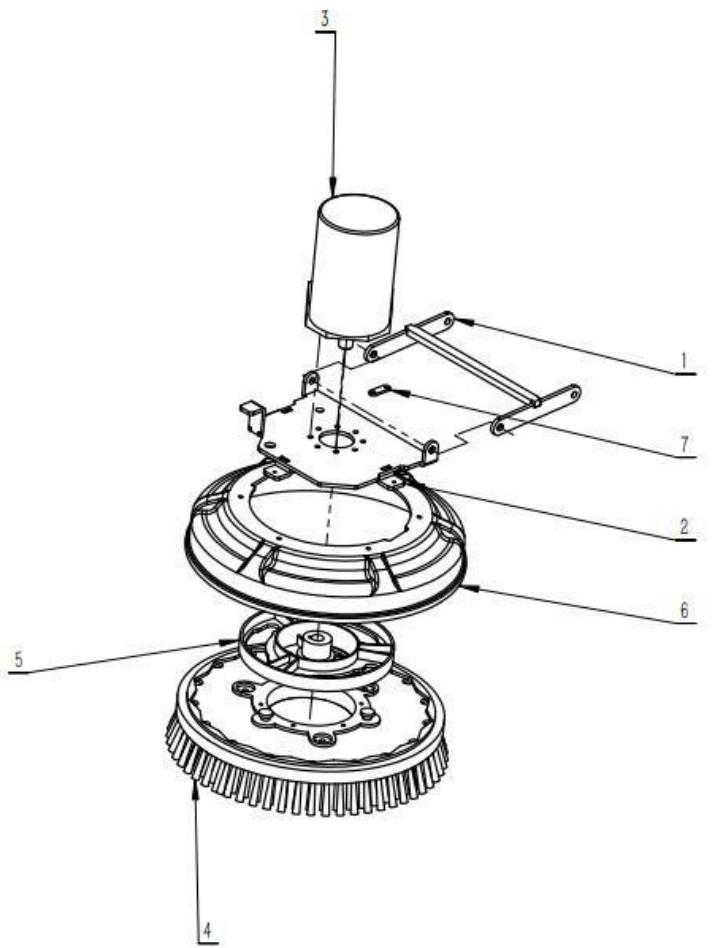

4. Мотор на четката

Номер на частта	Описание
1	Свързващ прът на предната част
2	Пластина за закрепване на мотора
3	Мотор на четката 24 V, 400 W
4	16-инчова пластина за четката
5	Заключване на диска на четката
6	Капак на четката
7	Пластина за изтегляне

5. Резервоар за мръсна вода

Номер на частта	Описание
1	Резервоар за мръсна вода
2	Канализационна тръба
3	Канализационна всмукателна тръба

6. Инструкции за свързване на акумулаторите

Забележка!!! Преди първата употреба свържете акумулаторите. Следвайте инструкциите подолу:

1. Първо трябва да вдигнете резервоара за вода. Той не е закрепен по никакъв начин към устройството.

1. След това трябва да намерите два конектора.

1. След това трябва да свържете тези два конектора и да затворите всичко в обратен ред.
