TOPCLEAN BATA 2200 - Pyykinpesukone Ulsonix - Ilmainen käyttöohje ja opas

KÄYTTÖOHJE TOPCLEAN BATA 2200 Ulsonix

Tämä käyttöopas on käännetty koneellisen käännöksen avulla. Olemme tehneet parhaamme varmistaaksemme käännöksen tarkkuuden, mutta huomaa, että automaattiset käännökset eivät ole täydellisiä eivätkä ne korvaa ihmiskääntäjiä. Käyttöoppaan virallinen versio on englanninkielinen. Käännetyn version ja englanninkielisen alkuperäisversion väliset mahdolliset eroavaisuudet eivät ole oikeudellisesti sitovia. Jos sinulla on kysyttävää käännöksen tarkkuudesta, tutustu englanninkieliseen versioon, joka on virallinen viite. Lisää kieliversioita on saatavilla pyynnöstä osoitteesta [e-mail].

Tekniset tiedot

Parametrin kuvaus	Parametrin arvo
Tuotteen nimi	Lattianpesukone
Malli	TOPCLEAN BATA 2200
Jännite [V]	24
Virtalähteen tyyppi	12 V / 52 Ah
Puhdistusteho [m2/h]	2200
Harjan halkaisija [mm]	400
Vetolastan leveys [mm]	580
Puhtaan veden säiliö [l]	25
Likaisen veden säiliö [l]	35
Harjamoottori [W]	500
Imumoottori [W]	550
IP-suojausluokka	IPX3
Mitat (PxLxK)	130,5 x 58 x 115 cm
Paino [kg]	82,2

Kuvaus

Tuote on suunniteltu käytettäväksi erilaisilla kaupallisilla lattiapinnoilla, kuten epoksihartsipinnoilla, maalatuilla pinnoilla, betonipinnoilla ja keraamisilla laattapinnoilla. Se sopii monenlaisiin kohteisiin, kuten ravintoloihin, hotelleihin, kahviloihin, elokuvateattereihin, vapaa-ajanklubeihin, kuntosaleihin ja toimistorakennuksiin.

Käyttäjä on vastuussa kaikista vahingoista, jotka aiheutuvat laitteen virheellisestä käytöstä.

Käyttö

E- Imukytkimen painike, paina pitkään 3 sekuntia

F- Siirtyminen hiljaiseen energiansäästötilaan

1. Pura kone pakkauksesta, ota se alustalta, aseta se lattialle ja asenna puhdistusharja ja vetolasta.
2. Nosta kulman säätökahvaa noin 90°–120°:n asentoon, irrota keräyssäiliö, etsi akun navat, kiinnitä punainen johto plusnapaan ja musta johto miinusnapaan (kuten kuvassa 2 on esitetty) ja kiinnitä ne ruuveilla.

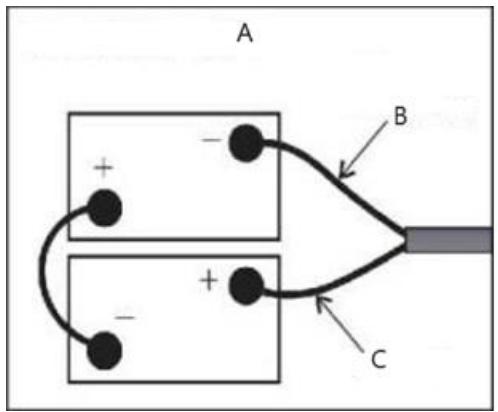

Kuva 2

A- Akun kytkentäkaavio

B- Musta johto

C- Punainen johto

1. Asenna jätevesisäiliö paikalleen, liitä imuputki ja täytä puhdasvesisäiliö sopivalla pesuaineliuoksella.
2. Tutustu kunkin osan toimintoihin ja käyttötarkoituksiin sekä ohjauskahvan painikkeisiin kuvan 1 mukaisesti.
3. Kiinnitä pesukumi paikalleen varmistaen, että se on tasaisesti maata vasten. Vedä kulman säätökahvasta asettaaksesi sen käyttäjälle mukavalle korkeudelle ja vapauta sitten kahva.
4. Ennen koneen käynnistämistä tartu ohjauskahvaan lujasti molemmin käsin ja varmista, ettei kukaan seiso koneen lähellä, jotta vältytään mahdollisilta loukkaantumisilta, jos pesukone liikkuu äkillisesti. Kytke pääkytkin, imumoottori ja tyhjennyskytkin päälle ohjauskahvan paneelista; merkkivalot syttyvät ja kone alkaa toimia.
5. Paina imukytkimen painiketta 3 sekunnin ajan, jolloin kone siirtyy ECO-tilaan, joka vähentää melua ja säästää energiaa.

Puhdistaminen ja huolto

Perusohjeet

1. Vaikka kone on suunniteltu kosteudenkestäväksi, varmista normaalissa käytössä, ettei vettä pääse sähköosiin oikosulkujen tai sähköiskujen välttämiseksi. Varo, ettei vesi tai pesuaine pääse kosketuksiin virtapistokkeen tai laitteen virtapiirien kanssa.
2. Älä yritä purkaa laitetta itse. Jos moottori tai sähköpiiri on viallinen, ota yhteyttä meihin tai valtuutettuun jälleenmyyjään korjausta varten.
3. Älä käytä liikaa voimaa. Käytä muovikahvoja, vipuja ja painikkeita varovasti, jotta vältät tarpeettomat vauriot.
4. Tyhjenny puhdas- ja likavesisäiliöt jokaisen käyttökerran jälkeen ja puhdista likavesisäiliö sekä putkistot tukosten ehkäisemiseksi.
5. Puhdista vetolasta jokaisen käyttökerran jälkeen ja kuivaa se pehmeällä liinalla.
6. Jos laitetta säilytetään pitkään käyttämättömänä, lataa akku säännöllisesti akun käyttöiän säilyttämiseksi.

Akun huolto

1. Vältä akun sijoittamista täysin suljettuun tilaan; sen tulee olla tuuletetussa tilassa.
2. Pidentääksesi akun käyttöikää, lataa akku viipymättä, kun sen varaus on vähissä. Vältä akun säilyttämistä alhaisella tai nollavarauksella pitkiä aikoja, sillä tämä voi aiheuttaa vaurioita.
3. Akun sallittu käyttölämpötila-alue on -15 °C – 50 °C, ja optimaalinen käyttöikä saavutetaan lämpötilassa 20 °C – 25 °C.
4. Kyseessä on huoltovapaa, suljettu akku, joka vaatii vain vähäistä huoltoa. Jatkuvassa latausjärjestelmässä olevien akkujen osalta on suositeltavaa kirjata järjestelmän jatkuvan latausjännitteen ja ympäristön lämpötilan tiedot kuukausittain. Kirjaa kunkin akun jatkuva latausjännite kuuden kuukauden välein, ja jos eroja on merkittäviä, suorita vuosittain tasapainotuslataus. Suorita lisäksi kapasiteetin purkutesti ylittämättä 50 % nimelliskapasiteetista.
5. Lataa tyhjentyneet akut mahdollisimman pian, sillä viivästyminen voi vaikeuttaa lataamista. Pitkäaikaisessa varastoinnissa olevat akut on ladattava vähintään kerran vuodessa.
6. Jos akussa havaitaan poikkeavia merkkejä, kuten halkeama kotelossa, vaurioita tai vuotoa, tarkista se huolellisesti ja vaihda akku tarvittaessa.

Akkua koskevat varotoimet

1. Pidä akku kaukana kipinöistä ja avotulesta räjähdysvaaran välttämiseksi.
2. Puhdista akku kostealla liinalla; kuivan tai syntetettisen liinan käyttö voi aiheuttaa staattista sähköä, mikä voi johtaa räjähdykseen.
3. Vältä käyttämästä liuottimia, kuten suitsukkeita, soodavettä, hajuvettä, bensiiniä, dieselpolttoainetta tai muita liukoisia orgaanisia puhdistusaineita, sillä ne voivat vahingoittaa akun koteloa ja aiheuttaa vuotoja, tulipalon tai savua.
4. Älä pura akkua. Jos rikkihappoa joutuu iholle tai vaatteisiin, huuhtele välittömästi vedellä. Jos ainetta joutuu silmiin, huuhtele silmiä vedellä ja hakeudu välittömästi lääkäriin.
5. Käytä akkujen tarkastuksen tai huollon aikana kumikäsineitä, saappaita ja muita suojavarusteita sähköiskun välttämiseksi.
6. Vältä akun asentamista lämmönlähteiden lähelle.

Käytettyjen laitteiden hävittäminen

Älä hävitä laitetta yleisen kunnallisen jätehuollon kautta. Luovuta se sähkölaitteiden kierrätykseen erikoistuneeseen keräyspisteeseen. Tarkista tuotteen, käyttöohjeen ja pakkauksen symboli. Laitteen valmistuksessa käytetyt muovit voidaan kierrättää merkintöjen mukaisesti. Kierrättämällä jätteet asianmukaisesti annat merkittävän panoksen ympäristönsuojeluun.

Ota yhteyttä paikallisiin viranomaisiin saadaksesi tietoa paikallisista kierrätyslaitoksista.

Ongelmien ratkaisminen

Ongelma	Mahdollinen syy	Ratkaisu
Moottori käynnistyy hitaasti.	Moottorin hiiliharjojen kosketus on huono.	Tarkista, puhdista tai vaihda hiiliharja.
Moottori ei pyöri.	Virtakytkin on vaurioitunut, virtajohto ei ole kunnolla kytketty tai virtaa ei ole.	Vaihda kytkin ja tarkista, onko virtaa.
Teho heikkenee moottorin käydessä.	Moottorin hiiliharjat ovat pahasti kuluneet ja niiden kosketus on huono.	Vaihda hiiliharjat.
Imumoottori toimii, mutta ei pysty imemään vettä.	Tarkista, onko putki tukossa.Tarkista, onko imuputki kytketty.	Puhdista jätevesisäiliö ja putkisto, liitä imuputki uudelleen ja tiivistä se.
Moottori pyörii, mutta harja ei liiku.	Roottori ja vaihteen liitokset ovat kuluneet ja kosketus on huono.	Vaihda moottorin roottori tai vaihde.
Kun syöttöjännite on normaali, kytke tyhjennyskytkin päälle, mutta vettä ei voi tyhjentää.	Tyhjennyskytkin on vaurioitunut, tyhjennysventtiili on palanut ja puhtaan veden säiliön vesilähtö on tukossa.	Vaihda tyhjennyskytkin, vaihda magneettiventtiili ja puhdista puhtaan veden säiliöstä roskat.
Ohjauskahvaa ei voi säätää.	Ruostuneet piikit.	Tarkista, onko säätötanko löysällä; vaihda tai korjaa se tarvittaessa.

Osakaavio

1. Päärakenne

Osan numero	Kuvaus
1	Alustakehys
2	Lastakokoonpano
3	Harjamoottori
4	Kahvakokoonpano
5	400 puhtaan veden säiliö
6	400 likaisen veden säiliö
7	400 vesisäiliön kansi

2. Perusrunko

Osan numero	Kuvaus
1	Perusrunko
2	Laakeripyörä Φ200X50
3	2,5 tuuman yleispyörä
4	Vedenimumoottori 24 V 500 W 2 kerrosta
5	Vedenimumoottorin kiinnityslevy

3. Kumilastakokoonpano

Osan numero	Kuvaus
1	Imupiste telineessä
2	Imuliitosvarsi
3	Imupiste telineessä alhaalla
4	1,5 tuuman yleispyörä
5	Imulaite

4. Harjamoottori

Osan numero	Kuvaus
1	Kärkiliitosvarsi
2	Moottorin kiinnityslevy
3	Harjamoottori 24 V, 400 W
4	16 tuuman harjalevy
5	Harjalevyn lukko
6	Harjapeite
7	Vetolevy

5. Likavesisäiliö

Osan numero	Kuvaus
1	Likavesisäiliö
2	Viemäriputki
3	Viemärin imuputki

6. Akkujen kytkentäohjeet

Huomautus!!! Kytke akut ennen ensimmäistä käyttökertaa. Noudata seuraavia ohjeita:

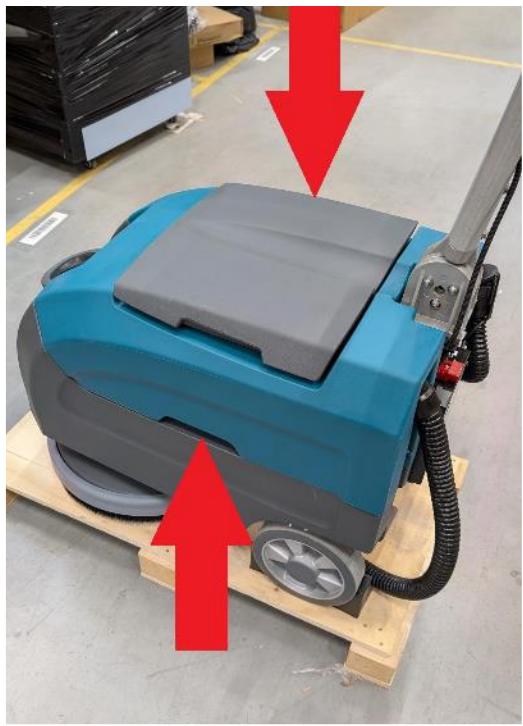

1. Ensinnäkin sinun on nostettava vesisäiliö ylös. Se ei ole kiinnitetty laitteeseen millään tavalla.

1. Aseta säiliö sivuun.

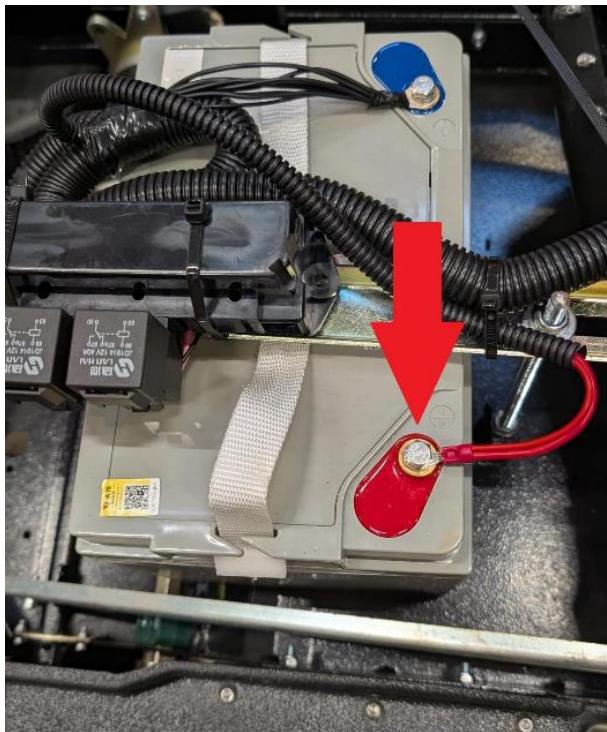

1. Seuraavaksi sinun on löydettävä kaksi liitintä.

1. Liitä nämä kaksi liitintä toisiinsa ja sulje kaikki osat päinvastaisessa järjestyksessä.
