Type d'accessoire	Kit mousse
Modèles disponibles	INNO-FOAM-SET, EASY-FOAM-SET
Compatibilité	Nettoyeur haute pression standard
Matériau	Plastique et métal
Longueur du tuyau	Environ 1 à 2 mètres
Type de buse	Buse mousse et buse standard
Utilisation	Application de mousse nettoyante
Installation	Fixation sur la lance du nettoyeur
Poids	Léger
Entretien	Nettoyage après usage recommandé
Accessoires inclus	Buse, tuyau, adaptateur
Couleur	Non précisé
Pression maximale	Non précisé
Débit maximal	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - INNO-FOAM-SET KARCHER

Qu'est-ce que le KARCHER INNO-FOAM-SET ?

Le KARCHER INNO-FOAM-SET est un kit de mousse innovant conçu pour être utilisé avec les nettoyeurs haute pression KARCHER, permettant d'appliquer facilement des produits nettoyants sur différentes surfaces.

Comment installer le KARCHER INNO-FOAM-SET sur mon nettoyeur haute pression ?

Pour installer le KARCHER INNO-FOAM-SET, retirez le lance de votre nettoyeur haute pression et vissez le set de mousse à la place. Assurez-vous qu'il est bien fixé avant d'utiliser l'appareil.

Puis-je utiliser des produits nettoyants non KARCHER avec le INNO-FOAM-SET ?

Il est recommandé d'utiliser des produits nettoyants KARCHER pour assurer une performance optimale et éviter d'endommager l'équipement. L'utilisation de produits non compatibles peut annuler la garantie.

Comment régler la quantité de mousse produite ?

La quantité de mousse peut être ajustée en modifiant le débit du nettoyeur haute pression ou en réglant la concentration du produit nettoyant dans le réservoir du INNO-FOAM-SET.

Le KARCHER INNO-FOAM-SET est-il compatible avec tous les modèles de nettoyeurs haute pression KARCHER ?

Le KARCHER INNO-FOAM-SET est compatible avec la plupart des modèles de nettoyeurs haute pression KARCHER, mais il est conseillé de vérifier la compatibilité avec votre modèle spécifique dans le manuel d'utilisation.

Que faire si la mousse ne sort pas correctement ?

Si la mousse ne sort pas correctement, vérifiez que le produit nettoyant est bien dilué, que le réservoir est plein et que le INNO-FOAM-SET est correctement installé. Assurez-vous également que les buses ne sont pas obstruées.

Comment nettoyer le KARCHER INNO-FOAM-SET après utilisation ?

Après utilisation, videz le réservoir de produit nettoyant, puis rincez le INNO-FOAM-SET à l'eau claire pour éliminer les résidus. Laissez sécher complètement avant de le ranger.

Où puis-je acheter des pièces de rechange pour le KARCHER INNO-FOAM-SET ?

Les pièces de rechange pour le KARCHER INNO-FOAM-SET peuvent être achetées sur le site officiel de KARCHER, dans les magasins spécialisés en bricolage ou en ligne sur des plateformes de vente.

MODE D'EMPLOI INNO-FOAM-SET KARCHER

Il est nécessaire de contrôler le bon état et la sécurité de fonctionnement de l'appareil et de ses dispositifs avant toute utilisation L'appareil ne doit pas être utilisé s'il ne se trouve pas en parfait état.
Aucune modification ne doit etre effectuee sur la machine.

Utilisation

• Ne jamais intervenir dans le jet haute pression.
• Ne jamais diriger le jet en direction de personnes ou d'animaux.

Indications importantes

Avant la mise en service de l'appareil, veuilles dire avec attention les informations reprises dans la notice d'utilisation.

Informer immédiatement le distributeur en cas de dommages pendant le transport.

Veuillez éliminer l'emballage en respectant l'environnement

Les matériaux constitutifs de l'emballage sont recyclables. Veuillez ne pas jeter les emballages dans les ordures menagères, mais au contraire faites-les recycler.

Veuiliez éliminer les anciens appareils en respectant l'environnement

Les ancients apparèils contiennent des matériaux recyclables de valeur qui devraient être réutilisés. Les batteries, l'huile et les produits similaires ne doivent pas parvenir dans l'environnement. Veuillez éliminer les anciens apparèils en utilisant des systèmes de collecte appropriés.

Utilisation conforme

• Le kit mousse- est adapté au nettoyage et à la désinfection des sols, des murs et des machines avec un nettoyeur haute pression.
• Un dosage de produit de nettoyage de 5% est suffisant.
• La pression d'eau ne doit pas dépasser 25 MPa (250 bars).
• La température de l'eau ne doit pas dépasser 50^ .
  Le débit de l'eau doit être d'au moins 500 l/h (8,3 l/min).
• Le flexible haute pression ne doit pas dépasser 20 m.
• L'utilisation de détergent chlore alcalin entraine une usure élevé du Foam-Set.

Montage

Pièces supplémentaires nécessaires

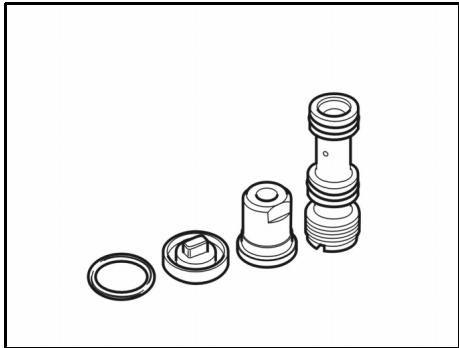

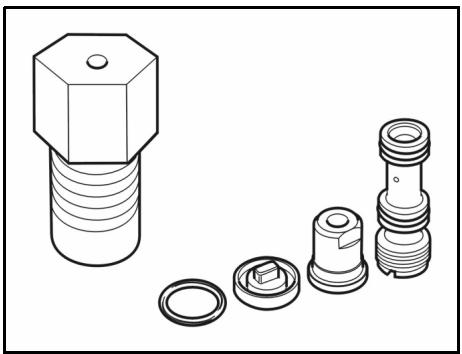

Pour adapter le kit- mousse sur le nettoyeur haute pression, il est nécessaire de commander en plus un pack de buses :

pour HD 10/25 SX 2.640-694

pour HD 13/18 SX 2.640-695

Pack de buses pour d'autres nettoyeurs haute pression sans dévidoir-enrouleur de flexible avec débit de :

plus de 500 à 600 l/h (plus de 8,3 à 10 l/min) 2.640-870

plus de 600 à 700 l/h (plus de 10 à 11,8 l/min) 2.640-687

plus de 700 à 1000 l/h (plus de 11,6 à 16,6 l/min) 2.640-688

plus de 1000 à 1300 l/h (plus de 16,6 à 21,6 l/min) 2.640-689

HD 1000 Si 2.640-902

1. Monter l'injecteur -HP

L'injecteur - HP aspire le produit de nettoyage et le mélange au jet d'eau.
- L'effect d'aspiration est obtenu uniquement après montage de la buse -omnidirectionnelle HP du pack.

1a) Montage avec les apparêls non chauffés sans dévidoir-enrouleur de flexible

• Mettre le nettoyeur à haute pression hors service.
  Couper l'alimentation - en électricité et en eau.
  Réduire la pression en ouvrant le pistonlet.

* fait partie du pack de buses

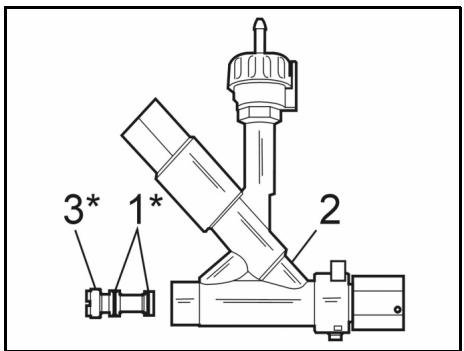

Glisser les joints-toriques (1) sur l'insert d'injecteur (3) et l'endetuire légèrement de graisse aux silicones.
Introduire l'insert d'injecteur dans le corps (2). Bien serrer l'insert d'injecteur avec un tournevis plat 12x2.

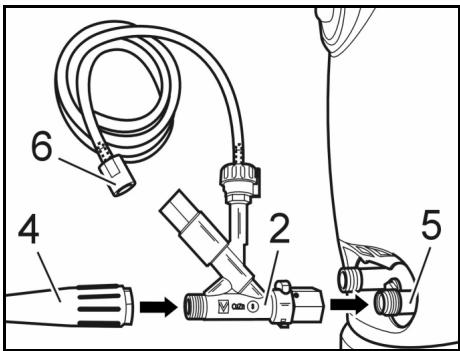

Devisserleflexiblehautepression(4) de la sortieHP du nettoyeur haute pression.
Visser l'injecteur-HP (2) sur la sortie haute pression (5) du nettoyeur haute pression. Visser l'écrou-raccord (maxi 10 Nm).
Visser le flexible haute pression (4) sur la sortie de l'injecteur-HP (2) et bien le serrer à la main.
Introduire le flexible d'aspiration-du produit de nettoyage (6) dans le bidon ou le réservoir de produit de nettoyage du nettoyeur haute pression.

1b) Montage avec HD 10/25 SX, HD 13/18 SX

• Mettre le nettoyeur à haute pression hors service.
  Couper l'alimentation - en électricité et en eau.
  Réduire la pression en ouvrant le pistonlet.

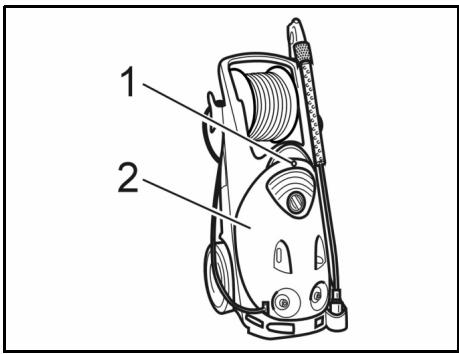

Dévisser la vis de fixation (1) du capot.
Retirer le capot (2) de l'appareil.

* fait partie du pack de buses

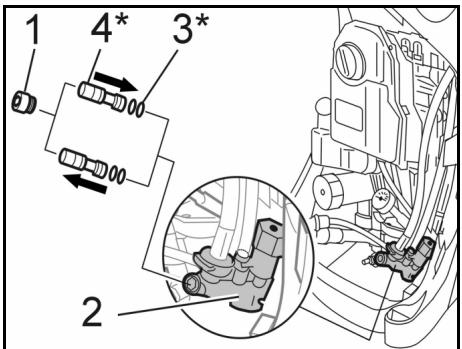

Dévisser la vis d'étanchéité (1) avec la clé à six pans creux de 8.

Dévisser l'insert d'injecteur de série avec un tournevis plat 12x2.
Glisser les joints-toriques (3) sur le nouvel insert d'injecteur provenant du pack de buses (4) et l'endetuire légèrement deGRAISSÉ aux silicones.
Introduire le nouvel insert d'injecteur dans le corps (2). Bien serrer l'insert d'injecteur avec un tournevis plat 12x2.
- Placer la vis d'étanchéité (1) et serrer à fond (10 Nm).

* fait partie du pack de buses

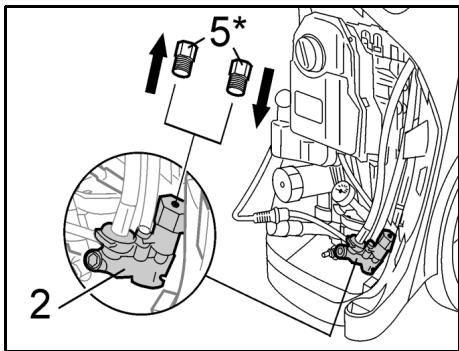

Dévisser le bouchon fileté (5).
Placer le bouchon fileté et visser à fond.
Placer le capot de l'appareil et le visser.

1c) Montage des appareils chauffés

Dans ce cas, le système de dosage qui se trouve déjà dans l'appareil est utilisé.

Aucune transformation n'est a faire.

L'insert d'injecteur du pack de buses n'est pas nécessaire.

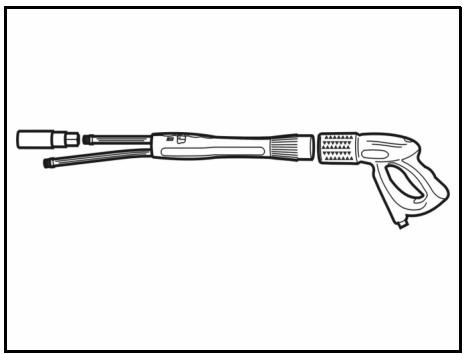

2. Monter la lance de pulverisation régliable (uniquement pour Inno-Foam-Set)

Dévisser la lance de pulverisation de série du pistonlet.

Monter la lance de pulverisation régliable sur le pistolet.
Monter la buse haute pression de série sur le long tuyau de la lance de pulverisation régliable.

3. Monter la buse à mousse

Monter la buse à mousse suivant le jeu de mousse,
- sur le tuyau court de la lance de pulverisation régliable, ou
- remplacer la buse haute pression de série par la buse à mousse.

• fait partie du pack de buses

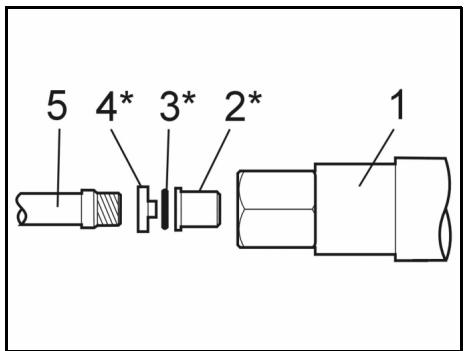

Placer le joint-torique (3) dans la rainure de la pierce moulée (4) legen.
Placer la buse omnidirectionnelle-HP (2) sur le téton de la pierce moulée.
Introduire la buse avec la piece moulée dans la buse à mousse.
Visser la buse à mousse prémontée (1) sur la lance de pulverisation (5) et la serrer à fond avec une clé à fourche de 27.

Détergents recommendés

RM 57 ASF

Nettoyant à mousse, neutre

Produit de nettoyage à mousse pour salissures légères contenant des graisses, des huiles - et des protides.

RM 58 ASF

Nettoyant à mousse, alcalin

Produit de nettoyage à mousse pour carrelages, faïences et conteneurs.

RM 59 ASF

Nettoyant à mousse, acide.

Produit de nettoyage à mousse pour carrelages, surfaces en acier inoxydable et conteneurs.

RM 735

Désinfectant.

Désinfectant neutre, - bactericide / fongicide / virucide.

Fonctionnement

• Mettre le nettoyeur haute pression en marche comme d'habitude.

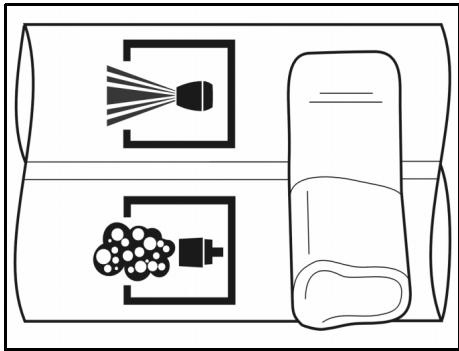

  Régler la lance de pulverisation (uniquement Inno-Foam-Set) sur la buse à mousse, le pistolet étant fermé.

Indication :

Amerer tous les commutateurs sur la lance de pulverisation reglable en position finale. En cas d'utilisation d'un pistolet Servopress-, régler celui-ci sur plein débit d'eau.

Ouvrir le pistolet pulverisateur.

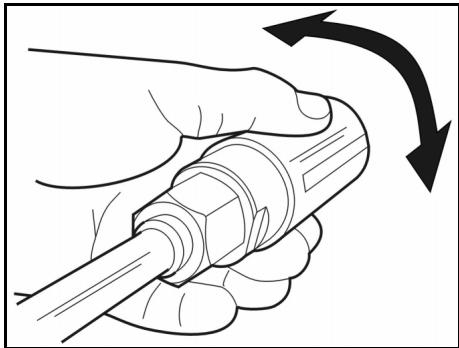

- Diriger le jet de mousse plat en tournant le corps de la buse.

Régler le dosage du produit de nettoyage
- sur la vanne de dosage de l'injecteur,
- pour les apparèils chauffés et HD 10/25 SX, HD 13/18 SX sur la vanne de dosage du-produit de nettoyage du nettoyeur haute pression.

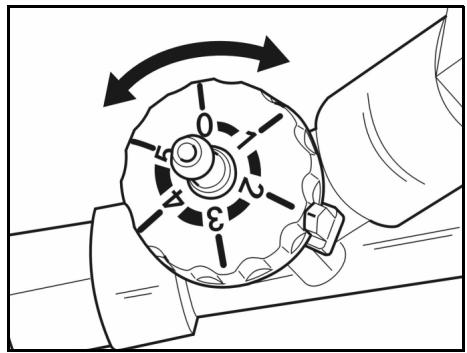

Tableau de dosage des produits de nettoyage (pour apparéils avec injecteur externe)

Proportion de produit de nettoyage dans le jet d'eau en fonction de la position de la vanne de dosage sur l'injecteur :

Après chaque utilisation

Positionner le dosage du produit de nettoyage sur 0.
Rincer la buse à mousse pendant 2 minutes.

Indication :

Si la buse à mousse n'est pas rincee après l'usage, ici peut entrainer un collage ou une usure elevée.

Dysfonctionnement

Aucune création de mousse bien que le produit de nettoyage soit aspiré.

Cause

Grille en acier inoxydable dans la buse a mousse colmatée ou entarlée.

Remède

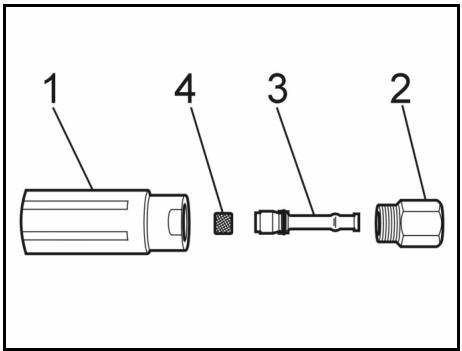

Dévisser la buse à mousse (1), clé de 32, du support de buse (2), clé de 27.
Retirer la buse venturi (3).
Sortir la grille en acier inoxydable (4).
Nettoyer la grille en acier inoxydable pendant 10 minutes dans de l'eau bouillante ou la laisseur une nuit entiere dans le bain à ultrasons.
