Producttype	Schuimset voor hogedrukreiniger
Merk	KARCHER
Model	INNO-FOAM-SET
Beoogd gebruik	Reiniging en desinfectie van vloeren, muren en machines
Max. waterdruk	25 MPa (250 bar)
Max. watertemperatuur	50°C
Min. waterdebiet	500 l/u (8,3 l/min)
Max. lengte hogedrukslang	20 m
Aanbevolen productdosering	5%
Soort reinigingsmiddelen	Neutraal, alkalisch, zuur, desinfecterend
Aanbevolen reinigingsmiddelen	RM 57 ASF, RM 58 ASF, RM 59 ASF, RM 735
Benodigde extra onderdelen	Spuitstukkenpakket (afhankelijk van model HD)
Reiniging na gebruik	Spoel het schuimspuitstuk 2 minuten
Veiligheid	Richt de straal niet op personen of dieren
Injectorcompatibiliteit	Hogedrukinjector voor productaanzuiging
Materiaal rooster	Roestvrij staal

Veelgestelde vragen - INNO-FOAM-SET KARCHER

Welke hogedrukreinigers zijn compatibel met de KARCHER INNO-FOAM-SET?

De set is compatibel met KARCHER hogedrukreinigers met een waterdebiet van ten minste 500 l/u, een maximale druk van 250 bar en een watertemperatuur tot 50°C. Specifieke spuitstukkenpakketten zijn nodig afhankelijk van het model (bijv. HD 10/25 SX, HD 13/18 SX, of andere met een debiet tussen 500 en 1300 l/u).

Hoe monteer ik de hogedrukinjector op een onverwarmde reiniger zonder haspel?

1. Schakel de reiniger uit, sluit de toevoer af en verlaag de druk. 2. Schuif de O-ringen op de injectorinsert en vet ze in. 3. Plaats de insert in het lichaam en draai vast met een platte schroevendraaier 12x2. 4. Draai de hogedrukslang los van de hogedrukuitgang. 5. Schroef de hogedrukinjector op de hogedrukuitgang (max. aanhaalmoment 10 Nm). 6. Sluit de hogedrukslang weer aan. 7. Plaats de aanzuigslang in het productvat.

Welke reinigingsmiddelen raadt u aan bij deze schuimset?

De aanbevolen reinigingsmiddelen zijn: RM 57 ASF (neutraal voor lichte vervuiling), RM 58 ASF (alkalisch voor tegels), RM 59 ASF (zuur voor roestvrij staal) en RM 735 (desinfecterend bactericide/fungicide/virucide).

Hoe stel ik de dosering van het reinigingsmiddel in?

Bij apparaten met externe injector draait u de doseerklep op de injector. Voor verwarmde apparaten of HD 10/25 SX, HD 13/18 SX gebruikt u de doseerklep van de hogedrukreiniger. Zet na gebruik de dosering terug op 0 en spoel het schuimspuitstuk 2 minuten.

Wat te doen als er geen schuim ontstaat terwijl het product wordt aangezogen?

De waarschijnlijke oorzaak is een verstopt roestvrijstalen rooster in het schuimspuitstuk. Oplossing: demonteer het schuimspuitstuk, verwijder het rooster, reinig het 10 minuten in kokend water of laat het een nacht in een ultrasoonbad weken.

Hoe monteer ik het schuimspuitstuk?

1. Plaats de O-ring in de groef van het gietstuk. 2. Plaats het omnidirectionele hogedrukspuitstuk op het nokje. 3. Breng het geheel in het schuimspuitstuk. 4. Schroef het schuimspuitstuk op de spuitlans (sleutel 27) en draai stevig aan.

Welke veiligheidsmaatregelen moeten worden genomen?

Nooit ingrijpen in de hogedrukstraal, de straal niet op personen of dieren richten, de staat van het apparaat controleren voor gebruik, de machine niet wijzigen en de instructies in de handleiding volgen.

Hoe onderhoud ik de set na elk gebruik?

Zet na elk gebruik de productdosering terug op 0 en spoel het schuimspuitstuk 2 minuten met schoon water. Dit voorkomt verstopping of overmatige slijtage van het spuitstuk.

Welke spuitstukkenpakketten zijn nodig voor de installatie?

Er is een spuitstukkenpakket nodig dat past bij het waterdebiet. Referenties: voor HD 10/25 SX: 2.640-694; HD 13/18 SX: 2.640-695; voor andere debieten: 2.640-870 (500-600 l/u), 2.640-687 (600-700 l/u), 2.640-688 (700-1000 l/u), 2.640-689 (1000-1300 l/u), of HD 1000 Si: 2.640-902.

Kan de set worden gebruikt op verwarmde hogedrukreinigers?

Ja, voor verwarmde apparaten wordt het geïntegreerde doseersysteem gebruikt. Geen aanpassing nodig en de injectorinsert van het spuitstukkenpakket is niet vereist.

GEBRUIKSAANWIJZING INNO-FOAM-SET KARCHER

Voor gebruik要去en gecontroleerd of de machine en de bijbehorende inrichtingen geen gebreken vertonen en veilig werken. Wanner de machine gebreken vertoont, mag deze nicht worden gebruikt.
Ermogen geen wijzigingen aan demachinemuitgevoerd worden.

Bediening

• Nooit in de hagedrukstraal grijpen.
• Richt de sproeierstraal nooit op personen of dieren.

Belangrijke aanwijzingen

Lees voordat u het apparaat in gebruik neemt de informatie in de handleiding zorgvuldig door.

Bij transportschade direct handelaar informeren.

Gooi de verpakking weg volgens de milieuvoorschriften

De verpakkingsmaterialen können worden gerecycled. Gooi de verpakking Niet met het huisvuil weg maar zorg dat deze gerecycled kan worden.

Gooi oude apparaten op een milieubewuste wijze weg

Oude apparaten bevatten waardevolle materialen die gerecycled können worden. Batterijen, olie en gelijksoortige stoffen mooten nicht in het milieuterechtkommen. Geef oude apparaten waarom op een verzamelplaats af.

Beoogd gebruik

• De foam-set is geschikt voor het reinigen en desinfecteren van vloeren, wanden en machines samen met een hogedrukreiniger.
• Een reinigingsmiddeldosering van 5% is voldoende.
• De waterdruk mag Niet meer dan 25 MPa (250 bar) bedragen.
• De watertemperatuur mag nicht meer dan 50^ bedragen.
• De waterdoorstroom moet minstens 500 l/h (8,3 l/min) bedragen.
• De hagedrukslang mag Niet langer dan 20m ল.
• Het gebruik van chlooralkalische reinigingsmiddelen leidt tot verhoogdsSlijtage van de foam-set.

Montage

Noodzakelijktoebehoren

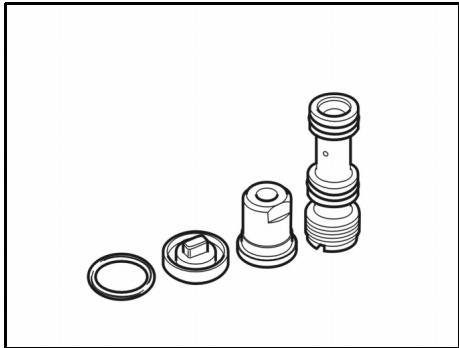

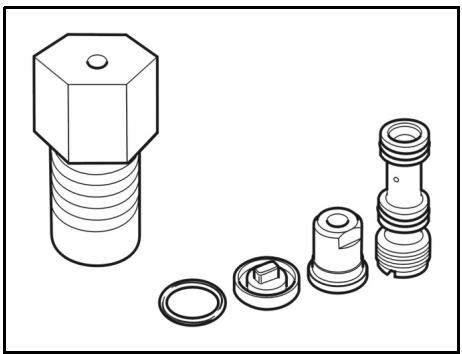

• Om de foam-set aan de betreffende hagedrukreiniger aan te passen moet bovendien een mondstukpakket besteld worden:

voor HD 10/25 SX 2.640-694

voor HD 13/18 SX 2.640-695

Mondstukpakketten voor andere hogedrukreinigers zonder slangtrommel met een doorstroomhoeveelheid van:

boven 500 tot 600 l/h (boven 8,3 tot 10 l/min) 2.640-870

boven 600 tot 700 l/h (boven 10 tot 11,8 l/min) 2.640-687

boven 700 tot 1000 l/h (boven 11,6 tot 16,6 l/min) 2.640-688

boven 1000 tot 1300 l/h (boven 16,6 tot 21,6 l/min) 2.640-689

HD 1000 Si 2.640-902

1. HD-injector monteren

• De HD-injector zuigt reinigingsmiddel aan en mangeit dit met de waterstraal.
• De zuigwerking ontstaat alleen bij gemonteerd HD-rondstraalmondstuk uithet mondstukpakket.

1a) Montage bij onverwarmde apparaten zonder slangtrommel

Hogedrukreiniger uitschakelen.
Stroom- en watertoevoer onderbreken.
Druk door openen van handspuitpistol afbouwen.

* Onderdeel van het mondstukpakket

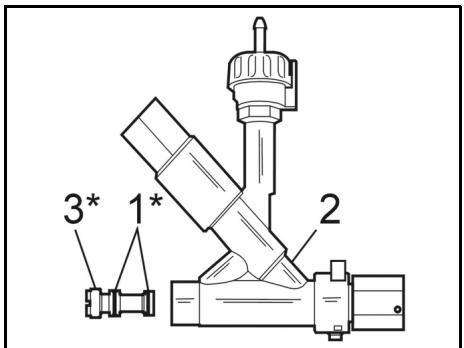

• O-ringen (1) op het injectorintzetstuk (3) schuiven en dun met siliconenvet insmeren.
  Injectorinzetstuk in het injectorhuis (2) schuiven. Injectinzetstuk met een platte schroevendraaier 12x2 handvast aandraaien.

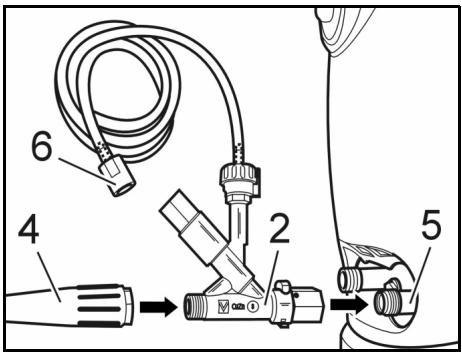

Hogedrukslang (4) van de hogedrukuitgang van de hogedrukreiniger aftschroeven.
- HD-injector (2) op de hagedrukuitgang (5) van de hagedrukreiniger schroeven. Dopmoer vasttrekken (max. 10 Nm).
Hogedrukslang (4) op de uitgang van de HD-injector (2) schroeven en met de hand aantrekken.
■ Reinigungsmiddel-zuigslang (6) in de reingigungsmiddeljerrycan of reinigungsmiddeltank van de hogedrukreiniger doen.

1b) Montage bij HD 10/25 SX, HD 13/18 SX

Hogedrukreiniger uitschakelen.
Stroom- en watertoevoer onderbreken.
Druk door openen van handspuitpistool afbouwen.

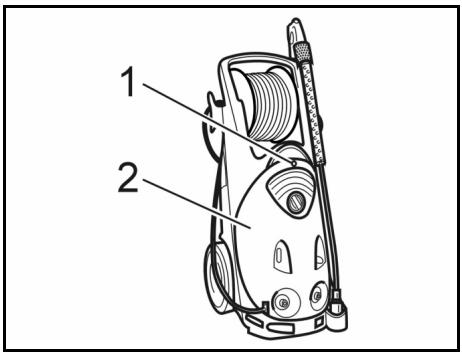

■ Bevestigingschroef (1) van de kap eruit draaien.
Kap (2) van het apparatusafhalen.

* Onderdeel van het mondstukpakket

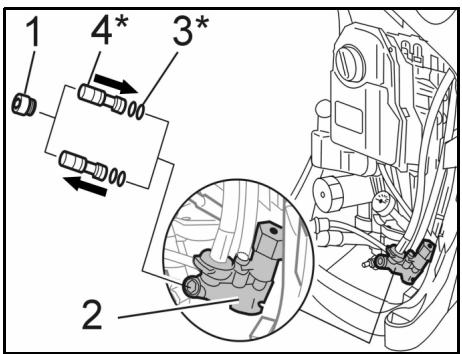

Afdichtschoef (1) met inbussleutel maat 8 eruit schroeven.

Standaardinjectorinzetuk met een platte schroevendraaier 12x2 eruit schroeven.
- O-ringen (3) op het neue injectorintzetak uit de mondstukset (4) schuiven en dun met siliconenvet insmeren.
Nieuw injectorinzetstuk in het injectorhuis (2) schuiven. Injectinzetstuk met een platte schroevendraaier 12x2 handvast aandraaien.
Afdichtschoef (1) er indraaien en vasttrekken (10 Nm).

* Onderdeel van het mondstukpakket

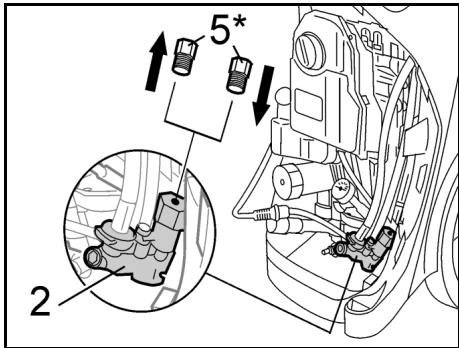

■ Afsluitschroef (5) eruit schroeven.
Meegeleverde aufsuitschroef erin draaien en vast aantrekken.
Kap van het apparaat erop zetten en vastschroeven.

1c) Montage bij verwarmde apparaten

Hier worden het reeds in het apparaat voorhanden doseersysteme gebruikt. Er is geen ombouw nodig. Het injectorinzetstukuit het spreierpakket is Niet nodig.

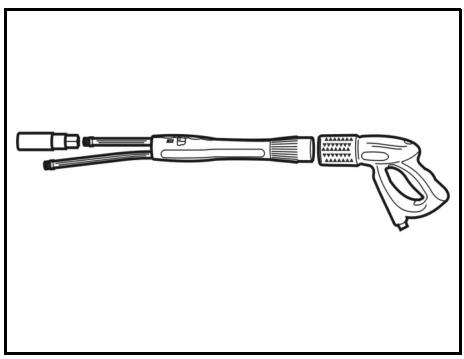

2. Omschakelbare straalbuis monteren (alleen bij Inno-Foam-Set)

Standaardstraßeuis van het handspuitpistol aftschroeven.

• Omschakelbare straalbuis op het handspuittpistol monteren.
  Standaardhogedruksproeier op de lange buis van de omschakelbare straalbuis monteren.

3. Schuimmondstuk monteren

Schuimmonstuk naargelang foamset monteren.
- op de korte buis van de omschakelbare straalbuis, of
- standaardhogedrukmondstuk door schuimmondstuk verrangen.

• Onderdeel van het mondstukpakket

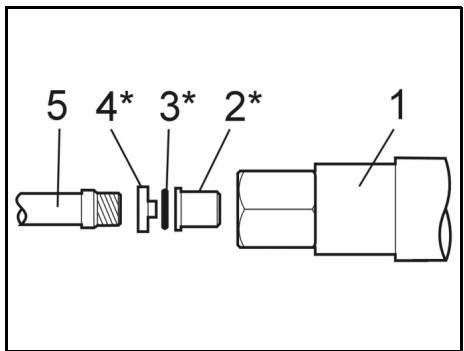

O-ring (3) in de ringgroef van het vormdeel (4) leggen.
- HD-rondstraalmondstuk (2) op de tap van het vormdeel zetten.
Mondstuk met vormdeel in het schuimmondstuk zetten.
Voorgemonteerd schuimmonstuk (1) op de straalbuis (5) schroeven en met steeksleutel maar 27 vasttrekken.

Aanbevolen reinigingsmiddelen

RM 57 ASF

Schuimreiniger, neutraal

Schuimreinigingsmiddel voor lichte vet-, olie- en eiwithoudende verontreinigingen.

RM 58 ASF

Schuimreinigingsmiddel voor het schoonmaken van vloertegels, wandtegels en containers.

RM 59 ASF

Schuimreiniger, zuur

Schuimreinigingsmadel voor het

schoonmaken van vloertegels,

roestvrijstalen oppervlakken en containers.

RM 735

Desinfecteringsmiddel.

Neutraal desinfectiemiddel, -

bacteriendodend / schimmeldodend / virusdodend.

Gebruik

Hogedrukreiniger zoals normal in gebruik nemen.

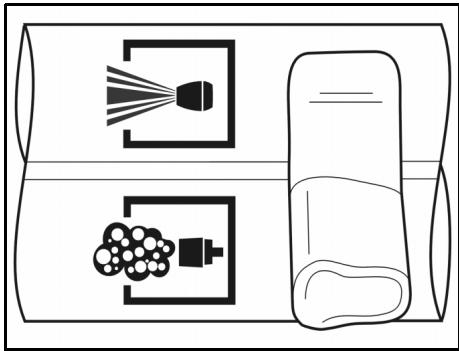

■ Omschakelbare straalbuis (alleen Inno-Foam-Set) bij gesloten handspuitpistol op het

schuimmondstuk instellen.

Opmerking:

Schakelaar op omschakelbare straalbuis altijd op de eindstand zetten.

Bij gebruik van een servopress-pistool dit op de volle waterhoeveelheid instellen.

Handspuitpistol openen.

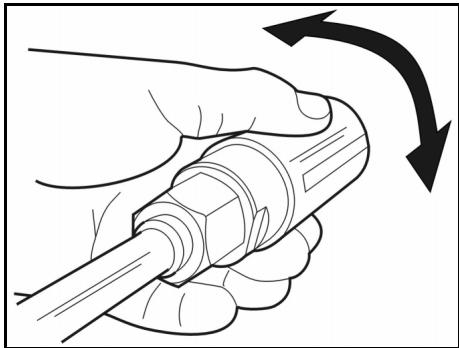

Schuimstraal juist instellen door het mondstukhuis te verdraaien.

Reinigingsmiddeldosering instellen
- op het doseerventiel van de injector,
- bij verwarmde apparaten en HD 10/25 SX, HD 13/18 SX op het reinigingsmiddel-doseerventiel van de hogedrukreiniger.

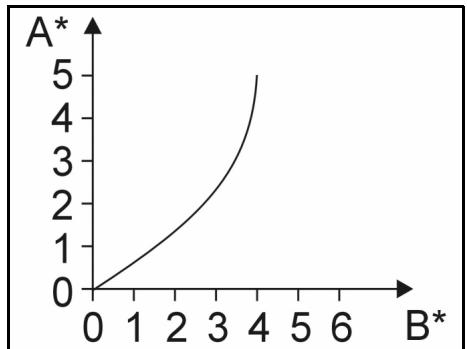

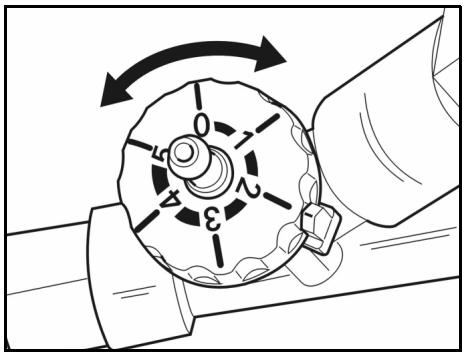

Tabel reinigingsmiddeldosering (voor apparaten met externe injector)

Aandeel reinigingsmiddel in de waterstraal afhankelijk van de stand van het doseerventiel op de injector:

^ =
B^ = CHEM (%)

Na elk gebruik

• Dosering van het reinigingsmiddel op 0 zetten.
  Schuimmondstuk 2 minutes lang schoonspoelen.

Opmerking:

Wanneer de schuimdouce na het gebruik nicht gespoeld worden, kan dit tot verkleven of verhoogde slijtage leiden.

Storing

Geen schuim, hoewel reinigingsmiddel aangezogen worden.

Oorzaak

Roestvrijstalen rooster in het schuimmondstuk dichtgeplakt of verkalkt.

Oplossing

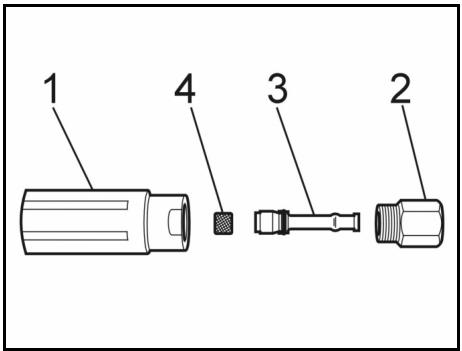

Schuimmondstuk (1), maat 32, van de mondstukdrager (2), maat 27; afschroeven.
Venturibuis (3) eruit nemen.
Roestvrijstalen rooster (4) eruit trekken.
Roestvrijstalen rooster 10 minutes in kokend water of 's nachts in ultrasoonbad reinigen.
