INNO-FOAM-SET - Rengøring og vedligeholdelse KARCHER - Gratis brugsanvisning og manual

Produkttype	Skumkit til højtryksrenser
Mærke	KARCHER
Model	INNO-FOAM-SET
Korrekt brug	Rengøring og desinfektion af gulve, vægge og maskiner
Maks. vandtryk	25 MPa (250 bar)
Maks. vandtemperatur	50°C
Min. vandgennemstrømning	500 l/t (8,3 l/min)
Maks. længde på HP-slange	20 m
Anbefalet dosering	5%
Type rengøringsmidler	Neutral, alkalisk, syre, desinfektionsmiddel
Anbefalede rengøringsmidler	RM 57 ASF, RM 58 ASF, RM 59 ASF, RM 735
Nødvendige ekstra dele	Dysesæt (afhængigt af HP-model)
Rengøring efter brug	Skyl skumdysen i 2 minutter
Sikkerhed	Ret ikke strålen mod personer eller dyr
Injektorkompatibilitet	HP-injektor til opsugning af produkt
Gitterets materiale	Rustfrit stål

Ofte stillede spørgsmål - INNO-FOAM-SET KARCHER

Hvilke højtryksrensere er kompatible med KARCHER INNO-FOAM-SET?

Sættet er kompatibelt med KARCHER højtryksrensere med en vandgennemstrømning på mindst 500 l/t, et maks. tryk på 250 bar og en vandtemperatur op til 50°C. Specifikke dysesæt er nødvendige afhængigt af modellen (f.eks. HD 10/25 SX, HD 13/18 SX eller andre med gennemstrømning mellem 500 og 1300 l/t).

Hvordan monteres HP-injektoren på en uopvarmet renser uden slangerulle?

1. Sluk for renseren, afbryd strømforsyningen og reducer trykket. 2. Træk O-ringene på injektorindsatsen og smør dem. 3. Indsæt indsatsen i huset og spænd den med en flad skruetrækker 12x2. 4. Skru HP-slangen af HP-udgangen. 5. Skru HP-injektoren på HP-udgangen (max. tilspændingsmoment 10 Nm). 6. Tilslut HP-slangen igen. 7. Placer sugeslangen i produktbeholderen.

Hvilke rengøringsmidler anbefaler du til dette skumkit?

De anbefalede rengøringsmidler er: RM 57 ASF (neutral til let snavs), RM 58 ASF (alkalisk til fliser), RM 59 ASF (syre til rustfrit stål) og RM 735 (desinfektionsmiddel baktericid/fungicid/virucid).

Hvordan justeres doseringen af rengøringsmidlet?

På apparater med ekstern injektor drejes doseringsventilen på injektoren. Til opvarmede apparater eller HD 10/25 SX, HD 13/18 SX skal du bruge højtryksrenserens doseringsventil. Efter brug sættes doseringen på 0, og skumdysen skylles i 2 minutter.

Hvad gør jeg, hvis skummet ikke dannes, selvom produktet suges op?

Den sandsynlige årsag er et tilstoppet gitter af rustfrit stål i skumdysen. Løsning: Afmonter skumdysen, fjern gitteret, rengør det i kogende vand i 10 minutter eller lad det stå natten over i et ultralydsbad.

Hvordan monteres skumdysen?

1. Placer O-ringen i rillen på støbegodset. 2. Sæt den omnidirektionelle HP-dyse på tappen. 3. Indfør samlingen i skumdysen. 4. Skru skumdysen på sprøjtelansen (27 mm nøgle) og spænd godt til.

Hvilke sikkerhedsforanstaltninger skal overholdes?

Grib aldrig ind i højtryksstrålen, ret ikke strålen mod personer eller dyr, kontroller apparatets tilstand før brug, foretag ikke ændringer på maskinen, og følg instruktionerne i vejledningen.

Hvordan vedligeholdes sættet efter hver brug?

Efter hver brug sættes produktdoseringen på 0, og skumdysen skylles i 2 minutter med rent vand. Dette forhindrer tilstopning eller høj slitage af dysen.

Hvilke dysesæt er nødvendige til installationen?

Et dysesæt tilpasset vandgennemstrømningen er påkrævet. Referencer: til HD 10/25 SX: 2.640-694; HD 13/18 SX: 2.640-695; til andre gennemstrømninger: 2.640-870 (500-600 l/t), 2.640-687 (600-700 l/t), 2.640-688 (700-1000 l/t), 2.640-689 (1000-1300 l/t), eller HD 1000 Si: 2.640-902.

Kan sættet bruges på opvarmede højtryksrensere?

Ja, til opvarmede apparater bruges det indbyggede doseringssystem. Ingen ombygning er nødvendig, og injektorindsatsen fra dysesættet kræves ikke.

BRUGSANVISNING INNO-FOAM-SET KARCHER

For Deres sikkerheds skyld!

Anvendelse

Det skal kontrolleres, at maskinen samt arbejdsanordningerne fungerer korrekt og er driftssikre, inden maskinen tages i drug. Hvis maskinen ikke fungerer korrekt, på den ikke tages i drug.
- Der pågressive foretagesændringer pā maskinen.

Betjening

Grib aldrig ind i hojtryksstralen.
- Ret aldrig dysestralen mod personer aller dyr.

Vigtige henvisninger

Laes de informationer, som er angivet i driftsvejledningen, naje igennem, inden maskinen tages i brug.

I tilfælde af transportskader skal man straks underrette forhandleren.

De bedes bortskaffe emballagen miljøvenligt

Emballagen kan genbruges. Kom aldrig emballager i husholdningsaffaldet, men aflever dem til en genbrugsindsamling.

De bedes bortskaffe gamle apparater miljøvenligt

Gamle apparater indeholder værdfulde materialer, som kan recycles; de skal bringses til et insamlingssted for genbrugsmaterialer. Batterier, olie og lignende stoffer må ikke komme i naturen. Bortskaf derfor altid gamle apparater over egnede insamlingsystemer.

Bestemmelsesmaessig anvendelse

• Foam-sættet eigner sig til rengøring og desinfektefni gulvarealer, vægarealer og maskiner i forbindelse med en hjtryksrenser.
• En rensemiddeltilsætning på 5% er tilstrækkelig.
  Vandtrykket mä参加会议 underskride 25 MPa (250 bar).
  Vandtemperatures nå ikke overskride 50^
  Vandgennemstrømingen skal mindst vare 500 l/h (8,3 l/min.).
• Hojtryksslangen bør ikke Laengere end 20 m.
• Anvendelse af kloralkaliske
  rengøringsmidler medfører øget slitage
  på Foam-Set'et

Montering

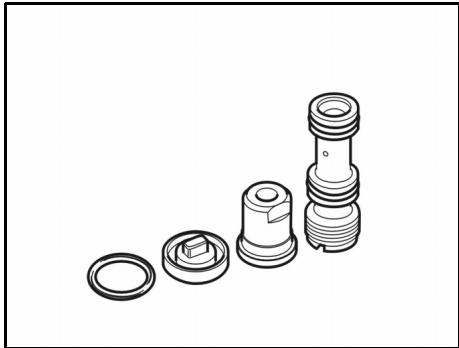

Nodvendige ekstradele

For at tilpasse Foam-sættet til den pagældende højtryksrenser skal man desuden bestille en dysepakke:

til HD 10/25 SX

2.640-694

til HD 13/18 SX

2.640-695

Dysepakker til andre højtryksrensere.uden slangetromle med en gennemstrømningsmaengde på:

• HT-injektoren indsuger rensemidlet og tilsaetter det til vandstralen.
• Sugevirkningen opstär kun med en monteret HT-rundstråledyse fra dysepakken.

1a) Montering ved uopvarmede maskiner.uden slangetromle

Sluk for hjtryksrenseren.
■ Afbryd strøm- og vandtilførslen.
Nedbryd trykket ved at abne hundsprjtepistol.

*Inkluderet i dysepakken

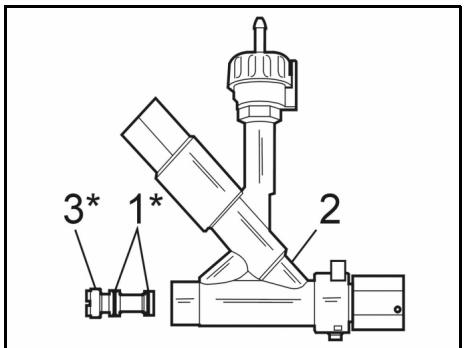

■ Skub O-ringene (1) på injektorindsatsen (3) og smør dem med et tyndt lag silikonefedstof.
- Skub injektorindsatsen ind i injektorhuset (2). Stram injektorindsatsen handfast med en flad skruetrækker 12x2.

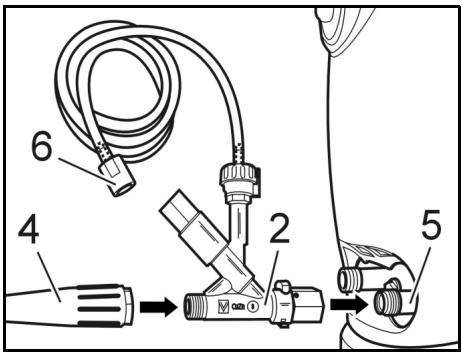

• Skru højtryksslangen (4) af højtryksrenserens højtryksudgang.
  Skru HT-injektoren (2) på højtryksrenserens hjotryksudgang (5). Stram overløbermøtrikken (max. 10 Nm).
  Skru højtryksslangen (4) på HT-injektorens udgang (2) og stram den handfast.
  Rensemiddel-sugeslangen (6) foresned i rensemiddeldanken ellhjtryksreneres rensemiddeltank.

1b) Montering ved HD 10/25 SX, HD 13/18 SX

Sluk for hjtryksrenseren.
■ Afbryd strøm- og vandtilførslen.
Nebryd trykket ved at abne hundsprjtepistol.

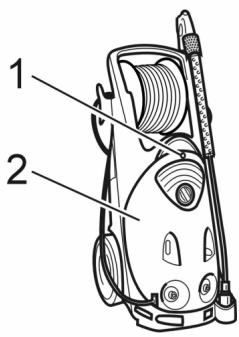

■ Skaermens befaestelsesskrue (1) drejes ud.
Skærmen (2) tages af maskinen.

* Inkluderet i dysepakken

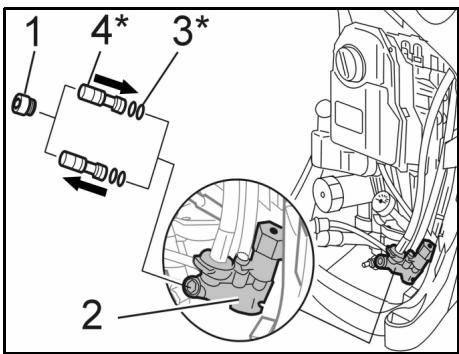

• Skru pakskruen (1) ud med en unbrakonøgle str. 8.
  ■ Skru standard-injektorindsatsen ud med en flad skruetrækker 12x2.

■ Skub O-ringene (3) på den nye injektorindsats fra dyssættet (4) og smør dem med et tyndt lag silikonefedstof.
- Skub den nye injektorindsats ind i injektorhuset (2). Stram injektorindsatsen handfast med en flad skruetrækker 12x2.
Pakskruen (1) skrues ind og spændes fast (10 Nm).

* Inkluderet i dysepakken

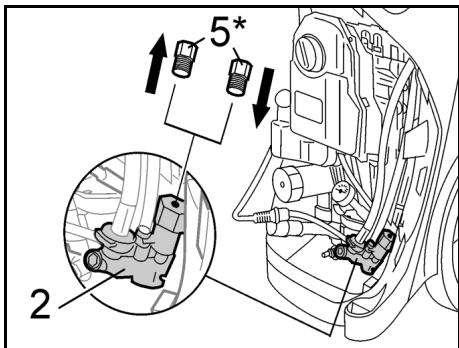

Laseskruen (5) skrues ud.
Den vedlagte laseskrue skrues ind og spændes fast.
■ Maskinens skærm sættes og spændes fast.

1c) Montering ved opvarmede apparater

Her benytttes det doseringssystem, som allerede vindes i apparatet. En ombygning er ikke ndvendig. Der er/DDke brug for injektorindsatsen fra dysepakken.

2. Det omstillelige strålerør monteres (kun ved Inno-Foam-sættet)

Standardsträlerøret skrues af handsprjtepistol.

Det omstilleige straleror monteres pa handsprjtepistol.
Standardhøjtryksdysen monteres på det omstillelige strålerørs lange rør.

3. Skumdysen monteres

Monter skumdysen alt after foamsættet,
- på det omstillelige strålerørs korte rør, eller
- udskift standardhøjtryksdysen mod skumdysen.

• Inkluderet i dysepakken

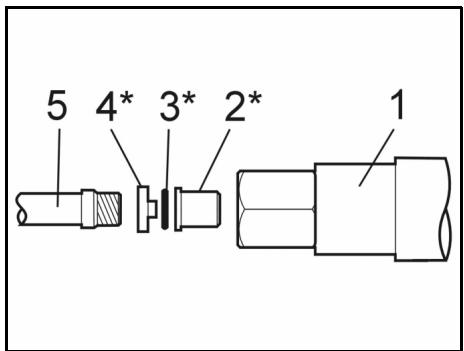

Læg en O-ring (3) ind i formdelens (4) ringnot.
Saat HT-rundstråledysen (2) paformdelens tap.
- Indsæt dysen sammen med formdelen i skumdysen.
Skru den præmonterede skumdyse (1) på strålerøret (5) og skru den fast med en gaffelnøgle str. 27.

Anbefalet rengøringsmiddel

RM 57 ASF

Skumrenser, neutral

Skumrensemiddel til lette fert-, olie- og proteinholdige tilsmudsninger.

RM 58 ASF

Skumrenser, alkalisk

Skumrensemiddel til rengring af fliser, kakler og containere.

RM 59 ASF

Skumrenser, sur

Skumrensemiddel til rengring af fliser, rustfri staloverflader og containere.

RM 735

Desinfektionsmiddel.

Neutral desinfektionsmiddel, - baktericidt / fungicidt / virucidt.

Anvendelse

Hjortyksrenseren tages i brug som saedvanligt.

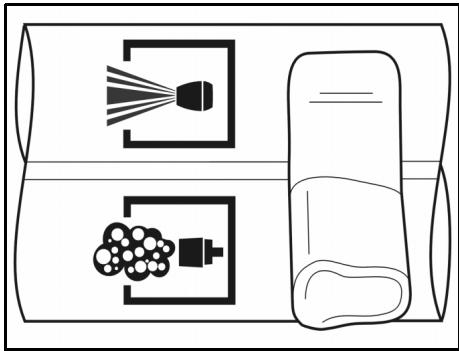

Det omstillelige strålerør (kun Inno-Foam-sæt) indstilles pa

skumdysen med lukket
handsprjtepistol.

Henvisning:

Kontakten på det omstillelige strålerør skal altid brings i yoderstilling.

Ved brug af en Servopress-pistol skal\ denne indstilles på fuld vandmaengde.

Abn handsprjtepistolen.

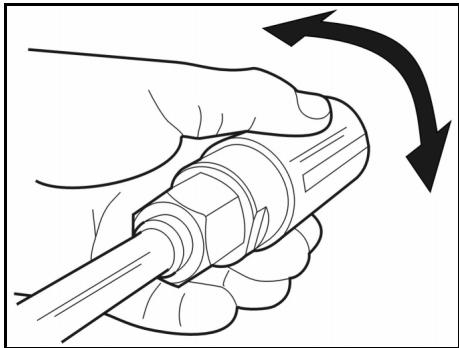

Ret den flade skumstråle til ved at dreje dysehuset.

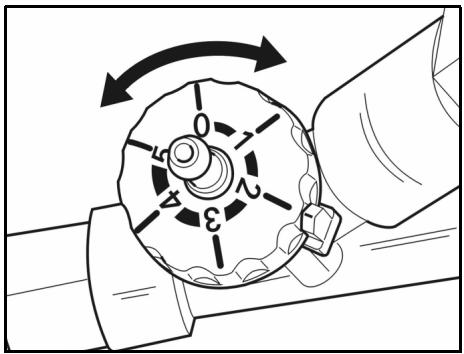

Indstilling af rensemiddeldoseringen
- pá injektorens doseringsventil,
- ved opvarmede apparater og HD 10/25 SX, HD 13/18 SX pa højtryksrenerens rensemiddel-doseringsventil

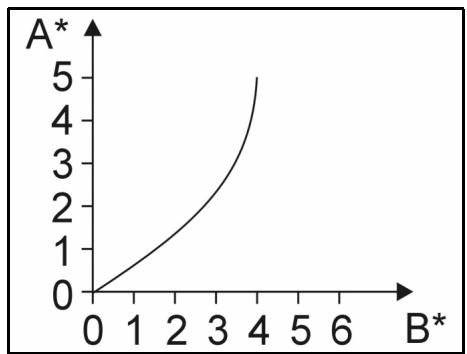

Andelen af rensemiddel i vandstråling i afhængighed af doseringsventilens stilling på injektoren:

^* =

$$ \mathrm {B} ^ {*} = \mathrm {CHEM} (\%) $$

Afterbrug

Rengøringsmiddeldoseringen stilles pa 0.
Skyl skumdysen ren i 2 minutter.

Hervisning:

Hvis skummundstykket sekskylles after drug, kan det medføre tilklæbning eller øget slitage.

Fejl

Der dannes ingen skum, selvom der indsugs rensemiddel.

Arsag

Rustfri stalgitteret i skumdysen er klæbet til eller forkalket.

Ubedring

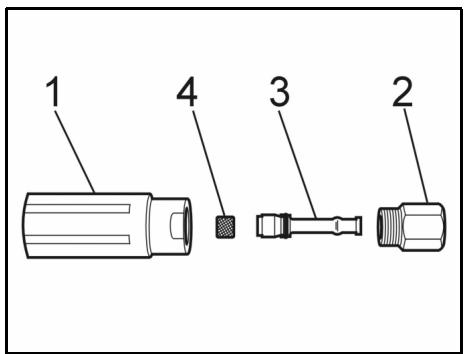

Skru skumdysen (1), str. 32, af dyseholderen (2), str. 27.
Tag venturidysen (3) ud.
Træk rustfri stalgitteret (4) ud.
Rens rustfri stalgitteret i 10 minutter i kogende vand eller natten over i ultralydbad.
