MANUAL DE UTILIZARE INNO-FOAM-SET KARCHER

Pentru securitatea dumneavoastră!

Utilizarea

Inainte de folosire, verificatu starea corespunzatoare si siguranta in functiOnare a aparatului si a dispositivelor del lucru. Daca aparatul nu este in stare de functiOnare impecabilă, folosirea lui este interzisă.
- Nu sunt permise nici un fel de modificări asupra masinii.

Exploatarea

• Nu atingeti in nici un caz jetul de inaltã presiune
• Nu indreptaţi niciodatața jetul spre alte persone tau animale

Indicatii importante

Inainte de a pune aparatul in functiune, citi ci atentie informatiile prezentate in manua!ul deutilizare.

In cazul constatã¡i unor deteriorã¡r la transport, informati urgent furnizorul.

Evacuati ambalajul in conformitate cu normativele ecologice

Materiale de ambalare sunt reciclabile. Nu aruncai ambalajul in containerele de gunoi menajer, ci depunei-la centrele de revalorificare.

Evacuati aparatele vechi in conformitate cu normativele ecologice

Aparatele vechi contin materiale reciclabile de valoare, care sunt necessare proceselore de revalorificare. Bateriile, uleiul 日 substantele asemanatoare nu au voie sa intre in contact cu mediuI.Din incest motiv, va rugam sa apelaI la sistemele respective de colectare.

Utilizarea conformă cu destinata

• Foam-Set este adevat lucrărilor de curătareșidezinfectareapodelelor, peretilorșimasinilor in combinatie cu un aparat curătator de inaltă presiune.
• O dozare de 5 % a detergentului este suficientă.
  Presiunea apei nu are voie să depășeasca 25 MPa (250 bar).
• Temperatura apei nu are voie să depășeasca 50 °C.
• Debitul apei trebuie să fie de minim 500 l/h (8,3 l/min).
• Furtunul de inaltă presiune nu are voies să fie mai lunge 20m
• Utilizarea agentilor de curatare alcalini continand clor duce la uzarea accentuata a setului pentru producerea spumei.

Montajul

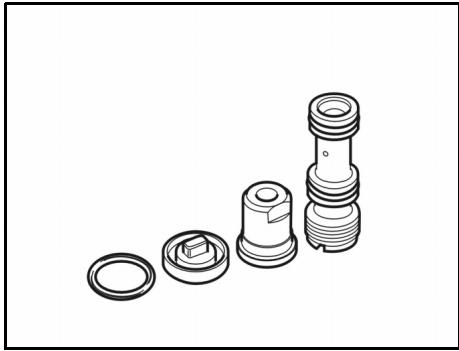

Piesele suplementare necessities

Pentru adaptarea Foam-Set la un curatator de inalt presiune, este necessitiesa fie comandat supplementar un cachet de duze:

pentru HD 10/25 SX 2.640-694

pentru HD 13/18 SX 2.640-695

Pachetele de duze pentru alte curățaоare de inaltă presiune fara tambur de infaşurat furtunul cudebit de:

peste 500 până la 600 l/h (peste 8,3 până la 10 l/min) 2.640-870

peste 600 până la 700 l/h (peste 10 până la 11,8 l/min) 2.640-687

peste 700 până la 1000 l/h
(peste 11,6 până la 16,6 l/min) 2.640-688

peste 1000 până la 1300 l/h
(peste 16,6 până la 21,6 l/min) 2.640-689

HD 1000 Si 2.640-902

1. Montarea injectorului-HD

-Injectorul-HD aspiră detergentul Şi il amestecă in jetul de apă.
- Efectul de aspirare se manIFESTă numai dacă duza-HD pentru jet circular din pachetul de duze este montata.

1a) Montajul la aparate fara incalzire si fara tambur de infasurat fertunul

• Deconnectaţi curățătorul de inaltă presiune.
  Intrurupeti alimentarea electrica- 山 cu apa.
  Eliminati presiunea prin deschiderea pistolului manual de stropit.

* Piesa componenta a cachetului de duze

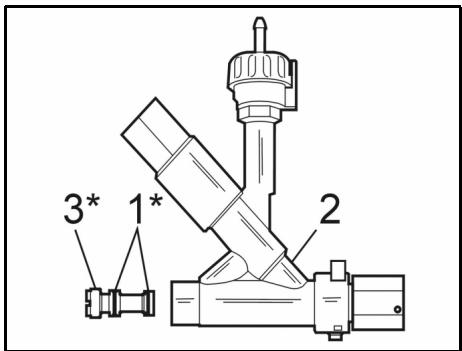

Asezati garniturile-circulare (1) pe racidul injectorului (3) si umecta cui un strat subtre de lubriciant siliconic.
Introduciţi racordul injectorului in carcasa (2). Strângeti manual racordul injectorului cu o Šurubelniţă pentru Šuruburi plate 12x2.

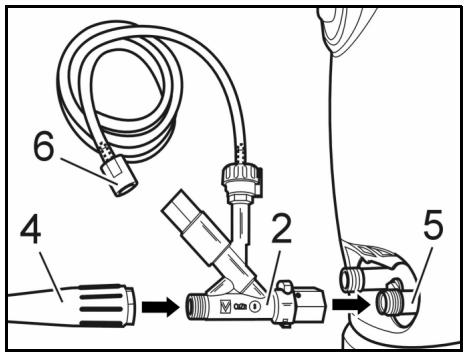

• Deşurubati furtunul (4) de la iesirea de inaltā presiune a curățatorului.
  Insurubati-injectorul (2) HD la iesirea de inaltapresiune (5)a curatatorului. Strangeti piulita olandaz (max.10 Nm).
  Insurubati furtunul de inaltata presiune (4) la iesirea-injectorului-HD (2) si strangeti-I manual.
  Duceti furtunul de-aspirare pentru detergent (6) in canistra cu detergent sau in rezervorul de detergent al curățatorului de inaltă presiune.

1b) Montajul la HD 10/25 SX, HD 13/18 SX

• Deconnectaţi curățatorul de inaltă presiune.
  Intrurupeti alimentarea electrica- 山 cu apa.
  Eliminati presiunea prin deschiderea pistolului manual de stropit.

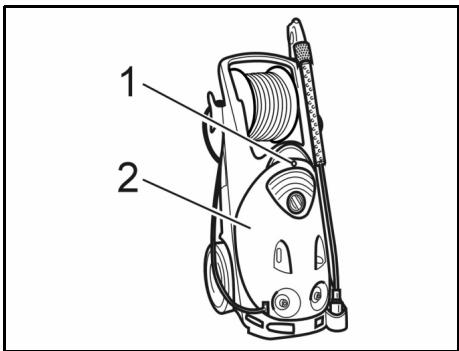

Desfaceti surubul de fixare (1) al capacului.
Detaşatı capacul (2) de la aparat.

* Piesa componenta a sachetului de duze

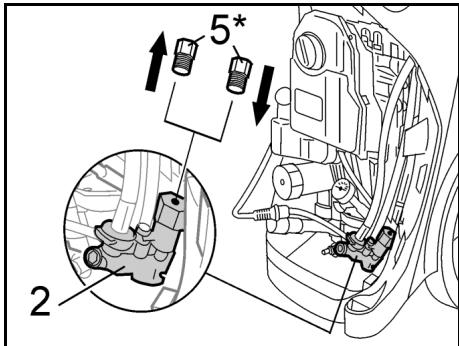

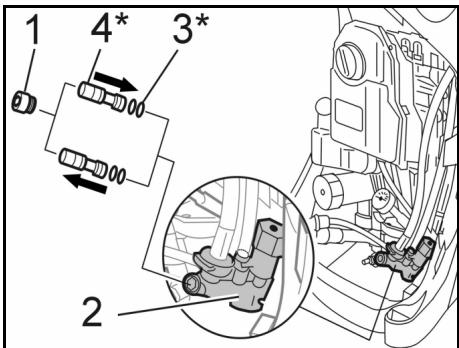

Desfaceti surubul de etansare (1) cu cheia interioarahexagonala de 8.

• Deşurubati racordul injectorului din dotarea de série cu oşurubelniţă pentruşuruburi plate 12x2.
  Asezati garniturile-circulare (3) pe noul racord al injectorului din setul de duze (4) si umectati cu un strat subtire de lubriciant siliconic.
  Introduciţi racordul injectorului in carcasa (2). Strângeti manual racordul injectorului cu o Šurubelniţă pentru Šuruburi plate 12x2.
  Infiletati surubul de etansare (1) si strangeti-I (10 Nm).

* Piesa componenta a sachetului de duze

Desfaceti surubul de inchidere (5).
Infiletati si strangeti puternic surubul de inchidere atasat.
Asezati capacul aparatului si strangeti-1 prin filetare.

1c) Montajul la aparatele cu incalzire

Se utilizează sistemas de dozens existent deja în aparat. Nu este necessitiesă nici o operatie de conversie. Setul de injectoare din pachetul de duze nu se utilizează.

2. Montaţiţeava variabilă de formare a jetului (numai pentru Inno-Foam-Set)

• Deşurubăți teava de formare a jetului din dotarea de série a pistolului de stropit.

Montaţieva variabila de formare a jetului la pistolul de stropit.
Monta diuza de inaltata presiune din dotare de series la tubul lung al tevii variabile de formare a jetului.

3. Montați duza pentru spumă

Monta di duza pentru spumă corespunzătoare fieărui Foam-Set,
- la tubul scurt al tevii variabile de formare a jetului sau
- finlocuiţi duza de inaltă presiune din dotarea de série cu duza pentru spumă.

• Piesă componentă a pachetului de duze

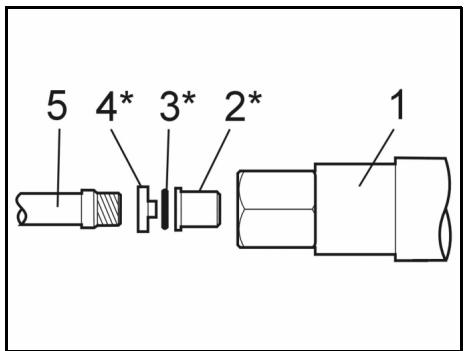

Asezati garitura-circulară (3) in canelura inelară a piessei profilate (4).
Asezati duza pentru jet circular-HD (2) pe cepul piesei profilate.
Asezati duza cu piesa profilata in duza pentru spumă.
■ Insrubati duza pentru spumă (1) premontata pe teava de formare a jetului (5) si stranseţi-o cu cheia fixă de 27.

Detergenti recomandi

Det 57 ASF

Detergent spumant, neutru

Detergent spumant pentru murdarie usoară cu continut de ulei-şi grasimi.

Det 58 ASF

Curatātor cu spumă, alcalin

Detergent spumant pentru curățarea gresieiși faianței, teracoteiși containerelor.

Det 59 ASF

Curatātor cu spumā, acid

Detergent spumant pentru curățarea gresieiși faianței, suprafetelor din oțel superiorși containerelor.

Det 735

Dezinfectant.

Dezinfectant neutru, - bactericid/ fungicid / virucid.

Functionarea

Puneti in functiune curatatorul de inaltapresiune in maniera obisnuita.

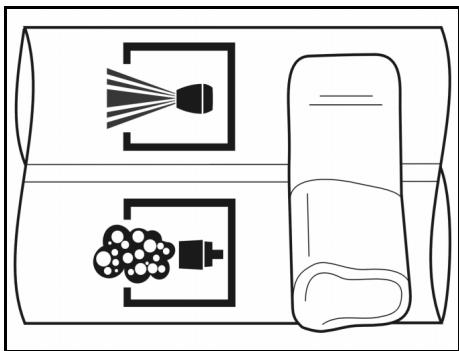

Reglata teava variabila de formare a jetului (numai la Inno-Foam-Set) cu pistolul de stropit Inches pe

duza de spumă.

Notă:

puneti totdeauna comutatorul de la teava variabilă de formare a jetului pe poziția de capăt.

Lautilizarea unui pistol-Servopress,
acesta se va regla pe debitul maxim de
apă.

Deschideti pistolul de stropit.
- Orientati jetul plat de spumă prin răsucirea carcasei duzei.

• la ventilul de dozare al injectorului,
• la aparatele cu inçalzire ŞI HD 10/25 SX, HD 13/18 SX la ventilul de dozare-pentru detergent al curățatorului de inaltă presiune.

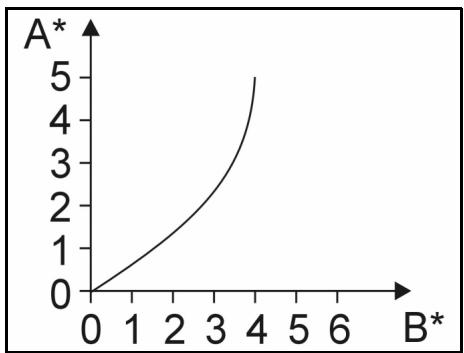

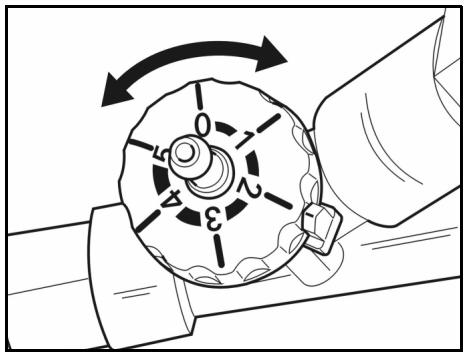

Tabel cu dozarea detergentului (pentru aparate cu injector extern)

Proportia de detergent din jetul de apă in functie de poziţia ventilului de dozare de la injector:

A^ = Pozitia B^ = CHEM (%)

După ficare ciclu de fonctionare

■ Poi-zionati dozarea detergentului pe 0.
Clàti duza pentru spumă tamp de 2 minute.

Notă:

Dacă duza pentru spumă nu este clătită după'utilizarea, aceasta poate duce la lipire sau la o uzură sporită.

Avarie

Nu se produce spumă,și detergentul este aspirat.

Cauza

Grilajul de o'tel superior din duza pentru spumă este infundat sau calcifiat.

Remediu

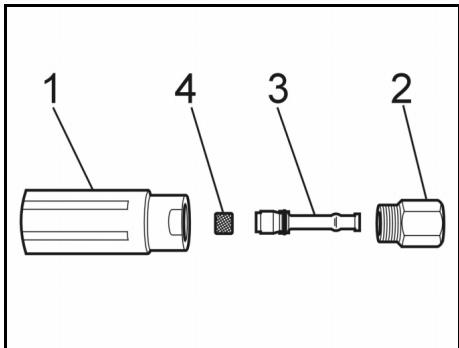

Desurubati duza pentru spumă (1), cheie de 32, de pe suportul (2), cheie de 27.
DetaşatıduzaVenturi(3).
Scoateti grilajul din otel (4).
Curata grilajul din otel temp de 10 minute in apac locotita sau peste noapte intr-o baie de ultrasunete.
