KULLANIM KILAVUZU INNO-FOAM-SET KARCHER

Kendi güvenliginizicut!

Kullanma

Cihaz ve calisma donanimlari, kullanilmaya baslanmadan once muntazam bir konumda olup olmadiklar ve isletme guvenligi hususunda kontrol edilmelidir. Eger herhangi bir eksiklik veya kusat tespit edilirse, cihaz kulanilmamaldir.
- Makinede herhangi birdehyisiklik yapilmamalidir.

Kullanimi

• Kesinlikle uller fskiran yuksek basinl suya sukulmamalidir.
• Basinçl púsken ren su késinlikle insanlara veya hayvanlaradoğan tutulmamalir.

Önemli bilgiler

Cihazi calistirmaya baslamadan once, kullanma kilavuzunda verilmis olan bilgileri lutfen itinayla okuyunuz.

Transportan kaynaklanan herhangi bir hasar soz konusu olursa, derhal saticiya bilgi veriniz.

Lütfen ambalaji Çevre kosullarina uygun bir sekilde gideriniz

Ambalaj malzemelerinin tamami geri kazanilabilecek turdendir. Lutfen ambalajlar normal ev copune atmayiniz; yeniden degerlendirilmesi icin ilgili bir merkezlere veriniz.

Lütfen eski cihazlari Çevre kosulları uygūn bir Şekilde gideriniz

Eski cihazlarda, yeniden degerlendirdirme islemine tabi tutulmasi gereken, degerleri donusum malzemeleri bulunmaktadir. Piller, yag ve benzeri maddeler cevreye daqilmamali ve atilmamalidir. Bu nedenle, eski cihazları lufen uygun toplama systemleri araciliğyla gideriniz, yani imha ediniz.

Cihazin kullanim omru 10 yildir.

Amaca ve kurallara uygun kullanim

Foam seti, zemin yuzeylerinin, duvar yuzeylerinin ve makinerin yuksek basinci bir temizleme cihaz ile temizlenmesi ve dezenfekte edilmesi icin uygundur.
- %5 oraninda temizleme maddesi ilave edilmesi yeterlidir.
- Su basinci 25 MPa (250 bar) degerini aşmamaldir.
- Su sicakligi 50^ degerini asmamalidir.
- Su debisi en az 500 l/h (8,3 l/dk.) olmalidir.
Yuksek basinç hortumu 20 m'den uzun olmamalidir.
- Klor alkali iceren temizlik maddelerinin kullanilmasi, Foam-Sets'in daha fazla asinmasina neden olur.

Montaj

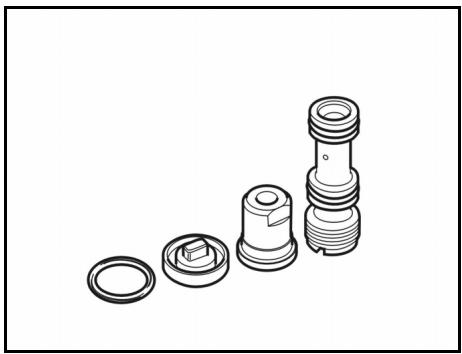

Gerekliekparçalar

Foam setinin ilgili yuksek basincli temizleyiciye uyacak sekilde takilabilmesi icin, ek olarak bir meme paketi ismarlanması gerekir:

HD 10/25 SX 2.640-694

HD 13/18 SX 2.640-695

Hortum tamburu olmayan, asağidaki debi miktarı sahip diger yüksek basınçı temizleme cihazları icin ullam meme paketleri:

500'den 600 l/h degerine kadar
(8,3'den 10 l/dak
degerine kadar) 2.640-870

600'den 700 l/h degerine kadar
(10'dan 11,8 l/dak
degerine kadar) 2.640-687

700'den 1000 l/h degerine kadar
(11,6'dan 16,6 l/dak
degerine kadar) 2.640-688

1000'den 1300 l/h degerine kadar
(16,6'dan 21,6 l/dak
degerine kadar) 2.640-689

HD 1000 Si 2.640-902

1. YB enjektörunün monte edilmesi

• YB enjektörü temizleme maddesini erer ve puskurtulena suya karistirir.
• Emme etkisi sadece meme paketinden monte edilmis YB yuvarlak su cikis memesinde olusur.

1a) Isitilmayan cihazlarda montaj hortum tamburu yok

Yuksek basinçı temizleme cihazını kapatınüz.
■ Elektrik ve su beslemesini kesiniz.
Elden puskurtme tabancasin acarak, basinci gideriniz.

* Meme paketinin bir parçasidir

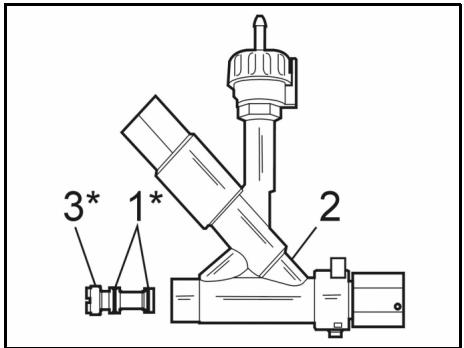

O-Halkarı (1) enjektör ünitesinin (3) üzerine itiniz ve üzerine ince bir seksilde silikon gresi sürünüz.
Enjektör unitesini enjektör góvdesinin (2)ocrine itiniz. Enjektör unitesini yassi bir tornavida 12x2 ile el gucü ile sikiñiz.

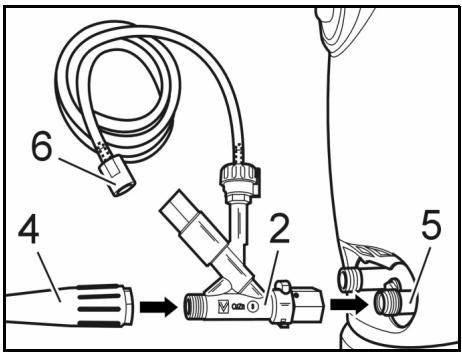

Yuksek basinç hortumunu (4), yuksek basinçl temizleme cihazınin yuksek basinç Çişindan sokünuz.
YB enjektorun (2), yuksek basincli temizleme cihazinin yuksek basinc cikisina (5) vidalayiniz. Montaj somunu sikiniz (azm. 10 Nm).
Yuksek basinç hortumunu (4), YB enjektörünun (2) Çişına vidalayiniz ve el Güçü ile sİkiniz.
Temizlik maddesi-Emme hortumunu (6), yüksek basinçl temizleme cihazınim temizleme maddesi bidonuna veya temizleme maddesi tankina tokunuz.

1b) Montaj, HD 10/25 SX unitesinde, HD 13/SX unitesinde

Yuksek basinçı temizleme cihazını kapatınüz.
■ Elektrik ve su beslemesini kesiniz.
Elden puskurtme tabancasini açarak, basinci gideriniz.

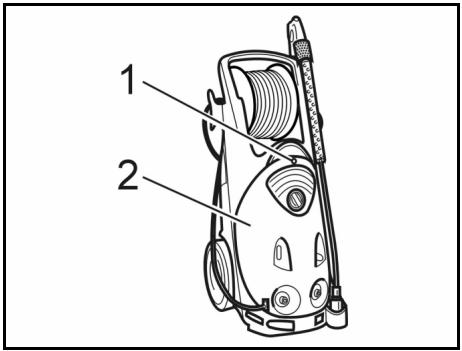

Kapagin sabitlemecivatasini (1)sokup cikariniz.
Kapaigi (2) cihazdan aliniz.

* Meme paketinin bir parçasidir

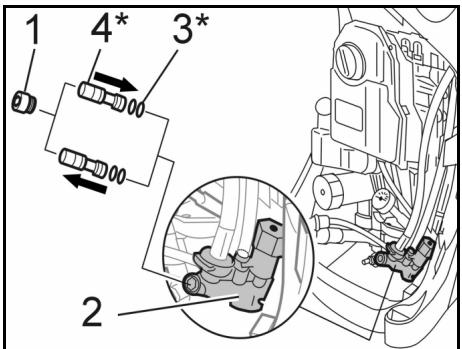

Sizdirmazlik civatasini (1) 8'lik (SW 8) bir icten alto koseri anahtar ile sokup cikariniz.

■ Seri uretimde takilan enjektor unitesini yassi bir tornavida 12x2 ile sökup cikariniz.
- O-ringleri (3) meme setine (4) ait yeti enjektör unitesinin uzerine itiniz ve uzerine ince bir seksilde silikon gresi sürünüz.
Yeni enjektör ünitesini enjektör góvdesinin (2)icone itiniz. Enjektör ünitesini yassi bir tornavida 12x2 ile el gucü ile sikiñiz.
Contayi (1) takiniz ve sikiniz (10 Nm).

* Meme paketinin bir parçasidir

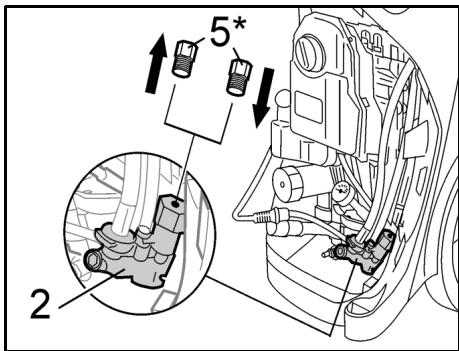

Kapatma civatasini (5) sökup Çikariniz.
Ektekı kapatma civasını takınüz ve iyice sikişiniz.
Cihazin kapağını takınız ve sıkica vidalayını.

1c) Isitilan cihazlarda montaj

Burada, cihazda zaten mevcut GPL doyaj!.
sisti mi kullanilir. Bir degisiklik yapmaya
gerek yoktur. Meme paketine dahil GPL
enjektor unitesine gerek yoktur.

2. Calisma modu degistirilebilen su piskurtme borusunun monte edilmesi (sadece Inno-Foam setinde)

■ Seri uretimde takilan su piskurtme borusunu, elden piskurtme tabancasindan sokunuz.

Calistirma modu degişirilebilen su piskürtmbe dorsunu elden piskürtm tabancasina monte ediniz.
■ Seri uretimde takilan yuksek basinçmemesini, calistirma modu degistirilebilen piskurtme borusununuzun borusu uzerine monte ediniz.

3. Kopuk unitesinin monte edilmesi

Kopuk unitesini Foam setine gore monte ediniz,
- calistirma modu degistirilebilen puskurtme borusunun kisa borusuna veya
- seri uretimde takilan yuksek basinç memesi yerine kopuk unitesi takiniz.

• Meme paketinin bir parcasidir

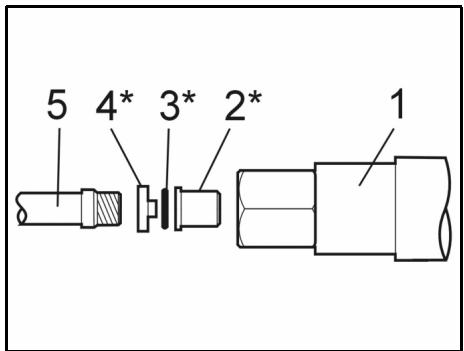

O-ringi (3) kalip parcasin (4) halkayivinin icine yerleştiniz.
YB yuvarlak puskurtme memesini (2) kalip parcasinin ucuna takiniz.
■ Memeyi kalip parçasile birlikte kopuk unitesinin icine yerlestiriniz.
On montaji yapilmis kopuk unitesini (1) puskurtme borusunun (5) uzerine vidalayiniz ve uygun bir 27'lik (SW 27) anahtar ile sikiniz.

Tavsiye edilen temizlememaddeleri

RM 57 ASF

Kopuklu temizleyici, nopr
Hafif katı yag, sivi yag ve protein ihtiva eden pislikler icin kopuklu temizlememaddesi.

RM 58 ASF

Köprüklü temizleyici, alkalik
Fayanslarin, cinilerin ve konteynerlerin
temizlenmesi icin köprüklü temizlememaddesi.

RM 59 ASF

Köprüklü temizleyici, asitli
Fayanslarin, paslanmaz Çelik yüzerylerin ve
konteynerlerin temizlenmesi,—in köprüklü
temizleme maddesi.

RM 735

Dezenfekte etme maddesi. Notr dezenfekte etme maddesi, mikrop olduruc / mantar olduruc / virus olduruc.

Isletme

Yuksek basincl temizleme cihazini bildiginiz gibi devreye dokunuz.
Calisma modu degiştinilebilen supuskurtme borusunu (sadece Inno-Foam seti), elden piskurtmetabancasi kapaliyken kopuk unitesine ayarlayiniz.

Bilgi:

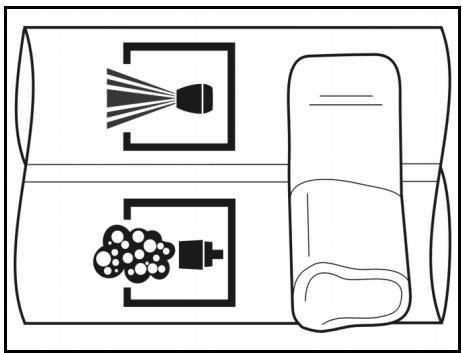

Calisma modu degistirilebilen supuskurtme borusundaki salteri daima son konuma aliniz.

Bir servopres tabanca kullanilmasi halinde, tabancayi tam su miktarina ayarlayiniz.

Elden puskurtme tabancasini açıniz.

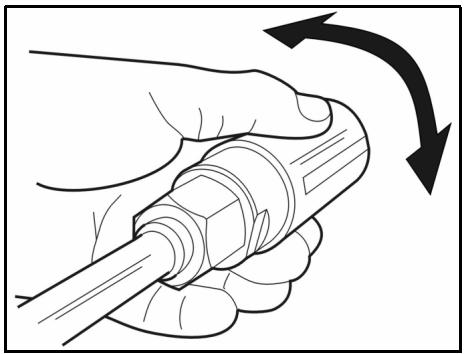

Yassi kopuk cikisin yönunu, meme govdesini cevirerek ayarlayiniz.

Temizleme maddesi doyajin in ayarlanmasi

• enjektörun doitilinde
• istilan cihazlarda ve HD 10/25 SX, HD 13/18 SX cihazlarinda, yuksek basincl temizleme cihazinin temizleme maddesi dozaj ventilinde.

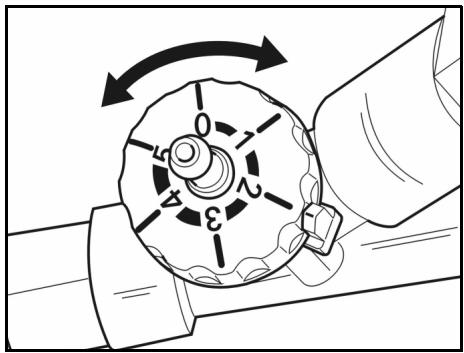

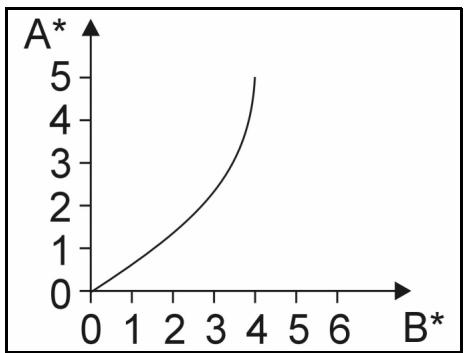

Temizleme maddesi dozaj tablosu (harici enjektoru alan cihazlar icin)

Enjektördeki doit ventilin konumuna转载请 olarak, piskurtulen seks temizlememaddesi orani:

A = Konum
B = CHEM (%)

Her isletmeden sonra

Temizlik maddesi dozajini 0 konumuna ayarlayiniz.
Kopuk unitesinden 2 dakika boyunca duru su akitiniz.

Bilgi:

Köprük memesi kullanımdan sonrdurulanmadigi takdirde, yapışmaya veya aşır bir asınmaya neden olabilir.

Ariza

Temizleme maddesi emilmesine ragmen, kopuk olusmuyor.

Sebep

Köprük unitesinin icindeki paslanmaz Çelik Üzgara yapısep tikanım veya kireçlenmiş.

Giderilmesi

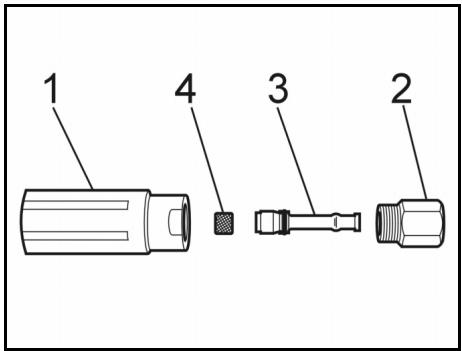

Kopuk unitesini (1) (32'lik anahtar, yani SW 32) unite mesnedinden (2), (27'lik anahtar, yani SW 27) seksunjuz.
■ Venturi memesini (3) cikariniz.
Paslanmaz Çelik Üzgarayl (4) Çekip disari Çikariniz.
Paslanmaz Çelik Izgarayl 10 dakika kaynar@sada veya gece üzeri ultrason banyosunda temizleyiniz.
