Produkttype	Skumsett for høytrykksvasker
Merke	KARCHER
Modell	INNO-FOAM-SET
Bruksområde	Rengjøring og desinfisering av gulv, vegger og maskiner
Maks vanntrykk	25 MPa (250 bar)
Maks vanntemperatur	50°C
Min vannmengde	500 l/t (8,3 l/min)
Maks lengde på høytrykkslange	20 m
Anbefalt dosering	5%
Type rengjøringsmidler	Nøytral, alkalisk, sur, desinfiserende
Anbefalte rengjøringsmidler	RM 57 ASF, RM 58 ASF, RM 59 ASF, RM 735
Nødvendige ekstradeler	Dysesett (avhengig av HP-modell)
Rengjøring etter bruk	Skyll skumdysen i 2 minutter
Sikkerhet	Ikke rett strålen mot personer eller dyr
Injektorkompatibilitet	HP-injektor for oppsuging av produkt
Materiale i rist	Rustfritt stål

Ofte stilte spørsmål - INNO-FOAM-SET KARCHER

Hvilke høytrykksvaskere er kompatible med KARCHER INNO-FOAM-SET?

Settet er kompatibelt med KARCHER høytrykksvaskere som har en vannmengde på minst 500 l/t, et maks trykk på 250 bar og en vanntemperatur på opptil 50°C. Spesifikke dysesett er nødvendig avhengig av modell (f.eks. HD 10/25 SX, HD 13/18 SX, eller andre med vannmengde mellom 500 og 1300 l/t).

Hvordan monteres HP-injektoren på en ikke-oppvarmet vasker uten slangeoppruller?

1. Slå av vaskeren, kutt strømmen og reduser trykket. 2. Skyv O-ringene på injektorinnsatsen og smør dem. 3. Sett innsatsen i huset og stram med en flat skrutrekker 12x2. 4. Skru av høytrykkslangen fra HP-utløpet. 5. Skru HP-injektoren på HP-utløpet (maks dreiemoment 10 Nm). 6. Koble til høytrykkslangen igjen. 7. Plasser sugeslangen i produktbeholderen.

Hvilke rengjøringsmidler anbefaler du med dette skumsettet?

Anbefalte rengjøringsmidler er: RM 57 ASF (nøytral for lette smuss), RM 58 ASF (alkalisk for fliser), RM 59 ASF (sur for rustfritt stål) og RM 735 (desinfiserende, bakteriedrepende/soppdrepende/virusdrepende).

Hvordan justeres doseringen av rengjøringsmiddelet?

På enheter med ekstern injektor, drei doseringsventilen på injektoren. For oppvarmede enheter eller HD 10/25 SX, HD 13/18 SX, bruk doseringsventilen på høytrykksvaskeren. Etter bruk, sett doseringen tilbake til 0 og skyll skumdysen i 2 minutter.

Hva gjør jeg hvis det ikke dannes skum selv om produktet suges opp?

Sannsynlig årsak er en tett rustfri stålrist i skumdysen. Løsning: demonter skumdysen, fjern risten, rengjør den i kokende vann i 10 minutter eller la den stå i et ultralydbad over natten.

Hvordan monteres skumdysen?

1. Plasser O-ringen i sporet på støpegodset. 2. Plasser den allretningsbestemte HP-dysen på tappen. 3. Sett enheten inn i skumdysen. 4. Skru skumdysen på sprøytelansen (27 mm nøkkel) og stram godt.

Hvilke sikkerhetstiltak må følges?

Aldri gå inn i høytrykksstrålen, ikke rett strålen mot personer eller dyr, kontroller apparatets tilstand før bruk, ikke modifiser maskinen, og følg instruksjonene i bruksanvisningen.

Hvordan vedlikeholder jeg settet etter hver bruk?

Etter hver bruk, sett doseringen til 0 og skyll skumdysen i 2 minutter med rent vann. Dette forhindrer at dysen setter seg fast eller slites for mye.

Hvilke dysesett er nødvendige for installasjonen?

Et dysesett tilpasset vannmengden er påkrevd. Referanser: for HD 10/25 SX: 2.640-694; HD 13/18 SX: 2.640-695; for andre vannmengder: 2.640-870 (500-600 l/t), 2.640-687 (600-700 l/t), 2.640-688 (700-1000 l/t), 2.640-689 (1000-1300 l/t), eller HD 1000 Si: 2.640-902.

Kan settet brukes på oppvarmede høytrykksvaskere?

Ja, for oppvarmede enheter brukes det innebygde doseringssystemet. Ingen ombygging er nødvendig, og injektorinnsatsen fra dysesettet kreves ikke.

BRUKSANVISNING INNO-FOAM-SET KARCHER

over 500 til 600 l/h

(over 8,3 til 10 l/min) 2.640-870

over 600 til 700 l/h

(over 10 til 11,8 l/min) 2.640-687

over 700 til 1000 l/h

(over 11,6 til 16,6 l/min) 2.640-688

over 1000 til 1300 l/h

(over 16,6 til 21,6 l/min) 2.640-689

HD 1000 Si 2.640-902

Før bruk mæ man kontrollere at maskinen og arbeidsinnretningene er i forskriftsmessig og driftssikker stand. Hvis tilstanden ikke er forskriftsmessig, er det ikke tillatt Å bruke maskin og utstyr.
Det er ikke tillatt à utføre endringer på maskinen.

Betjening

Grip aldri inn i hoytrykkstrålen.
- Rett aldri dysestralen mot mensesker aller dyr.

Viktige instruksjoner

Les noye gjennom informasjonen i bruksanvisningen ffor du tar i bruk maskinen.

Informer omgående forhandleren ved transportskader.

Vennligst kvitt deg med emballasjen pa miljøvennlig mæte.

Emballasjemateriellet er gjenvinnbart. Ikke kast emballasjen i husholdningsavfallet, men lever den inn til gjenvinning.

Vennligst kvitt deg med gamle maskiner på miljøvennlig mæte.

Gamle maskiner inneholder verdifulle gjenvinnbare materialer som bør leveres inn til gjenvinning. Batterier, olje og liknende stoffer må ikke forurense miljøet. Destruer derfor gamle maskiner over egnede deponier o.l.

Riktig bruk

Foam-settet er egnet for rengjoring og desinfeksjon av gulvarealer, vegharealer og maskiner i kombinasjon med en høytrykksvasker.
- En tilsetning av 5 % rengjøringsmiddel er tilstrekkelig.
- Vanntrykket pågressive overskrider maks. 25 MPa (250 bar).
- Vanntemperaturen må ikke overskride 50^ .
- Vanngjennomstrømningen må vare minst 500 l/t (8,3 l/min).
- Høytrykksslangen må ikke være longer enn 20 m.
- Bruk av kloralkaliske rengjøringsmidler fører til økt slitasje på foam-settet.

Montering

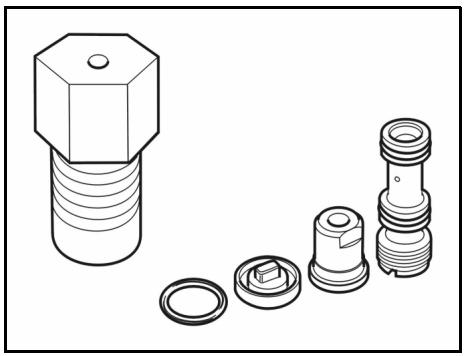

Nodvendige tilleggsdeler

For a tilpasse foam-settet til haver enkelt hoytrykksvasker ma man bestille endysepakke i tillegg:

for HD 10/25 SX 2.640-694

for HD 13/18 SX 2.640-695

Dysepakker for andre hoytrykksvaskere uten slangetrommel med gjennomstrømningsmengde på:

over 500 til 600 l/t

(over 8,3 til 10 l/min) 2.640-870

over 600 til 700 l/t

(over 10 til 11,8 l/min) 2.640-687

over 700 til 1000 l/t

(over 11,6 til 16,6 l/min) 2.640-688

over 1000 til 1300 l/t

(over 16,6 til 21,6 l/min) 2.640-689

HD 1000 Si 2.640-902

Hoytrykks-injektoren suger opp rengjøringsmiddel og blander dette ut i vannstrålen.
- Sugevirkningen oppstär kun'nar man har montert en høytrykks-rundstråledyse fra dysepakken.

1a) Montering ved overoppheteedemaskiner uten slangetrommel

Slå av høyttrykksvaskeren
Bryt strøm- og vanntilførselen.
Reduser trykket ved a apne hoytrykkspistolen.

* bestanddel i dysepakken

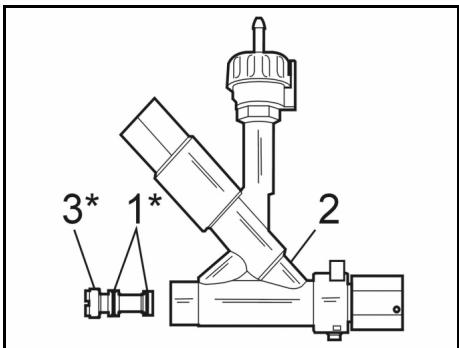

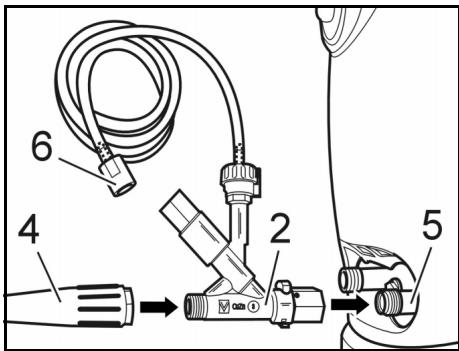

Skyv O-ringene (1) inn på injektorinnsatsen (3) og smør på et tynt lag silikonfett.
Skyv injektorinnsatsen inn i injektorhuset (2).Trekk injektorinnsatsen handfast til med en flat skrutrekker 12x2.

• Skru høytrykksslangen (4) av høytrykksatgangen på høytrykksvaskeren.
• Skru høytrykks-injektoren (2) på høytrykksvaskerens høytrykksutgangn (5). Trekk til overfalsmutteren (maks. 10 Nm).
  Skru høytrykksslangen (4) på utgangen til høytrykks-injektoren (2) og trekk den handfast til.
  Før sugeslangen for rengjøringsmiddel (6) inn i kannen med rengjøringsmiddel aller rengjøringsmiddeltanken pa høytrykksvaskeren.

1b) Montering ved HD 10/25 SX, HD 13/18 SX

Slå av høyttrykksvaskeren
Bryt strøm- og vanntilførsen.
Reduser trykket ved a apne hoytrykkspistolen.

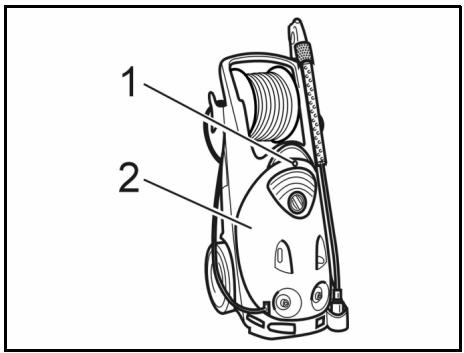

Skru ut festeskruen (1) for panseret.
Demoner panseret (2) fra maskinen.

* bestanddel i dysepakken

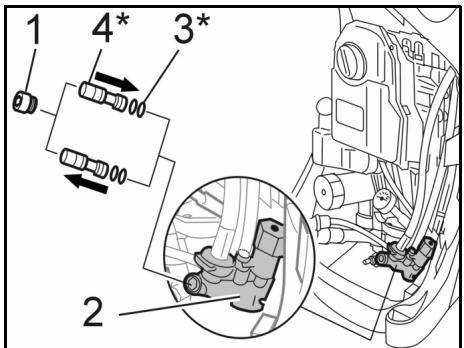

Skru ut tetningssskruen (1) med innerseskantskrue nokkelvidde 8.
Skru ut standard-injektorinnsatsen med en flat skrutrekker 12x2.

Skyv O-ringene (3) inn pa den nye injektorinnsatsen fra dySESettet (4) og smør pa et tynt lag silikonfett.
Skyv den nye injektorinnsatsen inn i injektorhuset (2).Trekk injektorinnsatsen handfast til med en flat skrutrekker 12x2.
Skru inn tetningsskruen (1) og stram den (10 Nm).

* bestanddel i dysepakken

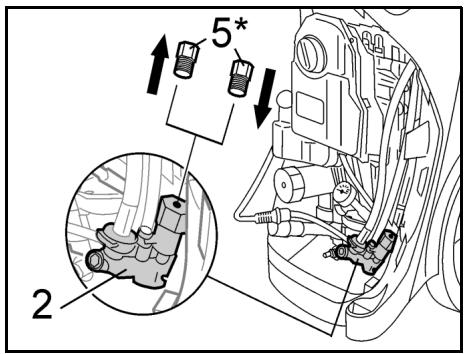

Skru ut laseskruen (5).
- Skru inn den vedlagte laseskruen og trekk den fast til.
Sett panser på maskinen og skru fast.

1c) Montering ved oppvarmede maskiner

Der benyttes det doseringsystemet som finnes i maskinen fra for. Det kreves ikke ombygging. Man behoover ikke injektorinnsatsen fra dysepakken.

2. Montering av omkoplbart strålerør (kun ved Inno-Foam-Set)

Skru det standard strålerøret av høytrykkspistolen.

Monter det omkoplbare strålerøret pahøytrykkspistol.
Monter standard-høytrykksdysen på det lange røret til det omkoplbare strålerøret.

3. Montering av skumdyse

■ Monter skumdyse i samsvar med foamsett,
- på det korteste røret til det omkoplobare strålerøret, eller
- bytt ut standard-høytrykksdysen mot en skumdyse.

* bestanddel i dysepakken

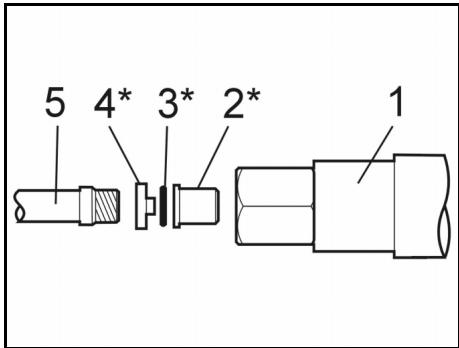

• Legg O-ringen (3) i ringsporet på formdelen (4).
  Sett høytrykks-rundstråledysen (2) på formdelens tapper.
  Sett dysen med formdelen inniskumdysen.
  Skru den formonterte skumdysen (1) inn på stråleroret (5) og stram den med gaffelnøkkel nøkkelvidde 27.

Anbefalte rengjøringsmiddel

RM 57 ASF

Skumrens, noytral

Skumrens forletttilsmussingavfett,oljeogeggehviteholdigsmuss.

RM 58 ASF

Skumrens, alkalisk

Skumrens for rengjøring av fliser, kakler og containere.

RM 59 ASF

Skumrens, sur

Skumrens for rengjöring av flisser, edelståloverflater og containere.

RM 735

Desinfeksjonsmiddel.

Noytralt desinfeksjonsmiddel, - baktericid / fungicid / virucid.

Bruk

Ta høytrykksvaskeren i bruk på vanlig mæte.

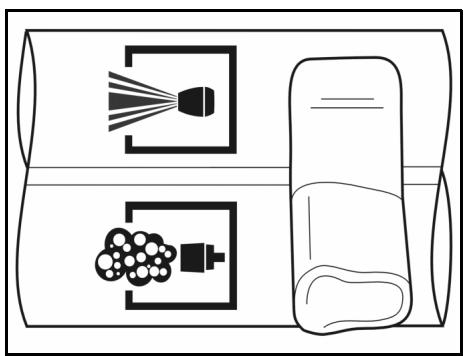

Innstill det omkoplbare straleroret (kun Inno-Foam-Set) pa skumdysen mens hoytrykkspistol er lukket.

Merk:

Bryteren på det omkoplbare strålerøret ma alltid settes i endestilling.

Hvis man bruker en servopress-pistol, ma donne innstilles pa full vannmengde.

Apne hoytrykkspistolen.

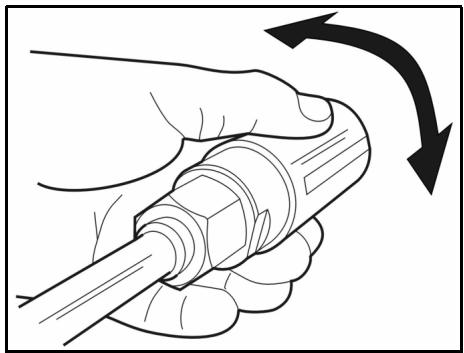

Posisjoner den flate skrumstrålen ved á dreie på dysehuset.

Innstill doseringen av rengjøringsmidden
- på injektorens doseringsventil,
- på høytrykkevaskerens doseringsventil for rengjørningsmiddel på oppvarmede maskiner og HD 10/25 SX, HD 13/18 SX.

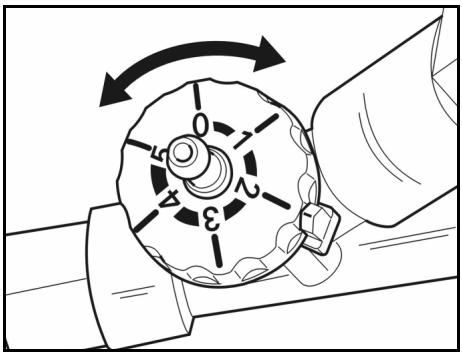

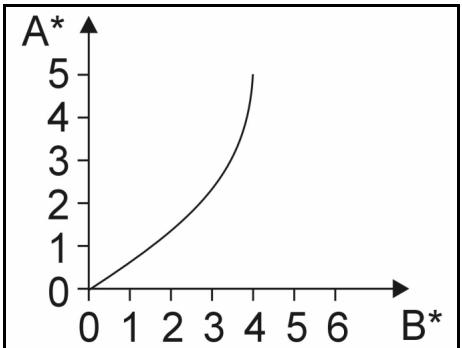

Tabell for dosering av rengjøringsmiddel (for maskiner med ekstern injektor)

Andel rengjøringsmiddel i vannstrålen avhengig av doseringsventilens stilling på injektoren:

^* = stilling

$$ \mathrm {B} ^ {*} = \mathrm {CHEM} (\%) $$

Etter hver bruk

Sett rengjøringsmiddeldoseringen på 0.
Skyll skumdysen i 2 minutter.

Merk:

Hvis skumdysen ikke skylles etter bruk, kan dette.fore til tinklisterg eller økt slitasje.

Feil

Ingen skumdannelse, selv om det suges opp rengjøringsmiddel.

Arsak

Edelstålgitteret i skumdysen er samaŋklebet uller forkalket.

Utbedring

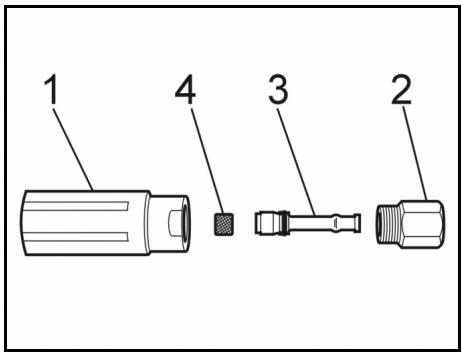

■ Skru skumdysen (1), nøkkelvidde 32, av dyseholderen (2), nøkkelvidde 27.
Ta ut venturidysen (3).
Trekk ut edelstalgitteret (4).
Rengjør edelstågitteret 10 minutter i kokende vann eller natten over i ultralydbad.
