INNO-FOAM-SET - Czyszczenie i konserwacja KARCHER - Bezpłatna instrukcja obsługi

Typ produktu	Zestaw piany do myjki ciśnieniowej
Marka	KARCHER
Model	INNO-FOAM-SET
Zastosowanie zgodne z przeznaczeniem	Czyszczenie i dezynfekcja podłóg, ścian i maszyn
Maksymalne ciśnienie wody	25 MPa (250 barów)
Maksymalna temperatura wody	50°C
Minimalny przepływ wody	500 l/h (8,3 l/min)
Maksymalna długość węża HP	20 m
Zalecane dawkowanie środka	5%
Rodzaj detergentów	Neutralny, alkaliczny, kwasowy, dezynfekujący
Zalecane detergenty	RM 57 ASF, RM 58 ASF, RM 59 ASF, RM 735
Wymagane dodatkowe części	Zestaw dysz (w zależności od modelu HP)
Czyszczenie po użyciu	Płukać dyszę pianową przez 2 minuty
Bezpieczeństwo	Nie kierować strumienia na ludzi ani zwierzęta
Kompatybilność wtryskiwacza	Wtryskiwacz HP do zasysania środka
Materiał siatki	Stal nierdzewna

Często zadawane pytania - INNO-FOAM-SET KARCHER

Które myjki ciśnieniowe są kompatybilne z KARCHER INNO-FOAM-SET?

Zestaw jest kompatybilny z myjkami ciśnieniowymi KARCHER o przepływie wody co najmniej 500 l/h, maksymalnym ciśnieniu 250 barów i temperaturze wody do 50°C. W zależności od modelu wymagane są specjalne zestawy dysz (np. HD 10/25 SX, HD 13/18 SX lub inne o przepływie między 500 a 1300 l/h).

Jak zamontować wtryskiwacz HP w myjce nieogrzewanej bez zwijacza węża?

1. Wyłącz myjkę, odłącz zasilanie i zmniejsz ciśnienie. 2. Nałóż pierścienie uszczelniające na wkład wtryskiwacza i nasmaruj je. 3. Włóż wkład do korpusu i dokręć płaskim śrubokrętem 12x2. 4. Odkręć wąż HP od wyjścia HP. 5. Przykręć wtryskiwacz HP do wyjścia HP (maks. moment 10 Nm). 6. Podłącz ponownie wąż HP. 7. Umieść wąż ssący w pojemniku ze środkiem.

Jakie detergenty polecasz z tym zestawem pianowym?

Zalecane detergenty to: RM 57 ASF (neutralny do lekkich zabrudzeń), RM 58 ASF (alkaliczny do płytek), RM 59 ASF (kwasowy do stali nierdzewnej) i RM 735 (dezynfekujący bakteriobójczy/grzybobójczy/wirucydowy).

Jak ustawić dawkowanie środka czyszczącego?

W urządzeniach z zewnętrznym wtryskiwaczem obróć zawór dawkowania na wtryskiwaczu. W urządzeniach ogrzewanych lub HD 10/25 SX, HD 13/18 SX użyj zaworu dawkowania myjki ciśnieniowej. Po użyciu ustaw dawkowanie na 0 i przepłucz dyszę pianową przez 2 minuty.

Co zrobić, jeśli piana się nie tworzy, mimo że środek jest zasysany?

Prawdopodobną przyczyną jest zatkana siatka ze stali nierdzewnej w dyszy pianowej. Rozwiązanie: zdemontuj dyszę pianową, wyjmij siatkę, wyczyść ją we wrzącej wodzie przez 10 minut lub pozostaw na noc w kąpieli ultradźwiękowej.

Jak zamontować dyszę pianową?

1. Umieść pierścień uszczelniający w rowku elementu odlewanego. 2. Umieść dyszę wielokierunkową HP na czop. 3. Włóż całość do dyszy pianowej. 4. Przykręć dyszę pianową do lancy natryskowej (klucz 27) i dokręć mocno.

Jakie środki ostrożności należy zachować?

Nigdy nie ingerować w strumień wysokiego ciśnienia, nie kierować strumienia na ludzi ani zwierzęta, sprawdzać stan urządzenia przed użyciem, nie modyfikować maszyny i postępować zgodnie z instrukcją obsługi.

Jak konserwować zestaw po każdym użyciu?

Po każdym użyciu ustaw dawkowanie środka na 0 i przepłucz dyszę pianową przez 2 minut czystą wodą. Zapobiega to zatykaniu się lub nadmiernemu zużyciu dyszy.

Jakie zestawy dysz są potrzebne do instalacji?

Wymagany jest zestaw dysz dostosowany do przepływu wody. Referencje: dla HD 10/25 SX: 2.640-694; HD 13/18 SX: 2.640-695; dla innych przepływów: 2.640-870 (500-600 l/h), 2.640-687 (600-700 l/h), 2.640-688 (700-1000 l/h), 2.640-689 (1000-1300 l/h) lub HD 1000 Si: 2.640-902.

Czy można używać zestawu z myjkami ciśnieniowymi ogrzewanymi?

Tak, w urządzeniach ogrzewanych stosuje się wbudowany system dozowania. Nie są wymagane żadne modyfikacje, a wkład wtryskiwacza z zestawu dysz nie jest potrzebny.

INSTRUKCJA OBSŁUGI INNO-FOAM-SET KARCHER

Dla Państwa bezpieczneśćta!

Zastosowanie

■ Przed Rozpoczeciem uzytkowania naleź sprawdzić urzadzenia i了我的 elementy pod katem prawidłowego stanu i bezpieczność pracy. Jeźeli stan urzadzenia nie jest prawidowy, nie wolno go uzywać.
- Nie wolno dokonywaćźadnychzmian maszyny.

Obsluga

• NigdyNie wiktadać kończyn w strumień pod wysokim ciñnieniem.
• Nigdy nie kierowa strumienia z dyszy na osoby lub zwierzeta.

Wañne wskazówki

Przed uruchomieniem urzadzenia nalezy uważnie przyczycytać informacje, zawarte w niniejszej instrukcji eksploatacja.

W razie stwierdzenia uszkodzen, spowodowanych transportem,nalezy natychmiast poinformować dealera.

Opakowanie nalezy usuwac w sposob nieszkodliwy dlaŚrodowiska

Materialy opakowania moga byc\ przeznaczone do recyklingeru. Opakowanie nalezy wyrzuać do smieci domowych, tylko oddawać do utylimacja.

Zuzyte urzadzenia nalezy usuwac w sposob nieszkodliwy dlaŚrogowiska

Zuzyte urzadzenia zawieraja cenne surowce wtorne, ktore powinny byc oddawane do utylizacji. Baterie, oleje i podobne substancje nie moga przyedosta csi do srodowiska naturalnego. Z tego powodu nalezy usuwac (wyrzucać) zuzyte urzadzenia za posrednictwem odpowiednich placówek zbiorczych.

Zastosowanie zgodnie z przyznaczeniem

• Zestaw Foam-Set sluzy do czyszczenia i dezynfekcj podlóg, scian i maszyn w polączeniu z urzadzeniem do mycia pod ciśnieniem.
• Dozowanie srodka czyszczacego na poziomie 5% jest wystarczajace.
• Cisnienie wodyNie sąze przekroczyc 25 MPa (250 bar).
• Temperatura wody nie moze przyzekraczać 50^
• Przeptyw wody musiwynosić co najmnej 500 l/h (8,3 l/min).
• Wąź wysokiego ciśnienia nie powinien byc dŁuźsy niz 20 m.
• Stosowanie alkalicznych srodków czyszczacych zawierajych chlor prowadzi co zwiekszonego zuzymia urzadzenia Foam-Set.

Montaż

Niezbebnde częci dodatkowe

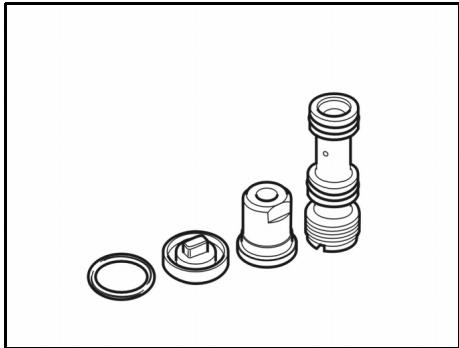

Aby dopasowac Foam-Set do danego urzadzenia do mycia pod ciśnieniem naleź dodatkowo zamówic pakiet dysz:

dla HD 10/25 SX 2.640-694

dla HD 13/18 SX 2.640-695

Pakiety dla innych urzadzen do mycia pod ciasnieniem bez bębna z węźem z natęzemen przyȩphywu, wynoszcym:

od ponad 500 do 600 l/h (od ponad 8,3 do 10 l/min) 2.640-870

od ponad 600 do 700 l/h (od ponad 10 do 11,8 l/min) 2.640-687

od ponad 700 do 1000 l/h (od ponad 11,6 do 16,6 l/min) 2.640-688

od ponad 1000 do 1300 l/h (od ponad 16,6 do 21,6 l/min) 2.640-689

HD 1000 Si 2.640-902

1. Montaz iniektora HD

• Iniektor HD zasysa srodek czyszczacy i dodaje go do strumienia wody.
• Efekt ssania powstaje wyłucznie przy zamontowanej okragtie dyszy strumieniowej HD z pakietu dysz.

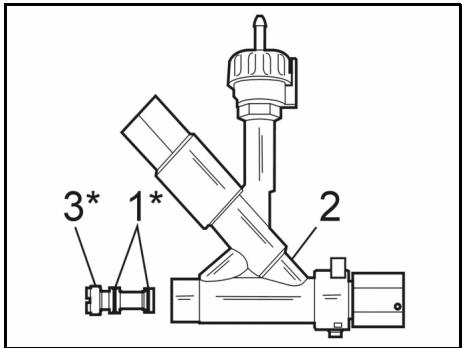

1a) Montañ przy urzadzeniach bez ogrzewania bez bèbna z węzem

Węłączyć urzadzenia do mycia pod ciszieniem.
■ Przerwać dopły w prȩdu i wody.
■ Przez otwarcie ręcznégo pistoletu natryskowej zlikwidowej ciasnienie.

* Element składowy pakietu dysz

• Nasunę pierścienie samoszczelniajaź o przyzekroju okragły (1) na nasadkę iniektora (3) i cienko posmarowania smarem silikonowym.
  Wsunac nasadke iniektora w obudowe iniektora (2). Nie zbyt mocno przykreci nasadke iniektora srbokrtem plaskim 12x2.

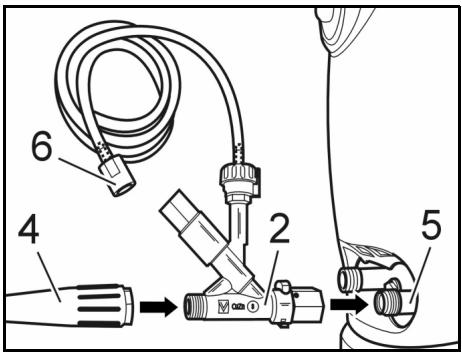

Wykrećić wąź wysokiego cijsnienia (4) z wyjscia urzadzenia do mycia pod cijsnieniem.
- Przykrećić injektor HD (2) na wyjsciu wysokiego ciasnienia (5) urzadzenia do mycia pod ciasnieniem. Dokrećić nakrajte zȩczkowa (max 10 Nm).
- Przykrećić wąź wysokiego ciṣnienia (4) do wyjscia iniektora HD (2) i dociagnę reka.
Wprowadzic wąż sssćyŚrodka czyszczȩcego (6) do kanistra ze Środkiem czyszczȩcym urzędzenia do mycia pod ciśnieniem.

1b) Montaz przy HD 10/25 SX, HD 13/18 SX

Węłączyć urzadzenia do mycia pod ciszniemien.
■ Przerwać dopłwy prȩdu i wody.
■ Przez otwarcie ręcznégo pistoletu natryskowej zlikwidowej ciasnienie.

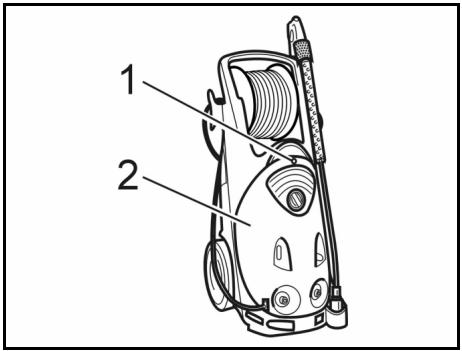

Wykrecić招投标 mocujacja kołpaka (1).
Zdjać kołpak (2) z urzadzenia.

* Element składowy pakietu dysz

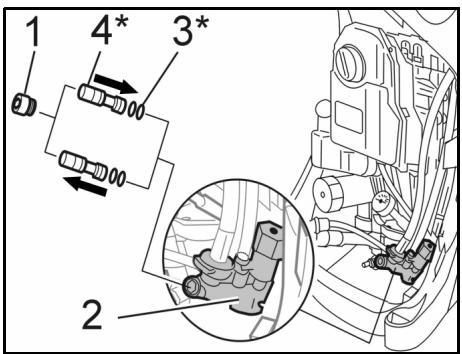

Wykrećić招投标 uzczelniajęc (1) kluczem imbuswym o Rozmiarze 8.
Wykrecić seryjna nasadké injiektora strubokreten plaskim 12x2.

■ Nasunę pierScienie samoszczelniajace o przyzekroju okragy (3) na nowa nasadkę iniektora z zestawu dysz (4) i cienko posmarowaś smarem silikonowym.
Wsunac nowa nasadke iniektora w obudowe iniektora (2). Nie zbyt mocno przykreci nasadke iniektora szubokretem plaskim 12x2.
Wkreci sbrue usczelniajaça (1) i dociagnac ja (10 Nm).

* Element składowy pakietu dysz

Wykrecić korek z gwintem (5).
Wkreci dozczony korek z gwintem i mocno dociagnac.
■ Ponownie załozyc i przykrećic kołpak urzadzenia.

1c) Montaz przy urzadzeniach z ogrzewaniem

W tym przypadku wykorzystwyany jest system dozowania, istniejefty zuw urzadzeniu. Nie ma koniecznosci przybudowy. Nasadka iniektora z pakietu dysz nie jest potrzebna.

2. Zamontowac przy zestawie Inno-Foam-Set

• Odkrecić seryjna strumienice z ręcznégo pistoletu natryskowej.

Zamontowac przyęczalna strumienice na recznym pistolecie natryskowyym.
Na dlugiej turze przyęczażnej strumienicy zamontować seryjną dyszc wysokocijsnieniowa.

Zamontowác dyszę do piani odpowiednio do zestawu Foam-Set,
- na krótkiej turze przyȩczalnej strumienicy, lub
- zastapić seryjna dyszej wysokocisnieniowa przydz dyszej do piani.

• Element składowy pakietu dysz

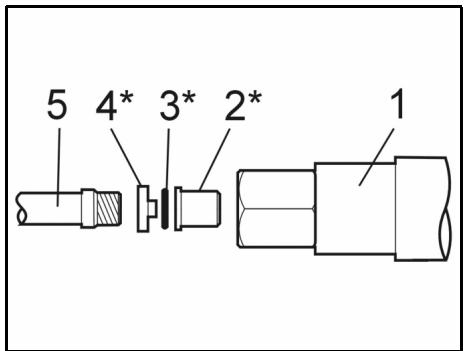

Wsunac pierscien samouszczelniajacy o przekroju okraglym (3) do rowka pierscieniwogo ksztahtki (4).
Zalożyc dyszę strumieniowa okragla HD (2) na czop ksztaltki.
Wlozyc dysz e z ksztaftka do dyszy do piany.
- Przykrecić wstepnie zmontowan dyszej do piany (1) na strumienice (5) i dokrecić kluczem widlastym, rozmiar 27.

Zalecaneśrodkidoczyszczenia

RM 57 ASF

Pieniacy srodek do czyszczenia, neutralny Pieniacy srodek czyszczacy do nieznacznych zanieczyszczemu smarem i olejem oraz do zanieczyszczemu zawierajczych bialko.

RM 58 ASF

Pieniacy srodek do czyszczenia,zasadowy

Pieniacy srodek czyszczacy do czyszczenia fliz, kafelek i kontenerow.

RM 59 ASF

Pieniacy srodek do czyszczenia, kwasny Pieniacy srodek czyszczący do czyszczenia fliz, powierzchni ze stali szlachetnej i kontenerów.

RM 735

Środek bezynfekcyjny
NeutralnyŚrodek bezynfekcyjny, -bakteriobójczy, grzybobójczy, wirusobójczy.

Eksploatacja

Jak zwykle uruchomic urzadzenie do mycia pod ciñieniem.

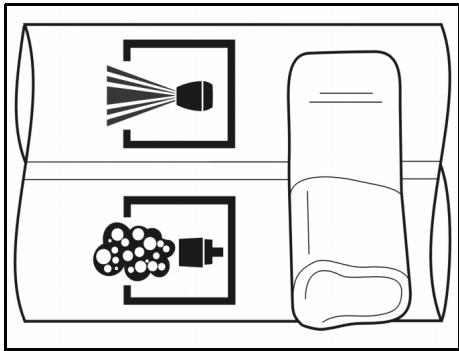

Ustawic przy zamknietym recznym pistolecie natryskowym na dysz do piani.

Wskazówka:

Przelacznik na przyȩczalnej strumienicy naleź zawsze ustawiać w połozenia skrajnych.
Przy uzywaniu pistoletu Servopress naleź ustawić go na peńy strumien wody.

Otorzyc ręczny pistonet natryskowy.

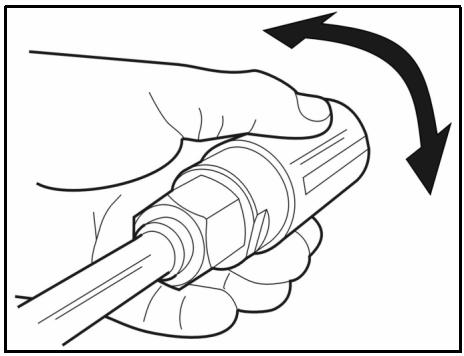

Ukierunkoac strumien piany przyezmobracanie obudowy dyszy.

Ustawic dozOWanie srodka czyszczacego

• na zaworze dozujacym iniektera,
• przy urzadzeniach z ogrzewaniem i HD 10/25 SX, HD 13/18 SX na zaworze dozowaniaŚrodka czyszczącego na urzadzeniu do mycia pod ciśnieniem.

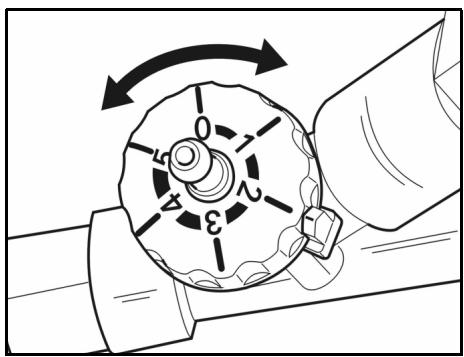

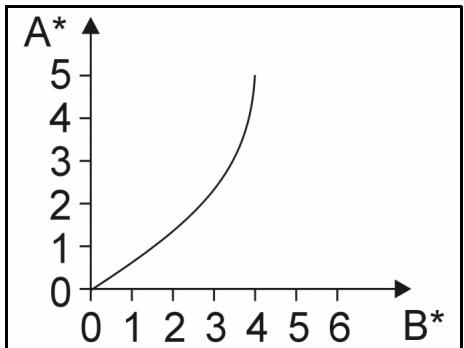

Tabela dozOWania srodka czyszczaccego (dla urzadzen z zewnetrznym iniektorem)

Udzial srodka czyszczącego w strumieniu wody wazoleński od połozenia zaworu dozuźȩgo na iniektorze:

Ustawic dozowanie srodka czyszczacego na 0.
- Przeplukac dyszę do piani przyez 2 minuty czysta woda.

Wskazówka:

Ježeli dysza piani nie zostanie wypłukana po użyciu,MZe dojsć do jej zatkania lub nadmiernego zuźycia.

Zaklocenie

Brak wytwarzania piani, chocoláź srodek czyszczȩcy jest zasysany.

Przyczyna

Kratka ze stali szlachetnej w dyszy do piani zaklejona lub zabrudzona kamieniem.

Usuwanie

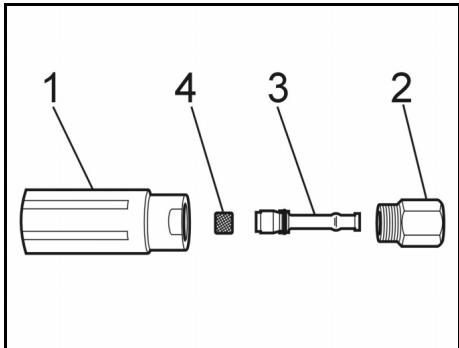

Wykreci dysze do piany (1), rozmiar klucza 32, z uchwytu dyszy (2), rozmiar klucza 27.
Wyajc dyszé Venturi (3).
Wyacja kratkę ze stali szlachtetnej (4).
■ Przez 10 minut czyscić kratkę ze stali szlachetnej w gotujacej są wodzie albo dostawiczą na noc w kapieli ultradzwiekowej.
