Typ produktu	Pena súprava pre vysokotlakový čistič
Značka	KARCHER
Model	INNO-FOAM-SET
Správne použitie	Čistenie a dezinfekcia podláh, stien a strojov
Maximálny tlak vody	25 MPa (250 barov)
Maximálna teplota vody	50°C
Minimálny prietok vody	500 l/h (8,3 l/min)
Maximálna dĺžka HP hadice	20 m
Odporúčané dávkovanie produktu	5%
Typ čistiacich prostriedkov	Neutrálny, alkalický, kyslý, dezinfekčný
Odporúčané čistiace prostriedky	RM 57 ASF, RM 58 ASF, RM 59 ASF, RM 735
Potrebné dodatočné diely	Sada trysiek (podľa modelu HP)
Čistenie po použití	Opláchnite penovú trysku 2 minúty
Bezpečnosť	Nenasmerujte prúd na osoby alebo zvieratá
Kompatibilita injektora	HP injektor pre nasávanie produktu
Materiál mriežky	Nehrdzavejúca oceľ

Často kladené otázky - INNO-FOAM-SET KARCHER

Ktoré vysokotlakové čističe sú kompatibilné so súpravou KARCHER INNO-FOAM-SET ?

Súprava je kompatibilná s vysokotlakovými čističmi KARCHER s prietokom vody najmenej 500 l/h, maximálnym tlakom 250 barov a teplotou vody do 50°C. Potrebné sú špecifické sady trysiek podľa modelu (napr. HD 10/25 SX, HD 13/18 SX, alebo iné s prietokom medzi 500 a 1300 l/h).

Ako namontovať HP injektor na nevyhrievaný čistič bez navíjača hadice ?

1. Vypnite čistič, odpojte napájanie a znížte tlak. 2. Nasuňte O-krúžky na vložku injektora a namažte ich. 3. Vložte vložku do telesa a utiahnite ju plochým skrutkovačom 12x2. 4. Odskrutkujte HP hadicu z HP výstupu. 5. Naskrutkujte HP injektor na HP výstup (maximálny krútiaci moment 10 Nm). 6. Znovu pripojte HP hadicu. 7. Umiestnite saciu hadicu do nádoby s produktom.

Aké čistiace prostriedky odporúčate s touto penovou súpravou ?

Odporúčané čistiace prostriedky sú: RM 57 ASF (neutrálny pre ľahké nečistoty), RM 58 ASF (alkalický pre dlaždice), RM 59 ASF (kyslý pre nerez) a RM 735 (dezinfekčný baktericídny/fungicídny/virucídny).

Ako nastaviť dávkovanie čistiaceho prostriedku ?

Na zariadeniach s externým injektorom otočte dávkovacím ventilom na injektore. Pre vyhrievané zariadenia alebo HD 10/25 SX, HD 13/18 SX použite dávkovací ventil na vysokotlakovom čističi. Po použití nastavte dávkovanie na 0 a opláchnite penovú trysku 2 minúty.

Čo robiť, ak sa pena netvorí, hoci sa produkt nasáva ?

Pravdepodobnou príčinou je upchatá mriežka z nehrdzavejúcej ocele v penovej tryske. Riešenie: Demontujte penovú trysku, vyberte mriežku, očistite ju vo vriacej vode po dobu 10 minút alebo nechajte cez noc v ultrazvukovom kúpeli.

Ako namontovať penovú trysku ?

1. Umiestnite O-krúžok do drážky liateho dielu. 2. Umiestnite všesmerovú HP trysku na čap. 3. Vložte zostavu do penovej trysky. 4. Naskrutkujte penovú trysku na striekaciu pištoľ (kľúč 27) a pevne utiahnite.

Aké bezpečnostné opatrenia treba dodržiavať ?

Nikdy nezasahujte do vysokotlakového prúdu, nenasmerujte prúd na osoby alebo zvieratá, pred použitím skontrolujte stav zariadenia, neupravujte stroj a dodržiavajte pokyny v návode.

Ako udržiavať súpravu po každom použití ?

Po každom použití nastavte dávkovanie produktu na 0 a opláchnite penovú trysku 2 minúty čistou vodou. Predídete tak upchatiu alebo nadmernému opotrebeniu trysky.

Aké sady trysiek sú potrebné na inštaláciu ?

Vyžaduje sa sada trysiek prispôsobená prietoku vody. Referencie: pre HD 10/25 SX: 2.640-694; HD 13/18 SX: 2.640-695; pre ostatné prietoky: 2.640-870 (500-600 l/h), 2.640-687 (600-700 l/h), 2.640-688 (700-1000 l/h), 2.640-689 (1000-1300 l/h), alebo HD 1000 Si: 2.640-902.

Je možné použiť súpravu na vyhrievaných vysokotlakových čističoch ?

Áno, pre vyhrievané zariadenia sa používa integrovaný dávkovací systém. Nie je potrebná žiadna úprava a vložka injektora zo sady trysiek sa nevyžaduje.

NÁVOD NA OBSLUHU INNO-FOAM-SET KARCHER

1a) Montáz u nevyhřivanych prístrojú bez hadicového bubnu

Pred použitím skontrolujte, Či sa pristroj a jeho pracovné vybavenie nachádzaju v riadnom stave a Či je zabezpečnéá ich prevádková bezpečnost'. Ak sa pristroj nenachádza v riadnom stave, nesmie sa použit'.
- Na prístroji sa nesmú vykonat' ziadne zmeny.

Obsluha

Obal likvidujte podla ekologickych zasad

Vyradené pristroje likvidujte podla ekologickych zasad

Vyradené prístroje obsahujú hodnotné recyklovatelné látky, ktoré by sa mali opāt' zužitkovat'. Bâtérié, olej alebo podobné látky sa nesmú dostá doŽivotného prostredia. Vyradené prístroje likvidujte preto len prostrednictvom na to určenych zberných systémov.

Použitie na stanovený účel

Penová suprava Foam-Set je v spojení s vysokotlakovým Čisticom vchodná na Čistenie adezinfekciu podláh, stien a strojov.
- Postacujuce dávkovanie primiešavaného Čistaceho prostriedku je 5%.
- Tlak vody nesmie prekročit' hodnotu 25 MPa (250 bar).
- Teplota vody nesmie prekročit' 50 °C.
- Minimálny prietok vody musí byt' aspon 500 l/h (8,3 l/min).
Vysokotlaková hadica nemá byt'dlhšia
ako 20 m.
- Použitie chlórovanych alkalickych Čistiacich prostriedkov spôsobuje zvyşenie opotrebenia Foam-Set.

Montáž

Potrebné pridavné diely

Na prisposobenie penovej supravy Foam-Set na dany vysokotlakovy cistič musité dodatočne objednat'supravudyz:

pre HD 10/25 SX 2.640-694

pre HD 13/18 SX 2.640-695

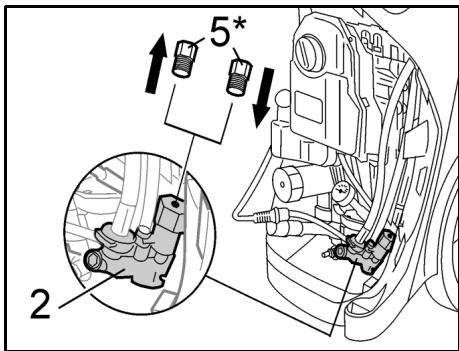

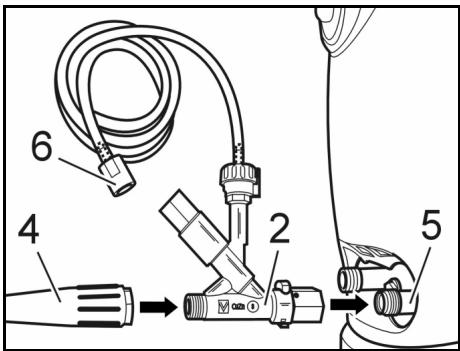

1. Namontovanie vysokotlakového injektora

Vysokotlakovy injektor nasáva Čistaci prostriedok a primiešava ho do prudu vody.
- Sací účinok vzníká len pri namontovanej vysokotlakovej kruhovej dýze, ktorá sa nachadzá v suprave dýz.

Na vložku injektora (3) nasuñte O-krúžky (1) a potrite ich tenkou vrstvou silikónového tuku.
Vložku injektora vsuñte do puzdra injektora (2). Vložku injektora pevne dotiahnite rukou plochým skrutkovačom o vel' Kosteni 12x2.

Seriovo dodavanu vlozku injektora yvskrutkujte plochym skrutkovačom o velkosti 12x2.
Na novú vložku injektora zo supravy dyz (4) nasuñte O-krúžky (3) a potrite ich tenkou vrstvou silikónového tuku.
Vložku injektora vsuñte do puzdra injektora (2). Vložku injektora pevne dotiahnite rukou plochým skrutkovačom o vel' Kosteni 12x2.
Tesniacu skrutku (1) zaskrutkujte a pavne dotiahnite (10 Nm).

* Diel zo supravy dyz

1c) Montáž pri pristrojoch s vyhrievaním

Tu je použitý dávkovací systém, ktory sa už nachadza v prístroji. Nie je potrebné ziadne prestavovanie. Vložka injektora zo supravy dyz nie je potrebná.

2. Montáž prepíntatel'nej tlakovej trubice (len u supravy Inno-Foam-Set)

Z ručnej striekacej pištole odskrutkujte sériovo dodávanú tlakovú trabicu.

Na ručné strikaciu pistól' namontujte prepírateñú tlakovú trabicu.
Na dlhu trabucu prepinateInej tlakovej trabuce namontujte seryovo dodavanu vsokotlakovu dzyu.

Penový Čistiaci prostriedok,neutralny Penový Čistiaci prostriedok na l'hké tukové,olejové a bielkoviny obsahujúce nečistoty.

RM 58 ASF

Penový Čistaci prostriedok, alkalický Penový Čistaci prostriedok na Čistenie obkladačiek, kachlěiek a nádrží.

RM 59 ASF

Penový Čistiaci prostriedok, kysly
Penový Čistiaci prostriedok na Čistenie
obkladačiek, povrchov z ušlachtilej ocele a
nádrží.

RM 735

Dezinfekné prostriedky.
Neutrally dezinfekné prostriedok, -baktericidny / fungicidny / viricidny.

Prevádzka

Vysokotlakovy cistič uved'te obvyklým spôsobom do chodu.

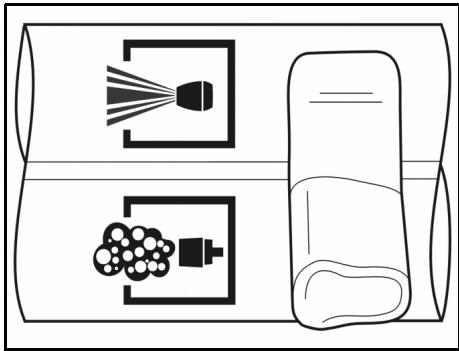

Prepíntelnú tlakovú trubicu (len v suprave Inno-Foam-Set) pri zavrejet ručnej striekacej pistoli nastavte na dýzu na penu.

Poznámka:

Prepinač na prepíratejnej tlakovej trubici nastavte vždy do koncovej polohy. Ak použijete pistol' Servopress, musite ju nastavit' na maximálne množstvo vody.

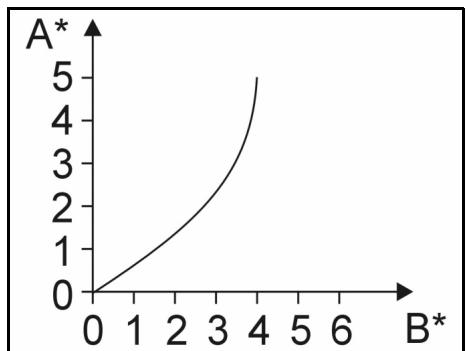

Tabulka dávkovania Čistiaceho prostriedku (pre pristroje s externým injektorom)

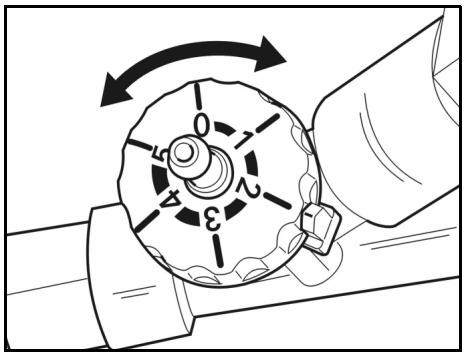

Podiel Čistiaceho prostriedku vo vystrekovanom prude vody v závislosti od polohy dávkovacieho ventilu na injektore:

^ = poloha
B^ = CHEM(%)

Po každom použití

Dávkovanie Čistiaceho prostriedku nastavte na hodnotu 0.
Dzyzu na penu vyplachujte 2 minuty dočista.

Poznámka:

Ak sa penová dýza po použití nevyplachne, moze dójst' kazolepeniu alebo k zvysenému opotrebeniu.

Porucha

Nevytva sa ziadna pena napriek tomu,
ze je nasavan' cistiaci prostriedok.

Prícina

Mriežka z nehrdzavejucej ocele je zalepená alebo zvápenatená.

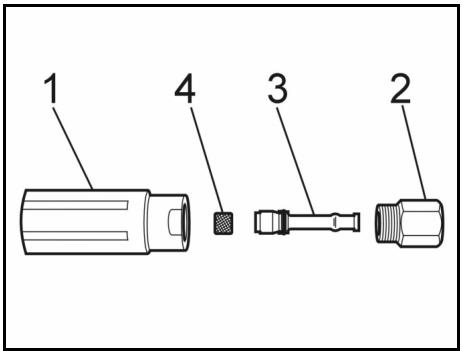

Odstránenie poruchy

Dzyu na penu (1), velkosti kl'uce 32, odskrutkujte z drziaka dzy (2), velkosti kl'uce 27.
Vyberte Venturiho dzyu (3).
VytilhniTE mriezku z nehrdzavejucej ocele (4).
Vycistite mriezku z nehrdzavejucej ocele tak, ze ju necháte 10 minút vo vriacej vode alebo caz noc v ultrazvukovom kúpeli.
