Käytto

Laitteen ja sen tyolaitteiden kunto ja käytöturvallisu on tarkastettava ennen laitteen käytämista. Jos laite ei ole moitteettomassa kunnossa, sitä ei saa käyttaa.
Koneeseen ei saa tehdä minkäänlaisia muutoksia.

Käytto

• Älä koskaan tartusurpainevesisuihkuun.
• Älä koskaan suuntaa suihkua ihmisä tai eläimiä kohti.

Tärkeita ohjeita

Lue ennen laitteen käytöönottoa
käytöohjeessa annetut tiedot huolellisesti
läpi.

Ilmoita mahdollisista kuljetusvauroiasta heti myntyilikkeeelle.

Hävitätä pakkaus ympäristöystävällisellātavalla

Pakkaus on valmistetu materiaaleista, jotka voidaan kierrattaa. Alä havita pakkauksia talousjatteen mukana, vaan toimita ne kierratettaväksi.

Hävität käytösta poistetut laitteet ympäristöystavällisellā tavalla

Vanhat laitteet sisälṭavat arvokkaita
kierrātyskelpoisia materiaaleja, jotka pitäisi
toimittaa kierratettväksi. Akkuja, öljjä ja
vastaavia ei saa päästää ympäristön.
Toimita käytõstä poistetut laitteet siksi
asianmukaiseen keräyspaikkaan.

Maäräystenmukainen käytto

• Foam Set -vaahtopesuvarusteet soveltuvat lattiapintojen,seinäpintojen ja koneiden pesuun ja desinfointiin yhdessä suurpainepesurin kanssa.
• 5% pesuainetta vedessa riittaa.
• Vedenpaine ei saa ylittää 25 MPa (250 bar).
  Veden lampotila ei saa ylittaa 50^
  Veden virtausnopeuden taytyy olla vahintaan 500 l/h (8,3 l/min).
• Suurpaineletku ei saa olla pitempi kuin 20m
• Klooriemäksisten puhdistusaineiden käytö kasvattaa Foam-Setin kulumista.

Asennus

Tarpeelliset lisaosat

Foam Set -vaahtopesuvarusteiden sovittamiseksi kulloisenkin surpainepesurin mukaan on tilattava lisaksi suutinpaketti:

mallille HD 10/25 SX 2.640-694

mallille HD 13/18 SX 2.640-695

Suutinpaketit muille suurpainepesureille, joissa ei ole letkurumpua ja virtausnopeus on:

Yli 500-600 l/h

(yli 8,3 -10 l/min) 2.640-870

Yli 600 - 700 l/h

(yli 10 -11,8 l/min) 2.640-687

Yli 700 - 1000 l/h

(yli 11,6 - 16,6 l/min) 2.640-688

Yli 1000 - 1300 l/h

(yli 16,6-21,6 l/min) 2.640-689

HD 1000 Si 2.640-902

1. Suurpaineinjektorin asentaminen

• Suurpaineinjektori imee pesuainetta ja sekoittaa sen vesisuihkuun.
• Imuvaikutus syntyy vain, kun on asennettu suutinpaketin sisälma suurpainepyörösuihkusuutin.

1a) Asennus kuumenemattomiin laitteisiin, joissa ei ole letkurumpua

Kytke suurpainepesuri pois pälta.
Katkaise virran- ja vedensyott.
Päasta paine pois avaamalla käsiruiskutuspistooli.

* Kuuluu suutinpaketin toimitussisälöön

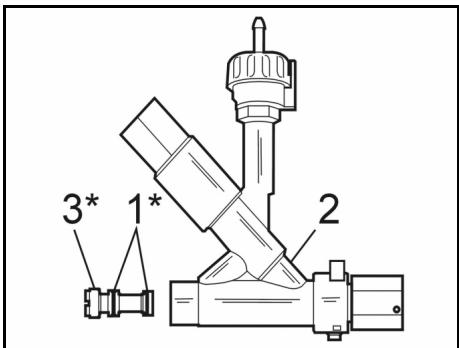

Työnnä O-renkaat (1) injektorisisökelle (3) ja sivele renkaille ohut kerros silikonirasvaa.
Työnnä injektorisisäke injektorikotelon (2) sisään. Kiristä injektorisisäke lattaruviavaimella 12x2 käsivaramisen tiukalle.

Kierra suurpaineletku (4) irti suurpainepesurin suurpainelahdosta.

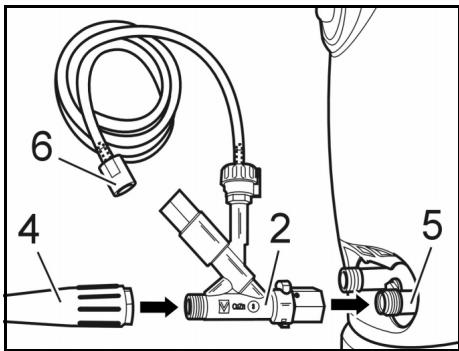

Ruvaa surpaineinjektori (2) kiinni surpainepesurin surpainelähtöän (5). Kirista mutterilukko tiukalle (max. 10 Nm).
Ruvaa suurpaineletku (4) kiinni surpurpaineinjektorin (2) lahtoön ja kiristä käsivaramisen tiukalle.
Johda pesuaineen imuletku (6) pesuainekanisteriin tai surpainepesurin pesuainesaillioön.

1b) Asennus mallissa HD 10/25 SX, HD 13/18 SX

Kytke suurpainepesuri pois pälta.
Katkaise virran- ja vedensyott.
Päasta paine pois avaamalla käsiruiskutuspistooli.

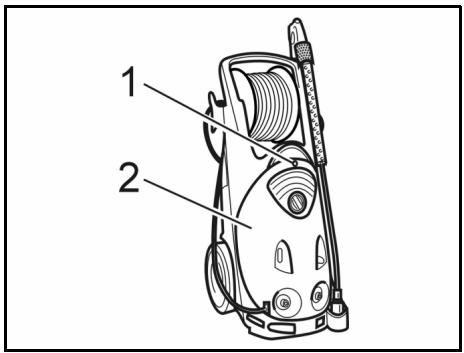

• Irrota kannen kiinnitsruuvi (1).
• Irrota kansi (2) laitteesta.

* Kuuluu suutinpaketin toimitussisältoön

Ruuvaa tiivistysruuvi (1) irti kuusiokoloavaimella (avainvali 8).
Ruuvaa sarjavalmistinen
injektorisisake irti
lattaruuviaivaimella 12x2.

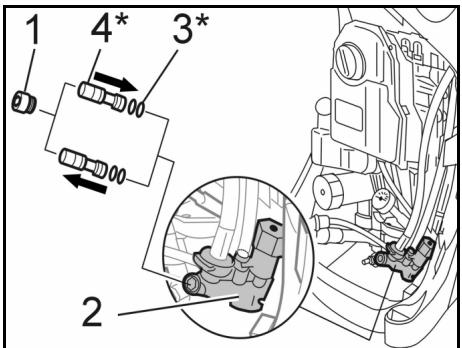

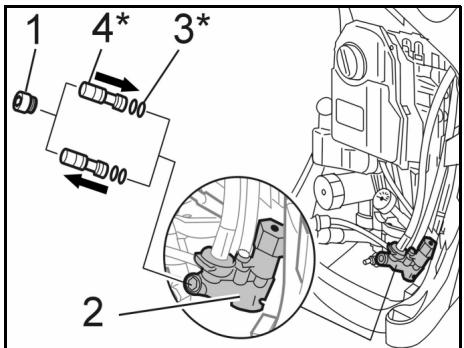

Työnnä O-renkaat (3) suutinvarusteiden mukana toimitetulle uudelle injektorisisökkeelle (4) ja sivele renkaille ohut kerros silikonirasvaa.
Työnnä uusi injektorisisäke injektorikotelon (2) sisään. Kiristä injektorisisäke lattaruviavaimella 12x2 käsivaramisen tiukalle.
Ruuvaa tiivistysruuvi (1) paikalleen ja kiristä tiukalle (10 Nm).

* Kuuluu suutinpaketin toimitussisältoön

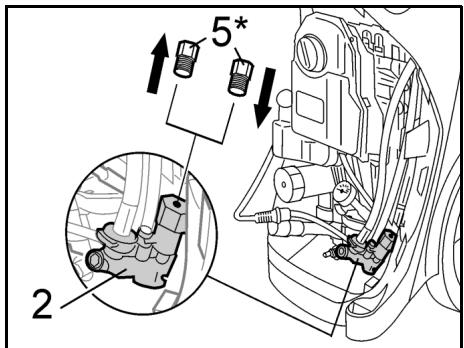

Ruvua sulkutulppa (5) irti.
Kierrä mukana toimitetty sulkutulppa paikalleen ja kiristä tiukalle.
- Pane laitteen kansi takaisin paikalleen ja ruuvaa kiinni.

1c) Asennus kuumeneviin laitteisiin

Näissä laitteissa käytetään laitteessa
valmiina olevaa annestelujärkestelmää.
Muutostyöt eivat ole tarpeen.
Injektorisisakettä suutinpaketista ei tarvita.

2. Vaihtokytkettävän suihkuputken asentaminen (vain Inno-Foam-Set -vaahtopesuvarusteet)

Ruuvaarjavalmistinen suihkuputki irti kasiruiskutuspistoolista.

■ Asenna vaihtokytkettävä suihkuputki käsiruiskutuspistoolin.
■ Asenna sarjavalmisteinen suurpainesuutin vaihtokytkettävän suihkuputken pitkälle putkelle.

3. Vaughtosuuttimen asentaminen

■ Asenna vaughtosuutin, Foam Set -vaahtopesuvarusteista riippuen,
- vaihtokytkettävän suihkuputken lyhyeen putkeen tai
- korvaa sarjavalmisteinen suurpainesuutin vaahtosuuttimella.

• Kuuluu suutinpaketin toimitussisälöön

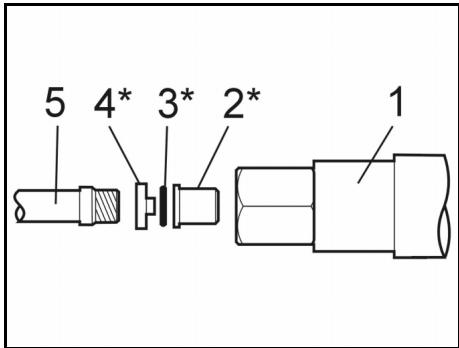

Laita O-rengas (3) muoto-osan rengasuraan (4).
Laita surpainepyorosuutin (2) muotoosan tapille.
■ Asenna suutin muoto-osan kanssa vaahtosuutttimeen.
Ruuva esiasennettu vaahtosuutin (1) suihkuputkelle (5) ja kirista tiukalle kita-avaimella (avainvali 27).

Suositeltu puhdistusaine

RM 57 ASF

Vaahtopesuaine, neutraali

Vaahtopesuaine lievallee rasva-, oljy- ja proteiinipitoiselle lialle.

RM 58 ASF

Vaahtopesuaine, alkalinen

Vaahtopesuaine keraamisten laattojen, kaakeleiden ja konttien pesuin.

RM 59 ASF

Vaahtopesuaine, hapan

Vaahtopesuaine keraamisten laattojen, jaloteraspintojen ja konttien pesuin.

RM 735

Desinfointiaine.

Neutraali desinfiointiaine, - bakteereita/ sienia/viruksia tappava.

Käytto

• Ota suurpainepesuri käytöön totutulla tavalla.
  Sulje käsiruiskutuspistooli ja saadda vaihtokytkettäva suihkuputki (vain Inno-Foam-Set -vaahtopesuvarusteet) vaughtosuuttimen mukaisesti.

Ohje:

Aseta vaihtokytkettävän suihkuputken kytkin aina raja-asentoon.

Jos käytät Servopress-pistoola, säädä setäyteen vesimärään.

Avaa käsiruiskutuspistooli.

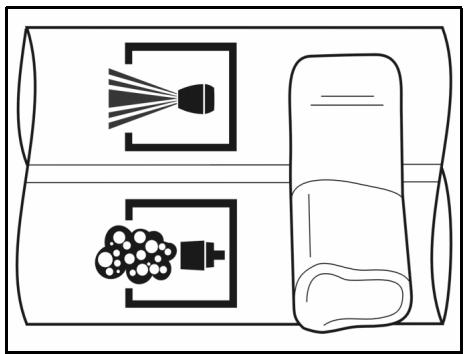

Suunta vaahtolaakasuihku kiertamalla suutinkoteloa.

Saàdā pesuainemaàra
- injektorin annostusventtiilistä,
- kuumenevissa malleissa ja malleissa HD 10/25 SX, HD 13/18 SX surpainepesurin pesuaineen-annostusventtiilista.

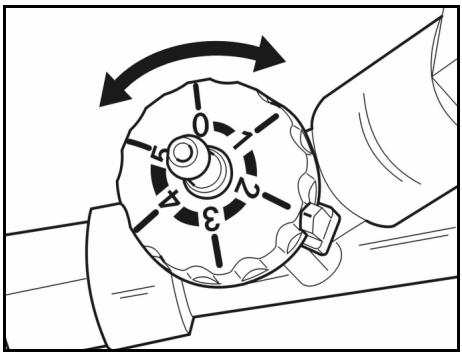

Pesuaineen annihilateukko (laitteille, joissa on ulkopuolinin injektori)

Pesuaineen osus vesisuihkussa riippuen injektorin asennetun annostusventtiilin asennosta:

Jokaisen käytökerran jälkeen

Aseta pesuaineen annihilija asentoon 0.
Huuhtele vaahtosuutinta 2 minuutin ajan.

Ohje:

Jos vahtosuudinta ei huhdella kayton jälkeen, se voi johtaa agglutinaatioon tai kulumisen kasvamiseen.

Häirö

Vaahtoa e i muodostu pesuaineen imemisestä huolimatta.

Syy

Vaahtosuuttimen jaloteräsritä tutkeutunut pesuaineesta tai kalkista.

Toimenpide

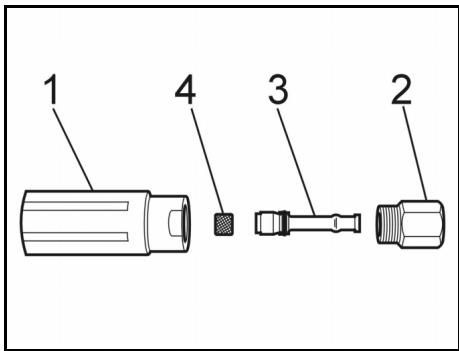

Ruuvaa vaughtosuutin (1), avainvali 32, irti suuttimenkannattimesta (2), avainvali 27.
Poista venturisuutin (3).
Vedä jaloteräsritälä (4) irti.
■ Puhdista jaloteräsritä pitamälla sitä 10 minuuttia kiehuvassa vedessa tai yön yli ultraäänikylvyssä.

* kuulub Düuside komplekti

Keerake tihendkruvi (1) välja, kasutades kuuskantvöit nr 8.
Keerake injektori standardne sisemine osa 12x2 lapik-kruvikeerajaga valja.

Lukake O-rongad (3) uuele duuside komplekti (4) kuulvale injektorisiseosale ja märige neile ohuke kihtsilikoonrasva.
Lukake uus injektori siseosa injektori korpusse (2).Keerake injektorisisemine osa 12x2 lapik-kruvikeerajagatugevasti kinni.
Keerake tihendkruvi (1) sisse japingutage (10 Nm).

Kruvige standardne joatoru käsipritsi kuljest maha.

Paigaldage käsipritsile umberlulitatav joatoru.
Paigaldage standardne korgsurve duus umberlulitata joatoru pikale torule.

3. Vahudüusi paigaldamine

• kuulub Düuside komplekti

■ Asetage O-røngas (3) valudetaili radiaalsoonde (4).
■ Asetage körgsurvey-radialduus (2) valudetaili tapile.
Paigutage duus koos valudetailiga vahudusi.
Keerake eelmonteeritud vahudüus (1)
joatorule (5) ja pingutage lehtvötmega nr 27.
