Produkta veids	Augstspiediena tīrītāja putu komplekts
Zīmols	KARCHER
Modelis	INNO-FOAM-SET
Atbilstoša lietošana	Grīdu, sienu un iekārtu tīrīšana un dezinfekcija
Maksimālais ūdens spiediens	25 MPa (250 bāri)
Maksimālā ūdens temperatūra	50°C
Minimālais ūdens plūsmas ātrums	500 l/h (8,3 l/min)
Maksimālais HP šļūtenes garums	20 m
Ieteicamais produkta devēšanas daudzums	5%
Mazgāšanas līdzekļu veidi	Neitrāls, sārmains, skābs, dezinfekcijas
Ieteicamie mazgāšanas līdzekļi	RM 57 ASF, RM 58 ASF, RM 59 ASF, RM 735
Nepieciešamās papildu daļas	Sprauslu komplekts (atbilstoši HP modelim)
Tīrīšana pēc lietošanas	Noskalot putu sprauslu 2 minūtes
Drošība	Nevērst strūklu pret cilvēkiem vai dzīvniekiem
Inžektora saderība	HP inžektors produkta iesūkšanai
Režģa materiāls	Nerūsējošais tērauds

Bieži uzdotie jautājumi - INNO-FOAM-SET KARCHER

Kādi KARCHER augstspiediena tīrītāji ir saderīgi ar INNO-FOAM-SET?

Komplekts ir saderīgs ar KARCHER augstspiediena tīrītājiem, kuru ūdens plūsma ir vismaz 500 l/h, maksimālais spiediens 250 bāri un ūdens temperatūra līdz 50°C. Atkarībā no modeļa ir nepieciešami īpaši sprauslu komplekti (piemēram, HD 10/25 SX, HD 13/18 SX vai citi ar plūsmu no 500 līdz 1300 l/h).

Kā uzstādīt HP inžektoru uz nesildīta tīrītāja bez spoles?

1. Izslēdziet tīrītāju, atvienojiet barošanu un samaziniet spiedienu. 2. Uzlieciet blīvgredzenus uz inžektora ieliktņa un ieeļļojiet tos. 3. Ievietojiet ieliktni korpusā un pievelciet ar plakano skrūvgriezi 12x2. 4. Atskrūvējiet HP šļūteni no HP izejas. 5. Pieskrūvējiet HP inžektoru pie HP izejas (maks. griezes moments 10 Nm). 6. Pievienojiet atpakaļ HP šļūteni. 7. Ievietojiet iesūkšanas šļūteni produktu traukā.

Kādus mazgāšanas līdzekļus jūs ieteiktu šim putu komplektam?

Ieteicamie mazgāšanas līdzekļi ir: RM 57 ASF (neitrāls viegliem netīrumiem), RM 58 ASF (sārmains flīzēm), RM 59 ASF (skābs nerūsējošajam tēraudam) un RM 735 (dezinfekcijas līdzeklis ar baktēriju/sēnīšu/vīrusu iedarbību).

Kā noregulēt tīrīšanas līdzekļa devēšanu?

Ierīcēm ar ārējo inžektoru pagrieziet devēšanas vārstu uz inžektora. Sildītām ierīcēm vai HD 10/25 SX, HD 13/18 SX izmantojiet augstspiediena tīrītāja devēšanas vārstu. Pēc lietošanas iestatiet devēšanu uz 0 un noskalojiet putu sprauslu 2 minūtes.

Ko darīt, ja putas neveidojas, lai gan līdzeklis tiek iesūkts?

Iespējamais cēlonis ir aizsērējis nerūsējošā tērauda režģis putu sprauslā. Risinājums: noņemiet putu sprauslu, izņemiet režģi, notīriet to verdošā ūdenī 10 minūtes vai atstājiet uz nakti ultraskaņas vannā.

Kā uzstādīt putu sprauslu?

1. Ievietojiet blīvgredzenu lietā detaļas rievā. 2. Uzlieciet HP daudzvirzienu sprauslu uz tapas. 3. Ievietojiet komplektu putu sprauslā. 4. Pieskrūvējiet putu sprauslu uz izsmidzināšanas stieņa (27 atslēga) un cieši pievelciet.

Kādi drošības pasākumi jāievēro?

Nekad neiejaucieties augstspiediena strūklā, nevēršiet strūklu pret cilvēkiem vai dzīvniekiem, pirms lietošanas pārbaudiet ierīces stāvokli, nepārveidojiet iekārtu un ievērojiet instrukcijas norādījumus.

Kā aprūpēt komplektu pēc katras lietošanas?

Pēc katras lietošanas iestatiet produkta devēšanu uz 0 un noskalojiet putu sprauslu 2 minūtes ar tīru ūdeni. Tas novērš sprauslas aizsērēšanu vai paātrinātu nodilumu.

Kādi sprauslu komplekti ir nepieciešami uzstādīšanai?

Ir nepieciešams sprauslu komplekts, kas atbilst ūdens plūsmai. Atsauces: HD 10/25 SX: 2.640-694; HD 13/18 SX: 2.640-695; citām plūsmām: 2.640-870 (500-600 l/h), 2.640-687 (600-700 l/h), 2.640-688 (700-1000 l/h), 2.640-689 (1000-1300 l/h) vai HD 1000 Si: 2.640-902.

Vai komplektu var izmantot uz sildītiem augstspiediena tīrītājiem?

Jā, sildītām ierīcēm tiek izmantota iebūvētā devēšanas sistēma. Nav nepieciešamas modifikācijas un sprauslu komplekta inžektora ieliktnis nav vajadzīgs.

LIETOŠANAS INSTRUKCIJA INNO-FOAM-SET KARCHER

■ Pirms lietosanas ierici, kopā ar darba piederumiem, parbaudiet, vaita ir darba kartibā un atbilst darba drošibas noteikumiem. Ja tā nav darba kartibā, to nedrikt lietot.
- Mašīnā nedrīkst izdarīt nekādas izmainas.

Apkalpošana

• Nekad nedríkst iejaukties augstspiedena strūklā.
• Nekad nevērsiet sprauslas strūklu pret personām un dzīvniekiem.

Svarigi noradijumi

Pirms darba uzsaksanas ar ierici ludzu rupigi izlasiet lietoşanas instrukcijā doto informaciju.

Par transportësanas laikā radiusamies bojajumiem, ludzu nekavëjoties informëjiet pärdevëju.

Ludzu utilizesjiet iepakojumu nekaitigi apkartjai videi

lepakošanas materiāl var tikt atkārtoti
pāstrādāti. Lūdzu neizmetiet iepakojumus
sadīves atkritumos, jo tad tos nebūs
iespejams atkārtoti izmantot.

Ludzu utilizes jiet veco icerici nekaitigi apkartjai videi

Vecā icerīcīr vērtīgī,utilizējami materiāli, kurus ir jānodod atkārtotai izmantošanai. Akumulatori, eLLa un līdztīgas vielas nedrikt nonakt apkārtējā vide. Tādēl, lūdzu utilizejiet vecās icerices atbilstosi piemērotai savakšanas sistēmai.

Pareiza pielietošana

• Foam-Set ir paredzëts grīdu, senu un mašūn u tīrīsānai un dezinfekcjijai savienojumā ar augstspiediena tīrītāju.
• Ir pietiekami ja papildus doze 5 % tirišanas lɪdzekli.
• Udens spiediens niedrikst parsniegt 25 MPa (250 bars).
• Udens temperatura nedríkst pársniegt 50 °C.
• Udens caurplüdei ir jabut vismaz 500 l/st (8,3 l/min).
  -Augstpiediena I utene nedrikst but garaka par 20m
• Hlora sarmus saturošo tīršanas līdzeklju lietošana rada putu komplekta (Foam-Set) palielinātu nodilumu.

Montaža

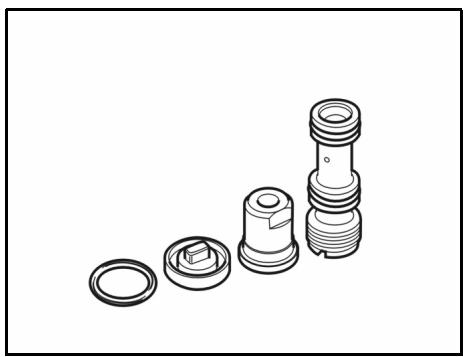

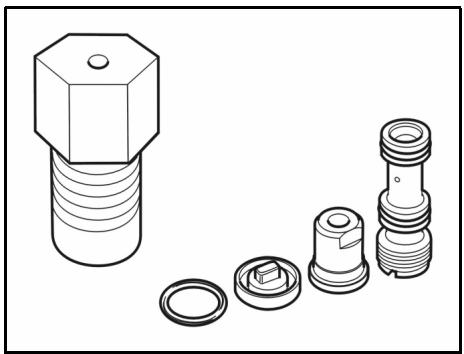

Vajadzigas papildus detalas

Lai Foam-Set varētu pievienot attieçigajam augstspiediena tīrīṭājam, papildus ir vajadzīgs pasūṭī sprauslu paketi:

augstspiediena tīrītājam
HD 10/25 SX 2.640-694

augstspiediena tīrītājam HD 13/18 SX 2.640-695

Citiem augstspiediena tīrīṭajiem sprauslu pakete bez šlūtenu cilindra ar caurplūdes daudzumu:

virs 500 lfdz 600 l/st (virs 8,3 lfdz 10 l/min) 2.640-870

virs 600 lfdz 700 l/st (virs 10 lfdz 11.8 l/min) 2.640-687

virs 700 lfdz 1000 l/st (virs 11.6 lfdz 16.6 l/min) 2.640-688

virs 1000 lfdz 1300 l/st (virs 16.6 lfdz 21.6 l/min) 2.640-689

HD 1000 Si 2.640-902

1. HD-inžektora montăza

• HD-inžektors iesuc tirišanas Iidzekli un sajauc to ar udens struklu.
• lesuksanas iedarbe rodas tikai tad, kad ir samonteta HD-apalas struklas sprausla no sprauslu paketes.

1a) Montăza ar neapsildamam icercem bez šluteu cilindra

Izslegt augstspiedena tiritaju.
Pärtraukt strāvas- un udens padevi.
■ Nonemiet spiedenu atverot rokas izsmidzinašanas pistoli.

* sprauslu paketes sastavdala

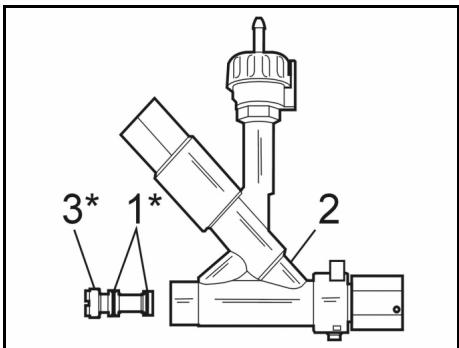

Uzbidiet apalo-gredzenu (1) uz in,ektora (3) un viegli ieziediet ar silikona smeri.
I lebidiet inzektoru inzektora korpusa (2). Pievelciet in ekctora komplektu ar roku ar skruvgriezi 12x2.

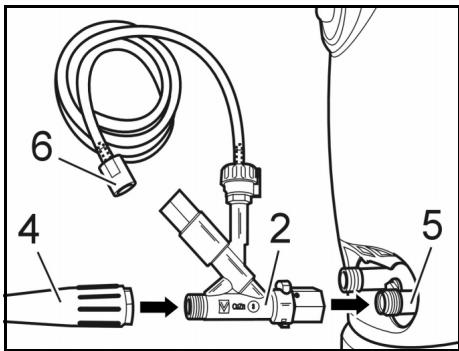

• Noskrüvējiet augstspiediena šlūteni (4)
  no augstspiedena tīrītāja
  augstspiedena izejas.
• HD-in_elektoru (2) uzskrūvējiet uz augstspiediena tīrītāja augstspiediena izejas (5). Pievelciet uzliekamo uzgriezni (maks. 10 Nm).
  Pieskrüvējiet augstspiediena šlūteni (4) pie HD izejas-in,ektora (2) un pievelciet ar roku.
  Tirišanas Izdzekla-iesuco so sluteni (6) ievietojiet augstspiediena tiriījata tirīšanas Izdzekla kannā vai tirīšanas Izdzekla tvertne.

1b) Montăza pie HD 10/25 SX, HD 13/18 SX

Izslegt augstspiediena tiritaju.
Pärtraukt strāvas- unūdens padevi.
■ Nonemiet spiedenu atverot rokas izsmidzinašanas pistoli.

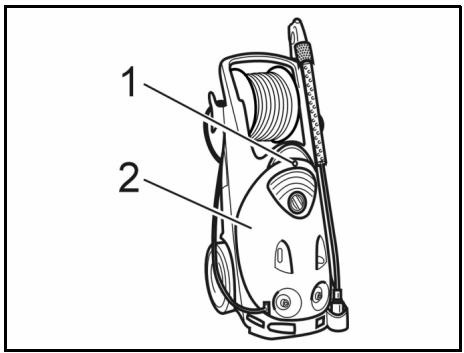

Izskruvēt apvalka dostiprināšanas skruvi (1).
Nonemt apvalku (2) no ierices.

* sprauslu paketes sastavdala

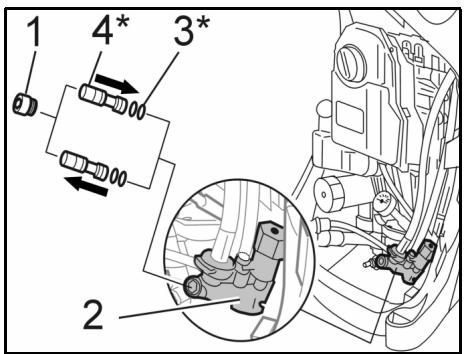

Izskruvēt blivējošo skruvi (1) ar ieksejā sešstura atslēgu ar atslēgas izméru 8.
Serijveida inzektora komplektu izskrivet ar skrvgriezi 12x2.

Uzbidiet apalo-gredzenu (3) uz jauna inzektora komplekta no sprauslu komplekta (4) un viegli ieziediet ar silikona smeri.
I lebidiet jauno inzektoru komplektu inzektora korpusa(2). Pievelciet inzektora komplektu ar roku ar skruvgriezi 12x2.
leskrüvējiet noblīvejoso skrūvi (1) un pievelciet to (10 Nm).

* sprauslu paketes sastavdaja

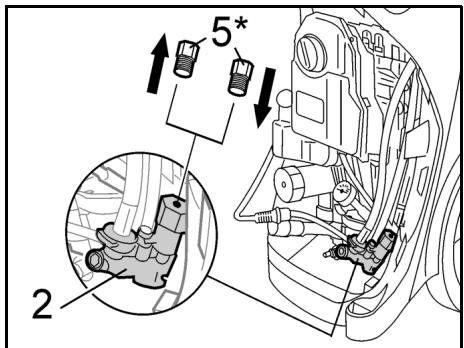

Izskruvejiet nosledzoso skruvi (5).
leskrüvejiet pievienoto noslédzošo skruvi un stingri pievelciet.
Uzliecietierces apvalku un stingripieskruejiet.

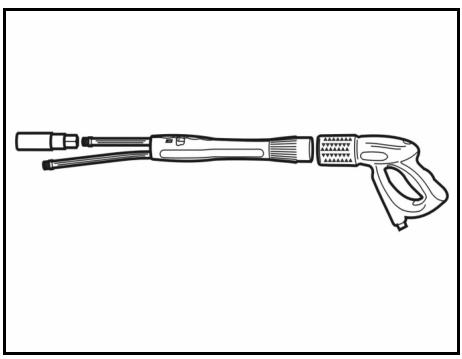

2. Montē pārsledzamo strūklas cauruli (tikai ja ir Inno-Foam-Set)

• Noskrüvējiet sīrijas strūklas cauruli no rokas izsmidzinašanas pistoles.

Samontejiet pie rokas izsmidzinašanas pistoles pārsledzamo strūklas cauruli.
Serijas augstspiediena sprauslu samontejiet pie parsledzamas struklas caurules garas caurules.

3. Samontējiet putu sprauslu

Atkaribā no Foam-Set putu sprauslu montē,
pie parsledzamas struklas caurules tsas caurules, vai
- sērijas augstspiediena sprauslu nomaina ar putu sprauslu.

* sprauslu paketes sastavdaja

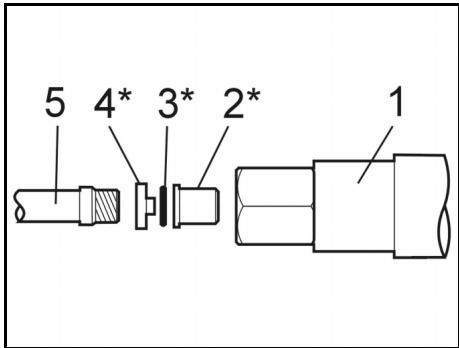

levietojiet apalo-gredzenu (3) formas detalias apalajā rievā (4).
- HD-apalās strūklas sprauslu (2) novietojiet uz formas detalias rēdžēm.
- Sprauslu ar formas detalu ievietojiet putu sprausla.
lepriekš samontēto putu sprauslu (1) uzskruvejiet uz strūklas caurules (5) un pievelciet ar dakšveida atslēgu ar izméru 27.

leteicamietirisanaslidzekli

RM 57 ASF

Putitirittajs,neitrals

Putu tiri'sanas lidzeklis viegliem taukiem, ellai- un olbaltumus saturošiem netirumiem.

RM 58 ASF

Putu tīrītājs, sārmains

Putu tiri'sanas lidzeklis flizu, podin un rezervuaru tiri'sanai.

RM 59 ASF

Putu tīrītājs, skābs

Putu tiri'sanas lidzeklis flizu, nerusejoasa terauda virsmu un rezervuaru tiri'sanai.

RM 735

■ Augstspiediena tīrīṭāju lietot kā parasti.

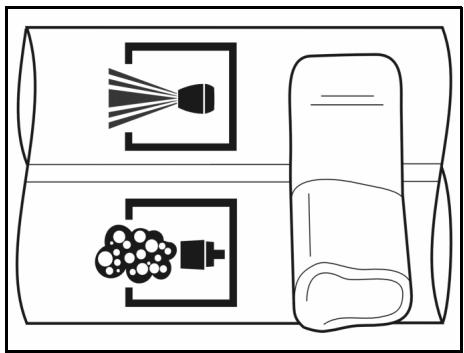

Parsledzamo struklas cauruli (tikai ja ir Inno-Foam-Set) pie noslegtas rokas izsmidzinasanas pistoles iestatit uz putu sprauslu.

Noradijums:

Parsledzamās struklas caurules sledzi vienmér iestit gala stavokli.

Ja lieto Servopress-pistoli, jestatit to uz pilnu udens daudzumu.

Atvet rokas izsmidzinaesanas pistoli.

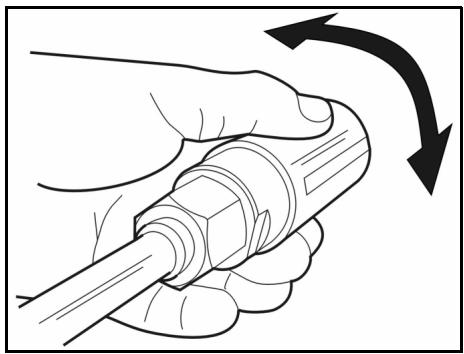

Plakano putu plūsmu nostādīt
vajadzīgajā virzienā pagriežot sprauslas
korpusu.

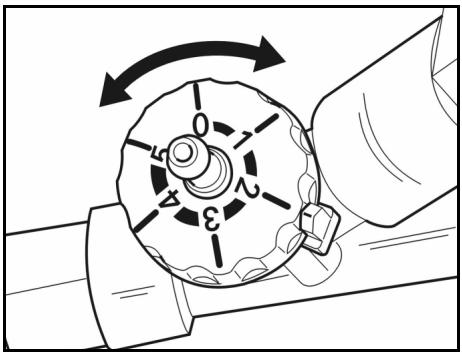

■leregulētīrīsanas lidzekla dozěsanu
- ar in, ektora dozjo so ventili,
-apsilditam ieriem HD10/25 SX,HD13/18 SX ar augstspiediena tiritaja tirišanas lidzekla -dozjo so ventili.

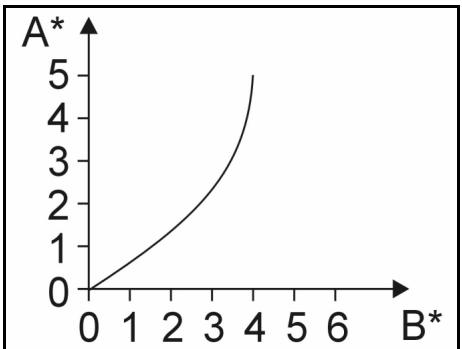

Tirišanas lidzekla dozěšanas tabula (iericem ar ārejo inžektoru)

Tirišanas lidzekla daja udens strukla, atkaribā no injektora dozējoša ventiJa stavokla:

A = stavoklis
B^ = CHEM(%)

Pec katras lietošanas

Tirišanas lidzekla dozëšanu dostādīt uz 0.
Putu sprauslu 2 ilgi izskalot.

Noradijums:

Ja putu uzgalis péc lietošanas netiek izskalots, tas var salipt vai palielinăties tā nodilums.

Traucejums

Nenotiek putu veidoşanás, kaut gantişanas lidzeklis tiek iesükts.

lemesls

Putu sprauslas nerusejoša terauda režgis ir aizlimejies vai parkalkojies.

Novéršana

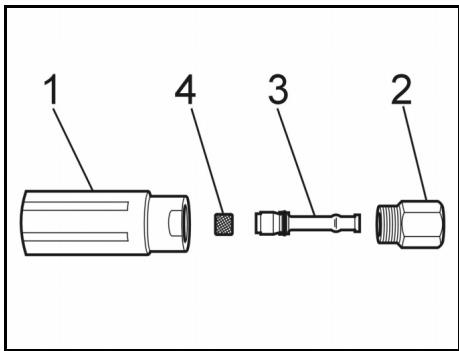

• Noskruvet putu sprauslu (1), ar atslegu ar izmeru 32, no sprauslas turetaja (2), ar atslegu ar izmeru 27;
  Iznemt Venturi sprauslu (3).
  Izviknterusejoša terauda režgi (4).
  Nerusejoša terauda režgi 10 minutes tirit varoša udeni vai pa nakti atstat ultraskanas tirisanas vannā.
