MANUAL DE UTILIZADOR INNO-FOAM-SET KARCHER

• O aparecido e os respectivos dispositivos de trabalho devem ser inspeccionados quando a bom estado e segurar de functimento antes dautilização. Se tiver dúvidas quando ao bom estado do aparecido não o utilize.
• Não é permitido proceder a quaisquer alterações na区内.

Operação

• Nunca tocar no jacto de alta pressão.
• Nunca dirija o jacto do bocal contra pessoas ou animais.

Avisos importantes

LeiacretuidasamenteasinformacoesmencionadasnoManualdeOperacaoanfteradocolocacao doaparelho emfunicionamento.

Em caso de danos no transporte avisar imeditamente o revendedor.

Descartar a embalagem conforme as leis de meio ambiente

Os materiais de embalagem são reciclaveis. Não coloque as embalagens no lixo dométrico, envie-as para uma unidade de reciclagem.

Descarte os aparelhos velhos conforme as leis de meio ambiente

Os apareiros velhos contentem materiais preciosos recicláveis que devem ser enviados para uma unidade de reciclagem. Baterias, oleo e produits similares não devem ser descartados directamente no meio ambiente. Por isso, descarte os apareiros velhos através de sistemas de colecta adequados.

Utilização correcta

• O Conjunto de esponja-é apropriadopara a limpeza e desinfeccao desuperficies de pisos e paredes,maquinas em conjunto com umdispositivo de limpeza de alta pressao.
• É suficiente um doseamento de 5% de detergente de limpeza.
• A pressão da água não pode ultrapassar os 25 MPa (250 bar).
• A temperatura da água não pode ultrapassar os 50^ .
• O fluxo de agua tem que ser no minimo de 500 l/h (8,3 l/min).
• A mangueira de alta pressão não pode ser ter mais que 20 m de comprimento.
• A'utilização de detergentes cloro-alcalinos,aumenta o desgaste do Foam-Set.

Montagem

Peças adiconais necessarias

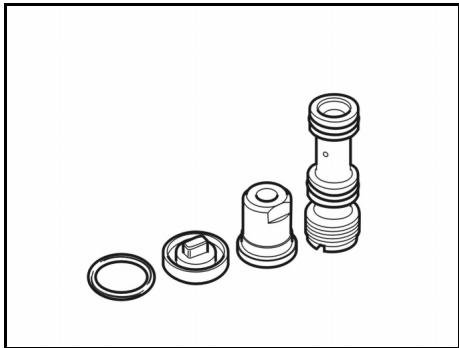

Para adaptor o Conjunto de-esponja ao respective disposicao de limpeza de alta pressao, tem que ser encomendado adiconionalmente umpacote de bocais:

para HD 10/25 SX 2.640-694

para HD 13/18 SX 2.640-695

Pacotes de injectores para outros dispositivos de limpeza de alta pressão sem carretel de mangueira com a quantidade de fluxo de:

de 500 a 600 l/h

(de 8,3 a 10 l/min) 2.640-870

de 600 a 700 l/h

(de 10 a 11.8 l/min) 2.640-687

de 700 a 1000 l/h

(de 11,6 a 16.6 l/min) 2.640-688

de 1000 a 1300 l/h

(de 16,6 a 21.6 l/min) 2.640-689

HD 1000 Si 2.640-902

1. HD-Montar injector

• O injector-HD aspira detergentes e mistura-os com o jacto de agua.
• O efeito de aspiração está com o bocal de jago redondo-HD do jacote de bacais montado.

1a) Montagem em apareiros não aquecidos sem carretel da mangueira

• Desligar disposicao de limpeza de alta pressao.
  Interromper a alimentação de correente eágua.
  Diminui r a pressao abrindo a pistola de injecao manual.

* Parte integrente do pacote de bocais

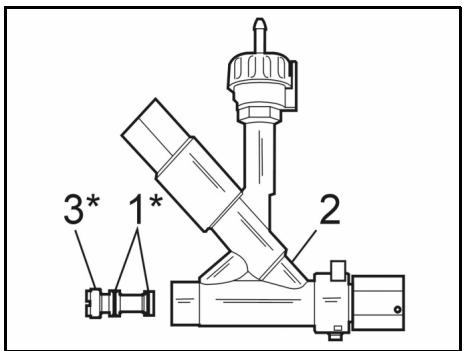

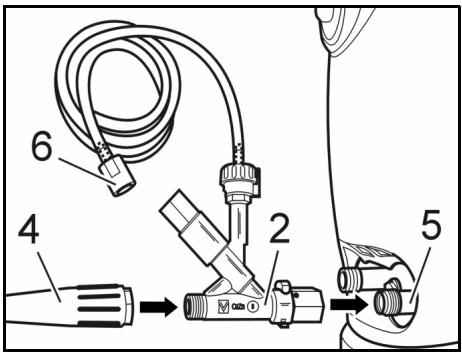

Deslocar os O-Rings (1) para a aplicacao do injector (3) e cobrir com uma camada final de lubricante de silicone.
- Inserir a aplicação do injector na caixa dos injectores (2). Apertarfirmamente a aplicação do injector com uma chave de parafusos chata 12x2.

Desapertar a mangueira de alta pressao (4) da saida de alta pressao do dispositivo de limpeza de alta pressao.
Aparafusar injector HD-(2) na saía de alta pressão (5) do dispositivo de limpeza de alta pressão. Apertar a porca de capa (máx. 10 Nm).
Aparafusar e aperture a mangueira de alta pressao (4)firmamente na saida do injector HD-(2).
Introduzir a mangueira de aspiração (6) do detergente-no recipiente do detergente ou deposito do detergente do disposicao de limpeza de alta pressao.

1b) Montagem do HD 10/25 SX, HD 13/18 SX

Desligar dispositivo de limpeza de alta pressão.
Interromper a alimentação de correente e de água.
Diminui r a pressao abrindo a pistola de injecao manual.

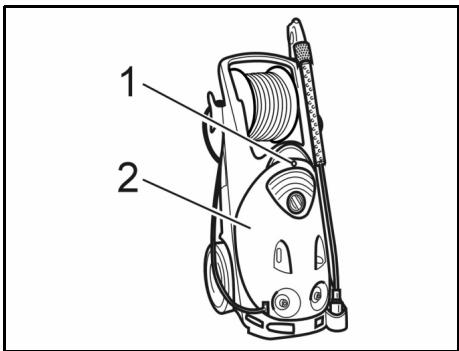

Desaparafusar o parafuso de fixação (1) da tampa.
Retirar a tampa (2) da aparelho.

* Parte integrante do pacote de bocais

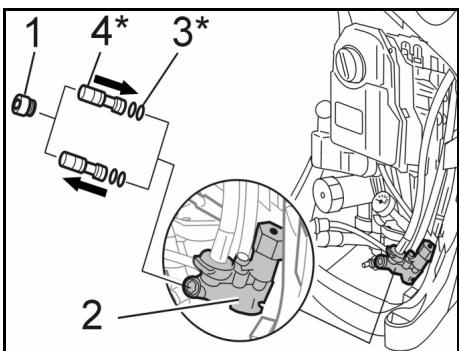

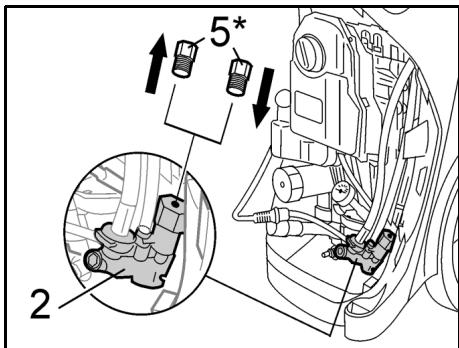

Desaparafusar o parafuso de estanqueidade (1) com chave de interior sextavado SW 8.
Desapertar a aplicação do injector de série com uma chave de parafudos chata 12x2.
Deslocar os O-Rings (1) para a aplicação do injector (3) e cobrir com uma camada final de lubrificante de silicone.
- Inserir a aplicação do injector na caixa dos injectores (2). Apertarfirmamente a aplicação do injector com uma chave de parafusos chata 12x2.
Aparafusar firmamente o parafuso de estanqueidade (1) (10 Nm).

* Parte integrente do pacote de bocais

Desaparafusar o bujao roscado de escoamento (5).
Enroscar e aperture firmamente o boa roscado de escoamento incluido.
Colocar a tampa do aparelho e aparafusar.

1c) Montagem em aparehos aquecidos

Aquí é'utilizzato o Sistema de doseamento já existente no aparecido. Não é neceçasário nenhuma alteração de montagem. A aplicação de injectores do pacote de bocais não é necessária.

2. Montar tubo do jacto comutável (apenas no Conjunto de esponja-Inno-)

Desaparafusar o tubo do jacto de série da pistola de injecção manual.

Montar tubo do jacto comutavel na pistola de injeccao manual.
Montar o bocal de alta pressao no tubo comprido do tubo do jacto comutavel.

Dependendo do Conjunto de esponja, montar o bocal de espuma
- no tubo curto do tubo do jacto comutável, ou
- substituir o bocal de alta pressão de série peso bocal de espuma

• Parte integrante do pacote de bocais

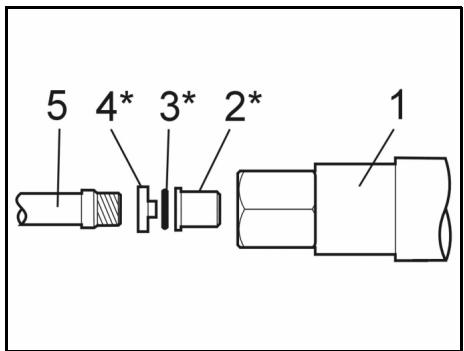

Colocar o O-Ring (3) na ranhura anular da peça moldada (4).
Colocar o bocal de jacto redondo HD (2) nos pinos da peça moldada (4).
Aplicar o bocal com a peça moldada no bacal de espuma.
Aparafusar o bocal de espuma (1) premontado firmamente no tubo do jacto (5) e aperture firmamente com una chave de forqueta SW 27.

Detergentes recomendados

RM 57 ASF

Detergentes em espuma, neutros

Detergentes em espuma para sujidade leve de gordura, oleo- e sujidade com conteudo proteico.

RM 58 ASF

Detergentes em espuma, alcalinos

Detergentes em espuma para a limpeza de pavimentos, azulejos e contentores.

RM 59 ASF

Detergentes em espuma, acidos

Detergentes em espuma para a limpeza de pavimentos, superficies de aço inoxidável e contentores.

RM 735

• Colocar o dispositivo de limpeza de alta pressão em funciona como habitualmente.

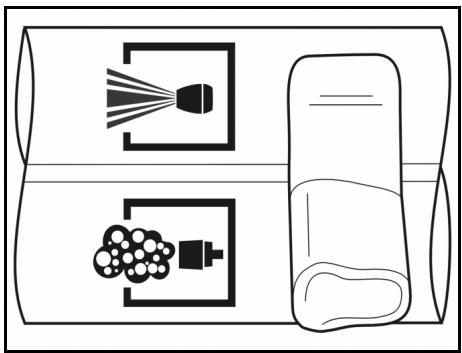

  Ajustar o tubo do jacto comutavel (apenasconjunto de espuma-Inno-) ao bocalde espuma,coma pistola de injeccao fechada.

Nota:

Colocar o interruptor no tubo do jacto comutavel sempre na posicao final.

Aoutilizaruma servo pistolaà pressao-, regula-la paraaquantidade totalda agua.

Abrir a pistola de Injection manual.

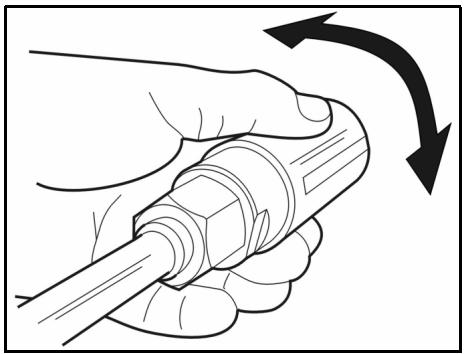

Alinhar o jacto plano de espuma rodando a caixa dos bocais.

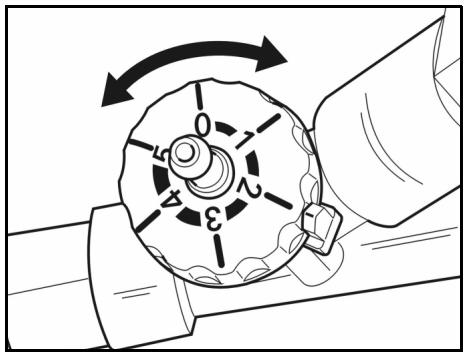

Regular o doseamento do detergente
- na valvula de doseamento do injector,
- em apareiros aquecidos e HD 10/25 SX, HD 13/18 SX na valvula de doseamento-do dispositivo de limpeza de alta pressão.

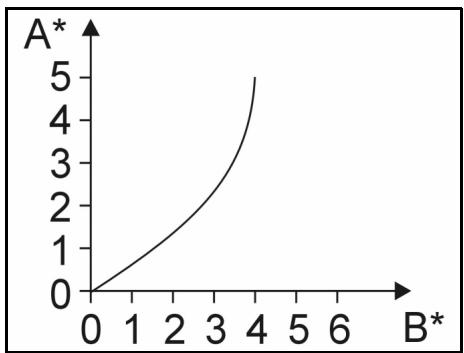

Tabela de doseamento de detergente (para aparehos com injector除外)

Percentagem de detergente no jacto de agua, dependendo da posicao da valvula de doseamento no injector:

A* = Posicao

$$ \mathrm {B} ^ {*} = \mathrm {CHEM} (\%) $$

Depois de cadaServiço

Colocar o doseamento de detergente em 0
Enxaguar o bocal de espuma durante 2关键时刻.

Nota:

Se o bocal de espuma não for lavado antes a utilização, o mesmo pode estar sujeito à uma aglutinação ou a um desgaste elevado.

Avaria

Nenhumacriacao de espuma,embora seraaspiradodetergente.

Causa

A grelha de aço inoxidável no bocal de espuma está aglutinada ou com calcário.

Como remediar

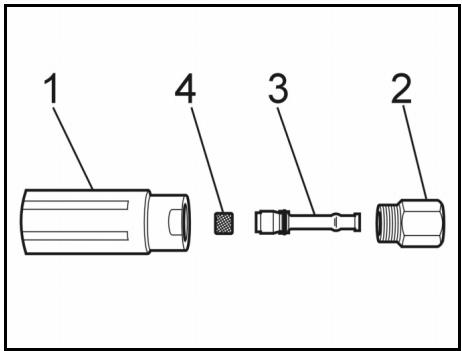

Desaparafusar o bocal de espuma (1), SW 32, do suporte do bocal (2), SW 27.
Retirar o bocal Venturi (3)
Retirar a grelha de aço inoxidável (4)
- Limpar a grelha de aço inoxidável durante 10关键时刻 em água a ferver ou durante a noite numa banheira de ultrasons.
