INNO-FOAM-SET - Rengöring och underhåll KARCHER - Gratis bruksanvisning och manual

Produkttyp	Skumkit för högtryckstvätt
Varumärke	KARCHER
Modell	INNO-FOAM-SET
Avsedd användning	Rengöring och desinficering av golv, väggar och maskiner
Maximalt vattentryck	25 MPa (250 bar)
Maximal vattentemperatur	50°C
Minsta vattenflöde	500 l/h (8,3 l/min)
Maximal längd på HP-slang	20 m
Rekommenderad produktdosering	5%
Typ av rengöringsmedel	Neutralt, alkaliskt, surt, desinfektionsmedel
Rekommenderade rengöringsmedel	RM 57 ASF, RM 58 ASF, RM 59 ASF, RM 735
Nödvändiga extra delar	Munstyckspaket (beroende på HP-modell)
Rengöring efter användning	Skölj skummunstycket i 2 minuter
Säkerhet	Rikta inte strålen mot människor eller djur
Injektorkompatibilitet	HP-injektor för produktindragning
Gallermaterial	Rostfritt stål

Vanliga frågor - INNO-FOAM-SET KARCHER

Vilka högtryckstvättar är kompatibla med KARCHER INNO-FOAM-SET?

Kitet är kompatibelt med KARCHER högtryckstvättar med ett vattenflöde på minst 500 l/h, ett maximalt tryck på 250 bar och en vattentemperatur upp till 50°C. Specifika munstyckspaket krävs beroende på modell (t.ex. HD 10/25 SX, HD 13/18 SX, eller andra med flöde mellan 500 och 1300 l/h).

Hur monterar jag HP-injektorn på en icke uppvärmd tvätt utan slangvinda?

1. Stäng av högtryckstvätten, stäng av strömmen och sänk trycket. 2. För O-ringarna över injektorns insats och smörj dem. 3. För in insatsen i huset och dra åt med en platt skruvmejsel 12x2. 4. Skruva loss HP-slangen från HP-utloppet. 5. Skruva fast HP-injektorn på HP-utloppet (max vridmoment 10 Nm). 6. Återanslut HP-slangen. 7. Placera sugslangen i produktbehållaren.

Vilka rengöringsmedel rekommenderar du med detta skumkit?

Rekommenderade rengöringsmedel är: RM 57 ASF (neutral för lätta smutsar), RM 58 ASF (alkalisk för kakel), RM 59 ASF (sur för rostfritt stål) och RM 735 (desinfektionsmedel bakteriedödande/svampdödande/virucid).

Hur ställer jag in doseringen av rengöringsmedlet?

På enheter med extern injektor, vrid doseringsventilen på injektorn. För uppvärmda enheter eller HD 10/25 SX, HD 13/18 SX, använd högtryckstvättens doseringsventil. Efter användning, ställ tillbaka doseringen på 0 och skölj skummunstycket i 2 minuter.

Vad gör jag om skum inte bildas trots att produkten sugs in?

Den troliga orsaken är ett igensatt rostfritt galler i skummunstycket. Åtgärd: demontera skummunstycket, ta bort gallret, rengör det i kokande vatten i 10 minuter eller låt det ligga i ett ultraljudsbad över natten.

Hur monterar jag skummunstycket?

1. Placera O-ringen i spåret på den gjutna delen. 2. Placera det HP-omnidirektionella munstycket på tappen. 3. För in enheten i skummunstycket. 4. Skruva på skummunstycket på sprutlansen (27 mm nyckel) och dra åt ordentligt.

Vilka säkerhetsåtgärder ska jag följa?

Stoppa aldrig in något i högtrycksstrålen, rikta inte strålen mot människor eller djur, kontrollera apparatens skick före användning, modifiera inte maskinen och följ instruktionerna i bruksanvisningen.

Hur underhåller jag kitet efter varje användning?

Efter varje användning, ställ tillbaka doseringen av produkten på 0 och skölj skummunstycket i 2 minuter med rent vatten. Detta förhindrar att munstycket klibbar eller slits för mycket.

Vilka munstyckspaket krävs för installationen?

Ett munstyckspaket anpassat till vattenflödet krävs. Referenser: för HD 10/25 SX: 2.640-694; HD 13/18 SX: 2.640-695; för andra flöden: 2.640-870 (500-600 l/h), 2.640-687 (600-700 l/h), 2.640-688 (700-1000 l/h), 2.640-689 (1000-1300 l/h), eller HD 1000 Si: 2.640-902.

Kan kitet användas på uppvärmda högtryckstvättar?

Ja, för uppvärmda enheter används det inbyggda doseringssystemet. Ingen ombyggnad krävs och injektorns insats från munstyckspaketet behövs inte.

BRUKSANVISNING INNO-FOAM-SET KARCHER

Tabel rensemiddeldosering (til maskiner med ekstern injektor)

1. Montering av HD-Injektor montieren

För din egen sakerhet!

Användning

■ Kontrollera att maskinen med arbetsanordningarna ar felfri och driftsaker fore anvandningen. Om maskinen inte ar felfri, far den inte tas i drift.
- Det fär inte göras nagraändringar pā maskinen.

Betjäning

• Sträck aldrig in handen i högtrycksstrålen.
  Rikta aldrig nagonsin hogtrycksstralen mot manniskor eller djur.

Viktiga instruktioner

Var vänlig läsigenom de informationer som ges i instruktionsboken noggrant innan maskinen tas ibruik.

Vid transportskador ske Återförsäljaren omedelbart informeras.

Var vänlig ta hand om forpackningen på miljövänligt sätt

Materialet i forpackningen kan ateranvandas. Kasta daffor inte forpackningen i hushallsavfallet utan lamna den i stallet till ett atervinningsfretag.

Var vänlig skrota uttjant maskin på miljövänligt sätt

Uttjanta maskiner innehaller värdefullt Återvinningsbart material som bör tillforas Återvinningsprocessen. Batterier, olja och liknande ämn er inte hamna i naturen. Vi ber dig därr for att lamna in uttjanta maskiner på lámpligt uppsamlingsstalle.

Korrekt användning

• Foam-Set ar lampie for rengöring och desinficering av golv, väggar och maskiner i kombination med en högtryckstvatt.
• En tillsats av 5% rengöringsmedel ar tillräcklig.
  Vattentrycket fär inte överskrida 25 MPa (250 bar).
  Vattentemperaturen fär inte överskrida 50^
  Vattenflodet maste uppgà till minst 500 l/h (8,3 l/min).
• Hogtrycksslangen bör inte vara langre an 20 m.
• Använding av kloralkaliska rengöringsmedel leder till ökat slitage på Foam-setet.

Montering

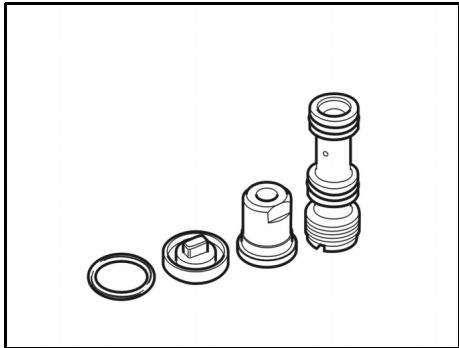

Erforderliga tillbehörsdelar

For att anpassa Foam-Set till respektive högtrycksaggregat, mäste dessutom ett munstyckspaket beställas:

for HD 10/25 SX 2.640-694

for HD 13/18 SX 2.640-695

Munstyckspaket for andra
högtrycksaggregat utan slangvinda med
flöden frän:

over 500 till 600 l/h

• HD-Injektorn suger upp rengöringsmedlet och blandar in detta i vattenstrålen.
• Sugverkan uppstar bara nár HD-munstycket for rund stråle ur munstyckspaketet används.

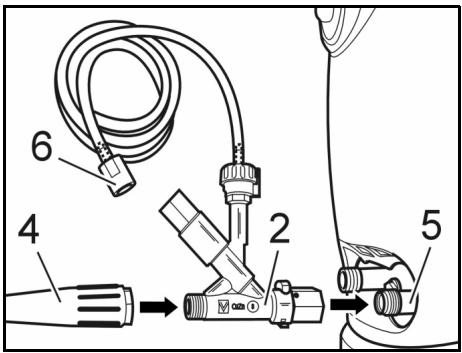

1a) Montering pà ouppvärmda maskinerutan slangvinda

Stäng av hogtrycksaggregatet.
Stang av ström- och vattentillforsel.
Avlasta trycket genom att öppna spruthandtaget.

* Ingår munstyckspaketet

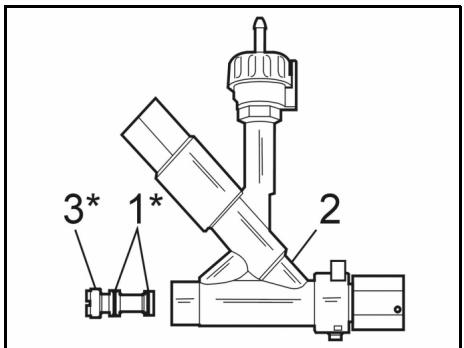

Skjut over O-ringarna (1) på injektorinsatsen (3) och fetta in dem med ett sunt skikt silikonfett.
- Skjut in injektorinsatsen i injektorhuset (2). Dra fast injektorinsatsen latt med en skruvmejsel 12 × 2 .

• Skruva av hogtrycksslangen (4)—from hogtrycksaggregatets hogtrycksanslutning.
• Skruva på HD-injektorn (2) vid högtrycksaggregatets (5) högtrycksanslutning. Dra fast overfallsmattern (max. 10 Nm)
• Skruva på Hogtryckslangen (4) vid HD-injektorns (2) utgang och dra fast den med handen.
• Stoppa ner rengöringsmedlets-sugslang (6) i högtrycksaggregatets behällare uller tank for rengöringsmedel.

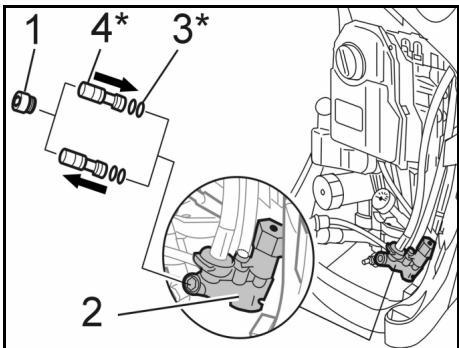

1b) Montering vid HD 10/25 SX, HD 13/18 SX

Stäng av hogtrycksaggregatet.
Stang av ström- och vattentillförsel.
Avlasta trycket genom att öppna spruthandtaget.

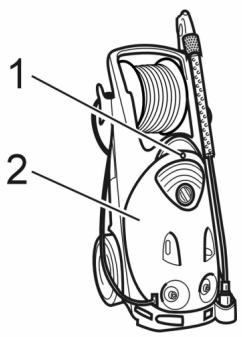

Skruva ut huvens faktskruv (1).
Lyft bort huyen (2) fran aggregatet.

* Ingär imunstyckspaketet

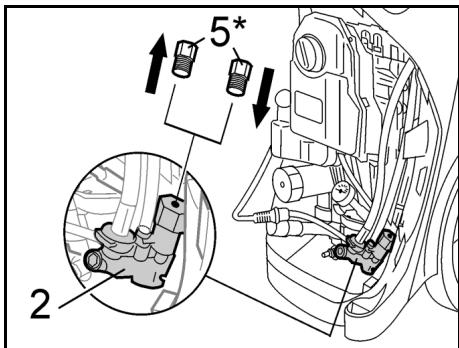

• Skruva ut tätningsskruven (1) med en insexnyckel NV 8.
• Skruva ut den seriemässiga injektorinsatsen med en flat skruvmejsel 12x2.

Skjut over O-ringarna (3) på dennya injektorinsatsen ur munstyckssatsen (4) och fetta in dem med ett sunt skikt silikonfett.
Skjut in den nya injektorinsatsen i injektorhuset (2). Dra fast injektorinsatsen for hand med en skruvmejsel 12x2.
Skruva in och dra fast tätningsskruven (1) (10 Nm).

* Ingår munstyckspaketet

• Skruva ut skruvpluggen (5).
• Skruva in och dra fast bifogad skruvplugg.
  Satt tillbaka apparatens huv och skruva fast den.

1c) Montering av uppvärmda högtrycksaggregat

Här används det doseringsystem som finns i aggregatet. Aggregatet behöver inte byggas om. Injektorinsatsen ur munstyckspaketet behövs inte.

2. Montera det omkopplingsbara stralroret (galler endast Inno-Foam-Set)

Skruva av det seriemässiga strårlöret fran spruthandtaget.

Montera det omkopplingsbara strålröret på spruthandtaget.
Montera det seriemässiga högtrycksmunstycket på det omkopplingsbara strårörets长期以来

3. Montera skummunstycke

■ Montera till Foam-Set anpassat skummunstycke
- pā det omkopplingsbara strålrorets lṅga rör, eller
- ersatt det seriemässiga högtrycksmunstycket med skummunstycket.

• Ingár munstyckspaketet

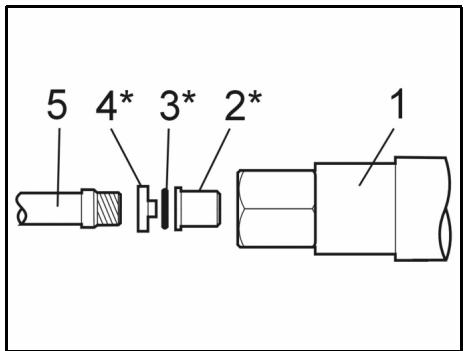

Lagg O-ringen (3) i formdelens (4) ringspar.
Skjut upp HD-munstycket for rund stråle (2) på formdelens tapp.
Placera munstycket med formdelen i skummunstycket.
Skruva upp det formonterade skummunstycket (1) på strålröret (5) och skruva fast det med fast skruvnyckel NV 27.

Rekommenderade rengingsmedel

RM 57 ASF

Skumrengöringsmedel, neutral Skumrengöringsmedel for smuts som innehälter latt fett, olja- och äggvita.

RM 58 ASF

Skumrengöringsmedel, alkaliskt
Skumrengöringsmedel für rengöring av klinker, kakel och containrar.

RM 59 ASF

Skumrengöringsmedel, surt Skumrengöringsmedel for rengöring av klinker, rostfria ytor och containrar.

RM 735

Desinfektionsmedel.
Neutral desinfektionsmedel, - baktericid / fungicid / virucid.

Drift

Ta hogtrycksaggregatet i drift som vanligt.

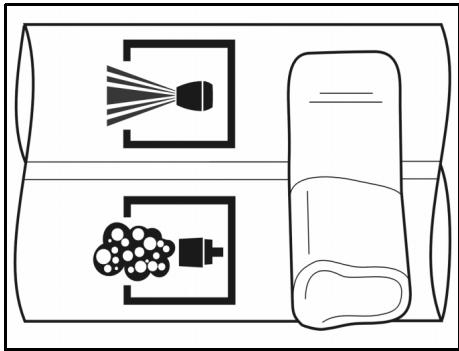

Stall om det omkopplingsbara strålröret (endast Inno-Foam-Set) till skummunstycket med stängt spruthandtag.

Information:

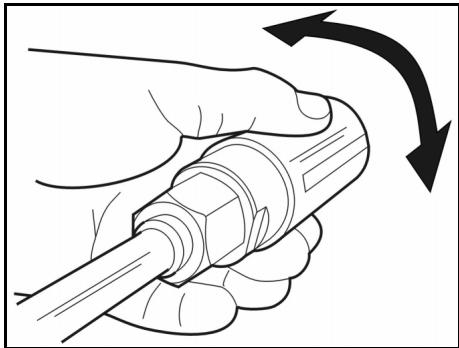

För alltid det omkopplingsbara strålrorets omkopplare tilländlaget. Används en servopress-pistol, ska den ställas in på största vattenmöngd.

Öppna spruthandtaget.
Rikta in den platta skumstrålen genom att vrida munstyckshuset.

Stall in doseringen av rengöringsmedlet
- med injektorns doseringsventil,
- vid uppvärmda aggregat och HD 10/25 SX, HD 13/18 SX med rengöringsmedlets-doserventil på högtrycksaggregatet.

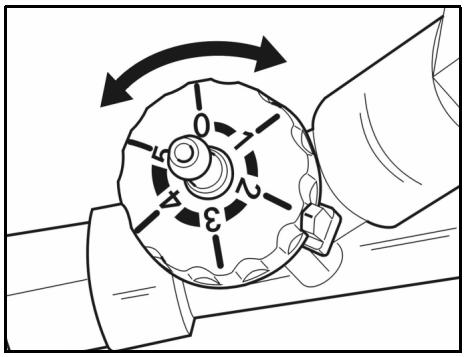

Tabell over dosering av rengöringsmedel (for aggregat med extern injektor)

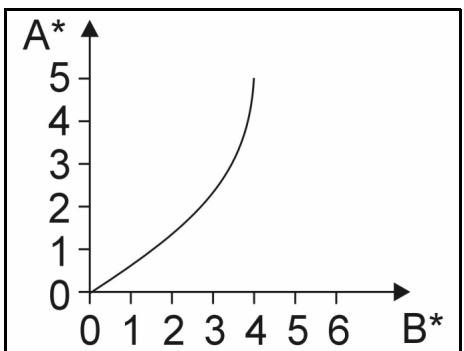

Andel rengöringsmedel i vattenstrånen i forhällande till doserventilens position på injektorn:

A* = lage
B^* = CHEM(%)

After varje användning

Stall doseringen for rengöringsmedel i lage 0.
Spola rent skummunstycket i 2 minutes.

Information:

Om skummunstycket inte sköljs after användning, kan detta leda till igensättning aller ökat slitage.

Störning

Inget skum bildas trots att rengoringsmedel sugsupp.

Orsak

Den rostfria silen i skummunstycket har satts ingen av tvattmedelsrester eller kalk.

Atgård

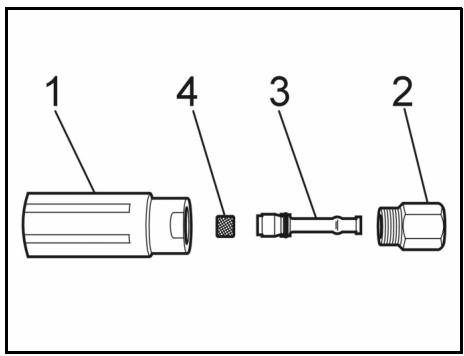

Skruva av skummunstycket (1), NV 32, fran munstyckshallaren (2), NV 27.
Demontera venturimunstycket (3).
Dra ut den rostfria silen (4).
Rengör den rostfria silen 10 minutes i kokande vatten aller over natt i ultraljudsbad.
