Tipo de producto	Kit de espuma para hidrolavadora
Marca	KARCHER
Modelo	INNO-FOAM-SET
Uso conforme	Limpieza y desinfección de suelos, paredes y máquinas
Presión máxima de agua	25 MPa (250 bares)
Temperatura máxima del agua	50°C
Caudal mínimo de agua	500 l/h (8,3 l/min)
Longitud máxima de la manguera de alta presión	20 m
Dosificación recomendada del producto	5%
Tipo de detergentes	Neutro, alcalino, ácido, desinfectante
Detergentes recomendados	RM 57 ASF, RM 58 ASF, RM 59 ASF, RM 735
Piezas adicionales necesarias	Pack de boquillas (según modelo de hidrolavadora)
Limpieza después del uso	Enjuagar la boquilla de espuma durante 2 minutos
Seguridad	No dirigir el chorro hacia personas o animales
Compatibilidad del inyector	Inyector de alta presión para aspiración del producto
Material de la rejilla	Acero inoxidable

Preguntas frecuentes - INNO-FOAM-SET KARCHER

¿Qué hidrolavadoras son compatibles con el KARCHER INNO-FOAM-SET?

El kit es compatible con hidrolavadoras KARCHER que tengan un caudal de agua de al menos 500 l/h, una presión máxima de 250 bares y una temperatura del agua de hasta 50°C. Se requieren packs de boquillas específicos según el modelo (por ejemplo HD 10/25 SX, HD 13/18 SX, u otros con caudal entre 500 y 1300 l/h).

¿Cómo montar el inyector de alta presión en una hidrolavadora no calentada sin carrete enrollador?

1. Poner la hidrolavadora fuera de servicio, cortar la alimentación y reducir la presión. 2. Deslizar las juntas tóricas sobre el inserto del inyector y lubricarlas. 3. Introducir el inserto en el cuerpo y apretarlo con un destornillador plano 12x2. 4. Desenroscar la manguera de alta presión de la salida de alta presión. 5. Enroscar el inyector de alta presión en la salida de alta presión (par máximo 10 Nm). 6. Reconectar la manguera de alta presión. 7. Colocar la manguera de aspiración en el bidón de producto.

¿Qué detergentes recomienda con este kit de espuma?

Los detergentes recomendados son: RM 57 ASF (neutro para suciedad ligera), RM 58 ASF (alcalino para baldosas), RM 59 ASF (ácido para acero inoxidable) y RM 735 (desinfectante bactericida/fungicida/virucida).

¿Cómo ajustar la dosificación del producto de limpieza?

En los equipos con inyector externo, gire la válvula de dosificación en el inyector. Para equipos calentados o HD 10/25 SX, HD 13/18 SX, use la válvula de dosificación de la hidrolavadora. Después del uso, vuelva a colocar la dosificación en 0 y enjuague la boquilla de espuma durante 2 minutos.

¿Qué hacer si no se forma espuma aunque el producto sea aspirado?

La causa probable es una rejilla de acero inoxidable obstruida en la boquilla de espuma. Solución: desmontar la boquilla de espuma, retirar la rejilla, limpiarla en agua hirviendo durante 10 minutos o dejarla toda la noche en un baño ultrasónico.

¿Cómo montar la boquilla de espuma?

1. Colocar la junta tórica en la ranura de la pieza moldeada. 2. Colocar la boquilla omnidireccional de alta presión en el tetón. 3. Introducir el conjunto en la boquilla de espuma. 4. Enroscar la boquilla de espuma en la lanza de pulverización (llave de 27) y apretar a fondo.

¿Cuáles son las precauciones de seguridad a seguir?

Nunca intervenir en el chorro de alta presión, no dirigir el chorro hacia personas o animales, verificar el estado del equipo antes de usar, no modificar la máquina, y seguir las instrucciones del manual.

¿Cómo mantener el kit después de cada uso?

Después de cada uso, vuelva a colocar la dosificación del producto a 0 y enjuague la boquilla de espuma durante 2 minutos con agua limpia. Esto evita la obstrucción o el desgaste elevado de la boquilla.

¿Qué packs de boquillas son necesarios para la instalación?

Se requiere un pack de boquillas adaptado al caudal de agua. Referencias: para HD 10/25 SX: 2.640-694; HD 13/18 SX: 2.640-695; para otros caudales: 2.640-870 (500-600 l/h), 2.640-687 (600-700 l/h), 2.640-688 (700-1000 l/h), 2.640-689 (1000-1300 l/h), o HD 1000 Si: 2.640-902.

¿Se puede usar el kit en hidrolavadoras calentadas?

Sí, para equipos calentados, se utiliza el sistema de dosificación integrado. No se necesita ninguna transformación y no se requiere el inserto del inyector del pack de boquillas.

MANUAL DE USUARIO INNO-FOAM-SET KARCHER

1b) Montaggio con HD 10/25 SX, HD 13/18 SX

Detergente a schiuma, alcalino

Enaras de su seguridad.

Aplicación

• Antes de puner en marcha laquina hay que comprobar si seswanae en estado reglamentario y conforme a las normas de seguridad. No la utility si no está en perfecto estado.
• No realiceaculars de modificacion en laquina.

Operación

• No introduzca nunca la mano en el chorro a presión.
• No dirija nunca el chorro de la boquilla hacía personas o animales.

Indicaciones importantes

Antes deponer en marcha laquina,leacn esmero la informacion consignada enlas instrucciones de manejo.

Avise en seguida a su distribuidor si laquina llega con daños de transporte.

Deshágase del embalaje compleindo las normas medioambienteles

Los materiales de embalaje son reciclables. Por favor, no tire el embalaje al cubo de basura; entrada para su reciclaje.

Deshágase de los aparatos viejosoompliendo las normasmedioambienteles

Los aparatos viejos tienen aun materiales valiosos reciclables que debieran aprovecharse al máximo. Evite el contacto de baterías, aceites y materias semejantes con el medioambiente. Deshagase de los aparatos viejos recurriendo a sistemas colectores apropiados.

Uso conforme a los fines

• El Foam-Set sirve para limpiar y desinfectar superficies de suelos, paredes ymaids en combinacion con un equipo de limpieza a alta presion.
• Basta con dosificar el deterrente al 5% .
• La presión del agua no debe sobrepasar los 25 MPa (250 bares).
• La temperatura del agua no debe ser mayor de 50^ .
• El caudal del agua debe ser de 500 l/h (8,3 l/min) como minimo.
• La longitud de la manguera para alta presión sera de 20 m como máximo.
• Elemple de limpiadores alcalinos de cloro provoca un desgaste mayor del Foam-Set.

Montaje

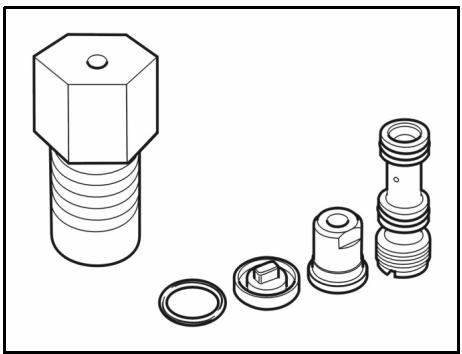

Accesorios indispensablees

• Pida un paquete de boquillas adiconiales para adaptar el Foam-Set a los differentes modelos de limpiadores a alta presión:

para HD 10/25 SX 2.640-694

para HD 13/18 SX 2.640-695

Paquetes de boquillas para otros modelos sinizar ambor portamanguera con caudales de:

más de 500 - 600 l/h (más de 8,3 - 10 l/min) 2.640-870

más de 600 - 700 l/h (más de 10 - 11,8 l/min) 2.640-687

más de 700 - 1000 l/h (más de 11,6 - 16,6 l/min) 2.640-688

más de 1000 - 1300 l/h (más de 16,6 - 21,6 l/min) 2.640-689

HD 1000 Si 2.640-902

1. HD-Montaje del injector

• El inyector de alta presión aspira el detergente y lo mezcla con elchorro de agua.
• El efecto de succion se produce solo una vez montada la boquilla de alta presión incluida en el paquete.

1a) Montaje con máquinas sin calentamento sin tambor portamanguera

Desconecte el limpiador a alta presión.
Corte el suministro de agua y electricidad.
- Quite la presión abriendo la pistola atomizada.

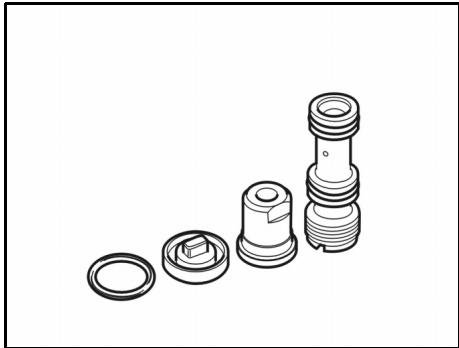

* Componentes del paquete de boquillas

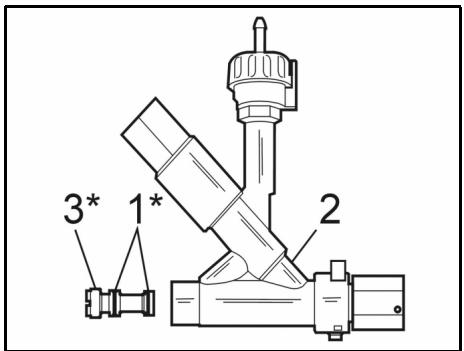

Proceda a calar los anillos tóricos (1) en el inserto de inyector (3) y aplique una Fiona capa de grasa de silicona.
Meta empujando el inserto de inyector en la caja para inyectores (2). Asegure el inserto apltando a pulso con un destornillador plano 12x2.

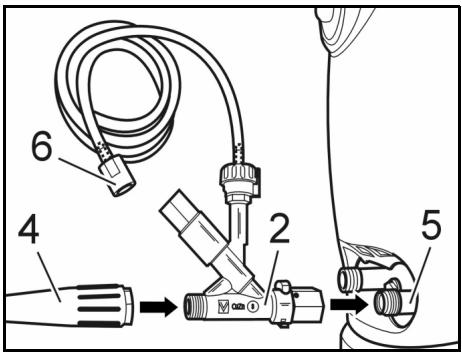

Desatomille la manguera (4) hastaSeparateda de la calidad del limpiador a alta presión.
Atornille el inyector (2) a la salute (5) del equipo de limpieza a alta presión. Apriete la tuerca ciega (max. 10 Nm).
Enrosque la manguera (4) a la calidad del inyector de alta presión (2) a partirá a mano.
Meta la manguera de detergente (6) en el bidón de detergente o en el depóstito de detergente del equipo de limpieza a alta presión.

1b) Montaje en HD 10/25 SX, HD 13/18 SX

Desconecte el limpiador a alta presión.
Corte el suministro de agua y electricidad.
- Quite la presión abriendo la pistola atomizada.

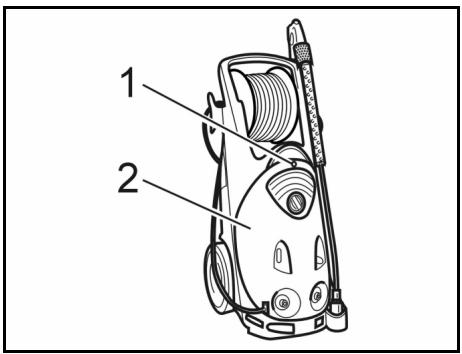

Desenosque el tornillo de fijación (1) de la cubierta.
Retire la cubierta (2) de laquina.

* Componente del paquete de boquillas

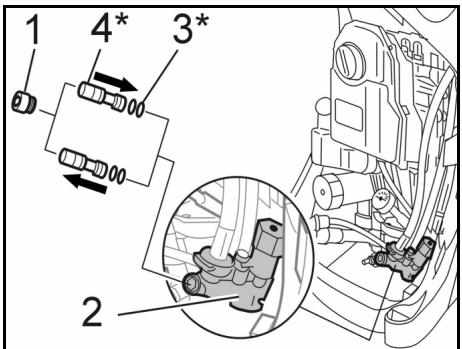

Desenosque el tornillo de obturación (1) utilizing una llave SW 8 de hexágono interior.

Desenosque el inserto de injector de série utilizando un destornillador plano 12× 2
Proceda a calar los anillos tóricos (3) en el nuevo inserto de inyector perteneciente al juego de boquillas (4) y aplique una Fiona capa de grasa de silicona.
Meta empujando el nuevo inserto de inyector en la caja para inyectores (2). Asegure el inserto apretando a pulso con un destornillador plano 12× 2
Atornille el tornillo de obturacion (1) y apiretelo (10 Nm).

* Componente del paquete de boquillas

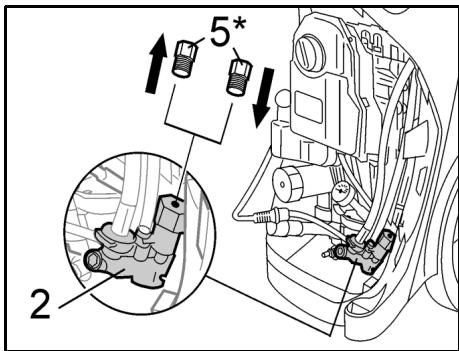

Desenrosque el tornillo tapón (5).
■ Atornille el tornillo tapón adjunto y apriételo bien.
Monte la cubierta de laquina y atornillela bien.

1c) Montaje en máquinas con calentamento

En este caso se aprovecha el sistemas dosificador ya existente en laquina. No hace falta reequipar nada. No hace faltaemployar el inserto de inyctorperteneciente al paquete de boquillas.

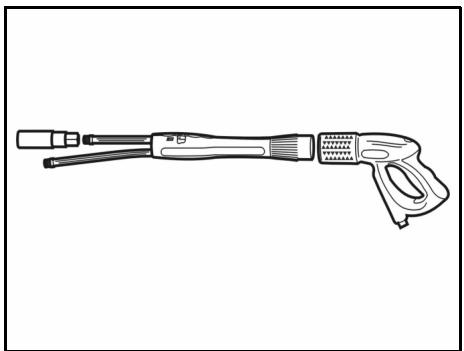

2. Montaje del tubo de chorro variable (sólo en el Inno-Foam-Set)

Desenosque de la pistola atomizada el tubo dechorro (de serie).

Monte el tubo dechorro variable en la pistola.
Monte la boquilla de série para alta presión en el tubo largo del tubo de chorro variable.

3. Montaje de la boquilla espumante

Monte la boquilla espumante según el modelo de Foam-Set
- en el tubo corto del tubo de chorro variable, o
- sustituya la boquilla de series a presión por la boquilla espumante.

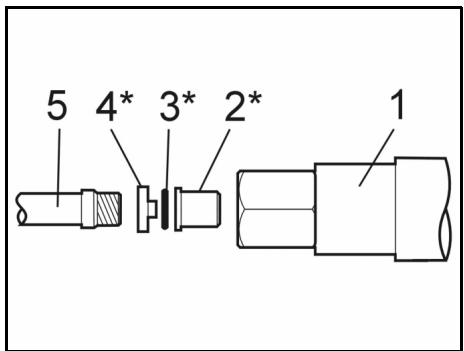

• Componente del paquete de boquillas

• Inserte el anillo tórico (3) en la ranura anular de la pieza moldeada (4).
  Monte la boquilla parachorro circular (2) en la espiga de la pieza moldeada.
  Inserte la boquilla con la pieza moldeada en la boquilla espumante.
  Enrosque la boquilla espumante premontada (1) en el tubo de chorro (5) y asegúrela con la llave de boca SW 27.

Detergente recomendados

RM 57 ASF

Detergente espumoso, neutro

Detergente espumoso para sucidad ligera con contenido de grasa, aceite o albúmina.

RM 58 ASF

Detergente espumoso, alcalino

Detergente espumoso para azulejos, baldosas y contentedes.

RM 59 ASF

Detergente espumoso, acido

Detergente espumoso para limpiar azulejos, superficies de acero fino y contenedores.

RM 735

Desinfectante.

Desinfectante neutro, - bactericida/ fungicida / virucida.

Funcionamento

Ponga en servicios el limpiador a alta presión de laforma acostumbrada.
Adapte el tubo dechorro variable a la boquilla espumante (solo en Inno-Foam-Set)mantiendo cerrada la pistola atomizada.

Aviso:

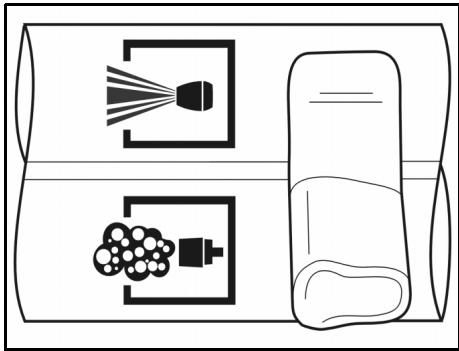

Ponga siempre en su posicion terminal el interruptor del tubo de chorro variable.

Si va a utiliser una pistola Servopress, ajustela a pleno caudal.

Abra la pistola atomizada.

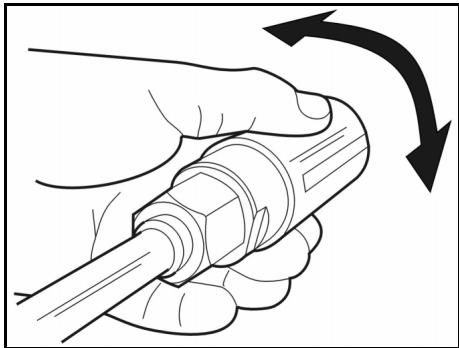

Ajuste achorro espumante en abanico girando la cubierta de la boquilla.

Ajuste de la dosificacion del detergente
- en la valvula dosificadora del inyector,
- en máquinas con calentimiento y HD 10/25 SX; en HD 13/18 SX, en la valvula dosificadora de detergente del limpiador a alta presión.

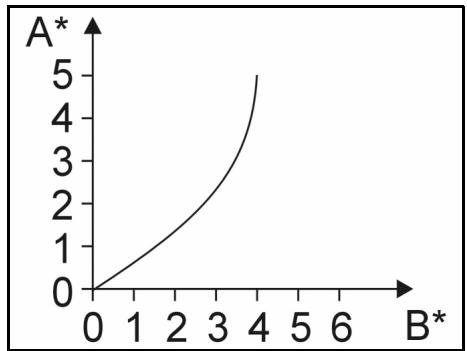

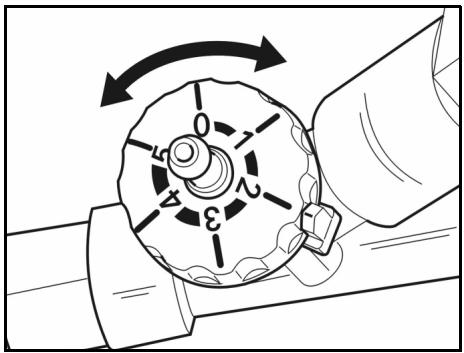

Tabla de dosificaciones de detergente (para máquinas con inyector除外)

Porcentaje de detergente en elchorro de agua segun领先地位 de la valvula dosificadora del inyector:

A^ = posicion
B^ = CHEM(%)

Después de cada limpieza

Ponga en cero la dosificacion de detergente.
Aclare la boquilla espumante durante 2关键时刻.

Aviso:

Si la boquilla espumante no se enjuaga despues de su uso, se pueda quedar pegada o se pueda producir un mayor desgaste.

Avería

Laquina aspira detergente pero no sale espuma.

Causa

La rejilla de acero inoxidable de la boquilla está atascada o calcificada.

Remedio

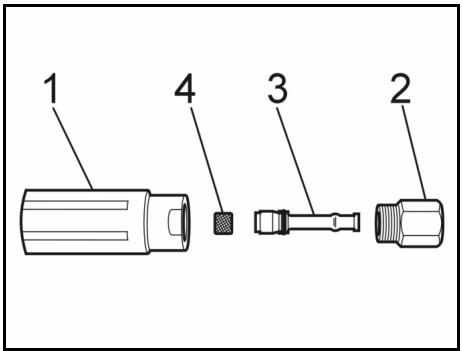

Desenosque la boquilla espumante (1), SW 32, del portaboquillas (2), SW 27.
Saque la boquilla (3) Venturi.
Extraiga la rejilla de acero (4) inoxidable.
Limpie la rejilla de acero inoxidable 10 Minutes en agua hiriendo o déjela toda la noche en un bajo ultrasonico.

3. Montar o bocal de espuma

Detergentes desinfectantes.

Detergentes desinfectantes neutros, - bactericidas / fungicidas / e anti-virus.
