Produkttyp	Schmuckschaum-Kit für Hochdruckreiniger
Marke	KARCHER
Modell	INNO-FOAM-SET
Bestimmungsgemäße Verwendung	Reinigung und Desinfektion von Böden, Wänden und Maschinen
Max. Wasserdruck	25 MPa (250 bar)
Max. Wassertemperatur	50 °C
Min. Wasserdurchfluss	500 l/h (8,3 l/min)
Max. Länge des Hochdruckschlauchs	20 m
Empfohlene Produktdosierung	5 %
Reinigungsmitteltypen	Neutral, alkalisch, sauer, desinfizierend
Empfohlene Reinigungsmittel	RM 57 ASF, RM 58 ASF, RM 59 ASF, RM 735
Zusätzlich benötigte Teile	Düsenpaket (je nach HD-Modell)
Reinigung nach Gebrauch	Schaumdüse 2 Minuten spülen
Sicherheit	Strahl nicht auf Personen oder Tiere richten
Injektorkompatibilität	HD-Injektor zum Ansaugen des Produkts
Material des Gitters	Edelstahl

Häufig gestellte Fragen - INNO-FOAM-SET KARCHER

Welche Hochdruckreiniger sind mit dem KARCHER INNO-FOAM-SET kompatibel?

Das Kit ist kompatibel mit KARCHER Hochdruckreinigern mit einem Wasserdurchfluss von mindestens 500 l/h, einem Maximaldruck von 250 bar und einer Wassertemperatur bis zu 50°C. Je nach Modell sind spezifische Düsenpakete erforderlich (z.B. HD 10/25 SX, HD 13/18 SX oder andere mit Durchfluss zwischen 500 und 1300 l/h).

Wie montiere ich den HD-Injektor an einem unbeheizten Reiniger ohne Schlauchtrommel?

1. Reiniger außer Betrieb nehmen, Stromzufuhr trennen und Druck abbauen. 2. O-Ringe auf den Injektoreinsatz schieben und einfetten. 3. Einsatz in das Gehäuse einführen und mit einem Schlitzschraubendreher 12x2 festziehen. 4. HD-Schlauch vom HD-Ausgang lösen. 5. HD-Injektor auf den HD-Ausgang schrauben (max. Drehmoment 10 Nm). 6. HD-Schlauch wieder anschließen. 7. Saugschlauch in den Produktbehälter legen.

Welche Reinigungsmittel empfehlen Sie mit diesem Schaum-Kit?

Die empfohlenen Reinigungsmittel sind: RM 57 ASF (neutral für leichte Verschmutzungen), RM 58 ASF (alkalisch für Fliesen), RM 59 ASF (sauer für Edelstahl) und RM 735 (Desinfektionsmittel bakterizid/fungizid/viruzid).

Wie stelle ich die Dosierung des Reinigungsmittels ein?

Bei Geräten mit externem Injektor drehen Sie das Dosierventil am Injektor. Bei beheizten Geräten oder HD 10/25 SX, HD 13/18 SX verwenden Sie das Dosierventil des Hochdruckreinigers. Nach Gebrauch die Dosierung auf 0 zurückstellen und die Schaumdüse 2 Minuten spülen.

Was tun, wenn sich trotz angesaugtem Produkt kein Schaum bildet?

Die wahrscheinliche Ursache ist ein verstopftes Edelstahlgitter in der Schaumdüse. Abhilfe: Schaumdüse demontieren, Gitter entfernen, in kochendem Wasser 10 Minuten reinigen oder über Nacht in ein Ultraschallbad legen.

Wie montiere ich die Schaumdüse?

1. O-Ring in die Nut des Formteils legen. 2. HD-Rundumdüse auf den Zapfen setzen. 3. Baugruppe in die Schaumdüse einführen. 4. Schaumdüse auf die Spritzeinrichtung schrauben (Schlüsselweite 27) und fest anziehen.

Welche Sicherheitshinweise sind zu beachten?

Niemals in den Hochdruckstrahl eingreifen, Strahl nicht auf Personen oder Tiere richten, Gerät vor Gebrauch auf Zustand prüfen, Maschine nicht verändern und die Anweisungen der Betriebsanleitung befolgen.

Wie pflege ich das Kit nach jedem Gebrauch?

Nach jedem Gebrauch die Produktdosierung auf 0 zurückstellen und die Schaumdüse 2 Minuten mit klarem Wasser spülen. Dies verhindert Verkleben oder starken Verschleiß der Düse.

Welche Düsenpakete werden für die Installation benötigt?

Ein auf den Wasserdurchfluss abgestimmtes Düsenpaket ist erforderlich. Referenzen: für HD 10/25 SX: 2.640-694; HD 13/18 SX: 2.640-695; für andere Durchflüsse: 2.640-870 (500-600 l/h), 2.640-687 (600-700 l/h), 2.640-688 (700-1000 l/h), 2.640-689 (1000-1300 l/h) oder HD 1000 Si: 2.640-902.

Kann das Kit an beheizten Hochdruckreinigern verwendet werden?

Ja, bei beheizten Geräten wird das integrierte Dosiersystem verwendet. Es ist keine Umrüstung erforderlich und der Injektoreinsatz des Düsenpakets wird nicht benötigt.

BEDIENUNGSANLEITUNG INNO-FOAM-SET KARCHER

Zu Ihrer Sicherheit!

Anwendung

Das Gerät mit den Arbeitseinrichtungen ist vor Benutzung auf den ordnungsgemäßen Zustand und die Betriebssicherheit zu prufen. Falls der Zustand nicht einwandfrei ist, damit benutzt werden.
- An der Maschine dürfen keine Veränderungen vorgenommen werden.

Bedienung

• Niemals in den Hochdruckstrahl fassen.
• Richten Sie den Dusenstrahl niemals gegen Personen oder Tiere.

Wichtige Hinweise

Lesen SieittevorInbetriebnahme des Gerates die in der Betriebsanleitung aufgehruften Informationen sorgfaltig durch.

Bei Transportschäden(sofort Händler informieren.

Bitte Verpackung umweltgerecht entsorgen

Die Verpackungsmaterialien sind recyclbar.itte werfen Sie die Verpackungen nicht in den Hausmull, sondern führten Sie diese einer Wiederverwertung zu.

Bitte Altgeräte umweltgerecht entsorgen

Altgeräte enthalten wertvolumerecyclingfähige Materialien, die einerVerwertung zugeführrt werden sollenn. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen. Bittentsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Bestimmungsgemäß Verwendung

• Das Foam-Set ist zum Reinigen und Desinfizieren von Bodenflächen, Wandflächen und Maschinen in Verbindung mit einem Hochdruckreiniger geeignet.
• Eine Reinigungsmittelzudosierung von 5% ist ausreichend.
• Der Wasserdruck darf 25 MPa (250 bar) nicht überschreiben.
  Die Wassertemperatur达标 50^ nicht überschreiben.
  Der Wasserdurchfluss muss mindestens 500 l/h (8,3 l/min) betragen.
• Der Hochdruckschlauch soll nicht länger als 20 m sein.
• Verwendung chloralkalischer Reinigungsmittel führt zu erhöhtem Verschleib des Foam-Sets.

Montage

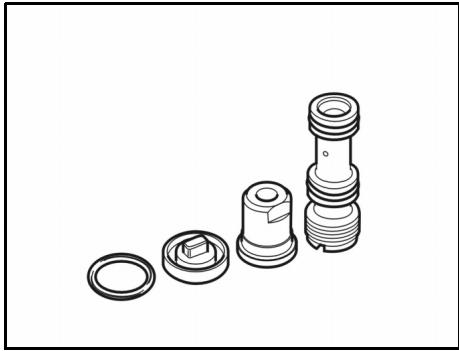

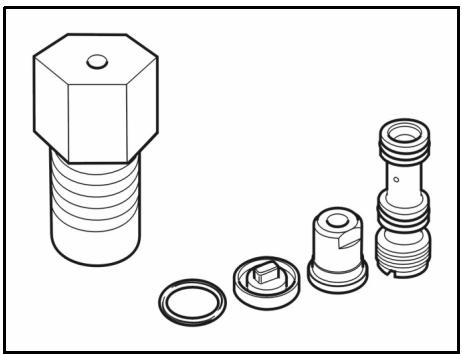

Notwendige Zusatzteile

Um das Foam-Set auf den jeweiligen Hochdruckreiniger anzupassen, muss zusätzlich ein Dusenpaket bestellt werden:

für HD 10/25 SX 2.640-694

für HD 13/18 SX 2.640-695

Dusenpakete fur andere Hochdruckreiniger ohne Schlauchtrommel mit Durchflussmenge von:

über 500 bis 600 l/h

(über 8,3 bis 10 l/min) 2.640-870

über 600 bis 700 l/h

(über 10 bis 11,8 l/min) 2.640-687

über 700 bis 1000 l/h

(über 11,6 bis 16,6 l/min) 2.640-688

über 1000 bis 1300 l/h

(über 16,6 bis 21,6 l/min) 2.640-689

HD 1000 Si 2.640-902

1. HD-Injektor montieren

• Der HD-Injaktor saugt Reinigungsmittel an und mischt these dem Wasserstrahl bei.
  Die Saugwirkung entsteht nur bei montierter HD-Rundstrahldüse aus dem Düsenpaket.

1a) Montage bei unbeizahlen Geräten ohne Schlauchtrommel

Hochdruckreiniger ausschalten.
Strom- und Wasserzufuhr unterbrechen.
Druck durch Öffnen der Handspritzpirbole abbauen.

* Bestandteil des Dusenpakets

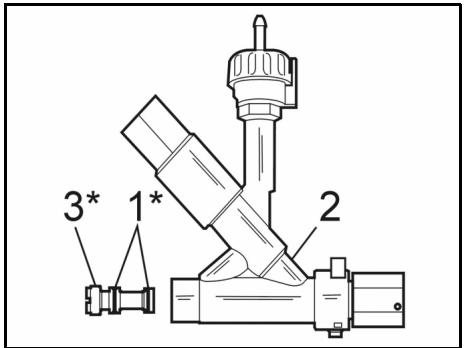

O-Ringe (1) auf den Injektoreinsatz (3) schiben und dunn mit Silikonfett bestreichen.
Injektoreinsatz in das Injektorgehäuse (2) einschieben. Injektoreinsatz mit einem Flachschraubendreher 12x2 handfest anziehen.

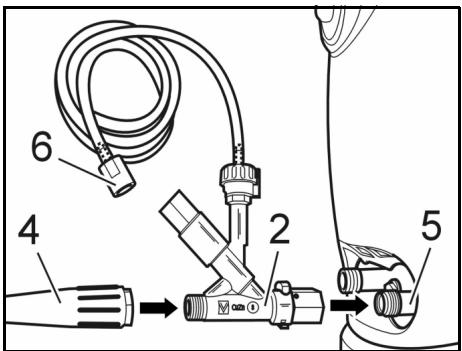

Hochdruckschlauch (4) vom Hochdruckausgang des Hochdruckreinigers abschrauben.
- HD-Injaktor (2) am Hochdruckausgang (5) des Hochdruckreinigers anschrauben. Überwurfmutter festziehen (max. 10 Nm).
Hochdruckschlauch (4) am Ausgang des HD-Injektors (2) anschrauben und handfest anziehen.
■ Reinigungsmittel-Saugschlauch (6) in Reinigungsmittelkanister oder Reinigungsmitteltank des Hochdruckreinigers führen.

1b) Montage bei HD 10/25 SX, HD 13/18 SX

Hochdruckreiniger ausschalten.
Strom- und Wasserzufuhr unterbrechen.
Druck durch Öffnen der Handspritzpirbole abbauen.

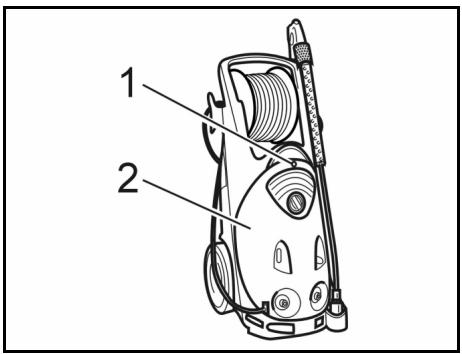

■ Befestigungsschraube (1) der Haube herausdrehen.
Haube (2) vom Gerat abnehmen.

* Bestandteil des Düsenpakets

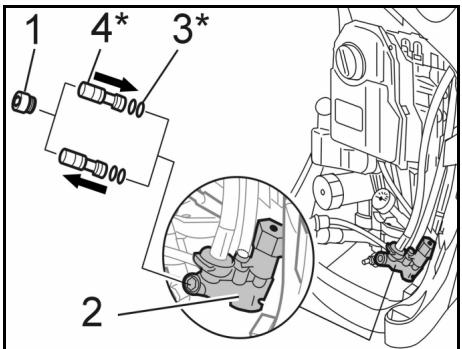

Dichtschaube (1) mit Innensechskantschluss SW 8, herausschrauben.

■ Serienmäßigen Injektoreinsatz mit einem Flachschraubendreher 12x2 herausschrauben.
- O-Ringe (3) auf den neuen Injektoreinsatz aus dem Dusensatz (4) schiben und dunn mit Silikonfett bestreichen.
Neuen Injektoreinsatz in das Injektorgehäuse (2) einschieben. Injektoreinsatz mit einem Flachschraubendreher 12x2 handfest anziehen.
Dichtschaube (1) eindreten und festziehen (10 Nm).

* Bestandteil des Düsenpakets

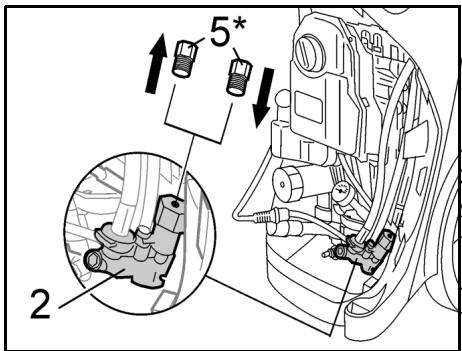

Verschlußschraube (5)
herausschrauben.
■ Beiliegende Verschlußschaube eindreten und fest anziehen.
Haube des Gerätes aufsetzen und festschrauben.

1c) Montage bei beheizten Geräten

Hier wird das bereits im Gerät vorhandene Dosiersystem benutzt. Es ist kein Umbau notwendig. Der Injektoreinsatz aus dem Dusenpaket wird nicht benötigt.

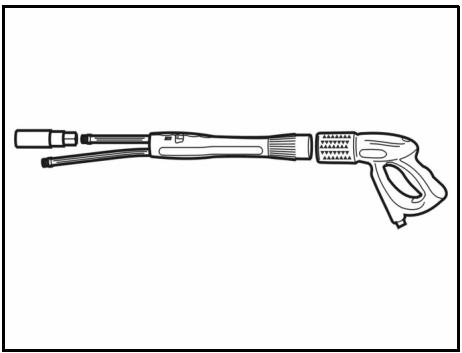

2. Umschaltbares Strahlrohr montieren (nur bei Inno-Foam-Set)

■ Serienmäßiges Strahlrohr von der Handspritzpirto abschrauben.

Umschaltbares Strahlrohr an der Handspritzpestole montieren.
■ Serienmäßige Hochdrucküse auf das lange Rohr des umschaltbarenStrahlrohrs montieren.

3. Schaumdüse montieren

Schaumduse je nach Foam-Set montieren,
- am kurzen Rohr des umschaltbaren Strahlrohrs, oder
- serienmäßige Hochdruckduse durch Schaumduse ersetzen.

• Bestandteil des Düsenpakets

O-Ring (3) in die Ringnut des Formteils (4) legen.
- HD-Rundstrahldüse (2) auf den Zapfendes Formteils setzen.
Düse mit Formteil in die Schaumduse einsetzen.
Vormontierte Schaumdüse (1) auf das Strahlrohr (5) schrauben und mit Gabelschlüssel SW 27 festziehen.

Empfohlene Reinigungsmittel

RM 57 ASF

Schaumreiniger, neutral

Schaumreinigungsmittel für leichte fett, ölund einweißhaltige Verschmutzungen.

RM 58 ASF

Schaumreiniger, alkalisch

Schaumreinigungsmittel zur Reinigung von Fliesen, Kacheln und Containern.

RM 59 ASF

Schaumreiniger, sauer

Schaumreinigungsmittel zur Reinigung von

Fliesen, Edelstahloberflächen und

Containern.

RM 735

Desinfektionsmittel.

Neutrales Desinfektionsmittel, - bakerizid / fungizid / viruzid.

Betrieb

Hochdruckreiniger wie gewohnt in Betriebnehmen.

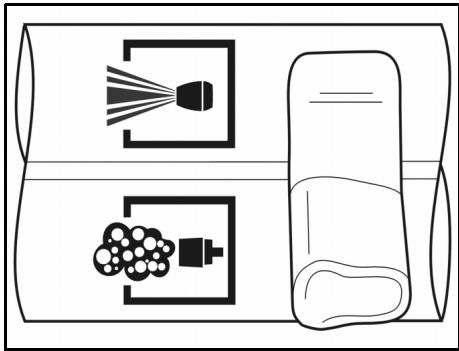

Umschaltbares Strahlrohr (nur Inno-Foam-Set) bei geschlossener Handspritzpirbole auf die

Schaumduse einstellen.

Hinweis:

Schalter am umschaltbaren Strahlrohr immer in die Endstellung bringen. Bei Verwendung einer Servopress-Pistole, diese auf volte Wassermenge einstellen.

Handspritzpistole offen.

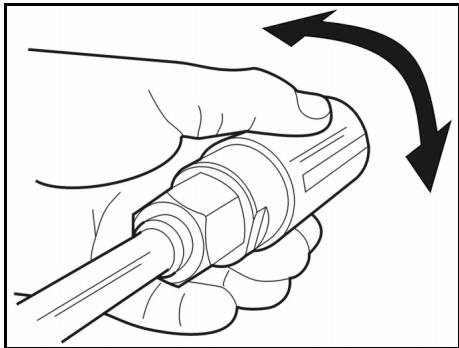

Schaumflachstrahl durch Verdrehendes Düsendehauses aussichten.

Reinigungsmitteldosierung einstellen
- am Dosierventil des Injektors,
- bei beheizten Geräten und HD 10/25 SX, HD 13/18 SX am Reinigungsmittel-Dosierventil des Hochdruckreinigers.

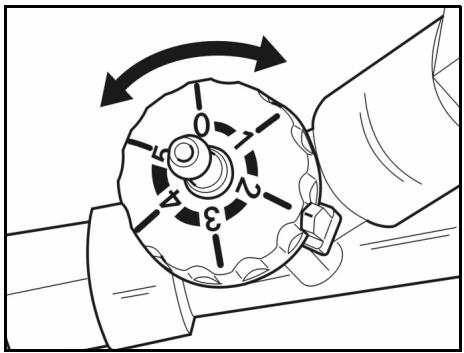

Tabelle Reinigungsmitteldosierung (für Geräte mit externem Injektor)

Anteil Reinigungsmittel im Wasserstrahl in Abhängigkeit der Stellung des Dosierventils am Injaktor:

Reinigungsmitteldosierung auf 0 stellen.
Schaumdüse 2 Minuten lang klarspulen.

Hinweis:

Wird die Schaumdüse nach Gebrauch nicht gesplt, kann es zu einer Verklebung oder erhöhtem Verschleib führen.

Störung

Keine Schaumerzeugung, obwohl Reinigungsmittel angesaugt wird.

Ursache

Edelstahlgitter in der Schaumdüse verklebt oder verkalkt.

Behebung

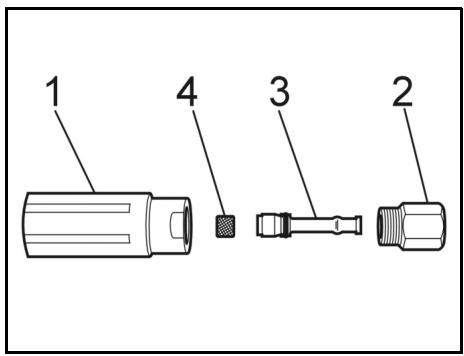

Schaumdüse (1), SW 32, vom Düsenträger (2), SW 27; abschrauben.
■ Venturidüse (3) entnehmen.
Edelstahlgitter (4) herausziehen.
Edelstahlgitter 10 Minuten in kochendem Wasser oder über Nacht im Ultraschallbad reinigen.
