Tipo di prodotto	Kit schiuma per idropulitrice
Marca	KARCHER
Modello	INNO-FOAM-SET
Utilizzo conforme	Pulizia e disinfezione di pavimenti, pareti e macchinari
Pressione acqua max	25 MPa (250 bar)
Temperatura acqua max	50°C
Portata acqua min	500 l/h (8,3 l/min)
Lunghezza max del tubo HP	20 m
Dosaggio prodotto consigliato	5%
Tipo di detergenti	Neutro, alcalino, acido, disinfettante
Detergenti consigliati	RM 57 ASF, RM 58 ASF, RM 59 ASF, RM 735
Pezzi supplementari necessari	Kit ugelli (secondo modello HP)
Pulizia dopo l'uso	Sciacquare l'ugello schiuma per 2 minuti
Sicurezza	Non dirigere il getto verso persone o animali
Compatibilità iniettore	Iniettore HP per aspirazione del prodotto
Materiale della griglia	Acciaio inossidabile

Domande frequenti - INNO-FOAM-SET KARCHER

Quali idropulitrici sono compatibili con il KARCHER INNO-FOAM-SET?

Il kit è compatibile con le idropulitrici KARCHER con una portata d'acqua di almeno 500 l/h, una pressione massima di 250 bar e una temperatura dell'acqua fino a 50°C. Sono necessari kit ugelli specifici a seconda del modello (ad esempio HD 10/25 SX, HD 13/18 SX, o altri con portata tra 500 e 1300 l/h).

Come montare l'iniettore HP su un'idropulitrice non riscaldata senza avvolgitubo?

1. Mettere fuori servizio l'idropulitrice, spegnere l'alimentazione e ridurre la pressione. 2. Inserire le guarnizioni toroidali sull'inserto dell'iniettore e lubrificarle. 3. Introdurre l'inserto nel corpo e serrarlo con un cacciavite a testa piatta 12x2. 4. Svitare il tubo HP dall'uscita HP. 5. Avvitare l'iniettore-HP sull'uscita HP (coppia max 10 Nm). 6. Ricollegare il tubo HP. 7. Posizionare il tubo di aspirazione nel contenitore del prodotto.

Quali detergenti consiglia con questo kit schiuma?

I detergenti consigliati sono: RM 57 ASF (neutro per sporco leggero), RM 58 ASF (alcalino per piastrelle), RM 59 ASF (acido per acciaio inox) e RM 735 (disinfettante battericida/fungicida/virucida).

Come regolare il dosaggio del prodotto detergente?

Sugli apparecchi con iniettore esterno, ruotare la valvola di dosaggio sull'iniettore. Per gli apparecchi riscaldati o HD 10/25 SX, HD 13/18 SX, utilizzare la valvola di dosaggio dell'idropulitrice. Dopo l'uso, riportare il dosaggio a 0 e sciacquare l'ugello schiuma per 2 minuti.

Cosa fare se la schiuma non si forma mentre il prodotto viene aspirato?

La causa probabile è una griglia in acciaio inossidabile intasata nell'ugello schiuma. Rimedio: smontare l'ugello schiuma, rimuovere la griglia, pulirla in acqua bollente per 10 minuti o lasciarla una notte in un bagno a ultrasuoni.

Come montare l'ugello schiuma?

1. Posizionare la guarnizione toroidale nella scanalatura del pezzo stampato. 2. Posizionare l'ugello omnidirezionale HP sul perno. 3. Introdurre l'insieme nell'ugello schiuma. 4. Avvitare l'ugello schiuma sulla lancia di spruzzatura (chiave 27) e serrare a fondo.

Quali sono le precauzioni di sicurezza da osservare?

Non intervenire mai nel getto ad alta pressione, non dirigere il getto verso persone o animali, controllare lo stato dell'apparecchio prima dell'uso, non modificare la macchina e seguire le istruzioni del manuale.

Come mantenere il kit dopo ogni utilizzo?

Dopo ogni utilizzo, riportare il dosaggio del prodotto a 0 e sciacquare l'ugello schiuma per 2 minuti con acqua pulita. Ciò evita l'incollaggio o l'usura eccessiva dell'ugello.

Quali kit ugelli sono necessari per l'installazione?

È necessario un kit ugelli adatto alla portata d'acqua. Riferimenti: per HD 10/25 SX: 2.640-694; HD 13/18 SX: 2.640-695; per altre portate: 2.640-870 (500-600 l/h), 2.640-687 (600-700 l/h), 2.640-688 (700-1000 l/h), 2.640-689 (1000-1300 l/h), o HD 1000 Si: 2.640-902.

Si può utilizzare il kit su idropulitrici riscaldate?

Sì, per gli apparecchi riscaldati si utilizza il sistema di dosaggio integrato. Non è necessaria alcuna modifica e l'inserto dell'iniettore del kit ugelli non è richiesto.

MANUALE UTENTE INNO-FOAM-SET KARCHER

L'apparecchio con i loro dispositivi di lavoro va controllato per verificarne lo stato regolare e la sicurezza di funzionamento prima dell'impio. Se lo stato non è in ordine, l'apparecchio non deve essere utilizzato.
Non è permesso effettuare modifiche alla macchina.

Uso

Non introdurre mai le mani nel getto ad alta pressione.
Non indirizzare mai il getto contro persono o animali.

Avverenze importanti

Prima di mettere in funzione l'apparecchio, leggere accuramente le informazioni contenate nelle istruzioni per l'uso.

In caso di danni di trasporto, informare immediatamente il venditore.

Assicurare uno smaltimento ecocompatibile dell'imballaggio

I materiali dell'imballaggio sono riciclabili. Non smaltire l'imballaggio con i rifiuti domestici, ma conferirlo al riciclaggio.

Smaltire gli appearecchi usati nel rispetto dell'ambiente.

Gli apparecchi usati contengono materiali riciclabili preziosi, che dovrebbero pertanto essere conferiti al riciclaggio per assicurare il loro riutilizzo. Batterie, olio e sostanze simili non devono essere dispersi nell'ambiente. Smaltire pertanto gli apparecchi usatiattraverso idonei centri di raccolta.

Uso previsto

• Il kit Foam-è destinato alla pulizia ed alla disinfezione di pavimenti, pareti e machine in combinazione con una idropulitrice ad alta pressione.
• è sufficiente un dosaggio del detergente del 5%.
• La pressione dell'accua non devesuperare 25 MPa (250 bar).
• La temperatura dell'acqua non deve superare 50^ .
• La portata d'accua deve essere di almeno 500 l/h (8,3 l/min).
• Il tubo flessibile ad alta pressione non dovrebbe essere più lungo di 20 m.
• L'uso di detergenti alcalini al cloro provocano una maggiore usura del Foam-Set.

Montaggio

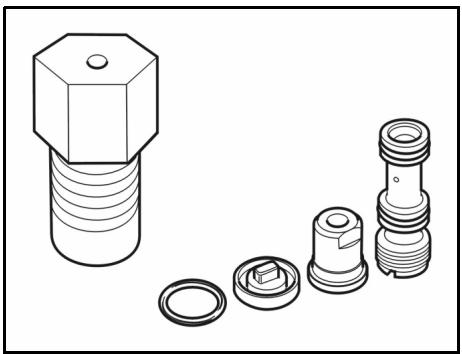

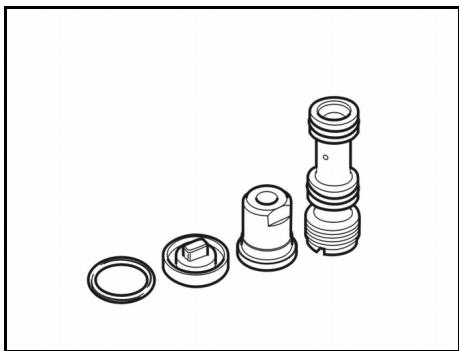

Pezzi addizzionali necessari

Per poter adattare il kit Foam- alla relativa idropulitrice ad alta pressione, si deve ordinare un pacchetto di ugelli a parte:

per HD 10/25 SX 2.640-694

per HD 13/18 SX 2.640-695

Pacchetti ugelli per altre idropulitrici sanza tamburo avvolgitubo con portata:

pi di 500 fino a 600 l/h

(pi di 8,3 fino a 10 l/min) 2.640-870

pi di 600 fina a 700 l/h

(pi di 10 fina a 11,8 l/min) 2.640-687

pi di 700 fino a 1000 l/h

(pi di 11,6 fino a 16,6 l/min) 2.640-688

piu di 1000 fina a 1300 l/h

(pi di 16,6 fino a 21,6 l/min) 2.640-689

HD 1000 Si 2.640-902

1. Montaggio dell'iniettore HD

L'iniettore HD aspira il detergente e lo miscela al getto d'acqua.
- L'effetto aspirante viene generato solo se si monta l'ugello a getto circolare HD facente parte delpacchetto ugelli.

1a) Montaggio negli appearecchi non riscaldati alla tamburo avvolgitubo

Spagnere l'idropulitrice ad alta pressione.
Interrompere l'alimentazione di corrente- e di acqua.
- Depressurizzare l'apparecchio prendo la pistola irroratrice a mano.

• Elemento facente parte del pacchetto ugelli

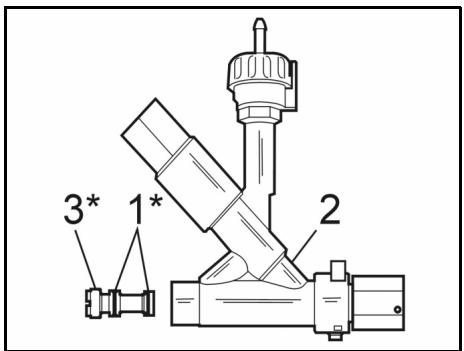

• Inserire gli O-ring (1) sull'inserto iniettore (3) ed applicare uno strato sottile di grasso al silicone.

• Inserire l'inserto inietlore nella scatola dell'iniettre (2). Stringere a mano l'inserto inietlore con un cacciavite a lama piatta 12x2.

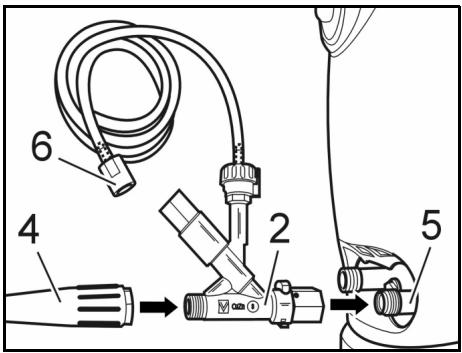

Svitare il tubo flessibile ad alta pressione (4) dall'uscita alla pressione dell'idropulitrice.
Avvitare l'iniettore HD (2) all'uscita alta pressione (5) dell'idropulitrice. Stringere il dato di raccordo (max. 10 Nm).
Avvitare il tubo flessibile ad alta pressione (4) dall'uscita dell'iniettore HD (2) e stringere a mano.
Introduire il tubo flessibile di aspirazione detergente (6) nella tanica di detergente o nel serbatoio di detergente dell'idropulitrice ad alta pressione.

Spagnere l'idropulitrice ad alta pressione.
Interrompere l'alimentazione di corrente- e di acqua.
- Depressurizzare l'apparecchio prendo la pistola irroratrice a mano.

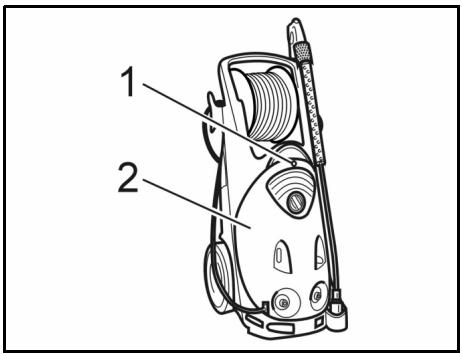

Svitare la vite di fissaggio (1) del cofano.
Staccare il cofano (2) dall'apparecchio.

* Elemento facente parte del pacchetto ugelli

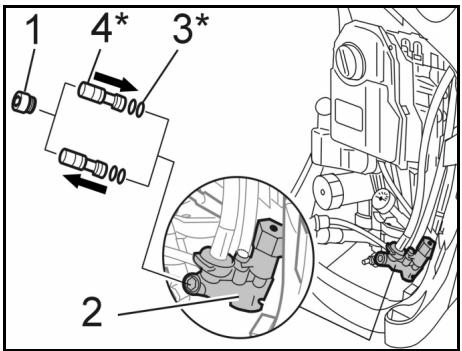

Svitare la vite di tenuta (1) con una chiave a brugola aperture 8.
Svitare l'inserto iniettore di serie con un cacciavite a lama piatta 12× 2
Inserire gli O-ring (3) sul nuovo inserto iniettore dal pacchetto ugelli (4) ed applicare uno strato sottile di grasso al silicone.
Inserire il nuovo inserto iniettore nella scatola dell'iniettore (2). Stringere a mano l'inserto iniettore con un cacciavite a lama piatta 12x2.
Avvitare la vite di tenuta (1) e stringerla (10 Nm).

* Elemento facente parte del pacchetto ugelli

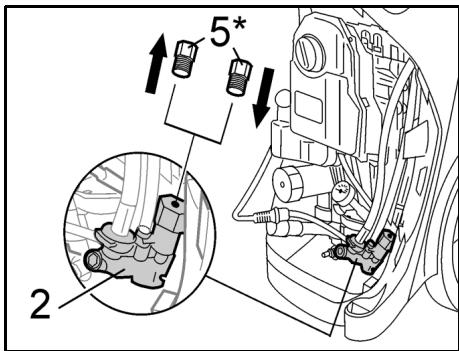

Svitare la vite di chiusura (5).
Avvitare la vite di chiusura acclusa e stringerla.
Posizione are ed avvitare il cofano dell'apparecchio.

1c) Montaggio con i dispositivi riscaldati

Qui viene utilizzato ilsystema di dosaggio più presente nel disposativo. Non è necessario rimontarlo. L'impiego degli iniettori dal pacchetto ugelli non è necessario.

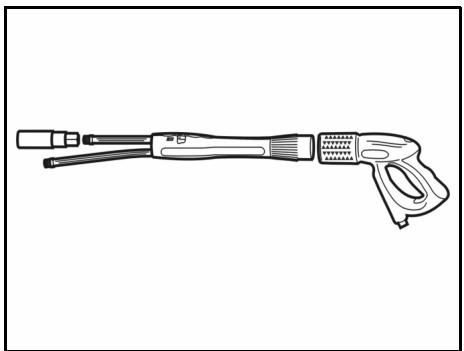

2. Montare il boccaglio commutabile (solo con Inno-Kit-Foam)

Svitare il boccaglio di serie alla pistola irroratrice a mano.

Montare il boccaglio commutabile sulla pistola irroratrice a mano.
Montare I'ugello ad alta pressione sul tubo lungo del boccaglio commutabile.

3. Montare l'ugello schiuma

Montare l'ugello schiuma in base al relative kit Foam,
- ossia sul tubo corto del boccaglio commutabile, oppure
- sostituire l'ugello alla pressione con l'ugello schiuma.

• Elemento facente parte del pacchetto ugelli

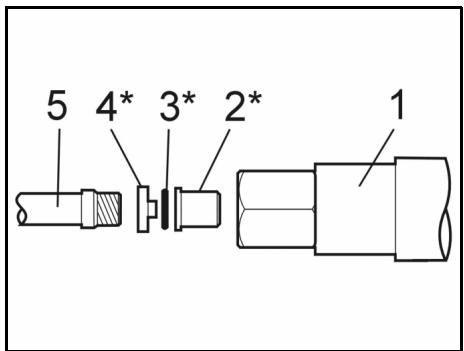

Inserire l'O-ring (3) nella scanalatura circolare dell'elemento sagomato (4).
Posizionare I'ugello a getto circolare HD (2) sul perno dell'elemento sagomato.
Inserire l'ugello con I'elemento sagomato nell'ugello schiuma.
Avvitare l'ugello schiuma premontato (1) sul boccaglio (5) e stringere con una chiave fissa aperture 27.

Detergenti raccomandati

RM 57 ASF

Detergente a schiuma, neutro

Detergente a schiuma per sporco leggero grasso, oleoso o proteico.

RM 58 ASF

Detergente a schiuma per la pulizia di pavimenti, piastrelle e container.

RM 59 ASF

Detergente a schiuma, acido

Detergente a schiuma per la pulizia di pavimenti, superfici in acciaio inossidabile e container.

RM 735

Disinfettante.

Disinfettante neutro, - battericida / fungicida / virucida.

Funzionamento

• Mettere in funzione l'idropulitrice come di consueto.

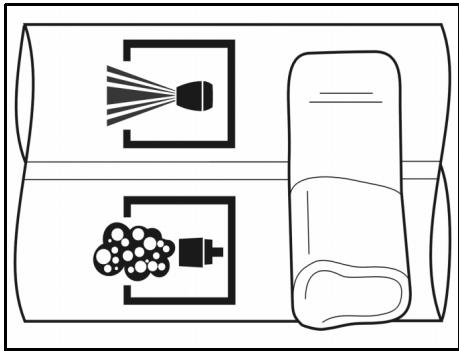

  Con la pistola irroratrice a mano chiusa, regolare il boccaglio commutabile (solo Inno-kit-Foam) sull'ugello schiuma.

Avverenza:

Portare l'interruttore sul boccaglio commutabile sempre nella posizione finale. Con l'utilizzo di una pistola Servopress, regolare quest's ultima sulla massima quantità d'acqua.

Aprière la pistola irroratrice a mano.

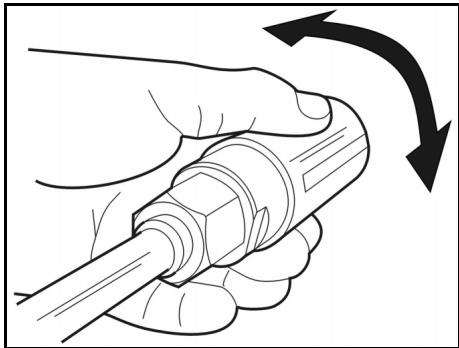

- Orientare il getto piatto di schiuma ruotando la scatola ugello.

Regolare il dosaggio del detergente
-ulla valvola dosatrice dell'inietto,
- con dispositivi riscaldati e HD 10/25 SX, HD 13/18 SX sulla valvola dosatrice del detergente dell'idropulitrice ad alta pressione.

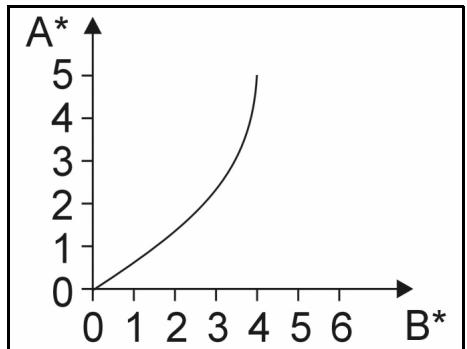

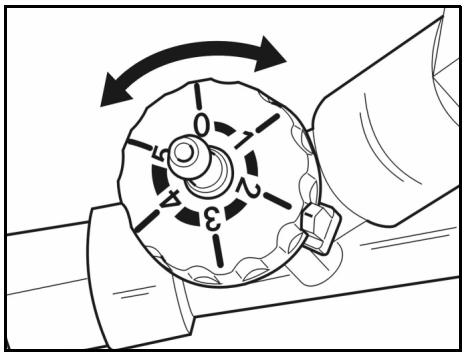

Tabella per il dosaggio del detergente (per apparecchi con iniettore esterno)

Contenuto di detergente nel getto d'acqua in funzione della posizione della valvola dosatrice sull'iniettor:

^ = posizione
B^ = CHEM(%)

Dopo agli funzionamento

commutare il dosaggio del detergente su 0.
■ sciacquare l'ugello schiuma con acqua pulita per 2 minuti.

Avverenza:

Se la bocchetta di schiumatura non viene risciacquatauponl'usopuootturarsi o usurarsi.

Disturbo

Nessuna formazione di schiuma, sebbene il detergente venga aspirato.

Causa

Griglia in acciaio inossidabile nell'ugello schiuma incollata o con incrostazioni calcaree.

Eliminazione

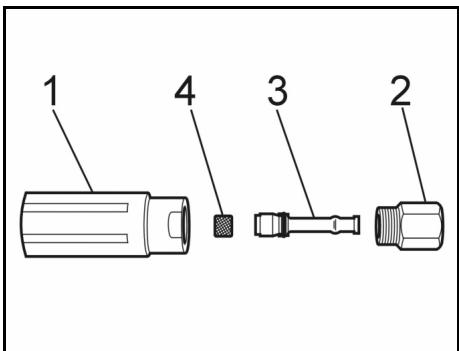

Svitare I'ugello schiuma (1), aperture
chiave 32, dal portaugello (2), aperture
chiave 27.
Rimuovere il tubo di Venturi (3).
Estrarre la griglia in acciaio inossidabile (4).
Pulire la griglia in acciaio inossidabile facendola bollire per 10 minuti in acqua oppure lasciandola per una notte nel bagno ad ultrasuoni.
