Terméktípus	Habkészlet nagynyomású mosóhoz
Márka	KARCHER
Modell	INNO-FOAM-SET
Rendeltetésszerű használat	Padlók, falak és gépek tisztítása és fertőtlenítése
Max. víznyomás	25 MPa (250 bar)
Max. vízhőmérséklet	50°C
Min. vízhozam	500 l/h (8,3 l/perc)
Max. nagynyomású tömlő hossz	20 m
Ajánlott adagolás	5%
Tisztítószer típusa	Semleges, lúgos, savas, fertőtlenítő
Ajánlott tisztítószerek	RM 57 ASF, RM 58 ASF, RM 59 ASF, RM 735
Szükséges kiegészítő alkatrészek	Fúvóka készlet (NP modelltől függően)
Használat utáni tisztítás	Öblítse ki a habfúvókát 2 percig
Biztonság	Ne irányítsa a sugárzást emberekre vagy állatokra
Befecskendező kompatibilitás	NP befecskendező a termék felszívásához
Rács anyaga	Rozsdamentes acél

Gyakran ismételt kérdések - INNO-FOAM-SET KARCHER

Mely nagynyomású mosók kompatibilisek a KARCHER INNO-FOAM-SET készlettel?

A készlet kompatibilis a KARCHER nagynyomású mosókkal, amelyek vízhozama legalább 500 l/h, maximális nyomása 250 bar, és vízhőmérséklete legfeljebb 50°C. A modelltől függően speciális fúvókakészletek szükségesek (pl. HD 10/25 SX, HD 13/18 SX, vagy más, 500-1300 l/h közötti vízhozamú készülékek).

Hogyan kell felszerelni az NP befecskendezőt egy fűtetlen, tekercs nélküli mosóra?

1. Kapcsolja ki a mosót, szüntesse meg a táplálást és csökkentse a nyomást. 2. Húzza rá az O-gyűrűket a befecskendező betétre, és kenje meg őket. 3. Helyezze a betétet a testbe, és húzza meg egy 12x2-es lapos csavarhúzóval. 4. Csavarja le a nagynyomású tömlőt a NP kimenetről. 5. Csavarja fel a NP befecskendezőt a NP kimenetre (max. 10 Nm nyomaték). 6. Csatlakoztassa vissza a nagynyomású tömlőt. 7. Helyezze a szívótömlőt a tisztítószeres kannába.

Milyen tisztítószereket ajánl ehhez a habkészlethez?

Az ajánlott tisztítószerek: RM 57 ASF (semleges, enyhe szennyeződésekhez), RM 58 ASF (lúgos, csempékhez), RM 59 ASF (savas, rozsdamentes acélhoz) és RM 735 (baktericid/fungicid/virucid fertőtlenítőszer).

Hogyan kell beállítani a tisztítószer adagolását?

Külső befecskendezővel rendelkező készülékeknél fordítsa el az adagolószelepet a befecskendezőn. Fűtött készülékeknél vagy HD 10/25 SX, HD 13/18 SX esetén használja a nagynyomású mosó adagolószelepét. Használat után állítsa vissza az adagolást 0-ra, és öblítse ki a habfúvókát 2 percig.

Mi a teendő, ha nem képződik hab, pedig a termék felszívódik?

A valószínű ok a habfúvókában lévő rozsdamentes acél rács eltömődése. Megoldás: szerelje le a habfúvókát, vegye ki a rácsot, tisztítsa meg forrásban lévő vízben 10 percig, vagy hagyja egy éjszakán át ultrahangos fürdőben.

Hogyan kell felszerelni a habfúvókát?

1. Helyezze az O-gyűrűt az öntvény hornyába. 2. Helyezze az NP mindenirányú fúvókát a csonkra. 3. Illessze be az egységet a habfúvókába. 4. Csavarja rá a habfúvókát a szórólándzsára (27-es kulcs) és húzza meg teljesen.

Milyen biztonsági óvintézkedéseket kell betartani?

Soha ne avatkozzon be a nagynyomású sugárba, ne irányítsa a sugarat emberekre vagy állatokra, ellenőrizze a készülék állapotát használat előtt, ne módosítsa a gépet, és kövesse a használati utasítás előírásait.

Hogyan kell karbantartani a készletet minden használat után?

Minden használat után állítsa vissza a tisztítószer adagolását 0-ra, és öblítse ki a habfúvókát 2 percig tiszta vízzel. Ezzel megelőzhető a fúvóka eltömődése vagy túlzott kopása.

Milyen fúvókakészletek szükségesek a telepítéshez?

A vízhozamhoz igazított fúvókakészlet szükséges. Referenciák: HD 10/25 SX esetén: 2.640-694; HD 13/18 SX esetén: 2.640-695; egyéb vízhozamok esetén: 2.640-870 (500-600 l/h), 2.640-687 (600-700 l/h), 2.640-688 (700-1000 l/h), 2.640-689 (1000-1300 l/h), vagy HD 1000 Si esetén: 2.640-902.

Használható a készlet fűtött nagynyomású mosókon?

Igen, fűtött készülékeknél a beépített adagolórendszer használatos. Nincs szükség átalakításra, és a fúvókakészlet befecskendező betétje nem szükséges.

HASZNÁLATI ÚTMUTATÓ INNO-FOAM-SET KARCHER

Az OnBiztonsaga erdekében!

Alkalmazás

Hasznalat el'tt a keszuleket és a munkához szükséges berendezeseket ellenőrizni kell, hogy állapotuk és üzembitzonságuk rendben van-e. Hanincs kifogástalan allapotban, nem szabad használni.
- A gépen nem szabad semmiféle valtoztatast vegrehajtani.

Kezelés

• Soha ne nyúljunk bele a nagynyomásu sugárba.
• A fúvóka sugarát soha se irányítsa más személy vagy allatok irányába.

Fontos megjegyzésk

Kérjuk, a készülék Üzembehelysezse elott gondosan olvassa el a kezelésiutasításban foglalt információt.

Szallitasi sérulés esetében haladéktalanul hivja fel a kereskedöt.

Kérjuk, a csomagolást környezetkimelő módon ártalmatlanitsa

A csomagolóanyagok ujrahasznosifthatok. Kérjuk, ne dobja a csomagolóanyagokat a háztartásizsémétbe, hanem gondoskodjek az ujrahasznositársól.

Kérjuk, a régi készülékeket környezetkimelő módon ártalmatlanitsa

A régi készülékek értékes
újrahasznosítható anyagokat
tartalmaznak, amelyeket tanácsos
újrahasznosítani. Szárazelemek, olaj és
hasonlo anyagok ne kerüljenek a
természetbe. Kérjuk, ezert általmatlanítsa
a régi készülékek arra alkalmas gyüjtö
rendszerek igénybevételével.

Rendeltetésszerú használat

• A Foam-Set padlofelületek, falfelületek és gépek tiszṭitására és fertölenítésére alkalmas egy nagynomású tiszṭitógeppel együtt használva.
• 5% tisztfószer hozzaáadása elegendó.
• A viznyomásnak a 25 MPa (250 bar) értéket nem szabad meghaladnia.
• A vizhórmérsékletnek az 50 °C értéket nem szabad meghaladnia.
• Az atáramlo vizmennyiség legalabbb 500 l/h (8,3 l/min) legyen.
• A nagynyomásu tomló ne legyen 20 m-nel hosszabb.
  Alkálikórs tisztfószerek használata a Foam-Set fokozott elhasznalódásához gezet.

Szerelés

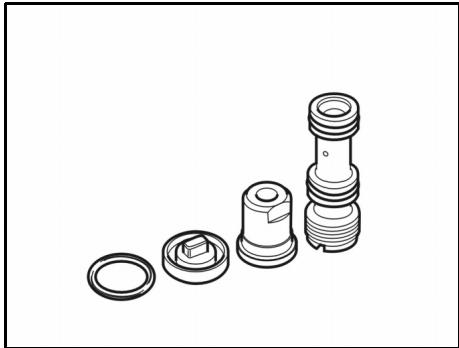

Szükséges kiegészítő alkatrészek

Ahhoz, hogy a Foam-Set-et az adott nagyomásu tiszítógepz ileszteni tudjuk, egy kiegészítő fuvóka készletet kell megrendlni.

a HD 10/25 SX

2.640-694 számára

a HD 13/18 SX

2.640-695 szárára

Fúvóka keszletek más nagynyomásu tiszítogepek szamára az alábbi átaramlo mennyiséggel:

500 fölott, 600-ig l/h

(8,3 föl'tt, 10 l/min értékig) 2.640-870

600 fölott, 700-ig l/h

(10 fölott, 11,8 l/min értékig) 2.640-687

700 fölott, 1000-ig I/h

(11,6 föl'tt, 16,6 l/min értékig) 2.640-688

1000 föl'tt, 1300-ig l/h

(16,6 fölott, 21,6 l/min értekig) 2.640-689

HD 1000 Si 2.640-902

1. Szereljuk fel a HD-Injaktor-t

• A HD-Injektor felszívja a tiszítószert és hozzákeveri azt a vizsugárhoz.
• A szívóhatás csak felszerelt a fúvóka keszletben taláható HD-körsgarú fúvóka eseten jönlecture.

1a) Szerelés fûtes nélkūli készülékeknél, amelyek nem rendelkeznek tomlódobbal

Kapcsoljuk ki a nagynyomású tiszítógépet.
Szakitsuk meg az áram- és a viz hozzávezétés.
Csökkentsk le a nyomást a kézi szórpisztoly múkódtétésével.

* a fúvóka készlet tartalmazza

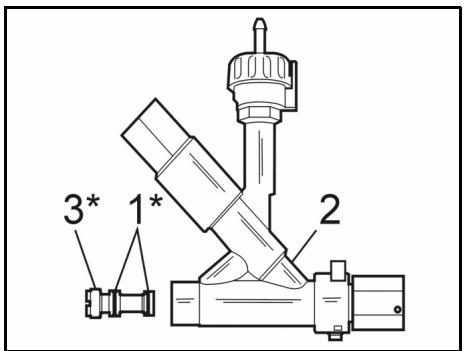

Toljuk az O-gyuruket (1) az injektor betetre (3) és vékonyan kenjuk be szilikonzirral.
Toljuk be az injektor betétet az injektorházba (2). Kézzel húzzuk meg az injektor betétet egy 12x2 lapos csavarhúzó segítsegével.

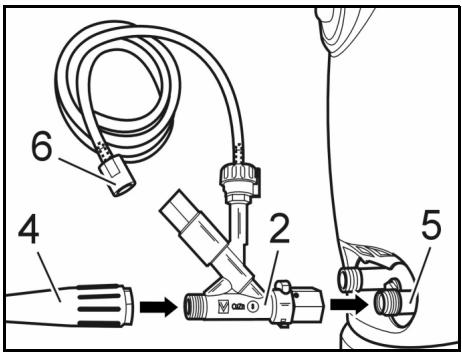

Csavarjuk le a nagynyomásu tomlôt (4)
a nagynyomásu tiszítógp
nagynyomásu kimenetéról.
Csavarjuk rá a HD-Injektor-t (2) a nagynyomásu tisztfitógp nagynyomásukimeneté (5). Húzzuk meg a hollandanyat (max. 10 Nm).
Csavarjuk rá a nagynyomásu tomlot (4) a HD-Injaktor (2) kimenetere és kézzel húzzuk meg.
Helyezzuk a tiszitósszer-szivotömlôt (6)
a tiszitósser kannába vagy a
nagynyomásu tiszitógép tiszitósszer
tartályába.

1b) Szereles HD 10/25 SX, HD 13/18 SX esetében

Kapcsoljuk ki a nagynyomású tiszítógépet.
Szakitsuk meg az áram- és a viz hozzávezétést.
Csökkentsk le a nyomást a kézi szórpisztoly muködtétésével.

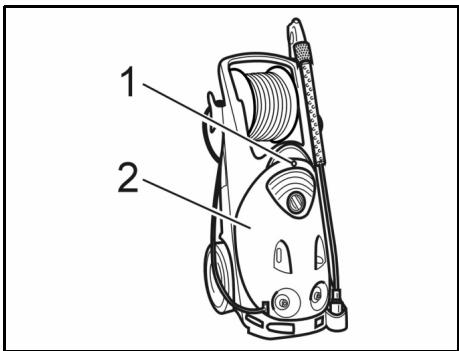

Csavarjuk ki a fedel rögzító
csavarját (1).
Vegyuk le a keszülékról a fedelet (2).

* a fúvóka keszlet tartalmazza

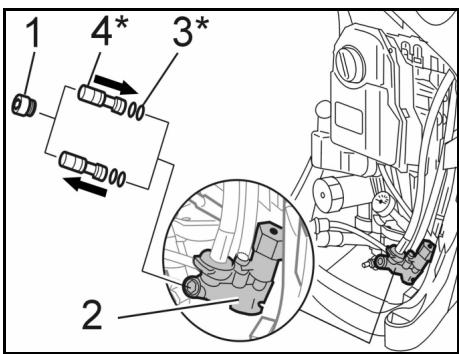

Csavarjuk ki a tomito csavart (1) az SW 8 meretu belso hatlapu kulcs segitségével.
Csavarjuk ki a szeria tartozek injektor betét et ggy 12x2 lapos csavarhuzó segitségével.
Toljuk az O-gyuruket (3) a fuvoka keszletból szarmazó új injektor betétre (4) és vékonyan kenjuk be szilikonzírral.
Toljuk be az uj injector betétet az injektorházba (2). Kézzel húzzuk meg az injector betétet egy 12x2 lapos csavarhúzó segitéségével.
Csavarjuk be a tomito csavart (1) es huzzuk meg azt (10 Nm).

* a fúvóka készlet tartalmazza

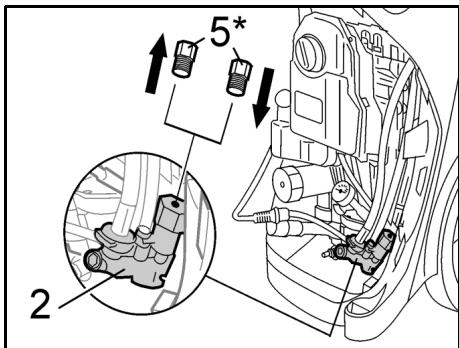

Csavarjuk ki a zárócsavart (5).
Csavarjuk be a mellekelt zarocsavart es erosen huzzuk meg.
Helyezzuk a keszülékre a fedelet és rögzitsuk a csavarokkal.

1c) Szerelés fütött keszülékeknél

Itt a keszülékben már meglévo adagoló rendszer kerül felhasználása. Átszerelésre nincs szükség. A fúvóka keszletból származó injektor betétre nincs szükség.

2. Szereljuk fel az atkapcsolható sugárcsövet (csak Inno-Foam-Set esetében)

Csavarjuk le a szeria tartozek sugarcsovet a kézi szórpisztolyról.

Szereljuk fel az atkapcsolható sugárcsövet a kézi szorópisztolyra.
Szereljuk fel a szeria tartozek nagynyomásu fuvokát az atkapsolhato sugárcsó hosszú csövre.

3. Szereljuk fel a habfuvokat

A habfúvókát a Foam-Set-tól fuggöen szereljuk fel,
- az atkapcsolható sugárcső róvid csövre, vagy
-helyettesitsuk a szeria tartozek nagynomyasu fuvokát a habfvokával.

* a fúvóka készlet tartalmazza

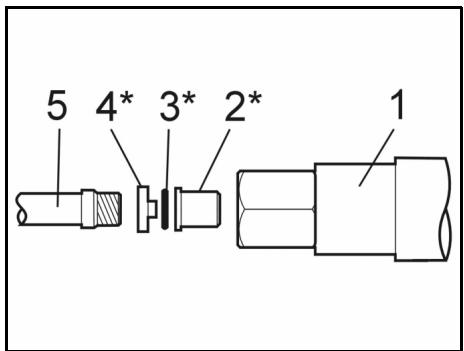

Helyezzuk az O-gyurut (3) az idomdarab (4) kör alakú hornyába.
Helyezzuk a HD-korsugaru fuvokát (2) az idomdarab csapjara.
Helyezzuk be a fuvokát az idomdarabbal a habfuvokába.
Csavarjuk rá az elószerelt habfúvókát (1) a sugárcsöre (5) és erösen húzzuk meg SW 27 villáskulccsal.

Ajánlett tisztitószer

RM 57 ASF

Habzó tisztitósszer, semleges
Habzó tisztitósszer enyhe zsir, olaj-és
fehérje tartalmú szennyezódésekhez.

RM 58 ASF

Habzó tiszítószer, lúgos
Habzó tiszítószer csempék, jrólapok és konténerek tiszításához.

RM 59 ASF

Habzo tisztitósszer, savas
Habzo tisztitósszer cempék, rozs+dentes acelfelületek és konténerek tisztitásához.

RM 735

Fertôtlenitószer. Semleges fertólenitószer, - baktérium- / gomba- / vírusóló hatású.

Uzemeltetes

A nagynyomásu tiszítógépet szokás szerint helyezzük üzembe.

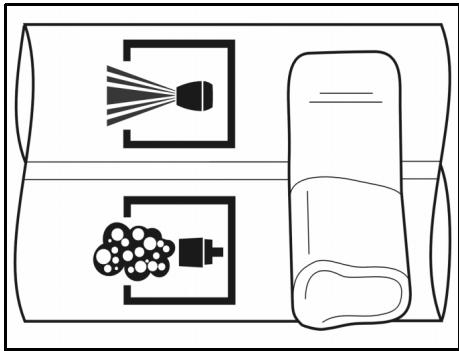

Alitsuk be az atkapcsolhatosugarcsovet (csak Inno-Foam-Set) zartkezi szoropisztoly esetuben ahabfuvokahoz.

Megjegyzés:

Az atkapcslo sugarcsovön levokapcsolot mukodtessuk mindig vegallasig. Ha Servopress-pisztolyt hasznalunk, ezt mindig teljes vizmennisyegre allitsuk be.

Nyissuk ki a kezi szórpisztolyt.

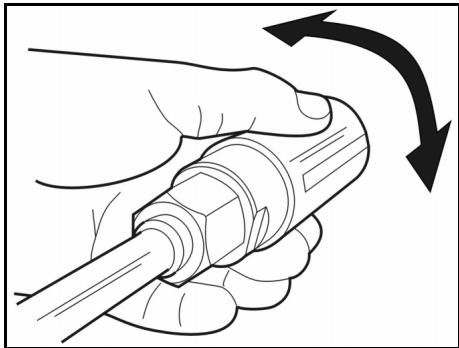

A lapos habsugarat a fuvokahaz elforditásával irányitsuk be.

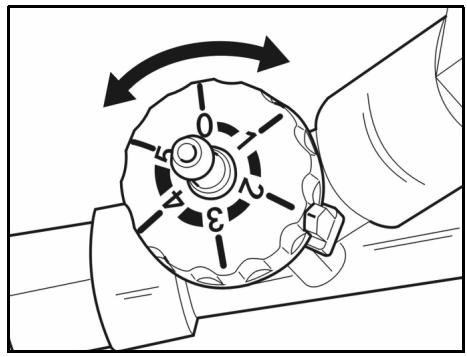

■ Allitsuk be a tiszítószer adagolást
- az injektor adagoló szelepen,
- füt ott keszülkeknel és HD 10/25 SX, HD 13/18 SX esetében a nagynyomásu tiszítógpétisztítószer-adagoló szelepén.

Táblázat tiszítítoszer adagolás (külso injektorral rendelkező készülékek számára)

A tisztlószer aranya a vízsugárban az injektoron lévo adagoló szelep helyzetétól fuggöen:

Minden üzemeltetes végén

• allitsuk a tiszitószer adagolást 0 helyzetbe.
  A habfuvokat 2 percideig oblitsuk tisztrara.

Megegyzés:

Ha a habfuvokát hasznalat után nem öbliti ki, az beragadáshoz vagy fokozott elhasznalódáshoz gezethet.

Uzemzavar

Nincs habképzódés, pedig a tiszítószer felszívódk.

Ok

A habfúvókában levő nemesacél rács beragadt vagy elvizkövesedett.

Megaszüntetés

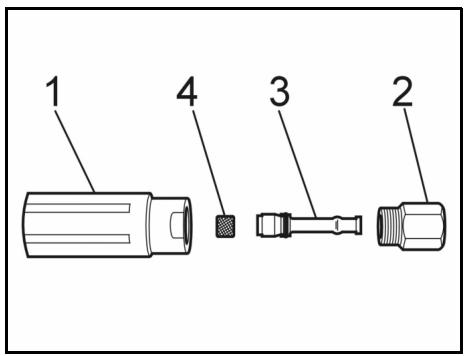

Csavarjuk le a habfuvokat (1), SW 32, a fuvoka tartorol (2), SW 27.
Vegyuk ki a Venturi fuvokat (3).
Hüzzuk ki a nemesacél rácsot (4).
Tisztfusuk meg a nemesacel racsot 10 percig forrasban levov vizben vagy ejszakara helyezzuk ultrahangos furdobe.
