C7BU3 - Sag HiKOKI - Gratis bruksanvisning og manual

Produkttype	Sirkelsag
Merke	HiKOKI
Modell	C7BU3
Bladdiameter	190 mm
Maksimal skjæredybde	Omtrent 64 mm (ved 90°)
Tomgangshastighet	5000 o/min (estimert)
Strømforsyning	220-240 V, 50/60 Hz
Inntatt effekt	1300 W (estimert)
Vekt (uten ledning)	4,5 kg (estimert)
A-vektet lydtrykknivå	98 dB(A)
A-vektet lydeffektnivå	109 dB(A)
Vibrasjonsutslippsverdi (skjæring)	2,5 m/s² (usikkerhet K=1,5 m/s²)
Elektrisk brems	Ja
Spaltekniv	Ja, justerbar
Nedre beskyttelse	Ja, fjæret
Aspirasjonsfunksjon	Ja (på modeller C7BU3)
Føring	Parallellføring medfølger, føringsskinne som tilbehør
Tiltvinkel	0° til 45°
Bladets boring	20 mm (estimert)
Vedlikehold	Regelmessig rengjøring av ventilasjonsåpninger, utskifting av kullbørster
Garanti	I samsvar med nasjonale forskrifter, dekker produksjonsfeil

Ofte stilte spørsmål - C7BU3 HiKOKI

Hvordan skifter jeg sagbladet på HiKOKI C7BU3 ?

Koble sagen fra strømmen. Bruk unbrakonøkkelen til å løsne M8-bolten og skiven (B). Fjern det gamle bladet og monter det nye i henhold til rotasjonsretningen. Stram bolten godt. Kontroller at nedre beskyttelse fungerer som den skal.

Hvordan stiller jeg inn skjæredybden ?

Løsne låsespaken (18) på siden av sagen. Juster basen (11) slik at bladet stikker litt ut under arbeidsstykket. Dybden skal være litt større enn materialets tykkelse. Stram spaken.

Hvordan stiller jeg inn tiltvinkelen for skråskjæring ?

Løsne tiltspaken (23) eller tiltvingen (22). Tilt basen til ønsket vinkel (0° til 45°) ved hjelp av tiltmålestokken (12). Stram spaken igjen.

Hva gjør jeg ved tilbakeslag under skjæring ?

Tilbakeslag skyldes ofte et sløvt blad eller feilaktig skjæring. Hold sagen godt med begge hender, ikke stå i linje med bladet. Kontroller at bladet er skarpt og at spaltekniven er riktig innstilt.

Hvordan rengjør og vedlikeholder jeg sagen ?

Etter 50 timers bruk, rengjør motorens ventilasjonsåpninger med tørr luft. Kontroller regelmessig nedre beskyttelse og spaltekniv. Bytt kullbørster når de er slitt. Bruk originale HiKOKI-deler.

Hvorfor fungerer ikke den elektriske bremsen lenger ?

Bremsen kan bli ineffektiv hvis kullbørstene er slitt. Bytt børstene med nye (spesifikk referanse). Kontroller også at sagen er frakoblet før inngrep.

Kan jeg bruke blad med annen diameter ?

Nei, bruk kun blad med diameter 190 mm (toleranse 185-190 mm). Kroppstykkelsen må være ≤1,5 mm og tippbredden ≥1,9 mm. Bruk aldri skadde blad.

Hvordan bruker jeg føringsskinnen ?

Fest føringsskinnen (42) på arbeidsstykket. Bruk skinneadapteren (41) hvis nødvendig (modeller C7BU3). Still skjæredybden til maksimum og skjær langsomt. Gummileppen hindrer flising.

Hvilke tilbehør følger med ?

Sagen leveres med et sagblad (montert), en unbrakonøkkel, en styreenhet (9), en vinge, en låsefjær, en kort spak og en støvoppsamler. Føringsskinnen er tilbehør.

Hva gjør jeg hvis bladet setter seg fast under skjæring ?

Slipp umiddelbart avtrekkeren og hold sagen i ro til fullstendig stopp. Ikke bruk makt. Kontroller årsaken: sløvt blad, feiljustert spaltekniv, eller dårlig støttet arbeidsstykke. Støtt store arbeidsstykker på begge sider.

BRUKSANVISNING C7BU3 HiKOKI

1. Kontroll av sagblad

2. Kontroll av monteringsskruvar

6. Underhäll av motorenhet

Årsager til tilbageslag og relaterede advarsler

Bær desuden støvmaske, hvis den erforhandenværende.

Les alle sikkerhetsadvarslene, instruksjoner, illustrasjoner og spesifikasjoner som medfolger.

Folges ikke instruksjonene under, kan det medfrole elektrisk stav, brann og/eller alvorlig personskade.

Ta vare pà alle varsler og instruksjoner for fremtidig bruk.

Betegnelsen "elektroverktøy" i advarslene henvisser bade til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.

a) Hold arbeidsomraret rent og godt oppyst. Uryddige ell erke omrader kan fore til ulykker.
b) Bruk aldri elektroverktoy på steder med fare for eksplosjon, slick som i nærheten av brennbare væsker, qass eller støv.

Stov aller gasser kan antennes av gnister fra elektroverktoyet.

c) La aldri barn aller andre personer sta i nærheten纳税 du bruker et elektroverktoy.

Du kan bli forstyrret og miste kontrroll over verktoyet.

2) Elektrisk sikkerhet

a) Stopslet pa elektroverktoyet ma passer med vegguttaket. Du ma aldri endre stopslet pa noen mate. Bruk aldri en adapter sommen med et jordet elektroverktoy.
Uendrede stopsler og passende uttak vil redusere faren for elektrisk stot.
b) Unngå Åkommen i kontakt med jorde de overflater slik som rør, radiatorer, komfyrer eller kjoleskap. Faren for elektrisk stot vil vare storre dersom du er jordet.
c) La aldri elektroverktoyet utsettes for regn eller fuktighet.

Dersom detkommen vann inn i elektroverktoyet, kan det oke faren for elektrisk stot.

e) Nár du bruker elektroverktóy utendørs,bruken skjoteledning som er egnet for utendørsbruuk. Bruk av en skjoteledning som er beregnet for utendørsbruuk,vil redusere faren for elektrisk stat
f) Hvis bruk av elektroverktøyet i et faktig område ikke kan unngås, bruk et strømuttak med jordfelbryter.

Bruk av jordfeilbryter reduserer faren for elektriske stot.

3) Personlig sikkerhet

a) Vær papiasselig, se hva du gjør og bruk sunn fornuft nár du bruker et elektroverktøy.

Du ma aldri bruke et elektroverktoy nár du er sliten ell er trett, ell der som du er pavirket av narkotiske stoffer, alkohol eller medisiner.

Bruk av verneutstyr som en stovmaske, sklisikre.
vernesko, vernehjelm aller horselsvern i passende
forhold vil redusere personskader.

c) Forhindre utilisiktet start av elektroverktoyet. Pass pa at bryteren pa elektroverktoyet er slatt av for verktoyet kuples til vegkkontakten og/eller batteriet,ller for verktoyet loftes eller bares. Hvis du holder fi ngeren pa bryteren nar du bærer elektroverktoyet, eller dersom bryteren er slatt pa nar det er koblet til en stromkilde kan det oppsta ulykker.

d) Fjern eventuelle justeringsnokler erer skrunokler for du slar pa elektroverktoyet. Dersom en justeringsnokkel erer skrunokkel er festet til en roterende del pa elektroverktoyet naret startes, kan det fore til personskade.
e) Ikke strekk eller len deg for langt. Pass på at du stär stødig og har god balanse til enhver tid.

Dette vil gi deg bedre konroll over elektroverktøyet i uventede situasjoner.

f) Kle deg ordentlig. Ikke gå med løstsittende klær eller smykker. Hold här og klær unna bevegelige deler.
Lose klaer, smykker eller langt harekan vikle seginn de bevegelige delene.
g) Hvis verktøyet leveres med en støvsamler eller annet oppsmlingsutstyr, ma du passer på at disse monteres og brukes på riktig mæte.
Bruk av stovoppsamler kan redusere stovrelaterte farer.
h) Ikke talett pæller overse sikkerhetsprinsippene for verktøyet selv om du har blitt godt kjent med det som følge av hyppig bruk.
En ufsiktig handling kan på brokdelen av et sekund forarsake alvorlige personskader.

4) Bruk og vedlikehold av elektroverktøy

a) Ikke overbelast elektroverktøyet. Bruk riktig elektroverktøy til arbeidet som skal utføres. Riktig elektroverktøy vil gjore arbeidet lettere og tryggere i den brukshastigheten det er beregnet til.
b) Ikke bruk elektroverktøyet dersom av/pa-knappen ikke virker.

Det er farlig a bruke elektroverktoy som ikke kan kontrolleres ved bruk av av/pa-knappen. Verktoyet ma da repareres.

c) Kople stopslet fra strømkilden og/eller ta batteripakken ut av elektroverktøyet, hvis dette er mulig, før du foretar justeringer, skifter tilbehør eller legger vekk elektroverktoy.

Slike forebyggende sikkerhetstiltak reduseren Risikoen for a starte elektroverktoyet ved et uhell.

d) Lagre elektroverktoyet som ikke er i bruk utilgjengelig for barn, og la aldri personer som ikke er kjent med elektroverktoyet aller denen brukerverledningen, bruke elektroverktoyet.
Elektrovertoy er farlige hvis det brukes av uerfarne personer.
e) Vedlikehold elektroverktoy og tilbehør. Kontroller at ingen bevegelige deler har låst seg, er feiljustert, knegt, eller har andre skader som kan påvirkebruken av elektroverktoyet. Hvis elektroverktoyet er skadet, ma det repareres ffor det brukes.

Mange ulykker oppstår på grunn av)darlig vedlikehold av elektroverktøy.

f) Hold skjaereverktoy skarpe og rene.
Riktig vedlikehold av skjaereverktoy med skarpe skjaerekanter vil redusere faren for at de laser seg, samtidig som de vil vare lettera kontrollere.
g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning.
Hvis elektroverktoyet brukes til andre operasjoner enn det er beregnet for, kan det oppsta farlige situasjoner.

Norsk

h) Hold handtak og gripefl ater tøre, rene og fri for olje og fett.

Glatte handtak og gripeflater hinder trygg handtering og kontroll av verktoyet i uventede situasjoner.

5) Service

a) La kvalifi sert servicepersonell som kun bruker originale resvedeler utfore service pa elektroverktoyet.

Dette vil sikre at sikkerheten på elektroverktøyet opprettholdes.

FORHOLDSREGLER

Hold avstand til barn og svakelige personer.

När det ikke er i bruk, skal elektroverktøy oppbevares utilgjengelig for barn og svakelige personer.

SIKKERHETSINSTRUKSJONER FOR ALLE SAGER

Fremgangsmåte for skjæring

a) FARE: Hold hender unna skjæreområdet og -bladet. Hold den andre handen på hjelpehändtaket, eller motorhuset.

Hvis du holder begge hendene pa sagen, kan de ikke skjaere seg pa bladet.

b) Ikke grip mot undersiden av arbeidsstykket.

Vernet kan/DDke beskyte deg fra bladet under arbeidsstykket.

c) Juster skjaeredybde til tykkelsen pa arbeidsstykket.

Mindre enn en full tann fra sagbladet skal synes under arbeidsstykket.

d) Du ma aldri holde arbeidsstykket i hendene ell er legge det over beinet nar du skjærer. Fest arbeidsstykket til en stabil plattform.

Det er viktig Å stotte arbeidet skikkelig for Å minimere eksponering av kroppen,ammenbinding av blader eller tap av kontroll.

e) Hold elektroverktøyet på isolerte gripeoverfl ater nár du utfører en operasjon, hvor skjæverktøyet kankommen i kontakt med skjulte kabler eller egen kabel.

Beröring med en strømforende ledning vil gjøre at det ogsa gár strom gjennom eksponerte metalldeler i elektronverktøyet og kan gi brukeren elektrisk støt.

f) Ved kloyving ma du alltid bruke et kloyvegjerde eller rettkantet styreskinne.

Dette øker nøyaktigheten til skjaeringen og reduserer og risikoen forSAMENbinding av blader.

g) Bruk alltid blader med riktig storrelse og form (diamant vs. rund) på aktelhullet.

Blader som ikke passer med monteringsutstyret til sagen vil gå skjevt, som forårsaker tap av kontroll.

h) Bruk aldri skadet ellere gale bladskyllere eller bolter.

Bladskyllerne og bolten er spesielt laget til din sag, for a sikre optimal ytelse og brukssikkerhet.

Tilbakeslag Årsaker og beslektede advarsler

• tilbakeslag er en plutselig reaksjön til et sagblad som er kommen i klemme, satt seg fast eller forskjøvet. Dette gør at en ukontrollert sag løftes opp, ut av arbeidsstykket og motBrukeren;
• nár bladet sitter i klemme eller har satt seg fast idet sagsnittet lukkes ned, stopper bladet og motorreaksjonen dytter encheten raskt bakover mot brukeren;
• hvis bladet blir vridd aller feiljustert i kuttet, kan tennene på den bakre kanten av bladet grave seg inn i toppfl atan på treverket sik at bladet klater ut av sagsnittet og hopper tilbake motBrukeren.

Tilbakeslag inntreffer som ffolge av feil bruk av sagen og/eller uriktig fremgangsmate og darlige betingelser for betjening. Det kan unngas ved a ta de nodvendige forholdsregler, sik de er beskrevet nedenfor.

a) Hold sagen godt med begge hender og legg armene sik at de kan motsta kreftne fra tilbakeslaget. Plasser kroppen pa hvr side av bladet, men icke i en rett linje fra bladet.

Tilbakeslag kan gjore at sagen hopper bakover, men kreftene fra tilbakeslaget kan kontrolleres av brukerendersom man tar nødvendige forholdsrregular.

b) När bladet lases, ell er hvis du skulle avbryte skjæringen, slipper du avtrekkeren og holder sagen i ro i materialet inntl bladet har stanseht helt opp.

Prov aldri a fjerne sagen fra treverket erler a trekke sagen bakover mens bladet er i bevegelse. Dette kan fore til tilbakeslag.

Undersök ársaken til at bladene lasser seg og gjør nødvendige tiltak for a korrigere forholdene.

c) Nár du skal begynne Å sage i arbeidsstykket igjen, plasser sagbladet i sentrum av sagsnittet sik at saqtennene ikke sitter i treverket.

Dersom et sagblad laser seg, kan det vandre oppover eller sla tilbake fra arbeidsstykket idet du starter opp sagen.

d) Sikre store plater for a minimere risikoen for at bladetkommeniklemme og slar tilbake.

Store plater harlett for a sige under sin egen vekt. Du ma plassere stotter under platen pa begge sider, naer skjaerlinjen og platekanten.

e) Ikke bruk slove eller skadde blader.

Bruk av uslipte blader aller blader som er satt inn feil, vil gi et smalt sagsnitt, som vil fore til overdreven friksjon, lasing av bladet og tilbakeslag.

f) Spakene som brukes til Å lase bladdybden og justeringen av skråkanten, ma vare stramt sikret før du begyninger Å skjære.

Hvis bladets justering endres mens du skjærer, kan det fore til at bladet laser seg eller tilbakeslag.

g) Vær ekstra forsiktig nár du sager i eksisterende vegger eller andre blindområder.

Det utstikkende bladet kan skjare i gjenstander, noesom kan forarsake tilbakeslag.

Nedre vern

a) Kontroller at det nedre vernet er forsvarlig lukket forhvert bruk. Ikke bruk sagen dersom det nedre vernet ikke beveger seg fritt og lukkes øyeblikelig. Du ma aldri klemme det nedre vernet apent eller binde det fast.

Dersom du skulle miste sagen i bakken, kan det nedre vernet ble boyd.

Løft det nedre vernet med inntrekksspaken og pass pa at det beveger seg fritt og ikke berør bladet eller andre deler i alle vinkler og skjæredyber.

b) Kontroller funksjonen til fjaren i det nedre vernet. Dersom vernet og fjaren ikke fungerer skikkelig, ma de til service for bruk.

Det nedre vernet kan bevege seg tregt på grunn av skader på deler, gummiavleiringer aller opphopning av skrot.

c) Det nedre vernet kan kun trekkes inn manuelt ved spesielle kutt, som "dypskjaering" og "sammensatte kutt". Hev det nedre vernet med inntrekksspaken. S' snart bladet begynner a skjare inn i treverket, ma du slippe det nedre vernet.

Ved andre typer skjaering skal det nedre vernet fungere automatisk.

d) Kontroller alltid at det nedre vernet dekker bladet for du legger sagen ned pa benken eller gulvet.

Dersom bladet er ubeskyttet mens det går på tomgang, vil sagen vandre bakover og skjaere gjennom alt som ligger i veien.

Vær oppmerksom pa tiden def tar for bladet a stanse etter at du har sluppabetryeren.

Spalteknivfunksjon

a) Bruk riktig type sagblad for spaltekniven.

For at spaltekniven skal fungere ma stammen pa sagbladet vare tynere enn spaltekniven, og sagbladets kuttebredde ma vare storre enn tykkelsen pa spaltebladet.

b) Juster spaltekniven som beskrevet i denen bruksanvisingen.

Feil justering av klaring og feil innretting kan fore til at spaltekniven ikke forhindrer tilbakeslag.

c) Bruk alltid spaltekniven, unntatt ved saging av spor.

Kløyvekniven ma byttes ut etter dypskjaering. Kløyvekniven forarsaker forstyrelser under dyspsaging og kan forarsake tilbakeslag.

d) For at spaltekniven skal fungere, ma den vare i inngrep med arbeidsstykket.

Spaltekniven vil/DDke forhindre tilbakeslag ved saging av korte kutt.

1. Bruk kun bladdiameteren som er angitt pa maskinen.

2. Ikke bruk et grovt hjul.

3. Ikke bruk deformerte aller sprukne sagblader.

4. Ikke bruk sagblader laget av hurtigstal.

5. Ikke bruk sagblader som ikke følger kjennetegnene beskrevet i disse instruksene.

6. Ikke stans sagbladene ved a klemme skiven fra sider.

7. Hold alltid sagbladene skarpe.

8. Sorg for at det nedre vernet beveger seg jevnt og fritt.

9. Bruk aldri sirkelsagen med det nedre vernet festet i apen posisjon.

10. Sorg for at inntrekkingsmekanismen til vernesystemet fungerer som det skal.

11. Selve sagladet mæ være tynnere enn speltekniven og skjærebredden, eller snittei (med tennono innstilt) mæ være større enn tykkelsen på speltekniven.

12. Bruk aldri sirkelsagen med sagbladet vendt oppover eller til sider.

13. Sorg for at treverket er fritt for fremmedlegemer, sik som spikre.

14. Spaltekniven skal alltid brukes med mindre det dreier seg om innstikkskjaering i midten av arbeidsstykket.

15. Trekk stopslet ut av stikkontakten for du foretar justeringer, service erler vedlikehold.

16. Pà modellene C6BU3, C6BUM, C7BU3 og C7BUM, mà du være oppmerksom på bremsetilbakeslag.

C6BU3, C6BUM, C7BU3 og C7BUM modellene hare en elektrisk bremse som aktiveres nár startbryteren frigjøres.

1. Bremseoperasjonen kan noen ganger avgi gnister nár startbryteren frigjores, fordi modellene C6BU3, C6BUM, C7BU3 og C7BUM har elektriske bremser.

Men vi gjør oppmerksom på at dette ikke anses som en feil ved sagen.

1. Nár bremsene på modellene C6BU3, C6BUM, C7BU3 og C7BUM mister eff ekten, ma du skifte ut kullbørstene med nye.

2. Sørg for at strømkilden som skal brukes er i overensstemmelse med strømkravene som er angitt pa produits navneplate.

3. Pass på at strombryteren er i OFF-posisjonen for du kopler verktøyet til stikkontakten.

Dersom stopslet er koblet til en stikkontakt mens strømbryeren starp A, vil elektroverktyet umiddelbart begynne Å kjore, noe som kan forarsake alvorlige ulykker.

1. När arbeidsomrändet er fjernet fra strömkilden, má du bruke en skjoteleding med tilstrekkelig tykkelse og kapasitet. Skjoteledningen bør vare sä kort som det lar seg gjøre.

2. Siden sagbladet skjærer forbi den nedre kanten pa tammeret, ma du plassere tommeret pa en arbeidsbenk nar du skjærer. Dersom du bruker en firkantet blokk som arbeidsbenk, velger du flatt terre ng for a sikre at den er stabil. En ustabil arbeidsbenk gjo det farlig a jobbe med verktoyet. (Fig. 3)

For a unnga mulige uhell ma du alltid passer pa at delen av tommeret som blir igjen etter skjaering holdes pa plass ell er forsvarlig forankret.

1. Dersom dette bryteren er Ios, vil det skape en svært farlig situasjon.Pass alltid pa a trykke den helt ned. (Fig.4)

2. Det er svært farlig à la dette vingebolten ære løs. Pass alltid pa á trykke den helt ned. (Fig. 5)

3. Kontroller materialet du skårere for du begynner. Hvis du forventer at skjarematerialiet vil gi fra seg skadelig / giftig stov, ma du passe pa at stovsekken aller andre egnede stovfjerningsystemer er koblet til stovuttaket skikkelig.

Bruk ogsa stovmasken, dersom donne er tilgengelig.

Kontroller at sagbladet roterer med full hastighet for du begyinner Å skjaere.

Dersom sagbladet stanser eller gir fra seg unormale lyder under bruk, ma du straks skru AV bryteren.

Pass alltid pa at stromkabelen不信 komer i nahrhen av det roterende sagbladet.

Det er svert farlig a bruke sirkelsagen med sagbladet vendt oppover ell er til sider. Unnga a bruke sagen pa donne ualminnelige maten.

Bruk alltid vernebriller nár du skjaerer.

Trekk stopselet ut av stikkontakten nár du er fertig med en skjareoppgave.

1. Kontroller at lasespaken er forsvarlig flyttet til foreskrevet posisjon etter at du har festet sagbladet.

2. Modellene C6U3, C6BU3, C7U3 og C7BU3 er utstyrt med en viftefunksjon. Ikke bruk verktoyet med bare viftefunksjonen. (Fig. 8)

3. Kontroller at det jak er hakk eller riper i kabelen.

4. Undersök utsiden og kontroller at den ikke er skadet.

5. Bruken sirkelsag som er for saging itre.

6. Bruk en sirkelsag med en angitt rojasjonshastighet lik eller hoyere enn rojasjonshastigheten til verktoyet.

7. Ikke la sagen ligge pa toppen av styreskinnen.

Folgende symboler brukes for maskinen. Sørg for a forstå betydningen av disse symbolene før maskinen tas iBruk.

	C6U3 / C6BU3 / C6UM / C6BUM / C7U3 / C7BU3 / C7UM / C7BUM : Sirkelsag
	For Å minske faren for skade@må brukeren lese instruksjonsboken.
	Ha alltid på deg vernebriller.
	Bruk alltid hørselsvern.
	Kun for EU-land Kasser aldri elektroverktøy sammen med husholdningsavfallet! I overholdelse av EU-direktiv 2012/19/EU om kassering av elektrisk og elektronisk utstyr og dets implementeringsrekkefolge i samsvar med nasjonale lover, mæ elektroverktøy som har nàdd slutten av sin levetid samles inn separat og returneres til et miljøvennellig kompatibelt gjenvinningsanlegg.
V	Merkespenning
	Skjæredybde
P	Strømbehov
n0	Tomgangshastighet
kg	Vekt (uten kabel)
I	SIå PÅ

O	Slå AV
	Koble hovedstøpslet fra det elektriske uttaket
	Vifte
	Utilrädelig betjeningsmåte
	Klasse II verktøy

STANDARD TILBEHØR

I tillegg til hovedenheten (1 enhet) inneholder pakken tilbehør som er listet opp nedenfor.

O Sagbladet (monteri paverktoyet) 1 Dia. 165 mm C6U3, C6BU3, C6UM, C6BUM Dia. 190 mm C7U3, C7BU3, C7UM, C7BUM

O Hex. Skiftenokkel 1
F0rer 1
O Vingebolt. 1
Lasfjaer. 1
Spak (kort type). 1
Stovsamler. 1

Standard tilbehör kan endres uten varsel.

ANVENDELS

Skjaerig av forskjellige tretyper.

SPESIFIKASJONER

Spesifikasjonen til deutsche maskinen er i listet opp i tabellen pa side 142.

MERK

Pá grunn av HiKOKIs kontinuierlige forsknings- og utvikingsprogram kan spesifi kasjonene i dette dokumentet endres uten forvarel.

MONTERING OG BRUK

Handling Figur Side
Justere skjæredybden	4 143
Justere hellingsvinkelen	5 143
Justering av spaltekniven (C6U3, C6BU3, C6UM, C6BUM)	6 143
Justering av spaltekniven (C7U3, C7BU3, C7UM, C7BUM)	7 144
Ikke bruk verktøyet med bare viftefunksjonden (kun C6U3, C6BU3, C7U3 og C7BU3)	8 144
Justere styrestykket (kun C6U3, C6BU3, C7U3 og C7BU3)	9 144
Skjærelinje	10 144
Regulere foreskinnen	11 144
Bruke ledningsholderen	12 144
Montere støvsamlersettet	13 144
Bryterbruk*1	14 144
Skjær i rett vinkel	15 145
Skjærere skråttstilt (+45° retning)	16 145
Ta av sagbladet	17 145
Montering av sagbladet*2	18 146
Bruk av styreskinnen*3 (kun C6UM, C6BUM, C7UM og C7BUM) (tilleggsutstyr)	19 146
Bruk adapteren til styreskinnen*4 (kun C6U3, C6BU3, C7U3 og C7BU3) (tilleggsutstyr)	20 147
Justere basen og sagbladet for öpprettholde parallellitet (kun C6UM, C6BUM, C7UM og C7BUM)	21 147
Justere basen og sagbladet sik at de står vinkelrett (kun C6U3, C6BU3, C7U3 og C7BU3)	22 147
Justere basen og sagbladet sik at de står vinkelrett (kun C6UM, C6BUM, C7UM og C7BUM)	23 147
Valg av tilbehør	- 149

^*1 Før du begyinner arbeidet, sjekker du at riktig bruk av bryteren slar verktoyet PÅ og AV. Nár du har koplet verktoyet til stikkontakten, ma du kontrollere at sagbladet stanser nár du slar AV bryteren. I noen regioner, er det ikke ndvendig á utføre trinn I *2 Diameter til område av sagbladet som kanBrukes: C6U3,C6BU3,C6UM,C6BUM.....165 til 162 mm C7U3,C7BU3,C7UM,C7BUM.....190 til 185 mm Sagens tykke: opptil 1,5 mm, tuppens bredde: minst 1,9 mm Kloyveknivens tykke: 1,8 mm

*3 Bruk styreskinnen när du skjær er lange,rette linjer. Gummibelegget pa skinnen er der for a forhindre at snittflaten fliser seg. När duBruker styreskinnen for feste gang, kutt gummibelegget pa folgende mate: Still verktoyets skjæredybde til det maksimale og vinkelen til sagbladet vinkelrett (0^) trekk bryteren helt opp, og skjaer med en langsom og jevn hastiget.

Etter at gummibelegget er kuttet, kan det ogsa brukes til 45^ vinkelskjaering.

*4 Bruk med C6U3, C6BU3, C7U3 og C7BU3 nár du bruker styreskinnen.

MEBK

Nár du skjærer ved bruk av styreskinnen, husk at skjæredybden avtar nár tykkelsen pa styreskinnen øker.

Da bruk av slove verktoy vil forringe effektivitet og fere til mulig feilfungenernde motor, bør sagbladet slips aller byttes ut sa snart slitasjen blir merkbar.

2. Inspisere monteringsskruene

Gjennomfør regelmessig kontroll av alle monteringsskruer og at de er skikkelig strammet. Hvis noen av skruene er lose, stram dem umiddelbart. Hvis du unnlater a gjoare dette, kan det oppsta alvorlig fare.

3. Inspeksjon av kullbørstene (Fig. 24)

Motoren har karbonborster, dette er forbruksdeler. Da en utslitt kullborste kan resultere i motorproblemer, ma en kullborste skiftes ut med en kullborste med samme kullborstenummer a, som vist pa figuren, nár den blir helt nedslitt eller begynner a naerme seg "slitegrensen" b. I tillegg ma du alltid holde karbonborstene rene og passe pa at de glir fritt innenfor borsteholderne.

FORSIKTIG

När kullbørstene skiftes ut med nye, ma det bare benyttes originale kullborster fra HiKOKI med nummer som spesifi sert pa tegningen.
På modellene C6BU3, C6BUM, C7BU3 og C7BUM kan det hende at bremsen ikke fungerer his man bruker andre typer enn de spesifi serte kullborstene.

4. Skifting av kullborster

Demoner børstedekslet. Deretter kan kullbørstene tas enkelt ut.

5. Bytte nettkabel

Hvis det er nødvendig á skifte ut nettkabelen, ma dette gjores av produsenten for a unnga sikkerhetsfarer.

6. Vedlikehold av motorenheten

Motorrotasjonen er en viktig del av dette verktøyet. Unnga Å skade den og sorg for a unnga kontakt med oljerens eller vann.

Efter 50 timers bruk, rengjør motoren ved Å blase inn i ventilasjonshullene til motorhuset med torr luft fra en trykkuftpistol erer et annet verktoy (Fig. 25).

Opphopning av stov ell partikler i motoren kan fore til skader.

7. Inspisere og vedlikeholde nedre vern

Kontrller alltid at det nedre vernet beveger seg jevnt. I tilfelle funksjonsfeit ma det nedre vernet repareres umiddelbart.

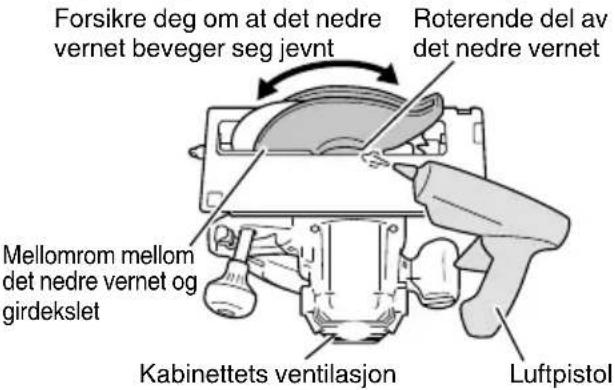

For rengjöring og vedlikehold, bruk en trykkuftpistol erer annet verktoy til a rengjore mellomrommet mellom girdekslet og roterende del av det nedre vernet med torr luft (Fig. 25).

Dette er effektivt for utslipp av spon og andre partikler.

Avskallinger aller andre partikler som samles opp rund det nedre vernet kan fore til funksjonsfeit erller skade.

Norsk

ADVARSEL

For a forhindre inhalering av stov ell er oyeirritasjoner, bruk vernebriller og en stovmaske nar du bruker en trykkuftpistol erer annet verktoy til a rengjore det nedre vernet, ventilasjonshull erler andre deler avproduktet.

Fig. 17

FORSIKTIG

Sikkerhetsregler og normer som gjelder for det enkelte land, ma overholds ved drift og vedlikehold av elektroverktoy.

GARANTI

Vigaranterer HiKOKI elektroverktoyi samsvar medlovfestet/ landsspesifi kke forskritter. Denne garantien dekker ici feil erller skader pa grunn av misbruk, vanstell, eller normal slitasje. I tilfelle av klage, vennligst send elektroverktoyet, ici demontert, med GARANTISERTIFIKATET som fi nnes pa slutten av delle brukerveiledningen, til et autorisert HiKOKI-verksted.

Informasjon om luftbarne lyder aller vibrasjoner

De malte verdiene ble fastsatt i samsvar med EN62841 og ISO 4871.

Malt A-veid lydeff ektnivä: 109 dB (A)

Malt A-veid hydtrykkniva: 98 dB (A)

Usikkerhet K = 3 dB (A)

Bruh horselvern.

Total vibrasjonsverdi (triax vektor sum) beregnet ifolge EN62841.

Skjaerekartong:

Vibrasjon emisjonsverdi ah = 2,5m / s^2

Usikkerhet K = 1,5 m/s²

Den totale vibrasjonsverdien som er opplyst, er malt i henhold til en standard testmetode og kan brukes til a sammenigne et verktoy med et annet.

Den kan ogsa brukes som en forelopig estimering av ekspponering.

ADVARSEL

Vibrasjonsemisjonen under bruk av elektroverktoyet kan variere fra den opplyste totalverdien avhengig av hvordan maskinen brukes.

Identifiser sikkerhetstiltak basert pa hvor utsatt brukeren vil vare under de gjeldende bra克斯forholdene, for a beskytte brukeren (vurdert i forhold til bruken, som hvor mange ganger maskinen er slatt pa ellr av og tomgangskjoring i tillegg til aktivBruk).

MERK

På grunn av HiKOKIs kontinuierlige forsknings- og utviklingsprogram kan spesifikasjonene i dette dokumentet endres uten forvarel.

YLEISET SÄHKÖTYÖKALUA KOSKEVAT TURVALLISUUSVAROITUKSET

VAROITUS
