| Ürün Türü | Daire Testere |
| Marka | HiKOKI |
| Model | C7BU3 |
| Bıçak Çapı | 190 mm |
| Maksimum Kesme Derinliği | Yaklaşık 64 mm (90°'de) |
| Boşta Devir | 5000 dev/dk (tahmini) |
| Güç Kaynağı | 220-240 V, 50/60 Hz |
| Giriş Gücü | 1300 W (tahmini) |
| Ağırlık (kablosuz) | 4,5 kg (tahmini) |
| A-ağırlıklı ses basıncı seviyesi | 98 dB(A) |
| A-ağırlıklı ses gücü seviyesi | 109 dB(A) |
| Titreşim emisyon değeri (kesme) | 2,5 m/s² (belirsizlik K=1,5 m/s²) |
| Elektrikli Fren | Evet |
| Bölücü Bıçak | Evet, ayarlanabilir |
| Alt Koruyucu | Evet, yaylı |
| Toz Emme Fonksiyonu | Evet (C7BU3 modellerinde) |
| Kılavuz | Paralel kılavuz verilir, kılavuz rayı opsiyonel |
| Eğim Açısı | 0°'den 45°'ye |
| Bıçak Deliği | 20 mm (tahmini) |
| Bakım | Havalandırma deliklerinin düzenli temizliği, karbon fırçaların değiştirilmesi |
| Garanti | Ulusal düzenlemelere uygun, üretim hatalarını kapsar |
Sık sorulan sorular - C7BU3 HiKOKI
Kullanıcıların soruları hakkında C7BU3 HiKOKI
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Testere PDF formatında ücretsiz! Kılavuzunuzu bulun C7BU3 - HiKOKI ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. C7BU3 markasının HiKOKI.
KULLANIM KILAVUZU C7BU3 HiKOKI
Bu elektrikli alette birlikte verilen tum guvenlik uyarilarini, talimatlari, sekilli aciklamalari ve teknik özellikleri okuyun.
Asagida listelenen tum talimatlara uyulmamasi elektrik carpmasina, yangina ve/veya ciddi yaralanmaya neden olabilir.
Bu kilavuzu gelecekte basvurmak uzere saklayin.
Uyarilarda kullanilan "elektrikli alet" terimi,便秘 Elektrigiyle calisan (kablolu) veya pille calisan (kablosuz) elektrikli aletinizi belirir.
1) Calisma alaninin guvenliigi
a) Calisma alanini iyi aydinlatilmis ve temiz tutun.
Dağınık veya karanlı alanlar kazalara davetiye cikarir.
b) Elektrikli aleleri yanici svi, gaz veya toz gibi patlayici maddelerin bulundugu ortamlarda calistirmayin.
Elektriki alelerin cikardigi kivilcimlar toz veya gaz halindeki bu maddeleri atesleyebilir.
c) Bir elektrikli aletle calisirken tocuklari ve izleyicileri uzaklastirn.
Dikkatinizin dagilmasi kontrolü kaybetmenize neden olabilir.
2) Elektrik güvenligi
a) Elektrikl aletin fisi elektrik prizine uygun olmalidir. Fisi uzerinde herhangi bir degisiklik yapmayin. Topraklanmis elektrikl aletlerle herhangi bir adaptor kullanmayin.
Fislerde degisiklik yapilmaması ve uygun prizlerde kullanilması elektrik carpma riskini azaltacaktir.
b) Borular, radyatorler, firlar ve buzdolaparigibi topraklanmis yüeylerle govde temasindankaçınin.
Vucudunuzun toprakla temasa geçmesi halinde elektrik carpma riski artar.
c) Elektrikli alelteri yagmura veya islak ortamlara maruz birakmayin.
Elektrikli alete su girmesi elektrik carpma riskini artracaktir.
d) Elektrik kablosuna zarar vermeyin. Kesinlikle elektrikli aleti tasimak,cekmek veya fisini prisden cikarmak icin kabloyu kullanmayin.
Kabloyu isidan, yagdan, keskin kenarlardan veya hareketli parcalardan uzak tutun.
Hasar gormus veya dolasmis kablorak elektrik carpma riskini artir.
e) Elektrikli aleti açık alanda kullanirken, açık alanda kullanıma uygun bir uzatma kablosu kullanin.
Açık alanda kullanıma uygun bir kablo kullanilmasi elektrik carpma riskini azaltır.
f) Eger bir elektrikli aletin islak bir yerde kullanilmasi kaçınilmaz ise, artik akim cihaziyla (RCD) korunan bir güç kaynagi kullanin.
RCD kullanilmasi elektrik carpma riskini azaltir.
3) Kisisel emniyet
a) Bir elektrikli alet kullanirken daima tetikte olun; yaptiginiz isi izleyin ve sagduyulu davranin.
Aleti yorganken, alkol veya ilac etkisi altindayken kullanmayin.
Elektrikli alelteri kullanirken gosterreichin bir anlik dikkatsizlik ciddi yaralanmayla sonuclarabilitir.
b) Kisisel koruyucu donanim kullanin. Daimakoruyucu gozluk takin.
Uygun kosullar icin kullanilan bir toz maskesi, kaymaz emniyet ayakkabilari, kask veya kulak koruyucu gibi koruyucu ekipmanlar yaralanmalari azaltacaktir.
c) Aletin istenmeden calismasini engelleyin. Aleti guc kaynagina ve/veya aku unitesine baglamadan, kaldirmadan veya tasimadan once, guc dugmesinin kapali konumda oldugundan emin olun.
Elektrikli aleleri parmaginiz guc duğmesinin uzerinde olarak taşimaniz veya guc duğmesi acilmis durumda fisini takmaniz kazalarà davetiye Çikarir.
d) Elektrikli aletinGPCUNUacmadan once alet uzerindeki ayar veya somun anahtarlarini cikarin.
Aletin donen parçalarindan birine bögli kalan bir somun anahtari veya ayar anahtari yaralanmaya yol acabilir.
e) Cok uzanmayin. Uygun bir adim mesafesi birakin ve surekli olarak dengenizi koruyun.
Böylece, beklenmedik durumlarda aleti daha iyi kontrol etmeniz mumkün olur.
f) Uygun sekilde giyinin. Bol elbiseler giymeyin veya takı takmayın. Saçlarinizi ve elbisenizihareketli parcalardan uzak tutun.
Bol elbiseler, takilar veya uzun saclar hareketli parcalara takilabilir.
g) Eger toz cekme ve toplama baglantilar için gerekli aygitlar saglanmissa, bunlarin baglì oldugundan vedoğan sekilde kullanildigindan emin olun.
Toz toplama kullanimi, tozla iliskili tehlikeleri azaltabilir.
h) Aletlerin sik kullanilmasiyla elde edilen asinaligin rahat davranmaniza ve aletin guvenlik prensiplerini ihmal etmenize sebep olmasina izin vermeyin.
Dikkatsiz bir hareket, biranda ciddi yaralanmalaraneden olabilir.
4) Elektrikli aletin kullanimi ve bakimi
a) Elektrikli aleti zorlamayin. Uygulamaniz icinDOGru alet kullanin.
Doğru alet, isinizi daha iyi ve tasaranmis Oldugu hiz degeirnde daha güvenli sekilde yapacaktir.
b) Elektrikli alet guc duğmesinden acilip kapanmiyorsa, aleti kullanmayin.
Güç Düğmesiyle kontrol edilmeyen bir alet tehlikelidir ve tamir edilmeden kullanilmamaldir.
c) Herhangi bir ayar yapmadan, aksesuarlari degistirmeden veya aleti saklamadan once fisi guc kaynagindan sokun ve/veya sokulebilirse pil takimumi elektrikli aletten cikartin.
Bu koruyucu güvenlik önlemleri, elektrikli aletin kazayla calisma riskini azaltir.
d) Atil durumdaki elektrikli aletleri;cocuklarin ulasamayacagi bir yerde saklayin ve elektrikli alet ve bu kullanim talimatlari hakkinda bilgi sahibi olmayan kisilerin aleti kullanmasina izin vermeyin.
Elektrikli alelter egitimsiz kullanicilarin elinde tehlikelidir.
e) Aletlerin ve aksesuarlarin bakimini yapin. Hareketli parcalarda yanlis hizalama veyasikisma olup olmadigiini, kirk parca olup olmadigiini ve elektrikli aletin calismasini etkileyebilecek diger kosullari kontrl edin. Eger hasar varsa, kullanmadan once aleti tamirettirin.
Kazalarin cogu elektrikli aleltere kotu bakim islemleri uygulanmasindan kaynaklanmaktadir.
f) Aletleri keskin ve temiz tutun.
Uygun sekilde bakimi yapilan, keskin kenarlara sahip alelterin sikisma ihimali daha azdir ve kontrl edilmesi daha kolaydir.
g) Elektrikli aleti, aksesuarlari, uclari, v.b., bu talimatlara uygun sekilde, calisma kosullarini ve yapilacak isi goz onunde bulundurarak kullanin.
Elektrikli aletin amaçlanan kullanımlardan farklıislemler icin kullanıması tehlükleri bir duruma yol acabilir.
h) Tutamaklari ve kavrama yüzeylerini kuru, temiz, yaşkı ve gressiz tutun.
Kaygan tutamaklar ve kavrama yüzeyleni, beklenmedik durumlarda aletin güvenli bir sekilde idare ve kontrl edilmesine izin vermez.
5) Servis
a) Elektrikli aletinizin servisini sadece original yedek parçalar kullanmak suretiyle uzman bir tamirciye yaptırın.
Böylece, elektrikli aletin guvenli kullanimi saglanacaktir.
ÖNLEM
Cocuklari ve akli dengesi yerinde olmayan kisileri uzak tutun. Alet, kullanilmadigün zamanlarda cocuklarin ve akli dengesi yerinde olmayan kisilerin ulasamayacagi bir yerde saklanmalidir.
TÜM TESTERELER)içın GÜVENLIK TALIMATLARI
Kesmeislemleri
a) TEHLIKE: Ellerinizi kesmealanindanve biçaktan uzak tutun.Diger elinizi yardimci kol veya motor govdesi uzerinde tutun.
Testereyi her iki elinizle tutarsaniz, biçak ellerinizi kesemez.
b) Is parcasinin alta uzanmayin.
Muhafaza, is parcasinin altinda sizi biçaktan koruyamaz.
c) Kesme derinligini is parcasinin kalinligina gore ayarlayin.
Is parcasinin altindan, biak dislerinin bir tam disten az kismi gorenmelidir.
d) Kesim yaparken is parcasini kesinlikle ellerinizle veya bacaginizin uzerinde tutmayin. Is parcasini dengeli bir platforma sabitleyin.
Vucudunuzun tehlikeye maruz kalmasi, biçak sikismasi veya kontrol kayibi riskini asgariye Düşürmek icin isi uygün sekilde desteklemeniz onemlidir.
e) Kesici aletin gizli kablolarla veya kendi kablosuyla temas edebilecegi bir islem yaparken, elektrikli aleti yalilmis kavrama yüzeylerinden tutun.
"Aktif" bir telle temas, elektrikli aletin ciplak metal parçalarini "aktif" hale getirebilir ve kullaniciya bir elektrik soku verebilir.
f) Yarma islemi yaparken daima bir yarma perdesi veya diz kenar kilavuzu kullanin.
Bu, kesmeogruluugunu artirir ve bicak sikismasi olasiligiñiri azaltir.
g) Daima cark delikleri dokru boyut ve sekilde olan (yuvarlaga karsilik elmas) buçaklar kullanin.
Testerenin montaj donanimina uygun olmayan bicaklar, merkezden sapmis bir sekilde calisarak kontrol kaybina neden olacaktir.
h) Kesinlikle hasar gormus veya yanlis buçak rondelaları veya civata kullanmayin.
Bicak rondelalari ve civata, ideal calisma performansi ve gvenligi icin testerenize ozel sekilde tasarlanmistir.
Geri tepme nedenleri ve ilgili uyarilar
-
geri tepme, sikisan, tutulan veya yanlis hizalanan bir testere biçagina karşi ani bir tepki olup, kontrl edilemeyen testerenin yukaridoğan kalkmasina ve is parcasindan cikarak operatore vönelmesine neden olur:
-
biçak sikistiginda veya kapanan kertik tarafindan sikica tutulduğunda, biçak hareketiGPCIKIR ve motor tepkisi Üniteyi hizlica gerike, operatore dogru hareketettirir;
-
eger biçak kesik icinde bükülür veya hizasini kaybederse, biçagin arka kenarindaki disler ağacin ust yüzeyine/DDalarak biçagin kertiigin dişa Çikmasina ve gerije, operatore扭矩ışramasina neden olabilir.
Geri tepme, testerenin yanlis kullanilmasin ve/veya yanlis calistirma islemlerinin veya kosullarin sonucu olusur ve asagida belirtildigi gibi uygun onlemler alinarak engellenebilir.
a) Testereyi her iki elinizle skica kavrayin ve kollarinizi geri tepme kuvvetlerine direnecek sekilde tutun. Vucudunuzu biçagın bir kenarinda, fakat biçakla ayniogrultuda tutun.
Geri tepme testerenin gereije dogru siçramasina neden olabilir; fakat eger uygun onlemler alinirsa geri tepme kuvvetleri operatör tarafindan kontrol edilebilir.
b) Biçak sikişificanta veya herhangi bir nedenle bir kesme islemine ara verdiginizde, tetigi serbest birakin ve biçak tamamen duruncaya kadar testereyi malzeme icinde hareketsiz tutun.
B içak hareket halindeyken kesinlikle testereyi malzemeden Çikarmaya calismayin veya gerijedoğançekmeyin; aksi halde geri tepme olusabilir.
Bicagin sikisma nedenini arastirin ve gidermek icin gereken islemi yapin.
c) Testereyi is parcasi uzerinde tekrar calistirmaya baslarken, testere disleri malzeme icinde kavramayacak sekilde testere biagini kertik icinde ortalayin.
Eger testere biçàgi sikisirsa, testere yeniden calistirildiginda yukari dokru hareket edebilir vya is parcasindan geri tepebilir.
d) Biçak sikişması ve geri tepme riskini asgariyeDFSürmek icin yüzuk levhaları destekleyin.
Buyuk levhalar kendi aigrliklan altinda bukulme egilimi gosterirler. Destekler, heriki tarafta levhanin alta, kesme cizgisinin ve levha kenarinin yakinina yerlestirimelidir.
e) Korelmis veya hasar gormus bicaklari kullanmayin. Bilenmemis veya uygun sekilde ayarlanmamis bicaklar dar kesikler ureterek asiri surtunmeye, bicak sikismasa ve geri tepmeye neden olurlar.
f) Kesim yapmadan.Once, bicak derinligi ve eigim ayari kilitleme levyeleri sik ve emniyetli olmaldir.
Kesim sirasinda biçak ayarinin kayması, sikismaya ve geri tepmeye neden olabilir.
g) Mevcut duvarlarda veya böcka kör alanlarda kesim yaparken;cok dikkatli olun.
Cikinti yapan biçak, geri tepmeye neden olabilecek nesneleri kesebilir.
Alt muhafazanin islevi
a) Her kullanimdan once alt muhafazaninogrupsikilde kapanip kapanmadiigini kontrl edin. Altmuhafaza serbestce hareket etmiyor ve hemenkapanmiyorsa testereyi calistirmayin. Kesinlikle altmuhafazayi aqik konuma ayarlamayin.
Testere kazayla dusurulurse, alt muhafaza bukulebilir.
Alt muhafazayi geri cekme koluyla kaldirin ve serbeste hareket ettginden ve herhangi bir kesim acisinda veya derinliginde bicaaga veya baska herhangi bir parcaya dokunmadigiindan emin olun.
b) Alt muhafaza yayinin calismasini kontrol edin. Muhafaza ve yay uygun sekilde calismiyorsa, kullanimdan once tamir edilmelidir.
Hasar goren parcalar, yapiskan birikintiler veyadokuntuler nedeniyle alt muhafaza agir calisabilir.
c) Alt muhafaza sadece "dalarak kesim" ve "bileşik kesim" gibi özel kesimler icin manüel olarak geri cekilebilar. Tutamaği geri cekerek alt muhafazayı kaldırın ve.Before malzemeye girer girmez alt muhafaza serbest birakilmaldir.
Diger tum kesme islemleri icin, alt muhafaza otomatik olarak calismaldir.
d) Testereyi tezgaha veya yere koymadan once daima alt muhafazanin biçagi kapladigiindan emin olun.
Korunmayan, hareketli bir biçak, testerenin gerijedoğan hareket ederek yolundaki her seyi ksesmesine neden olacaktir. Düğme serbest burakildiktan sonra biçagın durması icin,—geçen zamana;dikkat edin.
Yarma bicak islevi
a) Yarma biçak icin uygun testere Āgzı kullanın.
Yarma biçagin is gormesi icin, biçak govdesinin yarma biçaktan daha ince olmasi ve testere ağzinin yarma biçagin kalinligindan daha genis olmasi lazimdir.
b) Bu kullanim kilavuzunda belirtildigi gibi yarma biçagınin ayarlanması.
Yanlis aralik, pozisyon ve hizalama, yarma biçaginin geri tepme onleminde etkisiz kalmasina neden olur.
c) Dalarak kesme disinda her zaman yarma biçagikullanin.
Yarma biçagl, dalamak kesimden sonra degistirilmelidir.
Yarma biçagl, dalamak kesim sirasinda sorun yaratir ve geri tepmye neden olabilir.
d) Yarma bicaagin din duzgun calismasi icin islenen parcaya direkt uygulanmasi gerekir.
Kisa kesimler sirasinda yarma biçagī geri tepmeye karşi etkilidehyildir.
e) Yarma biçàgi bukūlmüsse testereyi calistirmayin.
Sadece cok az bir e giklik bile koruyucunun kapatma hizini yavaslatabilir.
ILAVE GÜVENLIK UYARILARI
- Sadec makine üzerinde belirtilen bıçak capini kullanin.
- Baska herhangi bir taslama carki kullanmayiniz.
- Deforme olmus veya catlamis testere bicaclarini kullanmayin.
- Yüksek híz Çeligienden yapilmış testere yüzaklarini kullanmayın.
- Bu talimatlarda belirtilen özelliklere uymayan testere biçakları kullanmayın.
- Testere biçaklarini disk üzerinde yanal baski uygulayarak durdurmayin.
- Testere bicaklarini daima keskin tutun.
- Alt muhafazanin duzgün ve serbestçe hareket ettiğinden emin olun.
- Yuvarlak testereyi hiçbir sekilde alt koruyucu ačík pozisyondayken kullanmayin.
- Muhafaza sisteminin geri cekme mekanizmasinin dokru sekilde calistigindan emin olun.
- Testere biçagınin güvdesi yarma biçagi ve kesimin genişliginden ince veya kelim (dis takimi) yarma biçagınin kalınlşindan daha buyuk olmalDIR.
- Yuvarlak testereyi hicbir sekilde testere biçài yukariya veya yana donukken kullanmayin.
- Malzemede civi gibi yabanci maddeler bulunmadiindan emin olun.
- Calisilacak parcanin uzerine ortadan dalma islemi disinda, yarma biçagiri her zaman icin kullanilmaldir.
-
Herhangi bir ayar, tamir veya balm islemi yapmadan once elektrik fisini prizden cikanin.
-
C6BU3, C6BUM, C7BU3 ve C7BUM modelleri icin frem geri tepmesine dikkat edin.
C6BU3, C6BUM, C7BU3 ve C7BUM modelleri anahtar serbest birakldiginda calisan elektrikli bir frene sahiptir. Fren mekanizmasi calistiginda bazi geri tepmeler olacagindan aletin ana govdesini sik tutugunuzdan emin olun. - C6BU3, C6BUM, C7BU3 ve C7BUM modelleri elektrikleri frenler calistirdigi icin anahtar kapali oldugunda bazen frenleme isleminin sebep oldugu kivilcimlar ortaya cikabilir. Fakat bu durum, alette bir sorun oldugu anlamina gelmez.
- C6BU3, C6BUM, C7BU3 ve C7BUM modelleri icin fren etkisiz hale geldiginde karbon fircalari yenileriyle degistirin.
- Kullanlacak guc kaynaginin, urun isim plakasi uzerinde belirtilen guc gerekliklerine uygun oldugundan emin olun.
- Aleti prize takmadan once guc duğmesinin KAPALI konumda olduğundan emin olun.
Eger guc dugmesi ON (ACIK) konumda iken fis przy takiirsa, elektrikli alet hemen calismaya baslayar ciddi bir kazaya enden olabilir.
- Calisma alani guc kaynagindan uzaksa, yeterli kalinliga ve anma kapasitesine sahip bir uzatma kablosu kullanin. Uzatma kablosu mumkun oldugu kadar kisa tutulmalidir.
- Testere bicaigi kereste alt yuzeyinin dinca cikacagindan, kosim yaparken tezgahin utune bir kereste yerlestitir. Eger tezgah olarak kare sekilli bir blok kullanilyorsa, uygun sekilde dengelemek icin duzgün bir zemin secin. Dengesiz bir tezgah, tehlikeli calismaya neden olacaktir. (Sekil 3)
Olasi bir kazaya meydan vermemek icin, daima kesme isleminden sonra kalan kereste parcasinin emniyetli sekilde sabitlenmesini veya yerinde tutulmasini saglayin. - Topuz gezevsek kalirsa cok tehlikeli bir durum yaratacaktir. Daima iyice sikin. (Sekil 4)
- Bu kelebek civatanin gezek birakilmasi cok tehlikelidir. Daima iyice sikin. (Sekil 5)
- Kesme isleminden once, keseceginiz malzemeden emin olun. Eger kesilecek malzeme zararl/toksik tozlar uretecekse, toz torbasinin veya uygun toz cekme sisteminin toz cikisina sikica baglantiigindan emin olun. Ayrica, mevcutsa toz maskesi kullanin.
Kesmeye baslamadan once, testere biçagınin tam devir hizini kazandigi onaylayin.
Calisma sirasinda testere biaginin durmasi veya anomal ses cikarmasi halinde, derhal dugmeyi KAPATIN.
Elektrik kablosunun donen testere biçagina yaklasmasini engellemeye dikkat edin.
Yuvarlak testerenin yukari veya yanaogrdu bakan biçakla kullanilmasi cok tehlikelidir. Bu tür olagan disuygulamalardan kaçınilmalidir.
Malzemeleru keserken daima emniyet gozlugu takin.
Birisi bitirdiginizde elektrik fisini prisden cekin.
-
Testere biçagini taktiktan sonra, kilit kolunun belirtilen konuma emniyeti sekilde sabitlendigi onaylayin.
-
C6U3, C6BU3, C7U3 ve C7BU3 modelleri, bir üfleyici isleviyle donatilmistir. Yine de aleti sadece üfleyici islevi icin kullanmayin. (Sek. 8)
- Kabloda centik veya czizik olmadigi n kontrl edin.
- Disini kontrol edin ve herhangi bir hasar olmadigiindan emin olun.
- Ahsap kesmek icin bir testere bicaigi kullanin.
- Aletin üzerinde görtuntulenen donus hizina esit veya daha yuksek bir görtuntulenen donus hizina sahip bir testere bicaği kullanin.
- Testereyi klavuz rayin ustunde birakmayin.
PARÇA ADLARI (Şek. 1 - Şek. 23)
| 1 | Düğme tetişi | 14 | Eğim kelebek somunu | 27 | M4 vida | 40 | Makine vidası M5x12 |
| 2 | Testere kapaşa | 15 | Firçaca kapaşa | 28 | Önceden,isaretlenmisiçizgi | 41 | Kilavuz ray adaptörü |
| 3 | Alt muhafaza kolu Sap | 45 | Begimi l'on olçek Ray Çubuş | 29 | 42 | ||
| 4 | Yarma bıçalık | 17 | Kilit,açma)düğmesi | 30 | Eğiml olmadıdağ on olçek | 43 | Çubuk(A) |
| 5 | M8 civata | 18 | Kilit kolu | 31 | Kilit Yayı | 44 | Çubuk(B) |
| 6 | Rondela(B) | 19 | Marka Tabelası | 32 | Toz toplayıci | 45 | Kelebek civata |
| 7 | Testere Bıçalık | 20 | Topuz | 33 | Kol (kisa tip) | 46 | Altık kare uzlu doketi |
| 8 | Alt Koruyucu | 21 | Kablo tutucu | 34 | M4 Vida | 47 | Montaj vidası |
| 9 | Kilavuz | 22 | Eğim kelebek civatası | 35 | M5 Vida | 48 | Ahşap talası |
| 10 | Kilavuz parçası | 23 | Eğiml kol | 36 | 6 mm Aylan anahtarı | 49 | Paralellik ayar vidası |
| 11 | Taban/Alt kılım | 24 | Kereste | 37 | Rondela(A) | 50 | Kare |
| 12 | Meyilli olçek | 25 | Is tezgahı | 38 | Kilavuz ray | 51 | Allen civata ayar vidası |
| 13 | Kilavuz böglanti elemani kelebek civatası | 26 | M8 civata Lastik dudak | 39 | Aylan anahtarı | 52 |
SEMBOLLER
DIKKAT
Aşağida, bu makine,—in kullanın semboller gÖsterilm壁纸. Makineyi kullanmadan,—once bu sembollerin ne anlama geldigrini ögrendügenizden emin olun.
| C6U3 / C6BU3 / C6UM / C6BUM / C7U3 / C7BU3 / C7UM / C7BUM : Daire testere | |
| Kullanı yaralanma riskini azaltmak icin kullanım kılıvuzunu okumalıkir. | |
| Daima koruyucu gozlük takın. | |
| Daima koruyucu kulakkıncakın. | |
| Sadece AB ülkeleri icin Elektrikli aleleri evdeki çöp kutusuna atmayın! Kullanı Ömrünü dolduran elektrikli aleler, atik elektrikli ve elektronik cihazlarla ilgili 2012/19/AB Avrupa Direktifine ve bu Direktifin ulusal kanunlar;cerevesinde uygulanma seksline güre ayın olarak toplanmali ve çevre Şartlarina uygün bir geridoğanşum tesisine gonderilmelidir. | |
| V | Anma gerilimi |
| Kesme derinligi | |
| P | Güç Gürisi |
| n0 | Yüksüz yüz |
| kg | Ağırkık (kablosuz) |
| I | AÇMA |
| O | KAPAMA |
| Elektrik fişini prizden çırın | |
| Üfleyici | |
| Yasaklanmışı eylem | |
| Sinif II alet |
STANDART AKSESUARLAR
Ana uniteye (1 unite) ilave olarak, ambalajda aagida listelenen aksesuarlar yer alir.
Testere Biagai (alete takilmis olarak) 1 Cap: 165 mm C6U3, C6BU3, C6UM, C6BUM Cap: 190 mm C7U3, C7BU3, C7UM, C7BUM
O Altigen Cubuk anahtari. 1
O Kilavuz 1
Kelebek civata. 1
Kilit Yavi 1
Kol (kisa tip) 1
Toz toplayici 1
Standart aksesuarlar haben vermeden degistirilebilir.
UYGULAMALAR
Cesitli aagac turlerin kesilmesi
TEKNIK ÖZELLİKLER
Bu makinenin teknik özellikleri, sayfa 142'deki Tabloda listelenmistir.
NOT
HiKOKI'nin surekli arastirma ve gelistirme programi nedeniyle, burada belirtilen teknik özellikler onceden haber verilmeden degistirilebilir.
MONTAJ VE ÇALISTIRMA
| Islem Şekil Sayfa | ||
| Kesme derinliginin ayarlanması | 4 143 | |
| Eğim aş,isın ayarlanması | 5 143 | |
| Yarma yüzgünayı (C6U3, C6BU3, C6UM, C6BUM) | 6 143 | |
| Yarma yüzgünayı (C7U3, C7BU3, C7UM, C7BUM) | 7 144 | |
| Aletiyalnizca üfleyici islevyile kullanmaya. (sadece C6U3, C6BU3, C7U3 ve C7BU3) | 8 144 | |
| Kilavuz parçasinayı (sadece C6U3, C6BU3, C7U3 ve C7BU3) | 9 144 | |
| Kesme çizgisı | 10 144 | |
| Kilavuzun ayarlanması | 11 144 | |
| Kablo tutucuyu kullanma | 12 144 | |
| Toz toplaycı setinin takilması | 13 144 | |
| Düzmeyle kumanda*1 | 14 144 | |
| Dik acılarda kesme | 15 145 | |
| Eğimli kesme (+45°)yönünde) | 16 145 | |
| Testere yüzgün in sokiçlmesi | 17 145 | |
| Testere yüzgün in Takilması*2 | 18 146 | |
| Kilavuz rayın kullanı*3 (sadece C6UM, C6BUM, C7UM ve C7BUM) (isteğe bögli aksesuarlar) | 19 146 | |
| Kilavuz ray adaptörün kullanı*4 (sadece C6U3, C6BU3, C7U3 ve C7BU3) (isteğe bögli aksesuarlar) | 20 147 | |
| Paraleligiaticalamak ilen altlınin ve testere yüzgün in ayarlanması (sadece C6UM, C6BUM, C7UM ve C7BUM) | 21 147 | |
| Dikeyligi korumak ilen tabanın ve testere yüzgün in ayarlanması. (sadece C6U3, C6BU3, C7U3 ve C7BU3) | 22 147 | |
| Dikeyligi korumak ilen tabanın ve testere yüzgün in ayarlanması. (sadece C6UM, C6BUM, C7UM ve C7BUM) | 23 147 | |
| Aksesuar alanin seçilmesi | - 149 |
*1 Calismayasciousadan once dugmenin dokru sekilde calistirilmasiyla aletin ACILIP KAPANDIGINDAN emin olun. Alet prize takili iken, dugme KAPATILDIGINDA testere bicaaginin durduugundan emin olun. Bazi bolgelerde 1. asamayi gerektelestirmek gerekmez.
*2 Kullanilabilir testere bicaği capi:
C6U3,C6BU3,C6UM,C6BUM 165ila162mm
C7U3,C7BU3,C7UM,C7BUM 190ila185mm
Gövde kalinligi: 1,5 mm'ye kadar, uç genişi: en az 1,9 mm
Yarma bicaigi kalinligi: 1,8 mm
3 Uzun,扭矩桔giler keserken kilavuz rayl kullanin.
Kilavuz rayin lastik dadaigi, kesilen yüzey uzerinde parçalara ayrilmayi onler. Kilavuz rayini ilk kez kullanirken, lastik dadaigi asagidaki gibi kasin: Aletin kesme derinligini maksimum olarak ve testere bicaigi acisini dok olarak (0^) ayarlayin, anahtari tamamen cekin ve yayas, sabit bir hizda kasin.
Lastik tudak kesildikten sonra, 45^ aciyla kesim icin de kullan ilabilir.
4 Kilavuz rayi kullanirken C6U3, C6BU3, C7U3 ve C7BU3 ile kullanin.
NOT
Kilavuz rayini kullanarak kesim islemi yaparken, kilavuz rayinin kalinligi artikca kesim derinliginin azalacagini unutmayin.
BAKIM VE MUAYENE
1. Testere bicaaginin muayene edilmesi
Koremis bir testere biçagl kullanilmasi verimi azaltacagindan ve olasi motor anzasina neden olacagindan, asinma fark eder etmez testere biçagini bileyin veya degistirin.
2. Montaj vidalarinin muayene edilmesi
Tum montaj vidalarini duzenli olarak muayene edin ve uygun sekilde sikilmis olduklarindan emin olun. Gevseyen vida varsa derhal skin. Aksi halde, ciddi tehlkiyeye yol acabilir.
3. Körürlerin Kontrol Edilmesi (Sekil 24)
Motorda, sarf malzemesi olan carbon firçalar kullanilir. Fazla asınan bir carbon FIRCA motor arizasina neden olabileceğinden, carbon firçalar asindigianda veya "asinma limiti" ne yaklastigianda, sekilde gürulen carbon FIRCA No ❶ ile ayni numaraya sahip yenileriyledehyistirin. Ayrica, carbon firçalari daima temiz tutun ve FIRCA tutucular icinde serbeste kayabildiklerinden emin olun.
UYARI
Kömür fircalarini yenileriyle degistirdiginizde her zaman cizimde belirtilen numarali original HiKOKI kömür fircalarini kullanin.
C6BU3, C6BUM, C7BU3 ve C7BUM modelleri icin belirtilenin disinda karbon fircalari kullanildiginda fren calismayabilir.
Frenleme etkisiz duruma geldiginde carbon körürlerini yenileriyle degistirin.
4. Komürün Değistirilmesi
Kömür kapaklarinüduz uçlu bir tornavidaylaçikardiktan sonra körürkolaylikla değistirebilirsiniz.
5. Elektrik kablosunun degişirilmesi
Eger elektrik kablosunun degistirilmesi gerekiyorsa, tehlikel bir duruma meydan vermemek icin bu islem sadece uretici tarafindan yapilmalidir.
6. Motor birimi bakimi
Motor sargisi bu aletin onemli bir parcasidir. Hasar vermekten ve temizleme yaqi veya suyu ile temastan kaçınin.
50 saatlik kullanimdan sonra, motor govdesinin havalandirma deliklerine bir hava tabancasi veya diger bir ara ile kuru hava ufleyerek motoru temizleyin (Sekil 25). Motorda toz veya parcacicik birikmesi hasara neden olacaktir.
7. Alt muhafazanin kontrlü ve bakimi
Alt muhafazanin her zaman kolayca hareket ettiiginden emin olun.
Herhangi bir ariza durumunda, alt muhafazayi derhal tamir edin.
Türkce

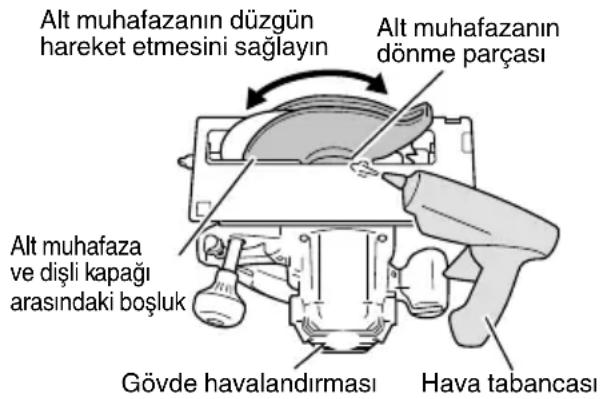

Temizleme ve bakim icin, alt muhafaza ile dislı kapagiarasindaki bosluğu ve alt muhafazanin donme parçasini hava ile temizlemek icin bir hava tabancasi vya diger bir alet kullanin. (Sekil 25).
Bunu yapmak talas ve diger partikullerin yayilmasin onlemeye yardimci olur.
Tala's veya diger partikullerin alt muhafaza civarinda birikmesi aniza veya hasara neden olabilir.
UYARI
Tozun solunmasini veya goz iritasyonunu onlemek icin alt muhafazayi, havalandirma deliklerini veya urunun diger parcalarini temizlemek icin bir hava tabancasi ya da bska bir alet kullanirken koruyucu guvenlik gozlukleri ve toz maskesi takin.
Sekil 25
UYARI
Agrila aletlerinin kullanimi ve bakimi konusunda her ülkede yururlukte alan guvenlik duzenlemelerine ve standartlarina uygun davranilmaldir.
GARANTI
HiKOKI Elektrikli Aletlerine yasalar / ülkelere özgü mevzuatlar Çerçevesinde garanti veriyoruz. Bu garantı, yanlış veya kottu kullanimdan veya normal asınma ve yapranmadan kaynaklanan ariza ve hasarlari kapsamamaktadir. Şikayet durumunda, lüften Elektrikli Aleti, seksülmemiş sekilde, bu Kullanim Kilavuzu'nun sonunda bulunan GARANTI BELGESİYLE birlikte bir HiKOKI Yetkili Servis Merkezi'ne,gonderin.
Havadan Yayilan gurultu ve titresimle ilgili bilgiler
Olçülen degerler EN62841'e gore belirlenmis ve ISO 4871'egore banyedilmistir.
Ölcülmş A-agrliklis ses gucü seviyesi: 109 dB (A)
Olçulmùs A-agrliklīs ses basinci seviyesi: 98 dB (A) Belirsislik K: 3 dB (A)
Kulak koruyucu takin.
EN62841'e gore belirlenen toplam vibrasyon degerleri (eksenli vektor toplami).
Sunta kesme:
Vibrasyon emisyon degeri a_h = 2,5m / sn^2
Belirsizlik K = 1,5 m/sn2
Beyan edilen toplam vibrasyon degeri standart bir test yontemine gore olculmustur ve bir aleti digeriyle karsilastirmak icin kullanilabilir.
Ayni zamanda, bir on maruz kalma degerlendirmesi olarak da kullanilabilitir
DIKKAT
Elektrikl aletin kullanimi sirasinda vibrasyon emisyonu, aletin kullanma sekline bagli olarak bayan edilen degerden farklik gosterreich bilir.
O Gercek kullanim kosullarindaki maruz kalma degerlendirmesini esas alarak kullaniciy koruyacak gvenlik onlemlerini belirleyin (kullanim suresine ilave olarak aletin kapatildigi ve rolantide calistigi zamanlarda calisma cevriminde yer alan tum parcalari dikkate alarak).
NOT
HiKOKI'nin surekli arastirma ve gelistirme programi nedeniyle, burada belirtilen teknik ozellikler onceden haber verilmeden degistirilebilir.
