BRUKSANVISNING AS380 NILFISK

1. Sluk for maskinen, og fjern dæ kslet (A som figur 4) fra maskinen. Fjern derefter den

1. Sluk for maskinen, og fjern dæ kslet (A

1. Sluk for maskinen, og fjern dæ kslet

3. Skru møtrikken af (37) for at fjerne knivene.

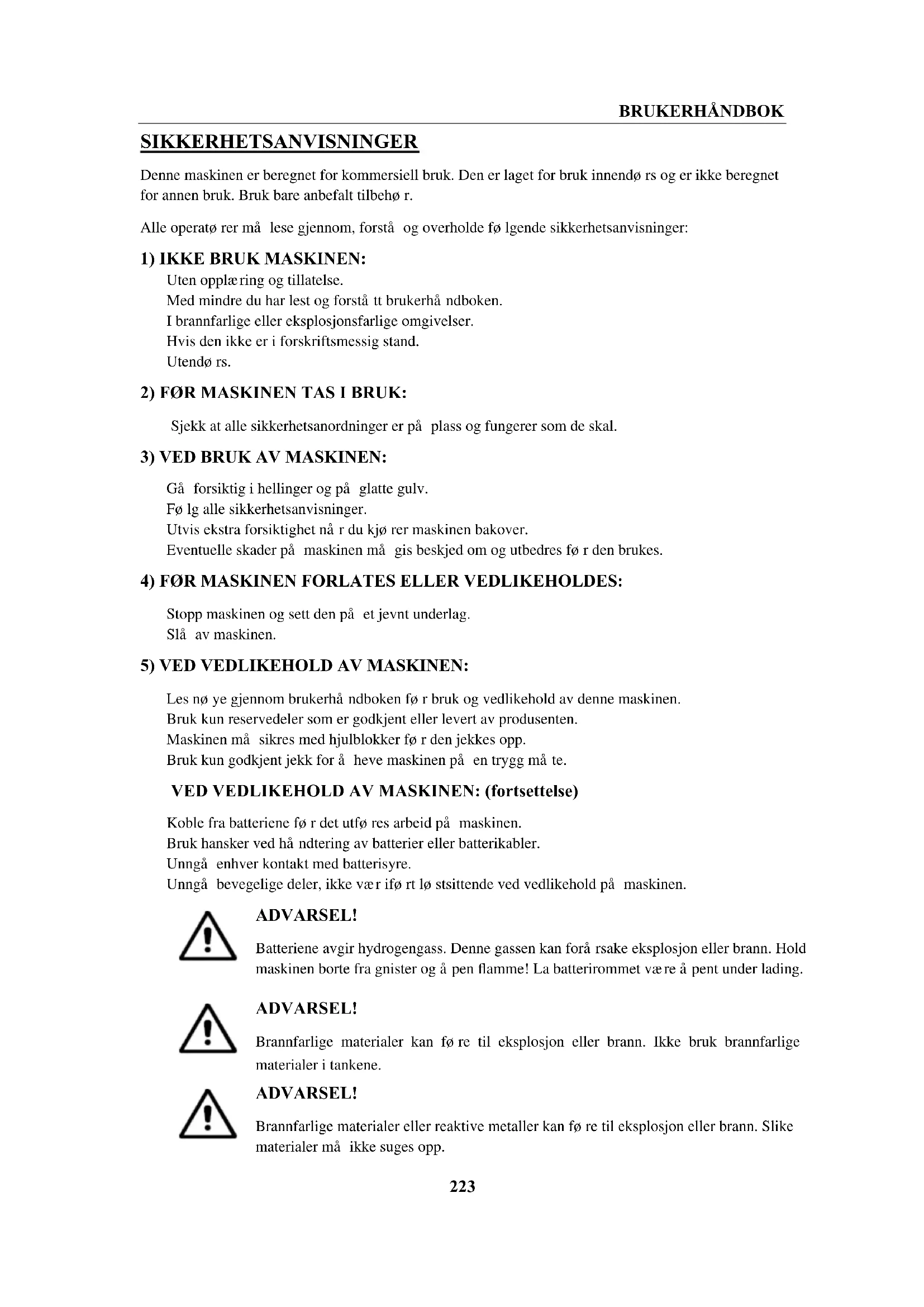

SIKKERHETSANVISNINGER Denne maskinen er beregnet for kommersiell bruk. Den er laget for bruk innendørs og er ikke beregnet for annen bruk. Bruk bare anbefalt tilbehør. Alle operatører må lese gjennom, forstå og overholde følgende sikkerhetsanvisninger:

1) IKKE BRUK MASKINEN:

Uten opplæring og tillatelse. Med mindre du har lest og forstått brukerhåndboken. I brannfarlige eller eksplosjonsfarlige omgivelser. Hvis den ikke er i forskriftsmessig stand. Utendørs.

Gå forsiktig i hellinger og på glatte gulv. Følg alle sikkerhetsanvisninger. Utvis ekstra forsiktighet når du kjører maskinen bakover. Eventuelle skader på maskinen må gis beskjed om og utbedres før den brukes.

Les nøye gjennom brukerhåndboken før bruk og vedlikehold av denne maskinen. Bruk kun reservedeler som er godkjent eller levert av produsenten. Maskinen må sikres med hjulblokker før den jekkes opp. Bruk kun godkjent jekk for å heve maskinen på en trygg måte. VED VEDLIKEHOLD AV MASKINEN: (fortsettelse) Koble fra batteriene før det utføres arbeid på maskinen. Bruk hansker ved håndtering av batterier eller batterikabler. Unngå enhver kontakt med batterisyre. Unngå bevegelige deler, ikke vær iført løstsittende ved vedlikehold på maskinen. ADVARSEL! Batteriene avgir hydrogengass. Denne gassen kan forårsake eksplosjon eller brann. Hold maskinen borte fra gnister og åpen flamme! La batterirommet være åpent under lading. ADVARSEL! Brannfarlige materialer kan føre til eksplosjon eller brann. Ikke bruk brannfarlige materialer i tankene. ADVARSEL! Brannfarlige materialer eller reaktive metaller kan føre til eksplosjon eller brann. Slike materialer må ikke suges opp.BRUKERHÅNDBOK

1. Slå av hovedbryteren (47).

2. Ta av oppsamlingstanken (2) som vist senere i håndboken.

3. Skru av bolten fra batteriene (16) og ta ut eller skift batterier.

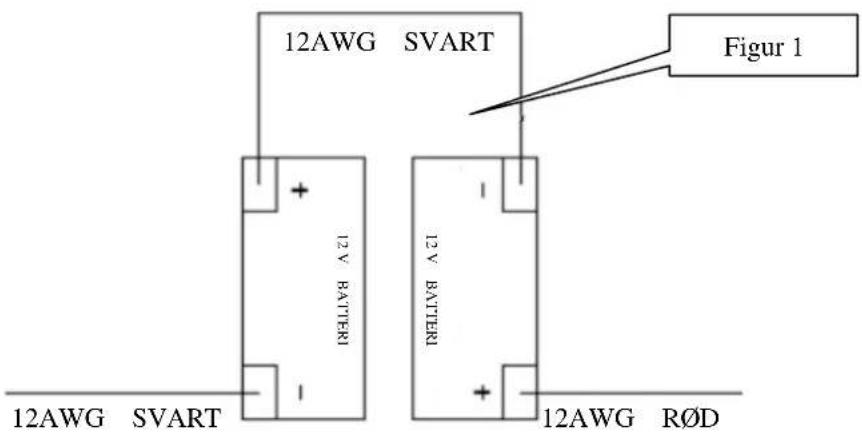

4. Sett batteriene inn i maskinen i henhold til figuren nedenfor.

5. Sett på plass oppsamlingstanken.

to +, eller - til -, når batteriene tas ut eller settes inn. Dette er svært farlig. Batterilading Lad opp batteriene (se prosedyre i delen som omhandler vedlikehold).

1. Kost eller tørrmopp gulvet som skal rengjøres.

2. Sjekk at nalen er riktig montert.

5. Sjekk at børste/pad er riktig montert.

Sette på og ta av børste/pad MERK Må settes på manuelt. Hvis motoren brukes for å sette på en børste/pad, vil den ikke låses på plass. Sørg for at tankene er tomme børsten tas av.

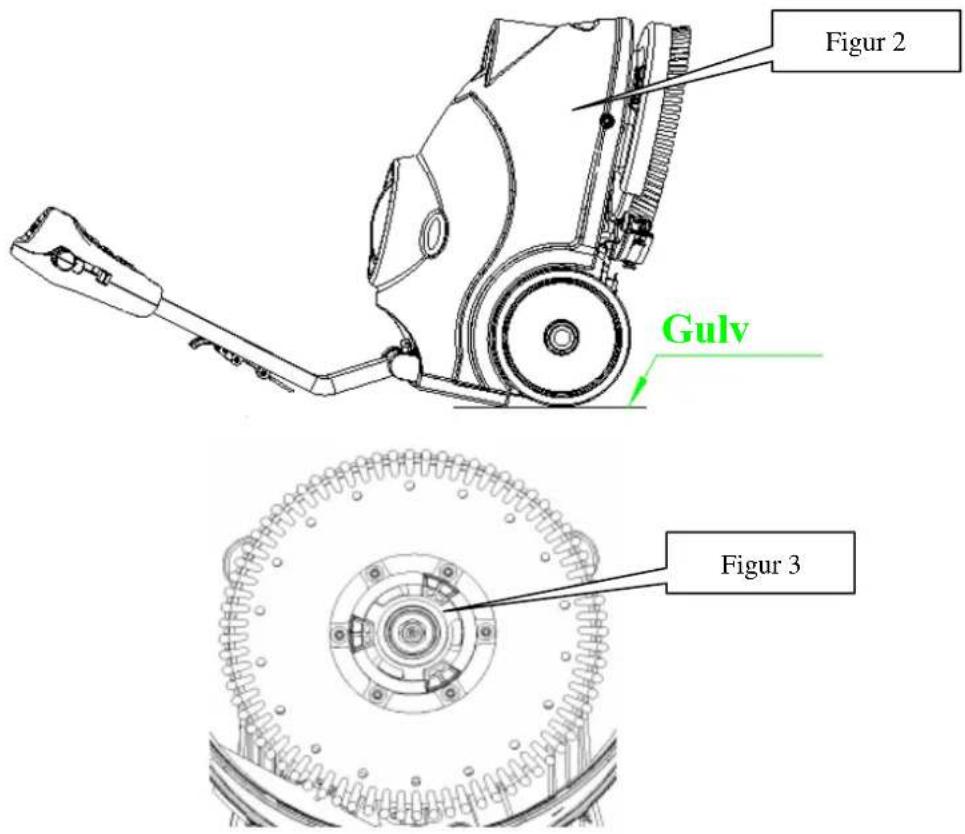

2. Legg ned maskinen i posisjonen som vis i figur 2. Trekk i nalhendelen (26) for å heve nalen (33).

4. For å ta av børste/pad, drei den med klokken til den løsner fra drivhjulnavet.

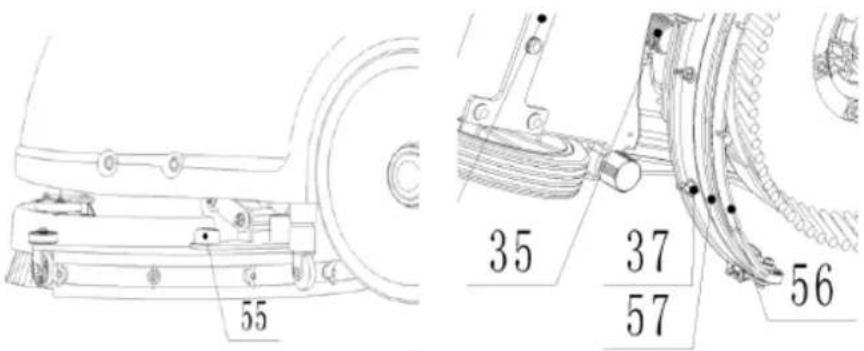

ADVARSEL! Ikke slå på maskinen når den står i posisjonen som vist nedenfor. Børste/pad kan løsne og føre til personskade. Montering av nal

1. Slå av maskinen (47).

2. Bruk nalhendelen (26) til å sette ned nalen i arbeidsposisjon.

3. Legg ned maskinen i posisjonen som vist i figur 2.

4. Løsne de to skruene (55) på nalen og skyv nalen inn i sporene på nalbrakettene.

Fylling av vanntank MERK Tanken kan fylles via et rør eller med en bøtte. Ikke fjern vannfilteret (21) ved påfylling.

1. Fyll vann på vanntanken (3) via innløpet (20) med et rør eller en bøtte.

2. Ikke fyll tanken helt full, la vannet være noen få centimeter fra kanten.

3. Vanntemperaturen må ikke overstige 40 ℃.

FORSIKTIG! Bruk bare lavtskummende og ikke-brennbare rengjøringsmidler som er beregnet for gulvrengjøringsmaskiner. Tømming av vanntanken MERK Vanntanken bør tømmes og rengjøres etter hver bruk. 1． Skru ut tappepluggen (22) i bunnen av tanken. Løsningen/vannet kan tappes i en bøtte eller ned i et sluk. 2． Skyll tanken med rent vann etter hver bruk. Dette vil hindre at det bygger seg opp kjemikalier. 3． Skru på plass tappepluggen (22). Tømming av oppsamlingstanken MERK Oppsamlingstanken bør tømmes og rengjøres etter hver bruk. 1． Drei låsen (17) for oppsamlingstanken, ta av oppsamlingstanken fra maskinen ved å løfte den etter de to sporene. Åpne lokket (1) og legg oppsamlingstanken over på siden for å tømme ut det skitne vannet i en beholder, eller skru ut tappepluggen (22) for å tømme ut vannet i en bøtte. 2． Skyll og rengjør oppsamlingstanken med rent vann etter hver bruk. 3． Sett på plass oppsamlingstanken på maskinen og drei låsen (17) for å låse tanken. MASKINDRIFT 1． Juster skyvehåndtaket til passelig høyde ved hjelp av hendelen (25). 2． Senk nalen (33) ned på gulvet med nalhendelen (26).BRUKERHÅNDBOK

3． Slå på hovedbryteren (47). 4． Slå på børstemotorbryteren (48) og vanndysebryteren (50). Lampene indikerer at bryterne er slått på. 5． Slå på sugemotorbryteren (49). Lampen indikerer at bryteren er slått på. 6． Vannstrømmen kan om nødvendig justeres manuelt med kuleventilen (31). 7． Trykk inn ett eller begge håndtakene (24), børsten vil så begynne å spinne og løsningen vil komme ut av dysen. Beveg maskinen og start rengjøringen. MERK Hvis batteriindikatoren (51) lyser grønt, kan maskinen brukes. Hvis den er gul eller rød, må batteriene lades. FORSIKTIG! Før børsten løftes, slå den av ved å trykke på børstebryteren (47). FORSIKTIG! Ved rengjøring svært skitne gulv, kan dette føre til at maskinen ikke fungerer som den skal. Indikatorer for børstemotor og sugemotor på betjeningspanelet (46) vil blinke samtidig. Dette indikerer at maskinen er overbelastet. Slå av alle bryterne på betjeningspanelet (46). FORSIKTIG! Ikke bruk maskinen med når batteriene er utladet, for å unngå skade på batteriene og redusert batterilevetid.

ETTER BRUK AV MASKINEN

Etter rengjøringen gjøres følgende maskinen forlates: 1． Fjern børste/pad-holder. 2． Tøm og tørk tankene med væske. 3． Gjennomfør daglig vedlikehold (se delen som omhandler vedlikehold). 4． Sett maskinen til lagring på et rent og tørt sted, med sammen med børste/pad-holderen og nalen. 5． Hvis maskinen lagres på et sted der temperaturen kan falle under frysepunktet, sørg for å tømme ut all væske fra maskinen før den settes til lagring. Skader forårsaket av temperaturer under frysepunktet vil ikke bli dekket av garantien.

INAKTIVITET OVER EN LENGRE PERIODE

Hvis maskinen ikke skal brukes på 30 dager eller mer, må følgende gjøres:

1. Gjennomfør trinnene som beskrevet under "Etter bruk av maskinen".

2. Koble fra batterikontakten.

VEDLIKEHOLD Korrekt og regelmessig vedlikehold av maskinen bidrar til maks levetid og driftssikkerhet. Følgende tabell viser planlagt vedlikehold. De oppgitte intervallene kan variere alt etter arbeidsforholdene, og må fastsettes av den som har ansvaret for vedlikeholdet. ADVARSEL! Vedlikeholdsarbeid må gjøres med maskinen slått av og kabel for batterier/batterilader frakoblet. Les også nøye gjennom kapittelet "Sikkerhet". Alle planlagte eller ekstraordinære vedlikeholdsprosedyrer må utføres av kvalifisert personell eller etBRUKERHÅNDBOK

autorisert servicesenter. Denne håndboken beskriver kun de generelle og vanlige vedlikeholdsprosedyrene. For andre vedlikeholdsprosedyrer som ikke er beskrevet i vedlikeholdsplanen, henvises det til servicehåndboken som kan fås hos våre servicesentre. VEDLIKEHOLDSPLAN Prosedyre Daglig, etter bruk av maskinen Ukentlig Halvårlig Årlig Batterilading Rengjøring av nal Rengjøring av børste Rengjøring av sugefilter med flottør, sjekk av tetning på dekselet Sjekk og skift av nal Rengjøring av vannfilter Rengjøring av avløpsvannfilter Sjekk av stramhet på skruer og mutre (1) Smøring av roterende deler (1) Sjekk/utskifting av kullbørste for børste/pad-holder (2) Sjekk/utskifting av kullbørste for sugemotor (2) (1) Pluss etter de 8 første driftstimene (2) Denne vedlikeholdsprosedyren skal utføres av et autorisert Viper servicesenter. BATTERILADING MERK Batteriene må lades når den gule eller røde lampen (51) lyser, eller etter hver arbeidssyklus. FORSIKTIG! Levetiden på batteriene vil være lengre dersom batteriene holdes oppladet. FORSIKTIG! Hvis maskinen ikke er utstyrt med innebygd batterilader, må det brukes en ekstern batterilader som er kompatibel med batteriene i maskinen. ADVARSEL! Bruk en lader som er godkjent av Viper for å lade batteriene. ADVARSEL! Vær oppmerksom at det ved lading av våtbatterier, kan oppstå batterivæskelekkasje. Batterivæsken er etsende. Hvis den kommer i kontakt med hud eller øyne, skyll grundig med vann og kontakt lege.BRUKERHÅNDBOK

3. Ta av oppsamlingstanken (2), slik at du kommer til batterirommet.

begynner å lyse når ladingen er ferdig.

6. Når ladingen er ferdig, koble først ladekabelen fra stikkontakten og deretter fra maskinen.

7. Sett på plass oppsamlingstanken.

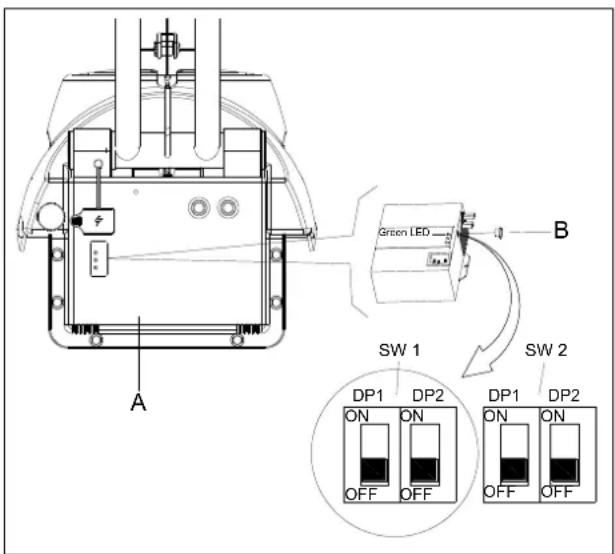

MERK For ytterligere informasjon om bruk av batteriladeren (29), se de relevante avsnittene for dette. Påmontering av batterilader (SPE)

1. Sørg for at maskinen er avslått, deretter fjerner du dekselet

sett med DIP-brytere på denne laderen (SW1 og SW2).

Kun DP1 til DIP-bryteren på SW2 har effekt på ladningen i henhold til tabellen nedenfor. Alle andre brytere skal alltid væ re avslått (OFF). SW2 DP1 LADEPROFIL LED-STATUS NÅR LADEREN ER PÅSLÅTT (ON) ON IUIa-AGM for Discover AGM-batterier Rød LED blinker 2 ganger OFF IU0U-AGM/GEL fra andre produsenter (standardinnstilling) Grønn LED blinker 2 ganger ADVARSEL! Ikke foreta påmontering av batterilader uten fagtrening. Figur 4 SW 1 SW 2 OFF

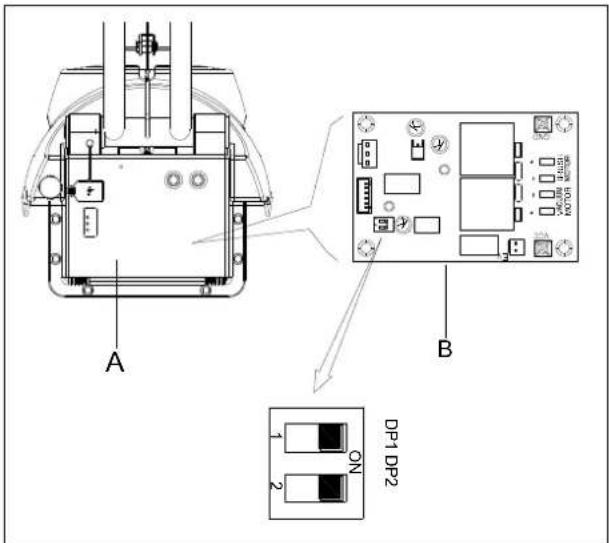

B230 ADVARSEL! Ikke foreta montering av PCBA uten fagtrening. Figur 5 Fremgangsmåte for batteriutladning

1. Sørg for at maskinen er avslått, deretter

du ser nedenfor. Den brukes til å definere spenningen på batteriets utladning. DP1 DP2 Batteritype Dashboard LED-status når påslått/aktiv ON OFF Discover-EV Grønn & Rød LED blinker 2 ganger ON ON GEL/AGM (standard) Grønn & Rød LED blinker 2 ganger

Påmontering av batterilader (Power First)

1. Sørg for at maskinen er avslått, deretter fjerner

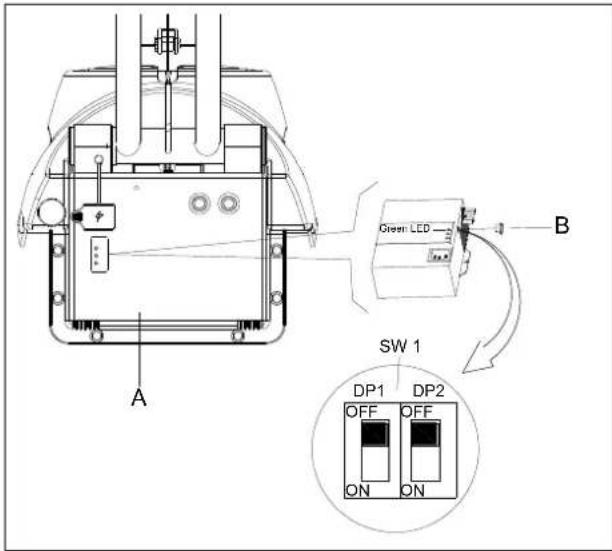

på ladningen i henhold til tabellen nedenfor. Alle andre brytere skal alltid væ re avslått (OFF). ADVARSEL! Ikke foreta påmontering av batterilader uten fagtrening. Figur 4.1 SW 1

MERK Nalen må være ren, og nalbladene må være i god stand for å kunne gi et godt resultat. ADVARSEL! Det anbefales å bruke vernehansker ved rengjøring av nalen, da det kan være skarpe gjenstander i den.

3. Skru ut de seks vingemutrene (37) for å ta av nalbladene.

4. Sjekk fremre/bakre nalblader skader. Hvis de ikke er i god stand, må de enten skiftes eller snus.

5. Sett på plass nalen i motsatt rekkefølge.

RENGJØRING AV BØRSTE/PAD

FORSIKTIG! Det anbefales å bruke vernehansker ved rengjøring av børste/pad, da det kan være skarpe gjenstander til stede.

1. Ta av børste/pad som beskrevet under delen som omhandler bruk av maskinen.

2. Rengjør og vask børste/pad med vann og rengjøringsmiddel.

3. Sjekk om børstehårene for slitasje, skift børsten etter behov.

4. Sjekk pad-en for slitasje, skift den ut etter behov.

FORSIKTIG! Det anbefales å bruke vernehansker ved rengjøring av tank- og sugesystemet, da det kan være skarpe gjenstander til stede.

1. Flytt maskinen til et sted for tømming.

2. Slå av hovedbryteren (47).

3. Ta av oppsamlingstanken (2), rengjør og skyll både vanntanken og oppsamlingstanken, og tøm ut

4. Ta av alle sugedeler, tetninger og filtre, rengjør dem og sett dem tilbake på plass.

5. Sjekk pakningsringen på lokket for oppsamlingstanken og gummitetningen (18) mellom de to tankene,

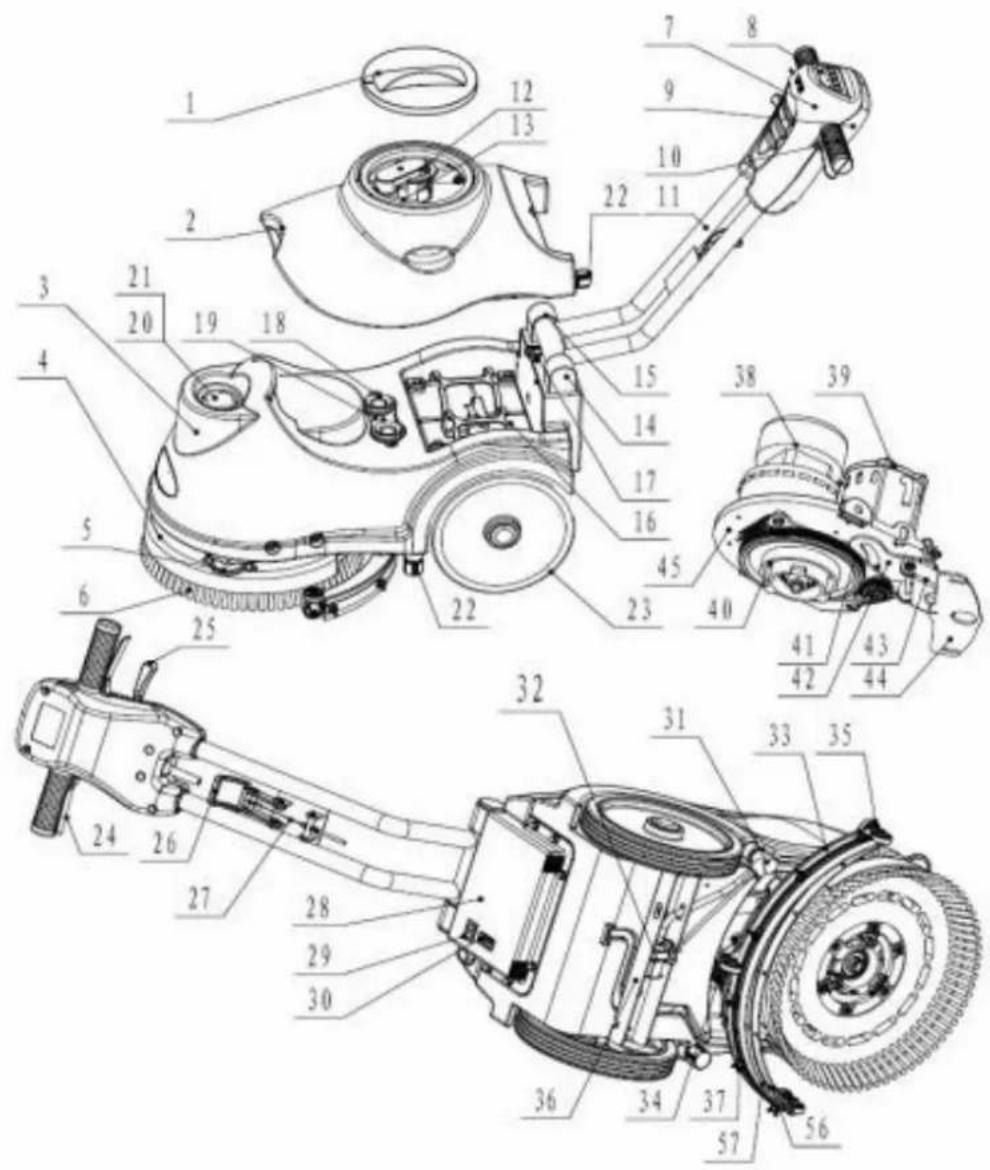

1. Lokk på oppsamlingstank

14. Venstre posisjonering

15. Høyre posisjonering

24. Høyre og venstre håndtak

25. Hendel for rotering av håndtak

31. Hendel for justering av vannstrøm

42. Nalrotasjonsplate

Maskinens lengde x bredde x høyde 770 x 500 x 550 mm Kapasitet på vanntank 15L Kapasitet på oppsamlingstank 15L Hjuldiameter 254 mm Børstemotor 24V 250W Sugemotor 24V 250W Elektromagnetisk ventil 24V Maks stigningsgrad 2% Lydnivå 65 dBA Batterier (2 x 12V) 24V 33Ah/20h Lengde på strømkabel / Batteridimensjoner 196 x 130 x 175mm Arbeidskapasitet, opp til 800 mm H

Rengjøringsområde 750 m

/time Nalbredde 490 mm Børstediameter 380 mm Børsteturtall 150 o/min Lader Inngang 100-240 VAC, 50-60 Hz Utgang 24 VDC, 5A Maskinvekt 60 kg Maskinvekt (med lader og pakke) 65 kg Emballasjedimensjoner 780 x 145 x 590 mm Børstetrykk 20 kg BRUKERHÅNDBOK235 FEILSØKING Problem Mulig årsak Løsning Maskinen fungerer ikke, indikatoren (51) lyser ikke Batterikontakten er frakoblet Koble til Batteriene er helt utladet Lad opp batteriene Strømledningen er ikke tilkoblet Koble til Maskinen fungerer ikke, indikatoren (51) lyser rødt Batteriene er utladet Lad opp batteriene Børstemotoren fungerer ikke, indikatoren (52) lyser ikke Feil på PCB eller knappen Skift PCB eller betjeningspanel Børstemotoren fungerer ikke, indikatoren (52) blinker Dekkmotoren er overbelastet Bruk mildere børster som er egnet for gulvet som skal rengjøres Det er fremmedlegemer (sammenfiltrede tråder, etc) som hindrer børsten fra å gå rundt Rengjør børstenavet Sugemotoren fungerer ikke, indikatoren (53) lyser ikke Feil på PCB eller knappen Skift PCB eller betjeningspanel Sugemotoren fungerer ikke, indikatoren (53) blinker Sugemotoren er overbelastet Sjekk sugemotoren Svak sugekraft Oppsamlingstanken er full Tøm oppsamlingstanken Slangen er koblet fra nalen Koble til Vakuumsystemet er tett Rengjør eller sjekk Nalen er skitten, eller nalbladene er slitt eller skadet Rengjør og sjekk nalen Oppsamlingstanken er ikke tett Lås låsen (17) Tanklokket er ikke skikkelig lukket, eller pakningsringen er skadet Lukk lokket skikkelig eller skift pakningsringen Væskestrømmen er for lav Vannfilteret er tilsmusset Rengjør filteret Vanntanken er tom Fyll tanken Reguleringsventilen for vannstrømmen (31) er tett Rengjør ventilen Vannløsningen er skitten Tøm ut løsningen, rengjør vanntanken og fyll på ren løsning Nalen etterlater seg merker på gulvet Det er smuss under nalbladene Fjern smusset Nalbladene er slitt, sprukket eller revet Skift nalbladene
