Tuotetyyppi	Ammattikäyttöön tarkoitettu lattianpesukone sisätiloihin
Merkki ja malli	Nilfisk AS380
Mitat (P x L x K)	680 x 500 x 550 mm
Käyttöpaino	60 kg (bruttopaino 65 kg)
Liuossäiliön tilavuus	15 L
Keräyssäiliön tilavuus	15 L
Akun tyyppi	Lyijyakku (AGM/GEL) – 2 x 12 V
Akun jännite	24 V
Akun kapasiteetti	35 Ah (C20)
Harjamoottori	24 V – 250 W
Imumoottori	24 V – 300 W
Harjapaine	20 kg
Harjan nopeus	150 kierr./min
Harjan halkaisija	380 mm
Työleveys (kaavari)	480 mm
Puhdistusteho	450 m²/h
Äänitaso	64 dBA
Laturin syöttö	100 – 240 V AC, 50/60 Hz, lähtö 24 V DC 5 A
Maksimikaltevuus	2 %
Pyörän halkaisija	254 mm
Luokka	Lattianpesukone
Käyttö	Ammattikäyttö, vain sisätiloihin

Usein kysytyt kysymykset - AS380 NILFISK

Kuinka purkaa laite pakkauksesta ja tarkistaa sen sisältö?

Tarkista pahvilaatikko mahdollisten vaurioiden varalta. Varmista seuraavien osien läsnäolo: laite, molemmat akut, kaavari, lattianpesukoneen käyttöohje, akkulaturin käyttöohje, vahvistuskaapelit (tarvittaessa) ja harjan tai tyynyn vetäjä.

Kuinka asentaa akut Nilfisk AS380 -laitteeseen?

Sammuta pääkytkin (4E). Irrota keräyssäiliö (2) ohjeen mukaisesti. Irrota akkujen navat (16), asenna akut laitteeseen kaavion mukaisesti. Kiinnitä navat, aseta säiliö takaisin paikalleen ja lataa akut täyteen ennen ensimmäistä käyttöä.

Kuinka täyttää liuossäiliö?

Avaa täyttökorkki (20) ja kaada puhdasta vettä (lämpötila ≤ 40 °C) sopivan pesuaineen kanssa. Älä täytä täyteen: jätä muutama senttimetri reunan alle. Käytä palamattomia tuotteita räjähdysvaaran välttämiseksi.

Kuinka tyhjentää keräyssäiliö?

Avaa salpa (1E) ja irrota keräyssäiliö. Avaa kansi (1) ja kaada likainen vesi sopivaan astiaan. Voit myös ruuvata irti tyhjennystulpan (22) veden valuttamiseksi. Huuhtele säiliö puhtaalla vedellä jokaisen käytön jälkeen.

Mitkä ovat lattianpesukoneen käyttövaiheet?

1. Aseta kahva mukavalle korkeudelle. 2. Laske kaavari (33) vivulla (26). 3. Kytke pääkytkin (4E) päälle. 4. Kytke harjamoottori (4A) ja liuos (50) päälle. 5. Kytke imumoottori (4H) päälle. 6. Säädä liuosvirtausta (31). 7. Vedä liipaisimista (24) käynnistääksesi harjaa ja liiku eteenpäin. Noudata turvallisuusohjeita erityisesti kaltevilla pinnoilla.

Kuinka ladata akut oikein?

Sammuta laite. Avaa akun kansi. Kytke laturi pistorasiaan (100-240 V) ja liitä latauskaapeli laitteen liitäntään. LED-valo syttyy; vihreä valo osoittaa akun olevan ladattu. Irrota ensin pistorasia ja sitten laitteen liitin. Sulje kansi. Älä säädä laturia ilman ammattikoulutusta.

Kuinka puhdistaa lattianpesukoneen kaavari?

Sammuta laite. Kallista se vinossa asentoon (kuva 2) ja nosta kaavari vivulla (26). Puhdista kaavari vedellä ja pesuaineella. Tarkista terän kunto: jos se on halkeillut tai kulunut, vaihda se. Irrota irrotaksesi pallomutterit (3E). Kokoa päinvastaisessa järjestyksessä.

Mitä tehdä, jos laite ei käynnisty (merkkivalo (51) sammunut)?

Tarkista, että akkuliitin on kunnolla kytketty. Jos ei, kytke se. Varmista, että akut eivät ole täysin tyhjentyneet: lataa ne. Tarkista myös virtajohto. Jos merkkivalo (51) palaa punaisena, akut ovat tyhjät, lataa ne.

Kuinka määrittää akkujen latausprofiili?

Huomio: Tämä toimenpide vaatii ammattikoulutusta. Katkaise laitteesta virta, irrota kansi ja poista laturin musta suojus. DIP-kytkimet (SW1/SW2) mahdollistavat profiilin valinnan: ON Discover AGM -akuille (punainen LED vilkkuu kahdesti), OFF muiden valmistajien GEL/AGM-akuille (vihreä LED vilkkuu kahdesti). Katso käyttöohjeen taulukkoa.

Mistä löytää täydellinen käyttöohje ja varaosia?

Täydellinen käyttöohje on ladattavissa ilmaiseksi PDF-muodossa osoitteesta notice-facile.com. Varaosia varten ota yhteyttä valtuutettuun Nilfisk-huoltoon tai tutustu huolto-oppaaseen. Käytä ainoastaan valmistajan hyväksymiä osia turvallisuuden ja suorituskyvyn takaamiseksi.

KÄYTTÖOHJE AS380 NILFISK

Me, Nilfisk täten vakuutamme omalla vastuulla, että edellä mainittu tuote on yhdenmukainen seuraavien direktiivien ja standardien mukaisesti

3A. OBkuumsystemmotor

3H. Oürstenmotor

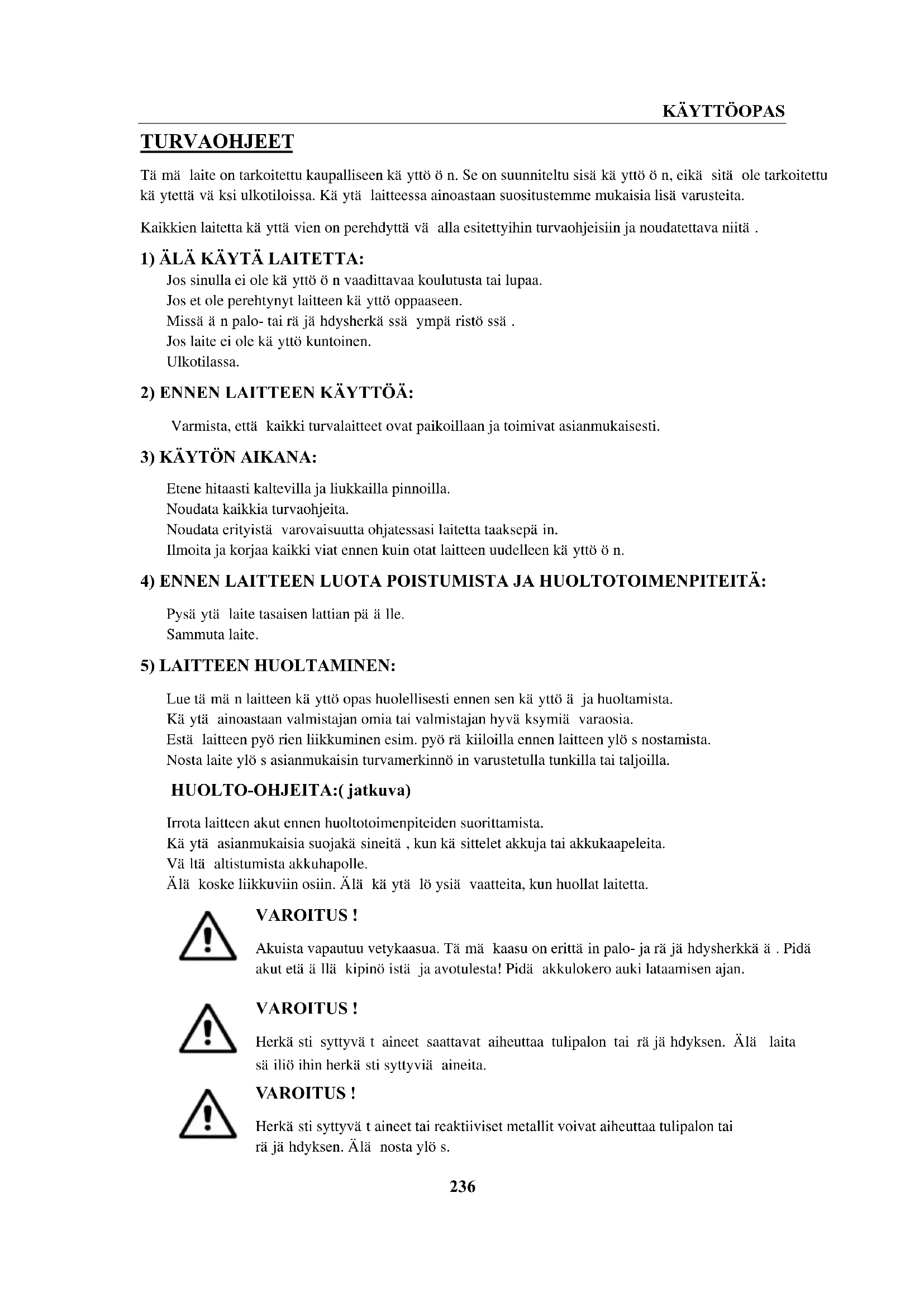

Tä mä laite on tarkoitettu kaupalliseen kä yttö ö n. Se on suunniteltu sisä kä yttö ö n, eikä sitä ole tarkoitettu kä ytettä vä ksi ulkotiloissa. Kä ytä laitteessa ainoastaan suositustemme mukaisia lisä varusteita.

Kaikkien laitetta kä yttä vien on perehdyttä vä alla esitettyihin turvaohjeisiin ja noudatettava niitä.

1) ÄLÄ KÄYTÄ LAITETTA:

Jos sinulla ei ole kä yttö ö n vaadittavaa koulutusta tai lupaa.

Jos et ole perehtynyt laitteen kä yttö oppaaseen.

Missä ä n palo- tai rä jä hdysherkä ssä ympä ristö ssä .

Jos laite ei ole kä yttö kuntoinen.

Ulkotilassa.

2) ENNEN LAITTEEN KÄYTTÖÄ:

Varmista, että kaikki turvalaitteet ovat paikoillaan ja toimivat asianmukaisesti.

3) KÄYTÖN AIKANA:

Etene hitaasti kaltevilla ja liukkailla pinnoilla.

Noudata kaikkia turvaohjeita.

Noudata erityistä varovaisuutta ohjatessasi laitetta taaksepä in.

Ilmoita ja korjaa kaikki viat ennen kuin otat laitteen uudelleen kä yttö ö n.

4) ENNEN LAITTEEN LUOTA POISTUMISTA JA HUOLTOTOIMENPITEITÄ:

Pysä ytä laite tasaisen lattian pä ä lle.

Sammuta laite.

5) LAITTEEN HUOLTAMINEN:

Lue tä mä n laitteen kä yttö opas huolellisesti ennen sen kä yttö ä ja huoltamista.

Kä ytä ainoastaan valmistajan omia tai valmistajan hyvä ksymiä varaosia.

Estä laitteen pyö rien liikkuminen esim. pyö rä kiiloilla ennen laitteen ylö s nostamista.

Nosta laite ylö s asianmukaisin turvamerkinnö in varustetulla tunkilla tai taljoilla.

HUOLTO-OHJEITA:(jatkuva)

Irrota laitteen akut ennen huoltotoimenpiteiden suorittamista.

Kä ytä asianmukaisia suojakä sineitä, kun kä sittelet akkuja tai akkukaapeleita.

Vä ltä altistumista akkuhapolle.

Älä koske liikkuviin osiin. Älä kä ytä lö ysiä vaatteita, kun huollat laitetta.

VAROITUS!

Akuista vapautuu vetykaasua. Tä mä kaasu on erittä in palo- ja rä jä hdysherkkä ä . Pidä akut etä ä llä kipinö istä ja avotulesta! Pidä akkulokero auki lataamisen ajan.

VAROITUS!

Herkä sti syttyvä t aineet saattavat aiheuttaa tulipalon tai rä jä hdyksen. Älä laita sä iliö ihin herkä sti syttyviä aineita.

VAROITUS!

Herkä sti syttyvä t aineet tai reaktiiviset metallit voivat aiheuttaa tulipalon tai rä jä hdyksen. Älä nosta ylö s.

KÄYTTÖÖNOTTO- JA ASENNUSOHJEET

PAKKAUKSEN PURKAMINEN

Ennen pakkauksen purkamista tarkista sen ulkopinnat mahdollisten vaurioiden varalta. Ilmoita havaituista vaurioista välittömästi pakkauksen kuljettaneelle taholle.

Varmista, että pakkaus sisä ltä ä kaikki seuraavat tuotteet:

1. Laite
2. Akut (2 kpl.)
3. Imulastan runko
4. Pesu- ja kuivauskoneen kä yttö opas
5. Sä hkö kä yttö isen laturin kä yttö opas (mikä li tuotteeseen kuuluu laturi)
6. Laturista akkuun kytkettä vä latausjohto (mikä li tuotteeseen kuuluu laturi)
7. Harjan tai laikan kiinnityslevy (mikä li kuuluu tuotepakettiin)

AKKUJEN IRROTTAMINEN JA KYTKEMINEN

1. Sammut laitteen virtakytkin (47).
2. Irrota laitteen likavesisä iliö (2) asianmukaisessa kappaleessa esitetyn ohjeen mukaan.
3. Irrota akkujen (16) kiinnityspultti ja poista tai vaihda akut.
4. Asenna ja kytke akut paikalleen alla esitetyn kaavion mukaan.
5. Aseta likavesisä iliö takaisin paikalleen.

VAROITUS!

Älä kytke plusmerkillä varustettua johtoa plusnapaan, tai miinusmerkillä varustettua johtoa miinusnapaan irrottamisen tai asennuksen aikana, sillä tä mä aiheuttaa suuren vaaran.

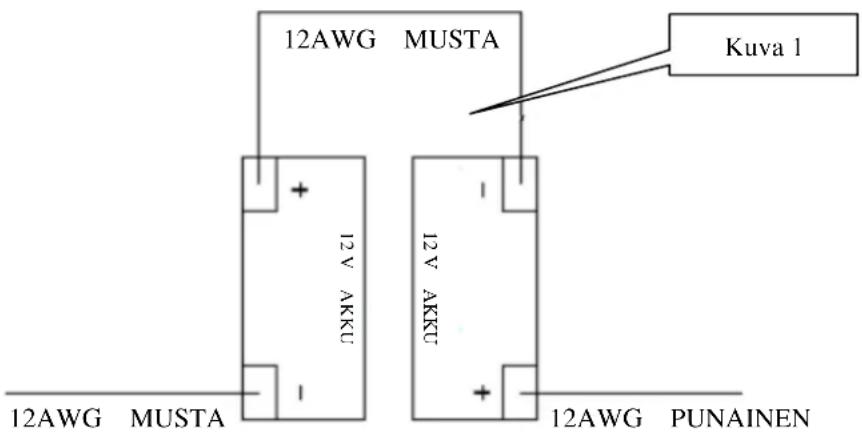

12AWG MUSTA Kuva 1 12V AKXU 12V AKXU 12AWG MUSTA 12AWG PUNAINEN

Akun lataaminen

Lataa akut (kts. ohje tä mä n oppaan kohdasta Huolto).

KÄYTTÖÖNOTTO

Käyttöä edeltävät toimenpiteet

1. Poista ylimä ä rä inen pö ly puhdistettavasta lattiasta mopilla tai harjalla.
2. Varmista, että imulasta on asennettu asianmukaisella tavalla.
3. Laske imulasta (33) kiinni lattiaan laskukytkimellä (26).

4. Varmista, että akut on ladattu tä yteen (kts. kohta Akkujen lataaminen).

5. Varmista, että harja/laikka on asennettu asianmukaisella tavalla.

HARJAN/LAIKAN KIINNITYSLEVYN KIINNITTÄMINEN JA IRROTTAMINEN

HUOMAUTUS

Asennus tulee suorittaa kä sin. Automaattinen asennus aiheuttaa kulumia harjainosaan. Varmista, että laitteen nestesä iliö t ovat tyhjä t ennen kuin irrotat harjainosan.

1. Kytke laite pois på ä ltä.
2. Aseta laite nojaamaan taaksepä in kuvassa 2 esitetyllä tavalla. Nosta imulasta (33) ylö s laskukytkimestä (26).
3. Aseta harjan tai laikkapä ä n kiinnityslevy harjainosan kiinnityspä ä hä n ja pyö ritä sitä vastapä ivä ä n, kunnes se lukittuu paikalleen (kts. kuva 3).
4. Irrottaaksesi harja/laikkapä ä n, pyö ritä sitä myö tä på ivä ä n, kunnes se irtoaa harjainosan kiinnityspä ä stä .

VAROITUS!

Älä kytke laitteeseen virtaa sen ollessa alla esitetyssä asennossa. Harja/laikkapää saattaisi irrota ja aiheuttaa henkilö vahingon.

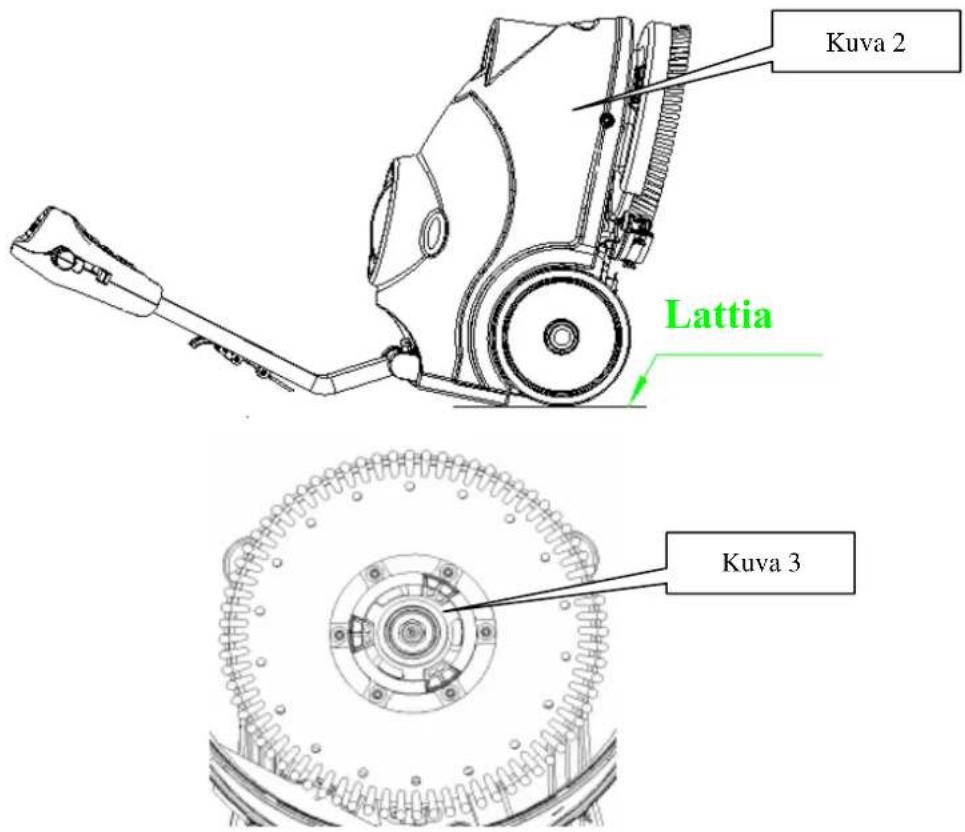

Kuva 2 Lattia Kuva 3

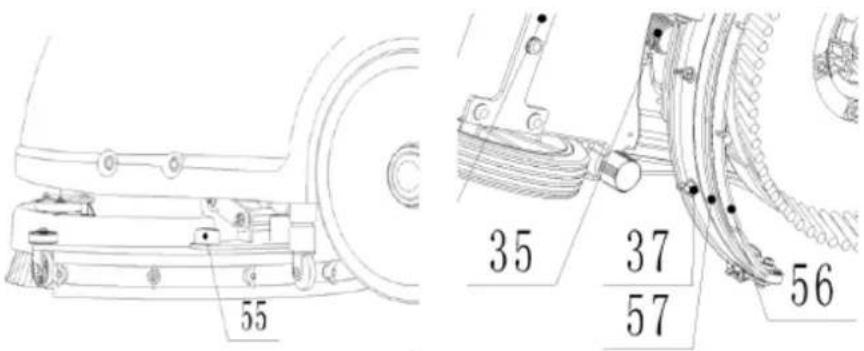

Imulastan asentaminen

1. Kytke laite pois på ä ltä (47).
2. Laske imulastan laskukytkin (26) alas "työ asentoon".
3. Aseta laite kuvassa 2 esitettyyn asentoon.
4. Irrota imulastan kiinnittimet (55) ja työ nnä lasta imulastan rungossa oleviin uriin.
   Kiristä kiinnittimet takaisin paikoilleen huolellisesti (jos purat laitetta, avaa kiinnittimet kokonaan).
5. Vaihtaaksesi taemman tai edemmä n lastan (56/57), avaa siipimutterit (37).

55 35 37 57 56

Pesunestesäilion täyttäminen

HUOMAUTUS

Sä iliö voidaan tä yttä ä joko ä mpä rillä tai letkulla. Ä lä poista pesunesteen suodatinta (21) tä ytö n ajaksi.

1. Tä ytä pesunestesä iliö (3) tä yttö aukon (20) kautta ä mpä rillä tai letkulla.

2. Lopeta tä yttä minen, kun veden pinta on muutaman sentin sä iliö n ylä reunasta.

3. Veden lä mpö tilan ei tule olla yli 40 °C.

HUOMIO!

Kä ytä ainoastaan automaattisiin lattianpesukoneisiin tarkoitettuja, vä hä n vahtoavia ja syttymä ttö miä pesuaineita.

Pesunestesäiliön tyhjentäminen

HUOMAUTUS

Pesunestesäiliö tulee tyhjentää ja puhdistaa jokaisen käyttökerran jälkeen.

1. Avaa sä iliö n pohjassa olevan tyhjennysventtiilin tulppa (22). Anna pesunesteen/veden valua ä mpä riin tai lattiakaivoon.

2. Huuhtele pesunestesäiliö puhtaalla vedellä jokaisen käyttökerran jälkeen. Näin toimimalla vä ltä t kemikaalien kertymisen sä iliö ö n.

3. Aseta tyhjennysventtiilin tulppa (22) takaisin paikalleen.

Likavesisäiliön tyhjentäminen

HUOMAUTUS

Likavesisäiliö tulee tyhjentää ja puhdistaa jokaisen käyttökerran jälkeen.

1. Avaa pesunestesä iliö n kiinnityssalpa (17), tartu sä iliö n reunoissa oleviin aukkoihin ja nosta sä iliö pois laitteen pä ä ltä . Avaa sä iliö n kansi (1). Kä ä nnä sä iliö ylö salaisin, jotta saat likaveden valutettua asianmukaiseen astiaan, tai avaa sä iliö n tyhjennysventtiilin tulppa (22) ja ohjaa likavesi letkulla ä mpä riin.

2. Huuhtele likavesisäiliö puhtaalla vedellä jokaisen käyttökerran jälkeen.

3. Aseta säiliö takaisin laitteen päälle, ja lukitse se paikalleen sulkemalla kiinnityssalpa (17).

KÄYTTÖ

1. Aseta laitteen ohjainkahvat sopivalle korkeudelle painamalla säätövipua (25).

2. Laske imulasta (33) lattialle painamalla imulastan laskukytkin (26) alas.

3. Kytke virtakytkin (47) pä ä lle.

4. Kytke harjamoottorin kytkin (48) ja pesunestekytkin (50) päälle. Asianmukainen merkkivalo syttyy.
5. Kytke imumoottorin virtakytkin (49) päälle. Asianmukainen merkkivalo syttyy.
6. Mikäli tarpeen, säädä vedensyöttöä palloventtiilistä (31) käsin.
7. Nosta yksi tai molemmat käyttökytkimet (24). Harja alkaa nyt pyörimään ja pesuneste virtaamaan harjan alle. Ohjaa laitetta ja aloita lattian puhdistaminen.

HUOMAUTUS

Akun merkkivalon (51) ollessa vihreä, laite on käyttövalmiudessa. Jos merkkivalo on keltainen tai punainen, sinun on ladattava laitteen akut.

HUOMIO!

Ennen kuin nostat harjan ylö s, sammuta se painamalla virtakytkintä (47).

HUOMIO!

Erittäin haastava lattiapinta saattaa aiheuttaa laitteeseen toimintahäiriön. Mikäli näin käy, laiteen ohjauspaneelissa olevat (46) harjamoottorin ja imujä rjestelmän merkkivalot alkavat vilkkumaan samanaikaisesti. Laitteen moottori on tä llö in ylikuormittunut.

Sinun tulee tä llö in kytkeä kaikki ohjauspaneelin (46) kytkimet pois pä ä ltä.

HUOMIO!

Ä lä kä ytä laitetta silloin, kun laitteen akut ovat lä hes tyhjä t, sillä tä llainen kä yttö saattaa vaurioittaa akkuja ja lyhentä ä niiden kä yttö ikä ä.

KÄYTÖN JÄLKEEN

Kun lopetat työ skentelyn, suorita seuraavat toimenpiteet ennen laitteen luota poistumista:

1. Irrota harja/laikkapä ä .
2. Tyhjennä ja puhdista laitteen nestesä iliö t.
3. Suorita päivittäiset huoltotoimenpiteet (kts. tämän oppaan kohta Huolto).
4. Säilytä laitetta puhtaassa ja kuivassa paikassa, yhdessä harjan/laikkapään ja imulastan kanssa.
5. Mikäli säilytät laitetta tilassa, jonka lämpötila saattaa laskea nollan asteen alapuolelle, tyhjennä kaikki nesteet laitteen sisä ltä . Laiteen takuu ei korvaa mitä ä n jä ä tymisestä aiheutuneita vahinkoja.

PITKÄAIKAINEN VARASTOINTI

Mikä li laitetta ei tulla kä yttä mä ä n yli 30 pä ivä ä n, suorita seuraavat toimenpiteet:

1. Suorita kohdassa "Kä ytö n jä lkeen" esitetyt toimenpiteet.
2. Irrota akun liitin.

HUOLTO

Jotta laite toimisi hyvin ja turvallisesti mahdollisimman pitkään, sitä tulee huoltaa säännöllisesti ja asianmukaisella tavalla. Alla olevassa taulukossa on esitetty huoltotoimenpiteiden suoritusaikataulu. Huoltotoimenpiteet saattavat olla tarpeen myös taulukossa esitettyä useammin, mikäli laitetta käytetään erityisen vaativissa oloissa. Huollosta vastaavan henkilön tulee suunnitella huoltoaikataulu olosuhteiden ja kä ytö n mukaan.

VAROITUS!

Huoltotoimenpiteitä suoritettaessa laitteen on oltava poissa pä ä ltä , ja akun/akkujen latausjohdon irrotettuna. Noudata lisä ksi oppaan kohdassa Turvallisuus annettuja ohjeita.

Mä ä rä aikaiset ja ylimä ä rä iset huoltotoimenpiteet saa suorittaa vain asianmukaisen koulutuksen saanut henkilö tai valtuutettu huoltoliike.

Tä ssä oppaassa on kuvattu vain helpoimmat ja yleisimmä t huoltotoimenpiteet.

Tiedot kaikista huoltotoimenpiteiden suoritusaikataulussa esitetyistä toimenpiteistä lö ydä t valtuutetuille huoltoliikkeille toimitetusta huolto-oppaasta.

MÄÄRÄAIKAISHUOLTOJEN AIKATAULU

Toimenpide Pä ivittä in,	jokaisenkä yttö kerranjä lkeen	Viikoittain 6 kuukaudenvä lein	Vuosittain
Akun lataaminen
Imulastan puhdistus
Harjan puhdistus
Sä iliö n ja imurin ritilä n ja kohon puhdistaminen,kansitiivisteen tarkistus
Imulastan osien tarkistus ja vaihto
Pesunestesuodattimen puhdistus
Nesteen ulostuloletkun suodattimen puhdistus
Ruuvien ja mutterien kiristä minen/tarkistaminen	(1)
Liikkuvien osien voitelu (1)
Harja-/laikkapä ä n hiiliharjan tarkistus tai vaihto	(2)
Imumoottorin hiiliharjan tarkistus tai vaihto (2)

(1) Lisä ksi ensimmä isten 8 kä yttö tunnin tultua tä yteen.
(2) Tämän huoltotoimenpiteen saa suorittaa ainoastaan valtuutettu Viper-huoltoliike.

AKUN LATAAMINEN

HUOMAUTUS

Lataa akut aina, kun keltainen tai punainen merkkivalo (51) palaa tai jokaisen kä yttö kerran jä lkeen.

HUOMIO!

Pitä mä llä akut ladattuina pidennä t niiden kä yttö ikä ä.

HUOMIO!

Mikä li laitteeseen ei kuulu laturia, valitse sellainen laturi, joka on yhteensopiva laitteeseen asennettujen akkujen kanssa.

VAROITUS!

Lataa akkuja ainoastaan Viperin hyvä ksymillä latureilla.

VAROITUS!

Noudata erityistä varovaisuutta ladaatessasi WET-akkuja, sillä niistä saattaa vuotaa akkunestettä. Akkuneste on syövyttävää. Mikäli akkunestettä päätyy iholle tai silmiin, huuhtele altistunut alue runsaalla vedellä ja ota yhteys lä ä kä riin.

1. Suorita lataaminen hyvin ilmastoidussa tilassa.
2. Sammuta laite (47).
3. Nosta likavesisä iliö pois laitteen på ä ltä (2), jotta saat akkulokeron nä kyviin.
4. Kytke laturi maadoitettuun pistorasiaan (100V–240V). Kytke latausjohto laitteen latausliitä ntä ä n.
5. Latauksen merkkivalo (30) ilmoittaa latauksen olevan kä ynnissä. Merkkivalo muuttuu vihreä ksi, kun lataus on suoritettu loppuun.
6. Kun lataus on suoritettu loppuun, irrota laturi ensin pistorasiasta ja irrota tä mä n jä lkeen latausjohto laitteen latausliitä nnä stä .
7. Aseta likavesisä iliö takaisin paikalleen.

HUOMAUTUS

Jos tarvitset lisä ä akkulaturin (29) kä yttö ohjeita, kts. oppaan asianmukainen kohta.

Akun latauslaitteen ominaiskäyrän määritys (SPE)

VAROITUS!

Älä määritä laturia, ellei sinulla ole ammatillista koulutusta

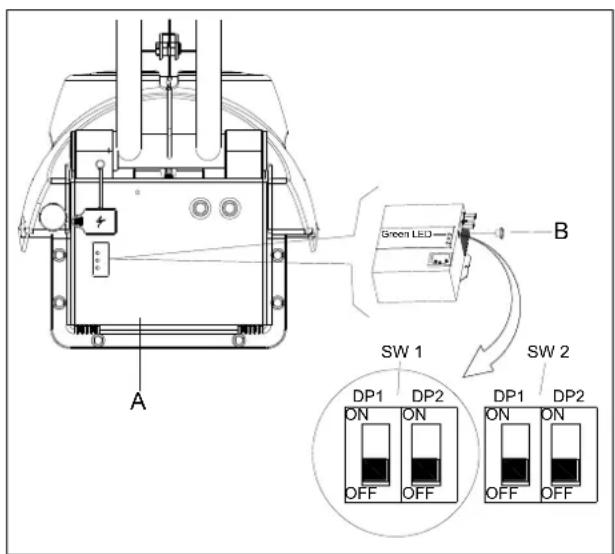

1. Sammuta laite ja pura kansi (A kuten kuvassa 4) laitteesta. Irrota sitten laturin etupuolella sijaitseva pyöreämusta kansi (B kuten kuvassa 4). Voit nähdä laturissa 2 dip-kytkimien sarjaa (SW1 ja SW2).
2. Ainoastaan DIP-kytkimen DP1 SW2 vaikuttaa latauksen ominaiskäyrän valintaan alla olevan taulukon mukaisesti. Muiden kytkinten tulisi aina olla pois päältä.

Green LED B SW 1 SW 2 A DP1 DP2 DP1 DP2 ON ON ON OFF OFF OFF OFF

Kuva 4

SW2 DP1	LATAUSPROFIILI	LATURIN LED-TILA VIRTA KYTKETTYNÄ
ON	IUIa-AGM AGM-akkujen havaitsemiseksi	Punainen LED vilkkuu kahdesti
OFF	IU0U-AGM/GEL muita valmistajia varten (oletusasetus)	VihreäLED vilkkuu kahdesti

Akun latauslaitteen ominaiskäyrän määritys (Power First)

VAROITUS!

Älä määritä laturia, ellei sinulla ole ammatillista koulutusta

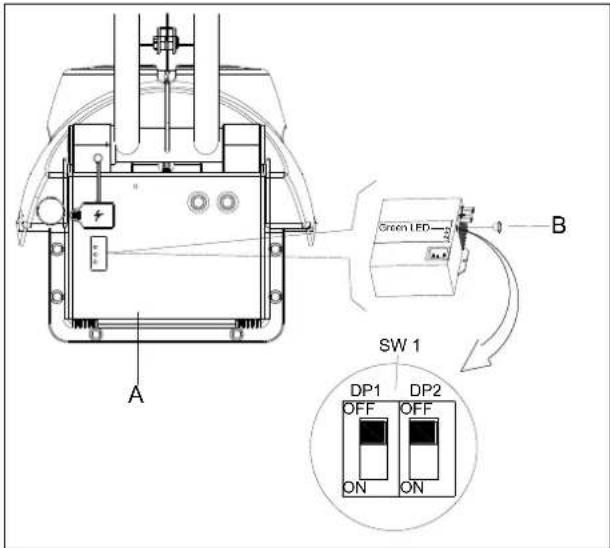

1. Sammuta laite ja pura kansi (A kuten kuvassa 4.1) laitteesta. Irrota sitten laturin etupuolella sijaitseva pyöreämusta kansi (B kuten kuvassa 4.1). Voit nähdä laturissa 1 dip-kytkimien sarjaa (SW1).

2. Ainoastaan DIP-kytkimen DP1 SW1 vaikuttaa latauksen ominaiskäyrän valintaan alla olevan taulukon mukaisesti. Muiden kytkinten tulisi aina olla pois päältä.

Green LED SW 1 DP1 OFF ON DP2 OFF ON

Kuva 4.1

SW1 DP1	LATAUSPROFIILI	LATURIN LED-TILA VIRTAKYTKETTYNÄ
ON	IUla AGM-akkujen Discover	Punainen LED vilkkuu kahdesti
OFF	IUUa AGM-akkujen Fullriver (oletusasetus)	VihreäLED vilkkuu kahdesti

Akun purkamisen katkaisujännitteen määritys

VAROITUS!

Älä määritä PCBA:aa, ellei sinulla ole ammatillista koulutusta

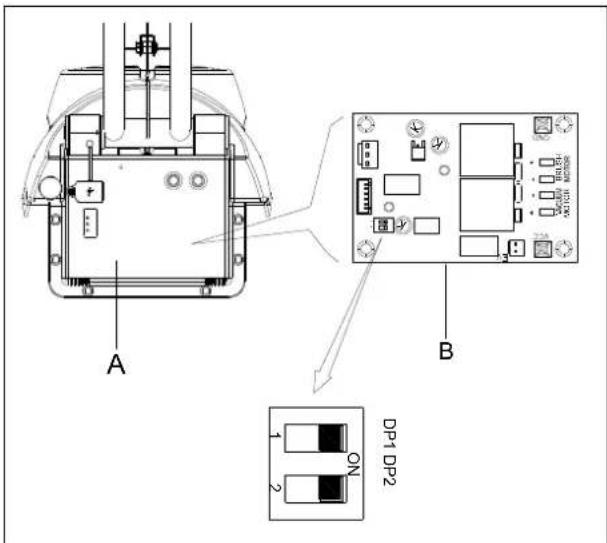

1. Kytke virta pois laitteesta ja pura kansi (A kuten kuvassa 5) laitteesta. Voit nähdä pääohjauksen PCBA:n (B kuten kuvassa 5). PCBA:ssa on 2 kytkintä (DP1 ja DP2).

2. Määritä DP1 ja DP2 alla olevan taulukon mukaisesti. Sitäkäytetään määritettäessä akun purkamisen katkaisujänni-tettä.

A B DP1 DP2 1 ON 2

Kuva 5

DP1	DP2	Akkutyyppi	Kojelaudan LED-tila virta kytkettynä
ON	OFF	Discover-EV	Virran vihreäja punainen LED vilkkuu kahdesti
ON	ON	GEL/AGM (oletusasetus)	Virran vihreäLED vilkkuu kahdesti

IMULASTAN PUHDISTUS

HUOMAUTUS

Hyvän kuivaustuloksen saavutat vain hyväkuntoisella imulastalla.

HUOMIO!

Imulastaa puhdistettaessa on syytä kä yttä ä suojakä sineitä , sillä lian seassa saattaa olla terä vä reumaisia roskia ja hiukkasia.

IMULASTAN OSIEN TARKISTUS JA VAIHTO

1. Irrota imulasta laitteesta aiemmassa kappaleessa esitetyn ohjeen mukaan.
2. Tarkista, onko etummaisessa tai taaemmassa lastassa halkeamia tai muita vaurioita, ja vaihda lasta(t) mikä li tarpeen.
3. Irrota lastat avaamalla kuusi siipimutteria (37).
4. Tarkista, onko etummaisessa tai taemmassa lastassa halkeamia tai muita vaurioita. Mikä li havaitset vaurioita, kä ä nnä lastat ylö salaisin tai vaihda ne.
5. Aseta imulasta takaisin paikalleen suorittamalla edellä esitetyt vaiheet kä ä nteisessä jä rjestyksessä .

HARJA-/LAIKKAPÄÄN PUHDISTUS

HUOMIO!

Imulastaa puhdistettaessa on syytä kä yttä ä suojakä sineitä , sillä lian seassa saattaa olla terä vä reunaisia roskia ja hiukkasia.

1. Irrota harja-/laikkapä ä kohdassa Kä yttö esitetyn ohjeen mukaan.
2. Puhdista harja/laikka vedellä ja puhdistusaineella.
3. Tarkista harjakset kulumien varalta. Mikä li havaitset kulumia, vaihda harja uuteen.
4. Tarkista laikka kulumien varalta. Mikä li havaitset kulumia, vaihda laikkapä ä uuteen.

SÄILIÖN JA IMURIN RITILÄN JA KOHON PUHDISTAMINEN, KANSITIIVISTEEN TARKISTUS

HUOMIO!

Sä iliö tä ja imuosia puhdistettaessa on syytä kä yttä ä suojakä sineitä , sillä lian seassa saattaa olla terä vä reunaisia roskia ja hiukkasia.

1. Siirrä laite asianmukaiseen tilaan puhdistusta varten.
2. Kytke virtakytkin (47) pois pä ä ltä .
3. Irrota likavesisäiliö (2), huuhtele ja puhdista pesuneste- ja likavesisäiliöt ja valuta molemmat säiliöt tyhjiksi.
4. Irrota imujärjestelmän osat, tiiviste ja suodatin. Puhdista osat ja aseta ne tämän jälkeen takaisin paikoilleen.
5. Tarkista, että likavesisä iliö n tiivisterengas ja sä iliö iden vä lissä oleva kumitiiviste (18) ovat ehjiä.

HUOMAUTUS

Likavesisäiliön tiivisterenkaan ja kahden säiliön välissä olevan kumitiivisteen tarkoituksena on luoda alipaine likavesisäiliön sisään. Mikäli tarpeen, vaihda tiivisteet.

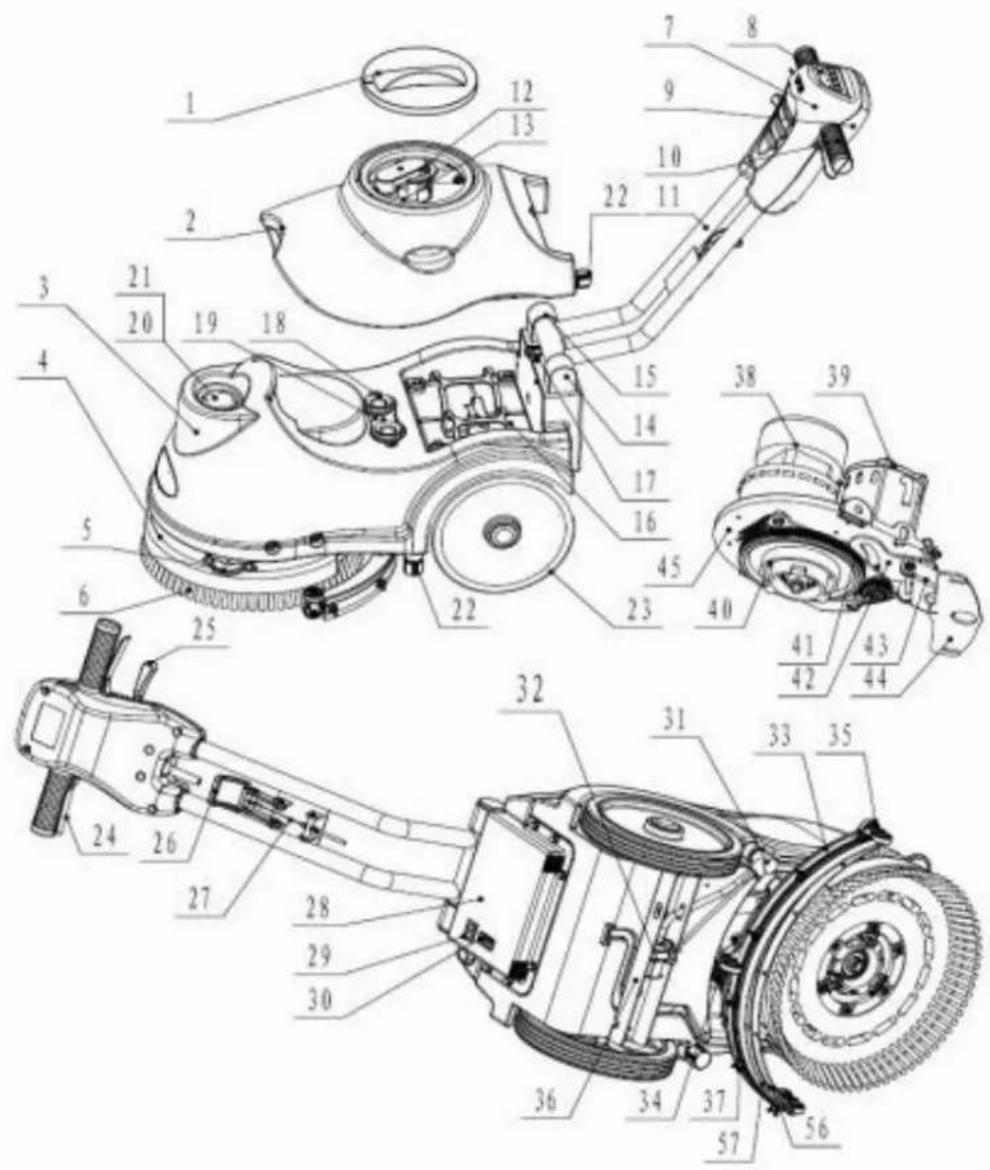

LAITTEEN OSAT JA RAKENNE

1. Likavesisä iliö n kansi
2. Likavesisä iliö
3. Pesunestesä iliö
4. Harjainosan suojakuori
5. Suojapyö rä t
6. Harja
7. Kahvaosan etupuolen kotelo
8. Ohjauspaneeli
9. Kahvaosan takaosan kotelo
10. Kuminen kahva
11. Ohjainosan metalliputki
12. Imulastan alipaineyksikkö
13. Imulastan imuyksikkö
14. Vasemman metalliputken kiinnityskohta
15. Oikean metalliputken kiinnityskohta
16. Akut
17. Salpa
18. Kumitiiviste
19. Letkun ylä pä ä
20. Tä yttö aukko
21. Pesunesteen suodatin
22. Pesunestesä iliö n tyhjennysaukko
23. Liikkumattomaan akseliin kiinnitetyt renkaat
24. Oikea ja vasen kahva
25. Ohjainten sä ä tö vipu
26. Imulastan laskukytkin
27. Imulastan naru
28. Virtapiirin laatikko
29. Laturi

30. Akun lataustason ilmaisin

31. Pesunesteen syö ttö hanan vipu

32. Solenoidiventiilin tiedonsiirtokaapeli
33. Imulasta
34. Imulastan letku
35. Imulastan renkaat
36. Akseli
37. Siipimutteri
38. Imujä rjestelmä n moottori
39. Harjamoottori
40. Ajohihna
41. Hihna
42. Imulastan kiertolevy
43. Imulastan nostolevy
44. Imulastan kiinnityslevy
45. Moottorin kiinnityslevy

1. Ohjauspaneeli 51. Sä hkö virran merkkivalo

2. Pä ä kytkin 52. Harjamoottorin merkkivalo

3. Harjamoottorin virtakytkin 53. Imumoottorin merkkivalo

4. Imumoottorin virtakytkin

5. Imun solenoidiventtiilin tiedonsiirtomerkkivalo

6. Imun solenoidiventtiilin tiedonsiirtokytkin

TEKNISET TIEDOT

MALLI AS380/15B-EU/UK
Laiteen pituus*leveys*korkeus 770x500x550 mm
Pesunestesä iliö n tilavuus 15L
Likavesisä iliö n tilavuus 15L
Renkaan halkaisija 254 mm
Harjamoottorin tiedot	24 V 250 W
Imumoottorin tiedot	24 V 250 W
Solenoidiventiilin tiedot	24 V
Suurin sallittu kallistus	2 %
Mclutaso	65 dBA
Akkujen tiedot (2X12V) 24V 33Ah/20h
Virtajohdon pituus	/
Akkujen koko	196 x 130 x 175 mm
Työ kapasiteetti, maksimaalinen	800 mm H_O
Puhdistusteho	750 m^2/h
Imulastan leveys	490mm
Harjan halkaisija	380 mm
Harjan kierrosnopeus	150 r/min
Laturi	Tulovirta 100-240VAC, 50-60 HzLä htövirta 24VDC, 5A
Laitteen paino	60 kg
Laitteen paino (sisältäen laturin ja pakkausmateriaalit)	65 kg
Pakkauksen mitat	780 x 145 x 590 mm
Harjapaine	20 kg

VIANETSINTÄ

Ongelma Mahdollinen syy Ratkaisu
Laite ei toimi, sä hkö virran merkkivalo (51) ei syty.	Akun liitin ei ole kytkettynä . Kytke akun liitin.
	Akut ovat tä ysin tyhjä t. Lataa akut.
	Virtajohto ei ole kytkettynä . Kytke virtajohto.
Laite ei toimi, sä hkö virran merkkivalo (51) on punainen.	Akut ovat tä ysin tyhjä t. Lataa akut.
Harjamoottori ei kä ynnisty, harjamoottorin merkkivalo (52) ei syty.	Piirilevy tai ohjauspancelin nä ppä imistö on viallinen.	Vaihda piirilevy tai ohjauspancelin näppäimistö .
Harjamoottori ei toimi, harjamoottorin merkkivalo (52) vilkkuu.	Harjamoottori on ylikuormittunut.	Käytä pehmeämpää, lattialle paremmin sopivaa harjaa.
	Jokin vieras esine (esim. lanka) estää harjaa pyö rimästä.	Puhdista harjainosa.
Imumoottori ei käynnisty, imumoottorin merkkivalo (53) ei syty.	Piirilevy tai ohjauspancelin näppäimistö on viallinen.	Vaihda piirilevy tai ohjauspancelin näppäimistö .
Imumoottori ei toimi, imumoottorin merkkivalo (53) vilkkuu.	Imujä rjestelmä n moottori on ylikuormittunut.	Tarkista imujärjestelmän moottori.
Imuteho ei riitä.	Likavesisäiliö on täynnä	Tyhjennä likavesisäiliö
	Imujä rjestelmä n letku on irronnut imulastasta.	Kytke letku paikalleen.
	Imujärjestelmä on tukkeutunut.	Tarkista ja puhdista imujärjestelmä.
	Imulasta on likainen tai lastat ovat kuluneet tai vaurioituneet.	Tarkista ja/tai puhdista imulasta.
	Likavesisäiliö ei pysy paikallaan.	Lukitse likavesisäiliön salpa.
	Säiliö n kansi ei ole tiiviisti kiinni tai kannen tiiviste on vaurioitunut.	Sulje kansi tiiviisti tai vaihda tiiviste.
Veden syöttö on riittämätöntä.	Pesunesteen suodatin on tukkeutunut.	Puhdista suodatin.
	Pesuneste on loppunut.	Täytä säiliö .
	Pesunesteen syö ttö hanan vipu (31) on jumissa.	Puhdista vipu.
	Pesuneste on likaista.	Tyhjennä pesunestesäiliö, puhdista se, ja täytä se uudelleen puhtaalla pesunesteellä.
Imulastasta jää jälkiä lattiaan.	Imulastan ja lattian välissä on roskia.	Poista roskat.
	Lastat ovat kulunct tai vaurioituneet.	Vaihda lastat.

MJERE OPREZA

Ovaj je stroj namijenjen za komercijalnu uporabu. Izrađen je za uporabu u zatvorenom okruženju i nije namijenjen za bilo koju drugu uporabu. Upotrebljavajte samo preporučeni pribor.
