Antoon Plus - Bilsete Lionelo - Gratis bruksanvisning og manual

Produkttype	Babysetebilsete
Merke	Lionelo
Modell	Antoon Plus
Sikkerhetsstandard	i-Size (UN-forordning nr. 129)
Vektgruppe	0-18 kg
Barnets høyde	40-105 cm
Omtrentlig alder	Fra fødsel til ca. 3 år
Mål (L x B x H)	62 x 44 x 54 cm (omtrentlig)
Setets vekt	12,5 kg (omtrentlig)
Installasjon	ISOFIX + stabiliseringsfot
Rotasjon	360° med rotasjonsknapp
Hvilestillinger	5 stillinger (inkludert en liggestilling)
Monteringsretning	Bakovervendt (40-105 cm) og fremovervendt (76-105 cm)
Selen	5-punkts, justerbar i høyden med nakkestøtten
Justerbar nakkestøtte	Ja, med justeringsspak
Reduserende pute	Inkludert for barn 40-75 cm
Sidebeskyttelse	Integrert, uttrekkbar på dørsiden
Vedlikehold og rengjøring	Trekket kan vaskes på 30°C (ikke tørketrommel, ikke blekemiddel)
Materialer	Plast, stoff
Medfølgende tilbehør	ISOFIX-guider, reduserende pute, bruksanvisning

Ofte stilte spørsmål - Antoon Plus Lionelo

Hva er maksimal vekt og høyde for å bruke Lionelo Antoon Plus?

Setet er designet for barn som veier opptil 18 kg og er mellom 40 og 105 cm. Utover det må man bytte til et annet sete.

Kan jeg installere setet fremovervendt fra fødselen?

Nei, det er obligatorisk å installere det bakovervendt til 15 måneder (eller minst 76 cm). Overgang til fremovervendt er kun tillatt fra 76 cm og 15 måneder.

Hvordan roterer jeg setet 360 grader?

Trekk i rotasjonsknappen på basen som sitter under setet, og drei setet i ønsket retning. Et klikk bekrefter at det er låst. Slipp knappen slik at den går tilbake på plass.

Hvordan installerer jeg setet med ISOFIX og stabiliseringsfoten?

1. Brett ut ISOFIX-armene ved å trykke på knappen. 2. Sett dem inn i bilens ISOFIX-fester til det klikker (grønn indikator). 3. Senk stabiliseringsfoten til den berører gulvet og indikatoren blir grønn. 4. Skyv setet inntil seteryggen.

Kan jeg bruke setet uten stabiliseringsfoten?

Nei, stabiliseringsfoten er en integrert del av i-Size-sikkerhetssystemet. Den må alltid være i kontakt med gulvet, ellers blir beskyttelsen ved kollisjon svekket.

Hvordan justerer jeg høyden på nakkestøtten og selen?

Trekk i høydejusteringsspaken bak på nakkestøtten for å heve eller senke hele enheten. Selenes høyde følger automatisk. Kontroller at selestroppene går rett over skuldrene (bakovervendt) eller i skulderhøyde (fremovervendt).

Hvordan rengjør jeg setetrekket?

Trekket er maskinvaskbart på 30°C (skånsom vask). Ikke bruk tørketrommel eller blekemiddel. Ta av selestroppene før demontering. Plastdelene rengjøres med mildt rengjøringsmiddel.

Hvor lenge kan jeg bruke setet?

Setet passer fra fødsel til ca. 3 år (opptil 18 kg og 105 cm). Imidlertid er aldersgrensen veiledende; følg høyde og vekt for å bestemme når det er på tide å bytte.

Kan setet installeres foran med airbag?

Nei, hvis frontairbagen er aktiv, er det forbudt å plassere et bakovervendt sete der. For fremovervendt installasjon må airbagen deaktiveres og setet skyves så langt bak som mulig. Se bilens bruksanvisning.

Hva gjør jeg etter en ulykke eller et kraftig støt?

Setet må skiftes umiddelbart etter en voldsom kollisjon, selv uten synlig skade. Belastningen kan ha svekket strukturen. Kontakt produsenten eller forhandleren for erstatning.

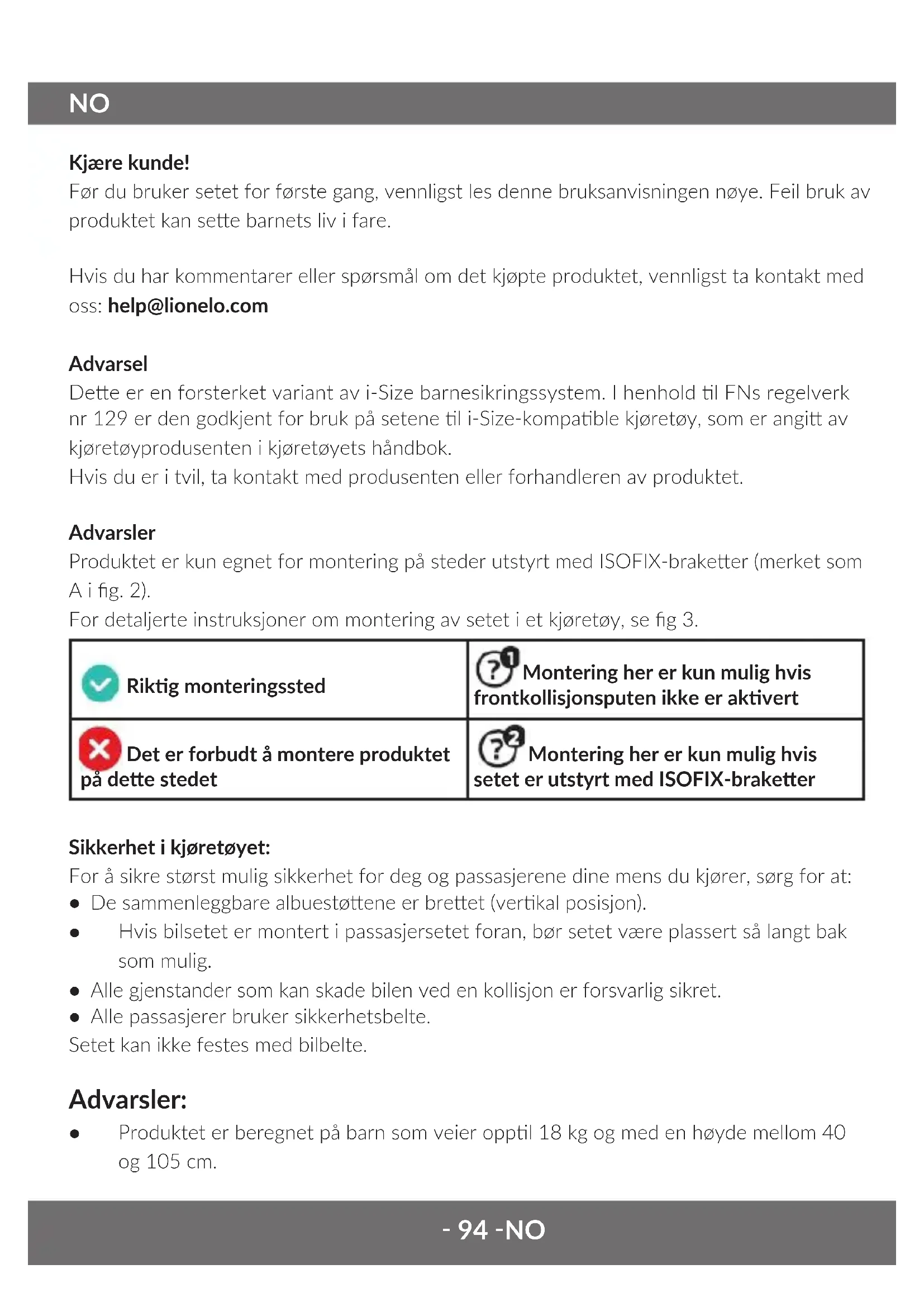

BRUKSANVISNING Antoon Plus Lionelo

Før du bruker setet for første gang, vennligst les denne bruksanvisningen nøye. Feil bruk av produktet kan sette barnets liv i fare.

Hvis du har kommentarer eller spørsmål om det kjøpte produktet, vennligst ta kontakt med oss: [e-mail]

Advarsel

Dette er en forsterket variant av i-Size barnesikringssystem. I henhold til FNs regelverk nr 129 er den godkjent for bruk på setene til i-Size-kompatible kjøretøy, som er angitt av kjøretøyprodusenten i kjøretøyets håndbok.

Hvis du er i tvil, ta kontakt med produsenten eller forhandleren av produktet.

Advarsler

Produktet er kun egnet for montering på steder utstyrt med ISOFIX-braketter (merket som A i fig. 2).

For detaljerte instruksjoner om montering av setet i et kjøretøy, se fig 3.

Riktig monteringssted	?1Montering her er kun mulig hvis frontkollisjonsputen ikke er aktivert
Det er forbudt å montere produktet på dette stedet	?2Montering her er kun mulig hvis setet er utstyrt med ISOFIX-braketter

Sikkerhet i kjøretøyet:

For å sikre størst mulig sikkerhet for deg og passasjerene dine mens du kjører, sørg for at:

• De sammenleggbare albuestøttene er brettet (vertikal posisjon).
• Hvis bilsetet er montert i passasjersetet foran, bør setet være plassert så langt bak som mulig.
• Alle gjenstander som kan skade bilen ved en kollisjon er forsvarlig sikret.
• Alle passasjerer bruker sikkerhetsbelte.

- Produktet er beregnet på barn som veier opptil 18 kg og med en høyde mellom 40 og 105 cm.

• Hvis barnet ditt er under 15 måneder, ikke bruk setet vendt mot kjøreretningen!
• De harde delene og plastdelene til barnesikringssystemet må være på plass
• og montert på en slik måte at kjøretøyet under normale bruksforhold ikke kan bli fanget i skyvesetet eller døren til kjøretøyet.
• Ved bakovervendt montering, ikke bruk setet i områder der frontkollisjonsputen er aktivert.
• Stabiliseringsbenet må være knyttet med kjøretøyets bakke. Alle sikkerhetsbelter som spenner barnet skal være godt tilpasset barnets størrelse. Beltene må ikke være vridd.
• Sørg for at hoftesbeltene er plassert lavt for å støtte bekkenet ordentlig.
• Hvis produktet har vært utsatt for sterk påvirkning (som støt), må det skiftes ut.
• Ikke foreta endringer i setet eller legg til nye funksjoner uten godkjenning fra godkjenningsmyndigheten. For å garantere barnets maksimale sikkerhet, må utstyret festes og brukes som anbefalt i håndboken.
• Plastdelene til dette setet kan varmes opp i solen og forårsake brannskader på babyens hud.
• Beskytt barnet ditt og setet mot solen (for eksempel ved å dekke dem til med et lett klesplagg). Hvis setet ikke er tildekket, prøv å ikke utsette det for solen. Ellers kan setet være for varmt for babyens hud.
• La aldri barnet være alene i kjøretøyet.
• Bagasje og andre lignende gjenstander bør sikres for ikke å forårsake skader ved en kollisjon.
• Setet bør ikke brukes uten stofftrekk.
• Dekselet kan ikke erstattes med en gjenstand fra et annet sett. Det er en integrert del av monteringen og påvirker ytelsen til begrensningen.
• Ha alltid denne bruksanvisningen med deg.
• Se kjøretøyprodusentens bruksanvisning.
• Produktet kan ikke festes med sikkerhetsbelter.

Deleliste (fig. 1)

1. Nakkestøtte for barn
2. Setetrekk
3. Beskyttelsesputer for skulderbeltet
4. Skulderbelte
5. Spenne av sikkerhetsbelter
6. Knapp for å løsne sikkerhetsbeltene
7. Beskyttende spennepute
8. Remstrammer
9. Stabiliseringsbeinlåsindikator
10. Rotasjonsknapp for basen (360°)

11. Base

12. Setehelningsspak

13. Reduksjonsinnsats
14. Nakkestøtte
15. Høydejusteringsspak for nakkestøtte
16. ∅vre belteskjøt
17. Rom for bruksanvisning
18. ISOFIX-armer
19. ISOFIX-knapp
20. Justeringsknapp for stabiliseringsben
21. Stabiliserende ben
22. ISOFIX-innlegg

Anvendelse

FESTING AV SETEBELTENE

Slik fester du sikkerhetsbeltene (fig. 4):

1. Koble til beltespennene.
2. Sett dem inn i spennen (5), du vil høre et "klikk".
3. Sørg for at beltene er skikkelig strammet og ikke vridd.

For å løsne 5-punktsselen: trykk på den røde knappen (F) på spennen og løsne selen.

JUSTERING AV SIKKERHETSBELTENES STRENGNING

1. For å stramme beltene, trekk i strammejusteringsstroppen (8) (fig. 7).
2. For å løsne stroppene, trykk på justeringsknappen (plassert rett under beltet som justerer spenningen) og trekk i skulderstroppene til setet (fig. 8).

OBS! Pass på at sikkerhetsbeltene sitter godt rundt barnets kropp og at de ikke er vridd. Sørg for at hoftesbeltene blir lave og beskytter babyens bekken. Beltene skal være stramt mot barnets kropp, men skal ikke være for stramme slik at de ikke forårsaker ubehag.

FJERNING AV SETEBELTENE

1. Åpne instruksjonsrommet.
2. Trekk den øvre belteforbindelsen (16) ut av plastkroken og fjern deretter beltene (fig. 13).
3. Løsne beltene så mye som mulig (se kapittel: JUSTERING AV SIKKERHETSBELTENE). Dette er viktig - ikke gå glipp av dette punktet!
4. Skyv beltene av neste belteskjøt (se fig. 14 og 15).
5. Rull opp og skyv beltene under stoffet (fig. 16)
6. Før spennen gjennom stoffdekselet på setet og oppbevar det i hanskerommet (fig. 17).
7. Lukk hanskerommet.

Beltene kan bare fjernes for å fjerne dekselet.

Monter beltene i motsatt rekkefølge.

JUSTERING AV NAKKEST∅TTEN

1. Løsne skuldersbeltene så mye som mulig.
2. For å endre høyden på nakkestøtten, ta tak i og trekk i nakkestøttens høydejusteringsspak (15).
3. Velg ønsket høyde på nakkestøtten (fig. 5).
   OBS! Høyden på skuldersbeltene er integrert med høyden på nakkestøtten.

Juster nakkestøtten slik at skuldersbeltene ikke er for høye (ved ørekanten eller enda høyere) eller for lave (f.eks. bak barnets rygg). Se fig. 6.

1. Nakkestøtte justert for lavt.

2. Nakkestøtte justert for høyt.

3. Korrekt justert nakkestøtte.

ROTASJON AV SETET

1. For å komfortabelt ta barnet ut eller plassere barnet i setet:

2. Trekk ut 360° baserotasjonsknappen (10).

3. Vri deretter setet i hvilken som helst retning (360°).
4. Når du hører et "klikk", betyr dette at setet er forankret i ønsket posisjon. Da kan du være sikker på at setet er forsvarlig sikret.

Se fig. 9.

Sørg for at rotasjonsknappen for basen er forankret tilbake på plass etter at du har endret retningen på setet.

1. Riktig plassering av setet i forhold til barnets høyde:

a. Bakovervendt - 40 - 105 cm
b. Forovervendt - 76 - 105 cmm

OBS! Når det dreies 90 grader fra startposisjonen, kan setet kun brukes til å sette inn eller fjerne et barn fra setet. Produktet må ikke brukes vinkelrett på kjøreretningen under kjøring!

JUSTERING AV SETEHELNINGSVINKELEN

Ta tak i setehelningsspaken (12), trekk den oppover og endre vinkelen på setet (fig. 10). Du kan velge de 5 vippeposisjonene til setet avhengig av størrelsen på barnet ditt (fig. 11)

0 - 18 kg
Bakovervendt Forovervendt
40 - 105 cm0 - 3 år	76 - 105 cm15 måneder - 3 år
Posisjon nr 5(liggende)	Posisjon nr 1	Posisjon nr 2	Posisjon nr 3	Posisjon nr 4
Setet må ikke brukes i forovervendt posisjon før barnet er 15 måneder!

Slik justerer du barnesetet til posisjon 5:

1. Sett setet i fjerde posisjon, vendt mot kjøreretningen.

2. Trykk på baserotasjonsknappen (10), drei setet bakover til kjøreretningen.

3. Trekk i setehelningsspaken (12) og vipp setet til posisjon 5. Dette er en liggeposisjon for mindre barn.

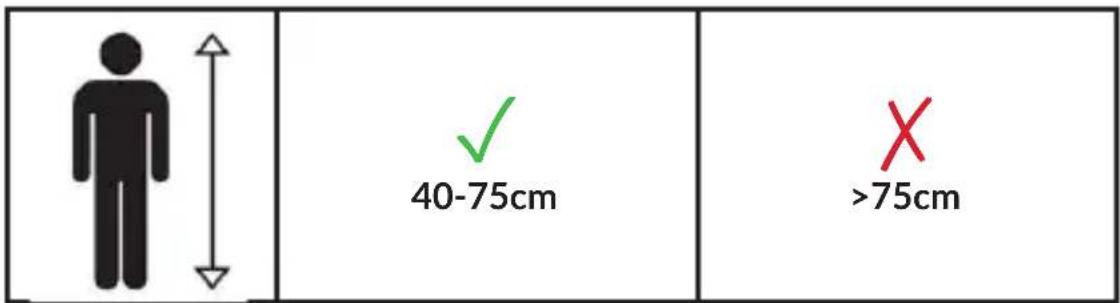

REDUKSJONSINNLEGG

Innlegget er designet for de minste barna, forbedrer deres komfort og gir ekstra støtte (se: 1 i fig. 12). Hvis barnet trenger mer plass i setet, trekk ut reduksjonsinnlegget.

40-75cm >75cm

FJERNING AV DEKSLET

1. Fjern 5-punkts sikkerhetsbeltene (se: FJERNING AV SIKKERHETSBELENE).
2. Fjern setetrekket fra ryggstøtten og basen.
3. Hev nakketøtten til høyeste posisjon.
4. Fjern dekselet fra nakkestøtten.

For å sette på dekselet igjen, gjenta trinnene ovenfor i motsatt rekkefølge.

JUSTERING AV STABILISERINGSBENET

1. Trykk på stabilisatorbenets justeringsknapp (20) og mens du holder den, strekk ut benet med den andre hånden (fig. 18).
2. Slipp justeringsknappen bare når stabiliseringsbenet berører bakken.
3. Sørg for at den er riktig forlenget, flytt den for å sjekke den.

Stabilisatorbenets läseindikator (9) skal være grønn. Hvis den ikke er grønn, gjenta hele prosessen fra begynnelsen.

OBS! Hvis kjøretøyet ditt har et hanskerom for gulv, vennligst ta kontakt med produsenten!

Montering i bilen

BAKOVERVENDT (40 - 105 cm)

ISOFIX + stabiliserende ben

Se fig. 19

1. Om nødvendig setter du ISOFIX-innleggene (22) på ISOFIX-kontaktene i bilen. De gjør det enklere å koble til ISOFIX-festene til bilsetet når kontaktene i bilen er vanskelig tilgjengelige.

2. Vri setet bakover til kjøreretningen (se: ROTASJON AV SETET). Still inn den femte setehellingsposisjonen (se: JUSTERING AV SETEHELNINGSVINKELEN).

3. Trykk på ISOFIX-knappen (19) for å trekke ut begge ISOFIX-armene (18). Ta deretter setet med begge hender, før de to ISOFIX-armene går godt inn i låsene i bilsetet til armene (18) og du hører et "klikk".

4. Skyv setet for å presse det ned til bilsetet så mye som mulig.
5. Den grønne indikatoren på ISOFIX-knappen må være synlig på begge sider, da kan du være sikker på at setet er ordentlig festet og plassert.
6. Trykk på justeringsknappen for stabiliseringsbenet (20), forleng deretter benet og juster lengden slik at det er knyttet med kjøretøyets bakke (indikatoren (9) blir grønn när stabiliseringsbenet er tilstrekkelig forlenget).
7. La barnet sette seg ned i barnesetet og fest det med sikkerhetsbeltene

FOROVERVENDT (76 - 105 cm)

ISOFIX + stabiliserende ben

Se fig. 20

1. Om nødvendig setter du ISOFIX-innleggene (22) på ISOFIX-kontaktene i bilen. De gjør det enklere å koble til ISOFIX-festene til bilsetet når kontaktene i bilen er vanskelig tilgjengelige.
2. Vri setet til kjøreretningen (se: ROTASJON AV SETET). Still inn en av de fire setehelningsposisjonene (se: JUSTERING AV SETEHELLINGSVINKELEN).
3. Trykk på ISOFIX-knappen (19) for å trekke ut begge ISOFIX-armene (18). Ta deretter setet med begge hender, før de to ISOFIX-armene (18) går godt inn i låsene i bilsetet til armene og du hører et "klikk".
4. Skyv setet for å presse det ned til bilsetet så mye som mulig.
5. Den grønne indikatoren på ISOFIX-knappen (X) må være synlig på begge sider, da kan du være sikker på at setet er ordentlig festet og plassert.
6. Trykk på stabilisatorbenets justeringsknapp (Y), forleng deretter benet og juster lengden slik at det er knyttet med kjøretøyets bakke (indikatoren blir grønn når stabiliseringsbenet er tilstrekkelig forlenget).
7. La barnet sette seg ned i barnesetet og fest det med sikkerhetsbeltene.

SIDEBESKYTTELSE (fig. 21)

Trekk alltid ut sidebeskyttelsen på siden av bildøren etter montering av setet i bilen.

Rengjøring og vedlikehold

Vask materialet på maksimalt 30 grader. Ikke bruk tørketrommel når du tørker. Dekselet bør ikke utsettes for sollys for å tørke det. Plastdeler kan rengjøres med varmt vann og et mildt rengjøringsmiddel.

OBS! Du bør ikke under noen omstendigheter bruke sterke vaske- eller blekemidler!

Bildene er vist kun for montering, det faktiske utseendet til produktene kan avvike fra det som vises på bildene.
