NÁVOD K OBSLUZE Antoon Plus Lionelo

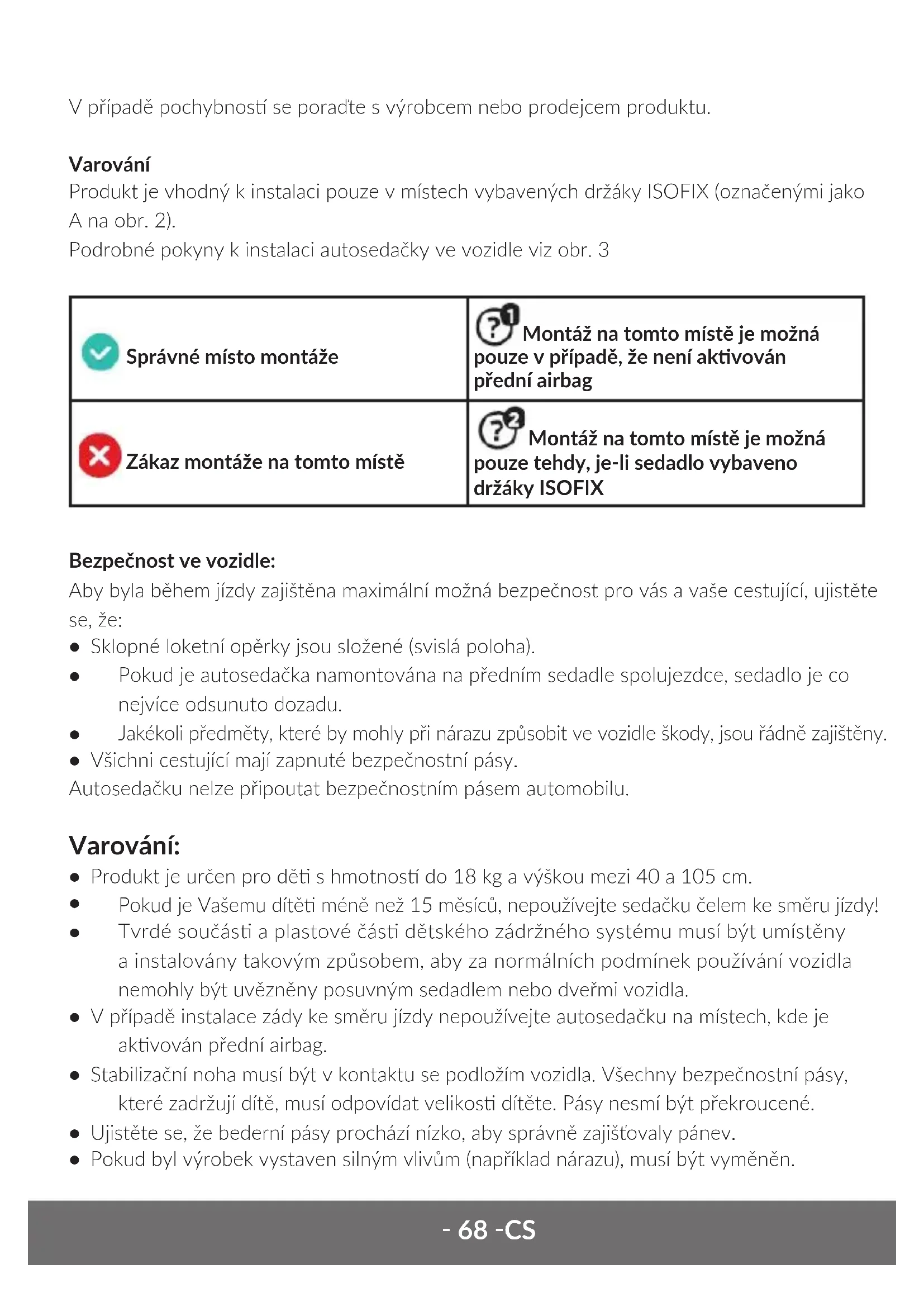

LT | CS‑ 68 ‑CS V případě pochybnos se poraďte s výrobcem nebo prodejcem produktu. Varování Produkt je vhodný k instalaci pouze v místech vybavených držáky ISOFIX (označenými jako A na obr. 2). Podrobné pokyny k instalaci autosedačky ve vozidle viz obr. 3 Správné místo montáže Montáž na tomto místě je možná pouze v případě, že není akvován přední airbag Zákaz montáže na tomto místě Montáž na tomto místě je možná pouze tehdy, je-li sedadlo vybaveno držáky ISOFIX Bezpečnost ve vozidle: Aby byla během jízdy zajištěna maximální možná bezpečnost pro vás a vaše cestující, ujistěte se, že:

• Sklopné loketní opěrky jsou složené (svislá poloha).

Pokud je autosedačka namontována na předním sedadle spolujezdce, sedadlo je co nejvíce odsunuto dozadu.

Jakékoli předměty, které by mohly při nárazu způsobit ve vozidle škody, jsou řádně zajištěny.

• Všichni cestující mají zapnuté bezpečnostní pásy. Autosedačku nelze připoutat bezpečnostním pásem automobilu. Varování:

• Produkt je určen pro dě s hmotnos do 18 kg a výškou mezi 40 a 105 cm.

Pokud je Vašemu dítě méně než 15 měsíců, nepoužívejte sedačku čelem ke směru jízdy!

Tvrdé součás a plastové čás dětského zádržného systému musí být umístěny a instalovány takovým způsobem, aby za normálních podmínek používání vozidla nemohly být uvězněny posuvným sedadlem nebo dveřmi vozidla.

• V případě instalace zády ke směru jízdy nepoužívejte autosedačku na místech, kde je akvován přední airbag.

• Stabilizační noha musí být v kontaktu se podložím vozidla. Všechny bezpečnostní pásy, které zadržují dítě, musí odpovídat velikos dítěte. Pásy nesmí být překroucené.

• Ujistěte se, že bederní pásy prochází nízko, aby správně zajišťovaly pánev.

• Pokud byl výrobek vystaven silným vlivům (například nárazu), musí být vyměněn.‑ 69 ‑ CS

Bez souhlasu orgánu udělujícího homologaci by neměly být na autosedačce prováděny žádné změny ani přidávány nové prvky. Aby byla dítě zajištěna maximální bezpečnost, musí být zařízení připevněno a používáno podle doporučení v příručce.

Plastové prvky této autosedačky se mohou na slunci zahřívat a způsobit popálení pokožky vašeho dítěte.

Chraňte své dítě a autosedačku před sluncem (například přikrym lehkým kouskem oblečení). Pokud není autosedačka zakrytá, snažte se ji nevystavovat slunci. V opačném případě může být autosedačka příliš horká pro pokožku Vašeho dítěte.

• Nikdy nenechávejte své dítě ve vozidle samotné.

Zavazadla a další, podobné předměty by měly být zajištěny tak, aby při nehodě nezpůsobily žádná zranění.

• Autosedačku byste neměli používat bez texlního potahu.

Potah nelze nahradit prvkem pocházejícím z jiné sady. Je nedílnou součás sady a ovlivňuje práci zádržného zařízení.

• Tento návod k obsluze mějte vždy u sebe.

• Seznamte se s návodem k obsluze výrobce vozidla.

• Produkt nelze upevnit pomocí bezpečnostních pásů. Popis (obr. 1)

1. Texlní opěrka hlavy pro nejmenší

2. Potah autosedačky

3. Ochranné vycpávky ramenního pásu

5. Přezka pásů autosedačky

6. Tlačítko pro rozepnu pásů

8. Nastavení napnu pásů

9. Indikátor západky stabilizační nohy

10. Tlačítko pro otočení základny (360°)

12. Páka pro sklopení sedáku

15. Páka pro nastavení výšky opěrky hlavy

16. Konektor konektor pásů

17. Přihrádka pro uživatelskou příručku

20. Tlačítko pro nastavení stabilizační

21. Stabilizační noha

1. Spojte přezky pásů.

2. Vložte je do přezky (5), uslyšíte charakteriscké „cvaknu“.

3. Ujistěte se, že jsou pásy řádně napjaté a nejsou zkroucené.‑ 70 ‑CS

Chcete-li rozepnout 5bodový pás autosedačky: sskněte červené tlačítko (F) na přezce a uvolněte pásy.

NASTAVENÍ NAPNUTÍ PÁSŮ AUTOSEDAČKY

1. Chcete-li pásy utáhnout, zatáhněte za popruh pro nastavení napnu (8) (obr. 7).

2. Pro uvolnění pásů sskněte nastavovací tlačítko (nacházející se těsně pod úsm pásu

pro nastavení napě) a zatáhněte za ramenní pásy autosedačky (obr. 8). Upozornění! Ujistěte se, že bezpečnostní pásy těsně přiléhají k tělu dítěte a nejsou překroucené. Ujistěte se, že bederní pásy prochází nízko a chrání pánev dítěte. Pásy by měly přiléhat k tělu dítěte, ale neměly by být příliš těsné a neměly by způsobovat nepohodlí.

DEMONTÁŽ PÁSŮ AUTOSEDAČKY

1. Otevřete přihrádku na pokyny.

Vysuňte horní sponu pásů (16) z plastového háčku a následně z něj sundejte pásy (obr. 13).

Maximálně uvolněte pásy (viz kapitola: NASTAVENÍ NAPNUTÍ PÁSŮ AUTOSEDAČKY). Je to důležité - nepřeskakujte tento bod!

4. Sesuňte pásy z další spony pásů (viz obr. 14 a 15).

5. Sviňte a zasuňte pásy látkový potah (obr. 16)

6. Protáhněte přezku látkovým potahem autosedačky a uložte ji do odkládací přihrádky

7. Uzavřete přihrádku na pokyny.

Pásy můžete sejmout pouze za účelem odstranění potahu. Montáž pásů probíhá v opačném pořadí.

NASTAVENÍ OPĚRKY HLAVY

1. Uvolněte co nejvíce ramenní pásy.

Chcete-li změnit výšku opěrky hlavy, uchopte a zatáhněte za páčku pro nastavení výšky opěrky hlavy (15).

3. Vyberte požadovanou výšku opěrky hlavy (obr. 5).

Upozornění! Výška ramenních pásů je integrována s výškou opěrky hlavy. Nastavte opěrku hlavy tak, aby ramenní pásy nebyly příliš vysoko (ve výšce uší nebo dokonce výše), ani příliš nízko (např. za zády dítěte). Viz obr. 6.

1. Příliš nízko nastavená opěrka hlavy.

2. Příliš vysoko nastavená opěrka hlavy.

3. Správně nastavená opěrka hlavy.‑ 71 ‑ CS

1. Abyste mohli své dítě pohodlně vyndat nebo posadit do autosedačky:

• Vysuňte tlačítko pro otočení základny o 360° (10).

• Následně otočte autosedačku v libovolném směru (360°).

Jakmile uslyšíte charakteriscké „cvaknu“, bude to znamenat, že je autosedačka ukotvena v požadované poloze. Můžete si tak být jis, že je autosedačka řádně zajištěna. Viz obr. 9. Po změně směru autosedačky zkontrolujte, zda je tlačítko pro otočení základny ukotveno zpět na svém místě.

2. Správná poloha autosedačky ve vztahu k výšce dítěte:

a. Zády ke směru jízdy - 40 - 105 cm b. Čelem ke směru jízdy - 76 - 105 cmm Upozornění! Autosedačku otočenou o 90 stupňů z výchozí polohy lze použít pouze k vložení nebo vyjmu dítěte ze sedačky. Během cesty je zakázáno používat produkt uložený kolmo ke směru jízdy!

PŘIZPŮSOBENÍ SKLONU SEDÁKU

Uchopte páčku sklonu sedáku (12), vytáhněte ji nahoru a změňte úhel sklonu autosedačky (obr. 10). Můžete si vybrat z 5 poloh sklonu autosedačky v závislos na velikos dítěte (obr. 11) 0 – 18 kg Zády ke směru jízdy Čelem ke směru jízdy

15 měsíců - 3 roky Poloha č. 5 (ležící) Poloha č. 1 Poloha č. 2 Poloha č. 3 Poloha č. 4 Sedačku nesmíte používat v poloze pro směru jízdy, dokud není dítě 15 měsíců! Pro nastavení autosedačky do polohy 5:

1. Nastavte autosedačku do čtvrté polohy, čelem ke směru jízdy.

2. Sskněte tlačítko pro otočení základny (10), otočte autosedačku zády ke směru jízdy.

Zatáhněte za páčku sklonu sedáku (12) a sklopte autosedačku do polohy 5. Je to poloha ležící, určená menším dětem.‑ 72 ‑CS

Vložka je určena pro nejmenší dě, zvyšuje jejich pohodlí a poskytuje dodatečnou podporu (viz 1 na obr. 12). Pokud bude dítě potřebovat v autosedačce více místa, vytáhněte redukční vložku.

2. Sejměte potah autosedačky z opěradla a základny.

3. Zvedněte opěrku hlavy do nejvyšší polohy.

4. Sejměte potah z opěrky hlavy.

Chcete-li potah znovu nasadit, opakujte výše uvedené kroky v opačném pořadí.

Sskněte tlačítko pro nastavení nohy stabilizátoru (20) a přidržujíc je, druhou rukou vysuňte nohu (obr. 18).

Nastavovací tlačítko uvolněte teprve tehdy, jakmile se stabilizační noha dotkne podloží.

3. Ujistěte se, že je správně vysunutá, pohněte s ní a zkontrolujte.

Indikátor západky nohy stabilizátoru (9) by měl být zelený. Pokud tomu tak není, opakujte celý proces od začátku. Upozornění! Pokud se ve Vašem vozidle nachází podlahová schránka, kontaktujte výrobce! Instalace ve vozidle ZÁDY KE SMĚRU JÍZDY (40 - 105 cm) ISOFIX + stabilizační noha Viz obr. 19

V případě potřeby nasaďte nástavce ISOFIX (22) na konektory ISOFIX ve vozidle. Usnadňují připojení konektorů ISOFIX autosedačky, pokud jsou konektory v autě těžko přístupné.

Otočte autosedačku zády ke směru jízdy (viz: OTOČENÍ AUTOSEDAČKY). Nastavte pátou polohu sklonu sedáku (viz: PŘIZPŮSOBENÍ SKLONU SEDÁKU).

Sskněte tlačítko ISOFIX (19) abyste vytáhli obě ramena ISOFIX (18). Následně uchopte sedák oběma rukama, zasuňte silně obě ramena ISOFIX do západek na sedadle vozidla, dokud ramena (18) nezapadnou a neuslyšíte charakteriscké „cvaknu“.‑ 73 ‑ CS

4. Zatlačte sedák směrem k sedadlu, abyste jej co nejvíce přitlačili k sedadlu vozidla.

5. Zelený indikátor na tlačítku ISOFIX musí být viditelný na obou stranách, teprve tehdy

si můžete být jis, že je sedák řádně zajištěn a umístěn.

Sskněte tlačítko pro nastavení nohy stabilizátoru (20), následně nohu vysuňte a upravte její délku tak, aby byla v kontaktu se podložím vozidla (indikátor (9) změní barvu na zelenou, jakmile je noha stabilizátoru dostatečně vysunuta).

7. Posaďte dítě do autosedačky a připoutejte jej bezpečnostními pásy

ČELEM VE SMĚRU JÍZDY (76 - 105 cm) ISOFIX + stabilizační noha Viz obr. 20

V případě potřeby nasaďte nástavce ISOFIX (22) na konektory ISOFIX ve vozidle. Usnadňují připojení konektorů ISOFIX autosedačky, pokud jsou konektory v autě těžko přístupné.

2. Otočte autosedačku čelem ke směru jízdy (viz: OTOČENÍ AUTOSEDAČKY). Nastavte

jednu ze čtyř poloh sklonu sedáku (viz: PŘIZPŮSOBENÍ SKLONU SEDÁKU).

Sskněte tlačítko ISOFIX (19) abyste vytáhli obě ramena ISOFIX (18). Následně uchopte autosedačku oběma rukama, zasuňte silně obě ramena ISOFIX (18) do západek na sedadle vozidla, dokud ramena nezapadnou a neuslyšíte charakteriscké „cvaknu“.

4. Zatlačte sedák směrem k sedadlu, abyste jej co nejvíce přitlačili k sedadlu vozidla.

Zelený indikátor na tlačítku ISOFIX (X) musí být viditelný na obou stranách, teprve tehdy si můžete být jis, že je sedák řádně zajištěn a umístěn.

Sskněte tlačítko pro nastavení nohy stabilizátoru (Y), následně nohu vysuňte a upravte její délku tak, aby byla v kontaktu se podložím vozidla (indikátor změní barvu na zelenou, jakmile je noha stabilizátoru dostatečně vysunuta).

7. Posaďte dítě do autosedačky a připoutejte jej bezpečnostními pásy.
