Typ produktu	Fotelik samochodowy dla niemowląt
Marka	Lionelo
Model	Antoon Plus
Norma bezpieczeństwa	i-Size (Rozporządzenie ONZ nr 129)
Grupa wagowa	0-18 kg
Wzrost dziecka	40-105 cm
Przybliżony wiek	Od urodzenia do około 3 lat
Wymiary (Dł x Szer x Wys)	62 x 44 x 54 cm (szacunkowo)
Waga fotelika	12,5 kg (szacunkowo)
Montaż	ISOFIX + noga stabilizująca
Obrót	360° z przyciskiem obrotu
Pozycje odchylenia	5 pozycji (w tym jedna leżąca)
Kierunek montażu	Tyłem do kierunku jazdy (40-105 cm) i przodem do kierunku jazdy (76-105 cm)
Uprząż	5-punktowa, regulowana wysokościowo wraz z zagłówkiem
Regulowany zagłówek	Tak, z dźwignią regulacji
Wkładka redukcyjna	Dołączona dla dzieci o wzroście 40-75 cm
Ochrona boczna	Zintegrowana, rozkładana od strony drzwi
Konserwacja i czyszczenie	Pokrowiec można prać w 30°C (nie suszyć w suszarce, nie używać wybielacza)
Materiały	Plastik, tkanina
Dołączone akcesoria	Prowadnice ISOFIX, wkładka redukcyjna, instrukcja obsługi

Często zadawane pytania - Antoon Plus Lionelo

Jaka jest maksymalna waga i wzrost dla korzystania z Lionelo Antoon Plus?

Fotelik jest przeznaczony dla dzieci ważących do 18 kg i mierzących od 40 do 105 cm. Powyżej tych wartości należy zmienić fotelik.

Czy mogę zamontować fotelik przodem do kierunku jazdy od razu po urodzeniu?

Nie, należy go montować tyłem do kierunku jazdy do 15 miesiąca życia (lub przynajmniej do osiągnięcia 76 cm wzrostu). Przejście na przód do kierunku jazdy jest dozwolone dopiero od 76 cm i 15 miesiąca życia.

Jak obrócić fotelik o 360°?

Pociągnij przycisk obrotu podstawy znajdujący się pod siedziskiem, a następnie obróć fotelik w żądanym kierunku. Kliknięcie potwierdza zablokowanie. Zwolnij przycisk, aby wrócił do pierwotnej pozycji.

Jak zamontować fotelik za pomocą ISOFIX i nogi stabilizującej?

1. Rozłóż ramiona ISOFIX, naciskając przycisk. 2. Włóż je do zaczepów ISOFIX w pojeździe, aż usłyszysz kliknięcie (wskaźnik zielony). 3. Opuść nogę stabilizującą, aż dotknie podłogi, a wskaźnik zmieni kolor na zielony. 4. Dociśnij fotelik do siedzenia.

Czy mogę używać fotelika bez nogi stabilizującej?

Nie, noga stabilizująca jest integralną częścią systemu bezpieczeństwa i-Size. Musi zawsze mieć kontakt z podłogą, w przeciwnym razie ochrona w razie uderzenia jest zagrożona.

Jak wyregulować wysokość zagłówka i uprzęży?

Pociągnij dźwignię regulacji wysokości z tyłu zagłówka, aby podnieść lub opuścić całość. Wysokość pasów uprzęży podąża automatycznie. Upewnij się, że pasy przebiegają tuż nad ramionami (tyłem do kierunku jazdy) lub na wysokości ramion (przodem do kierunku jazdy).

Jak wyczyścić pokrowiec fotelika?

Pokrowiec można prać w pralce w 30°C (program delikatny). Nie używać suszarki bębnowej ani wybielacza. Przed zdjęciem odłącz pasy uprzęży. Elementy plastikowe czyścić łagodnym detergentem.

Do jakiego wieku mogę używać fotelika?

Fotelik jest odpowiedni od urodzenia do około 3 lat (do 18 kg i 105 cm). Jednak granica wieku jest orientacyjna; przy podejmowaniu decyzji o zmianie kieruj się przede wszystkim wzrostem i wagą.

Czy fotelik można zamontować z przodu z aktywną poduszką powietrzną?

Nie, jeśli przednia poduszka powietrzna jest aktywna, zabronione jest umieszczanie fotelika tyłem do kierunku jazdy. W przypadku montażu przodem do kierunku jazdy poduszka musi być wyłączona, a fotelik maksymalnie odsunięty do tyłu. Sprawdź instrukcję obsługi pojazdu.

Co zrobić po wypadku lub silnym uderzeniu?

Fotelik należy natychmiast wymienić po silnym uderzeniu, nawet jeśli nie widać uszkodzeń. Naprężenia mogły osłabić konstrukcję. Skontaktuj się z producentem lub sprzedawcą w celu wymiany.

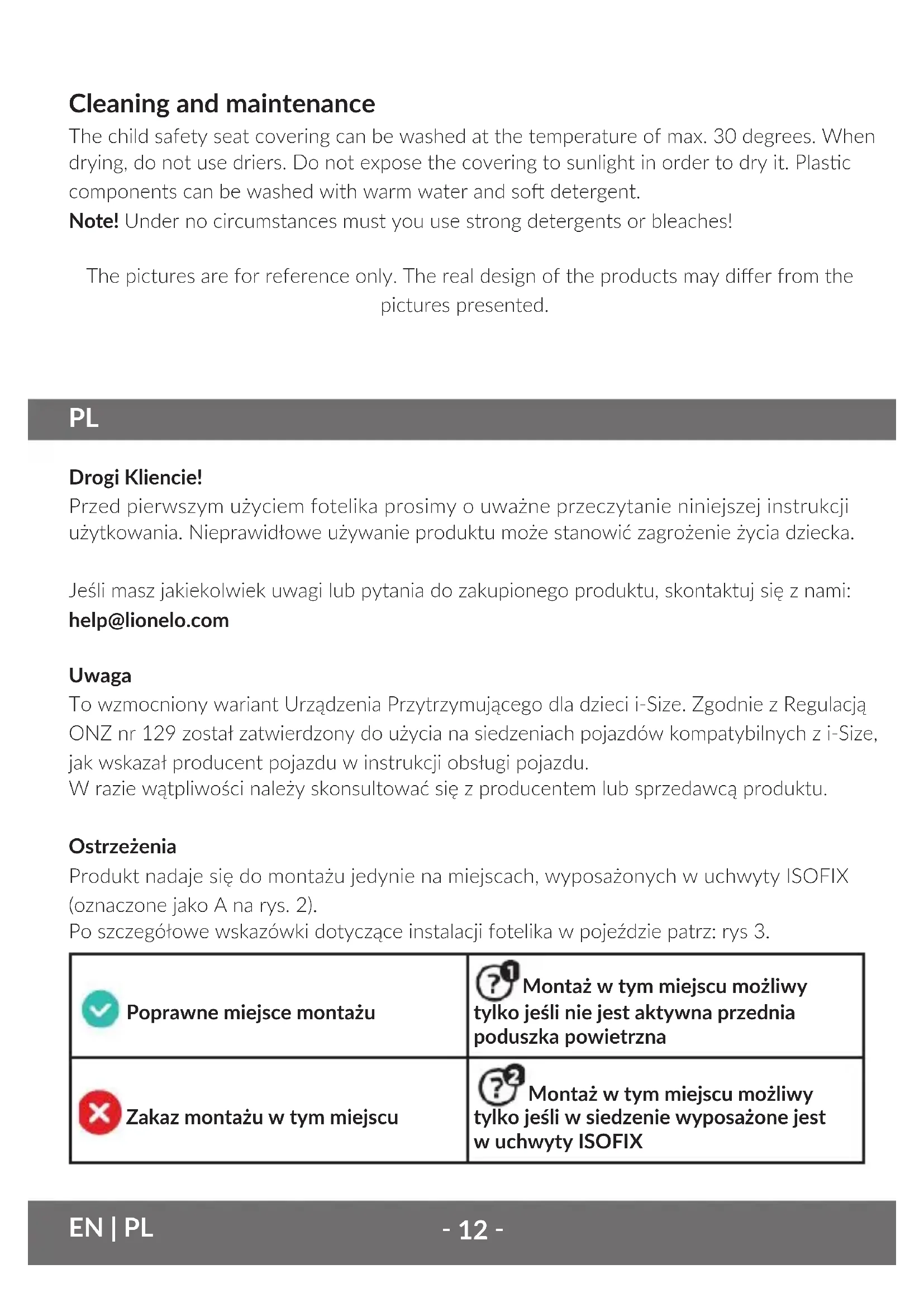

INSTRUKCJA OBSŁUGI Antoon Plus Lionelo

Przed pierwszym użyciem fotelika prosimy o uważne przeczytanie niniejszej instrukcji użytkowania. Nieprawidłowe używanie produktu może stanowić zagrożenie życia dziecka.

Jeśli masz jakiekolwiek uwagi lub pytania do zakupionego produktu, skontaktuj się z nami:

[e-mail]

Uwaga

To wzmocniony wariant Urządzenia Przytrzymującego dla dzieci i-Size. Zgodnie z Regulacją ONZ nr 129 został zatwierdzony do użycia na siedzeniach pojazdów kompatybilnych z i-Size, jak wskazał producent pojazdu w instrukcji obsługi pojazdu.

W razie wątpliwości należy skonsultować się z producentem lub sprzedawcą produktu.

Ostrzeżenia

Produkt nadaje się do montażu jedynie na miejscach, wyposażonych w uchwyty ISOFIX (oznaczone jako A na rys. 2).

Po szczegółowe wskazówki dotyczące instalacji fotelika w pojeździe patrz: rys 3.

Poprawne miejsce montażu	Montaż w tym miejscu możliwytylko jeśli nie jest aktywna przedniapoduszka powietrzna
Zakaz montażu w tym miejscu	Montaż w tym miejscu możliwytylko jeśli w siedzenie wyposażone jestw uchwyty ISOFIX

Bezpieczeństwo w pojeździe:

Aby zapewnić jak największe bezpieczeństwo sobie i pasażerom w trakcie jazdy, upewnij się, że:

• Składane oparcia pod łokcie są złożone (pozycja pionowa).
• Jeśli fotelik jest zamontowany na przednim siedzeniu pasażera, to siedzenie jest maksymalnie odsunięte do tyłu.
• Wszelkie obiekty, które mogłyby spowodować uszkodzenia w samochodzie w sytuacji kolizji są odpowiednio zabezpieczone.
• Wszyscy pasażerowie mają zapięte pasy bezpieczeństwa.

Fotelika nie można przypinać samochodowym pasem bezpieczeństwa.

Ostrzeżenia:

• Produkt przeznaczony jest dla dzieci o wadze do 18 kg oraz o wzroście pomiędzy 40 a 105 cm.
• Jeśli Twoje dziecko ma mniej niż 15 miesięcy, nie używaj fotelika przodem do kierunku jazdy!
• Twarde elementy oraz plastikowe części urządzenia przytrzymującego dla dzieci należy umieścić i zainstalować w taki sposób, by w normalnych warunkach eksploatacji pojazdu nie mogły zostać uwięzione przez przesuwane siedzenie lub drzwi pojazdu.
• W przypadku instalacji tyłem do kierunku jazdy, nie używaj fotelika w miejscach, gdzie aktywna jest przednia poduszka powietrzna.
• Noga stabilizująca musi mieć styczność z podłożem pojazdu. Wszelkie pasy bezpieczeństwa przytrzymujące dziecko muszą być dobrze dopasowane do jego rozmiaru. Pasy nie mogą być przekręcone.
• Upewnij się, że pasy biodrowe przebiegają nisko, aby odpowiednio zabezpieczały miednicę.
• Jeśli produkt został wystawiony na działanie silnych czynników (takich jak uderzenie) należy go wymienić.
• Nie należy dokonywać żadnych zmian w foteliku lub dodawać nowych elementów bez akceptacji organu udzielającego homologacji. Aby zapewnić dziecku maksymalne bezpieczeństwo, sprzęt należy zamocować i użytkować zgodnie z zaleceniami w instrukcji.
• Plastikowe elementy tego fotelika mogą nagrzewać się w słońcu i powodować oparzenia na skórze dziecka.
• Chron swoje dziecko i fotelik przed słońcem (na przykład przykrywając je jasnym elementem odzieży). Jeśli fotelik nie jest przykryty, staraj się nie wystawiać go na słońce. W przeciwnym przypadku fotelik może być zbyt gorący dla skóry twojego dziecka.
• Nigdy nie zostawiaj swojego dziecka samego w pojeździe.
• Bagaże i inne, podobne elementy powinny być zabezpieczone, aby w sytuacji kolizji nie spowodowały żadnych obrażeń.

• Nie powinno się używać fotelika bez jego materiałowego pokrycia.

• Pokrycie nie może być zastąpione elementem pochodzącym z innego zestawu. Stanowi ono integralny element zestawu i ma wpływ na działanie urządzenia przytrzymującego.

• Zawsze niej przy sobie tę instrukcję obsługi.
• Zapoznaj się z instrukcją obsługi producenta pojazdu.
• Produktu nie można mocować za pomocą pasów bezpieczeństwa.

Opis (rys. 1)

1. Materiałowy zagłówek dla najmłodszych
2. Poszycie fotelika
3. Poduszki ochronne pasa naramiennego
4. Pas naramienny
5. Klamra fotelikowych pasów
6. Przycisk rozpięcia pasów
7. Poduszka ochronna klamry
8. Regulator napięcia pasów
9. Wskaźnik zatrzasku nogi stabilizującej
10. Przycisk rotacji bazy (360°)

11. Baza

12. Dźwignia pochylenia siedziska

13. Wkładka redukcyjna
14. Zagłówek
15. Dźwignia regulacji wysokości zagłówka
16. Górne złącze pasów
17. Schowek na instrukcję obsługi
18. Ramiona ISOFIX
19. Przycisk ISOFIX
20. Przycisk regulacji nogi stabilizującej
21. Noga stabilizująca
22. Nakładki ISOFIX

Zastosowanie

ZAPINANIE PASÓW FOTELIKA

Aby zapiąć pasy w foteliku (rys. 4):

1. Połącz klamry pasów.
2. Włóż je do klamry (5), usłyszysz charakterystyczne „kliknięcie”.
3. Upewnij się, że pasy są prawidłowo naciągnięte i nieposkręcane.

Aby rozpiąć 5-puntowe pasy fotelika: wciśnij czerwony przycisk (F) na klamrze i poluzuj pasy.

REGULACJA NAPIĘCIA PASÓW FOTELIKA

1. Aby ścieśnić pasy, pociągnij za pasek regulujący napięcie (8) (rys. 7).
2. Aby poluzować pasy, wciśnij przycisk regulacji (znajduje się tuż pod ujściem pasa regulującego napięcie) i pociągnij za naramienne pasy fotelika (rys. 8).
   Uwaga! Upewnij się, że pasy fotelika przylegają ściśle do ciała dziecka i że nie są poskręcane. Upewnij się, że pasy biodrowe przebiegają nisko i chronią miednicę dziecka. Pasy powinny być ciasne względem ciała dziecka, nie powinny jednak być zbyt ciasne i wywoływać dyskomfortu.

DEMONTAŻ PASÓW FOTELIKA

1. Otwórz schowek na instrukcję.
2. Wysuń górne złącze pasów (16) z plastikowego zaczepu, a następnie zdejmij z niego pasy (rys. 13).
3. Maksymalnie poluzuj pasy (patrz rozdział: REGULACJA NAPIĘCIA PASÓW FOTELIKA). To ważne – nie omijaj tego punktu!
4. Zsuń pasy z kolejnego złącza pasów (patrz: rys. 14 i 15).
5. Zwiń i wsuń pasy pod materiałowe poszycie (rys. 16)
6. Klamre przełoż przez materiałowe poszycie fotelika i schowaj do schowka (rys. 17)
7. Zamknij schowek na instrukcję.

Pasy można zdemontować wyłącznie w celu zdjęcia poszycia.

Montaż pasów należy przeprowadzić w odwrotnej kolejności.

REGULACJA ZAGŁÓWKA

1. Poluzuj maksymalnie pasy naramienne.
2. Aby zmienić wysokość zagłówka, chwyć i pociągnij za dźwignię regulacji wysokości zagłówka (15).
3. Wybierz pożadaną wysokość zagłówka (rys. 5).

Uwaga! Wysokość pasów naramiennych zintegrowana jest z wysokością zagłówka.

Zagłówek należy wyregulować tak, aby pasy naramienne nie były zbyt wysoko (na linii uszu lub jeszcze wyżej), ani zbyt nisko (np. za plecami dziecka). Patrz: rys. 6.

1. Za nisko wyregulowany zagłówek.
2. Za wysoko wyregulowany zagłówek.
3. Poprawnie wyregulowany zagłówek.

OBRÓT FOTELIKA

1. W celu wygodnego wyciągnięcia lub ułożenia dziecka w foteliku:

2. Wysuń przycisk rotacji bazy 360° (10).

3. Następnie obróć fotelik w dowolnym kierunku (360°).
   Kiedy usłyszysz charakterystyczne „kliknięcie” będzie to oznaczało, że fotelik zakotwiczyt się na pożądanej pozycji. Wtedy masz pewność, że fotelik jest prawidłowo zabezpieczony.

Patrz: rys. 9.

Upewnij się, przycisk obrotu bazy zakotwiczył się z powrotem na swoim miejscu po zmianie kierunku fotelika.

1. Prawidłowe położenie fotelika względem wzrostu dziecka:

a. Tyłem do kierunku jazdy - 40 - 105 cm
b. Przodem do kierunku jazdy - 76 - 105 cmm

Uwaga! Fotelik obrócony o 90 stopni w stosunku do pozycji wyjściowej może posłużyć tylko do włożenia lub wyciągnięcia dziecka z fotelika. Podczas podróży nie wolno korzystać z produktu ułożonego prostopadle do kierunku jazdy!

DOSTOSOWANIE KATA POCHYLENIA SIEDZISKA

Chwyć dźwignię pochylenia siedziska (12), pociągnij w górę i zmień kąt nachylenia fotelika (rys. 10). Możesz wybrać 5 pozycji nachylenia fotelika w zależności od wielkości dziecka (rys. 11)

0 - 18 kg
Tytem do kierunku jazdy	Przodem do kierunku jazdy
40 - 105 cm0 - 3 lata	76 - 105 cm15 miesięcy - 3 lata
Pozycja nr 5(leżąca)	Pozycja nr 1	Pozycja nr 2	Pozycja nr 3	Pozycja nr 4
Nie wolno używać fotelika przodem do kierunku jazdy dopóki dziecko nie skończy15 miesięcy!

W celu ustawienia fotelika w pozycji 5:

1. Ustaw fotelik w pozycji czwartej, przodem do kierunku jazdy.
2. Wciśnij przycisk rotacji bazy (10), obróć fotelik tyłem do kierunku jazdy.
3. Pociągnij za dźwignię pochylenia siedziska (12) i odchyl fotelik do pozycji 5. Jest to pozycja leżąca, dedykowana mniejszym dzieciom.

WKŁADKA REDUKCYJNA

Wkładka przeznaczona jest dla najmniejszych dzieci, poprawia ich wygodę i stanowi dodatkowe podparcie (patrz: 1 na rys. 12). Jeśli dziecko będzie potrzebowało więcej miejsca w foteliku, wyciągnij wkładkę redukcyjną.

✓ 40-75cm

× >75cm

ZDEJMOWANIE POKRYCIA

1. Zdejmij 5-punktowe pasy fotelika (patrz: DEMONTAŻ PASÓW FOTELIKA).
2. Zdejmij poszycie fotelika z oparcia i bazy.
3. Podnieś zagłówek do najwyższej pozycji.
4. Zdejmij poszycie z zagłówka.

Aby ponownie nałożyć pokrycie, powtórz powyższe czynności w odwrotnej kolejności.

DOPASOWANIE NOGI STABILIZUJĄCEJ

1. Wciśnij przycisk regulacji nogi stabilizującej (20) i trzymając go, wysuń nogę drugą ręką (rys. 18).
2. Puść przycisk regulacji dopiero kiedy noga stabilizująca dotknie podłoża.
3. Upewnij się, że jest poprawnie rozsunięta, porusz nią aby to sprawdzić.

Wskaźnik zatrzasku nogi stabilizującej (9) powinien być zielony. Jeśli tak nie jest, potwórz cały proces od początku.

Uwaga! Jeśli w Twoim pojeździe znajduje się schowek podłogowy, skontaktuj się z producentem!

Instalacja w samochodzie

TYŁEM DO KIERUNKU JAZDY (40 - 105 cm)

ISOFIX + noga stabilizująca

Patrz: rys. 19

1. Jeżeli jest taka konieczność, nałów nakładki ISOFIX (22) na złącza ISOFIX w samochodzie. Ułatwiają wpinanie zaczepów ISOFIX fotelika, kiedy złącza w samochodzie są mało dostępne.
2. Obróć fotelik tyłem do kierunku jazdy (patrz: OBRÓT FOTELIKA). Ustaw piąta pozycję pochylenia siedziska (patrz: DOSTOSOWANIE KĄTA POCHYLENIA SIEDZISKA).
3. Wciśnij przycisk ISOFIX (19) aby wyciągnąć oba ramiona ISOFIX (18). Następnie chwyć siedzisko w dwie ręce, wsuń mocno dwa ramiona ISOFIX w zaczepy znajdujące się w kanapie samochodu, aż ramiona (18) zazębią się i usłyszysz charakterystyczne „kliknięcie”.
4. Pchnij siedzisko w stronę fotela, w celu maksymalnego dociśnięcia do kanapy samochodu.
5. Zielony wskaźnik na przycisku ISOFIX musi być widoczny po obu stronach, wtedy masz pewność, że siedzisko jest prawidłowo zabezpieczone i umieszczone.
6. Naciśnij przycisk regulacji nogi stabilizującej (20), następnie wyciągnij nogę i dostosuj jej długość, tak żeby była w kontakcie z podłożem pojazdu (wskaźnik (9) zmieni kolor na zielony, kiedy noga stabilizująca będzie wystarczająco wyciągnięta).
7. Posadź dziecko w foteliku i zapnij fotelikowymi pasami bezpieczeństwa

PRZODEM DO KIERUNKU JAZDY (76 - 105 cm)

ISOFIX + noga stabilizująca

Patrz: rys. 20

1. Jeżeli jest taka konieczność, nałów nakładki ISOFIX (22) na złącza ISOFIX w samochodzie. Ułatwiają wpinanie zaczepów ISOFIX fotelika, kiedy złącza w samochodzie są mało dostępne.
2. Obróć fotelik przodem do kierunku jazdy (patrz: OBRÓT FOTELIKA). Ustaw jedną z czterech pozycji pochylenia siedziska (patrz: DOSTOSOWANIE KĄTA POCHYLENIA SIEDZISKA).
3. Wciśnij przycisk ISOFIX (19) aby wyciągnąć oba ramiona ISOFIX (18). Następnie chwyć siedzisko w dwie ręce, wsuń mocno dwa ramiona ISOFIX (18) w zaczepy znajdujące się w kanapie samochodu, aż ramiona zazębią się i usłyszysz charakterystyczne „kliknięcie”.
4. Pchnij siedzisko w stronę fotela, w celu maksymalnego dociśnięcia do kanapy samochodu.
5. Zielony wskaźnik na przycisku ISOFIX (X), musi być widoczny po obu stronach, wtedy masz pewność, że siedzisko jest prawidłowo zabezpieczone i umieszczone.
6. Naciśnij przycisk regulacji nogi stabilizującej (Y), następnie wyciągnij nogę i dostosuj jej długość, tak żeby była w kontakcie z podłożem pojazdu (wskaźnik zmieni kolor na zielony, kiedy noga stabilizująca będzie wystarczająco wyciągnięta).
7. Posadź dziecko w foteliku i zapnij fotelikowymi pasami bezpieczeństwa.

Po zainstalowaniu fotelika w samochodzie należy zawsze wysunąć ochronę boczną od strony drzwi samochodu.

Czyszczenie i konserwacja

Pokrycie fotelika prać w temperaturze maksymalnej 30 stopni. Przy suszeniu nie należy korzystać z suszarek. Nie powinno się wystawiać pokrycia na promienie słoneczne w celu wysuszenia. Plastikowe elementy można wyczyścić przy użyciu ciepłej wody i łagodnego detergentu.

Uwaga! Pod żadnym pozorem nie wolno używać silnych detergentów ani środków wybielających!

Zdjęcia mają charakter poglądowy, rzeczywisty wygląd produktów może różnić się od prezentowanego na zdjęciach.
