Antoon Plus - Kindersitz Lionelo - Kostenlose Bedienungsanleitung

Produkttyp	Babysitz
Marke	Lionelo
Modell	Antoon Plus
Sicherheitsnorm	i-Size (UN-Verordnung Nr. 129)
Gewichtsgruppe	0-18 kg
Körpergröße des Kindes	40-105 cm
Ungefähres Alter	Von der Geburt bis etwa 3 Jahre
Abmessungen (L x B x H)	62 x 44 x 54 cm (Schätzung)
Sitzgewicht	12,5 kg (Schätzung)
Installation	ISOFIX + Stützfuß
Drehung	360° mit Drehknopf
Neigungspositionen	5 Positionen (davon eine Liegeposition)
Einbaurichtung	Rückwärtsgerichtet (40-105 cm) und vorwärtsgerichtet (76-105 cm)
Gurt	5-Punkt, höhenverstellbar mit Kopfstütze
Verstellbare Kopfstütze	Ja, mit Verstellhebel
Reduzierkissen	Inklusive für Kinder von 40-75 cm
Seitenaufprallschutz	Integriert, türseitig ausklappbar
Pflege und Reinigung	Bezug waschbar bei 30°C (kein Trockner, keine Bleiche)
Materialien	Kunststoff, Stoff
Enthaltenes Zubehör	ISOFIX-Führungen, Reduzierkissen, Bedienungsanleitung

Häufig gestellte Fragen - Antoon Plus Lionelo

Was ist das maximale Gewicht und die maximale Größe für die Verwendung des Lionelo Antoon Plus?

Der Sitz ist für Kinder mit einem Gewicht von bis zu 18 kg und einer Körpergröße zwischen 40 und 105 cm ausgelegt. Darüber hinaus muss der Sitz gewechselt werden.

Kann ich den Sitz von Geburt an vorwärtsgerichtet installieren?

Nein, es ist zwingend erforderlich, ihn bis zu 15 Monaten rückwärtsgerichtet (oder mindestens bis 76 cm) zu installieren. Der Wechsel zur Vorwärtsfahrt ist erst ab 76 cm und 15 Monaten erlaubt.

Wie drehe ich den Sitz um 360°?

Ziehen Sie den Drehknopf an der Basis unter dem Sitz, und drehen Sie den Sitz in die gewünschte Richtung. Ein Klicken bestätigt die Verriegelung. Lassen Sie den Knopf los, damit er in die Ausgangsposition zurückkehrt.

Wie installiere ich den Sitz mit ISOFIX und Stützfuß?

1. Klappen Sie die ISOFIX-Arme aus, indem Sie den Knopf drücken. 2. Stecken Sie sie in die ISOFIX-Verankerungen des Fahrzeugs, bis sie einrasten (grüne Anzeige). 3. Senken Sie den Stützfuß ab, bis er den Boden berührt und die Anzeige grün wird. 4. Drücken Sie den Sitz gegen die Rücksitzbank.

Kann ich den Sitz ohne den Stützfuß verwenden?

Nein, der Stützfuß ist ein integraler Bestandteil des i-Size-Sicherheitssystems. Er muss immer Bodenkontakt haben, sonst ist der Schutz bei einem Aufprall beeinträchtigt.

Wie stelle ich die Höhe der Kopfstütze und des Gurts ein?

Ziehen Sie den Höhenverstellhebel an der Rückseite der Kopfstütze, um die gesamte Einheit zu heben oder zu senken. Die Höhe der Gurte folgt automatisch. Achten Sie darauf, dass die Gurte knapp über den Schultern (rückwärtsgerichtet) oder auf Schulterhöhe (vorwärtsgerichtet) verlaufen.

Wie reinige ich den Bezug des Sitzes?

Der Bezug ist maschinenwaschbar bei 30°C (Schonwaschgang). Keinen Trockner und kein Bleichmittel verwenden. Entfernen Sie die Gurtbänder vor dem Abnehmen. Kunststoffteile werden mit einem milden Reinigungsmittel gereinigt.

Bis zu welchem Alter kann ich den Sitz verwenden?

Der Sitz ist von der Geburt bis etwa 3 Jahre geeignet (bis 18 kg und 105 cm). Allerdings ist die Altersgrenze nur ein Richtwert; orientieren Sie sich an Größe und Gewicht für den Wechsel.

Kann der Sitz vorne mit einem Airbag installiert werden?

Nein, wenn der Frontairbag aktiv ist, ist es verboten, einen rückwärtsgerichteten Sitz dort zu platzieren. Für eine vorwärtsgerichtete Installation muss der Airbag deaktiviert und der Sitz ganz nach hinten geschoben werden. Konsultieren Sie das Fahrzeughandbuch.

Was tun nach einem Unfall oder starken Aufprall?

Der Sitz muss nach einem heftigen Aufprall sofort ersetzt werden, auch wenn keine sichtbaren Schäden vorhanden sind. Die Belastungen können die Struktur geschwächt haben. Kontaktieren Sie den Hersteller oder Händler für einen Ersatz.

BEDIENUNGSANLEITUNG Antoon Plus Lionelo

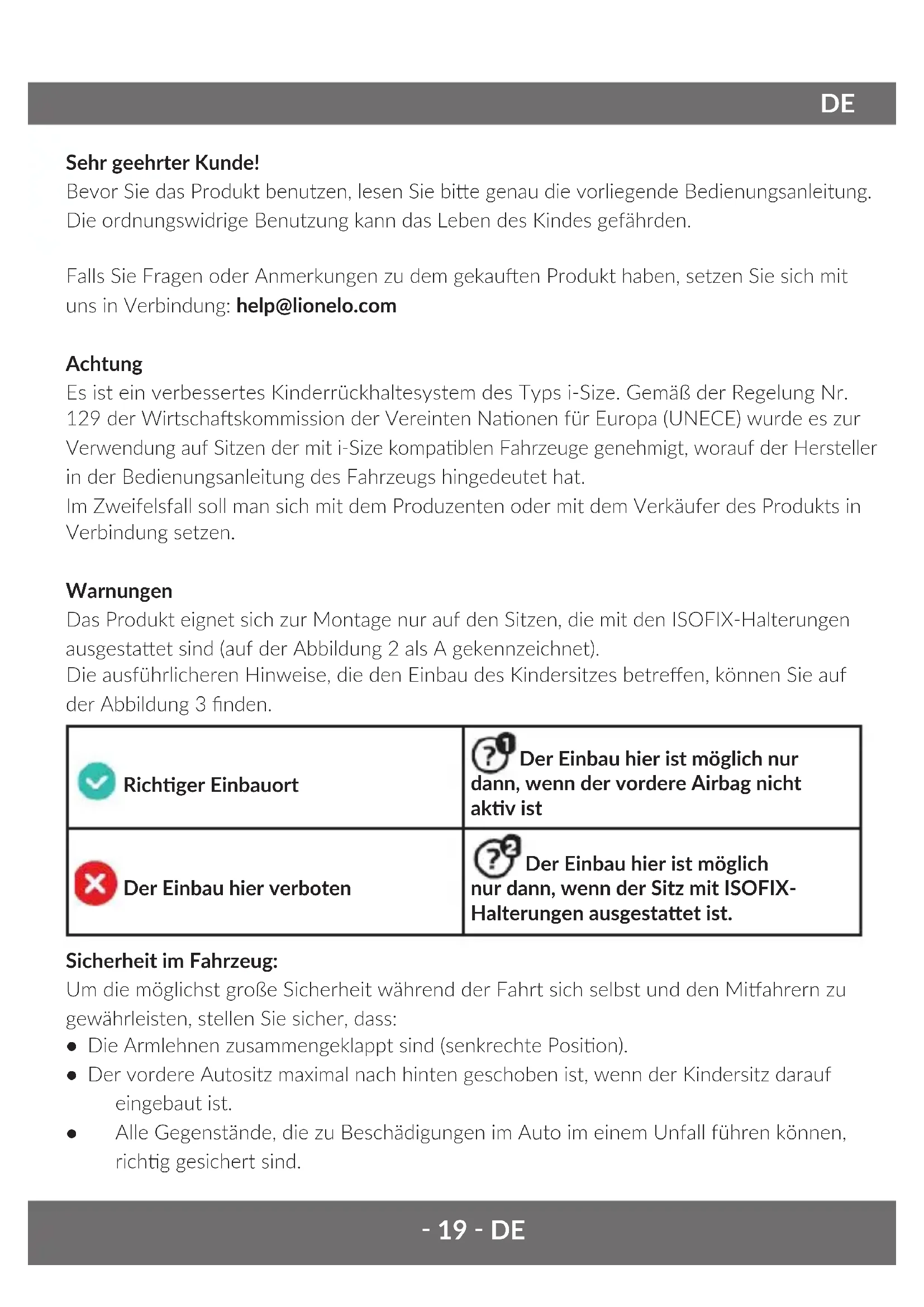

Sehr geehrter Kunde!

Bevor Sie das Produkt benutzen, lesen Sie bitte genau die vorliegende Bedienungsanleitung. Die ordnungswidrige Benutzung kann das Leben des Kindes gefährden.

Falls Sie Fragen oder Anmerkungen zu dem gekauften Produkt haben, setzen Sie sich mit uns in Verbindung: [e-mail]

Achtung

Es ist ein verbessertes Kinderrückhaltesystem des Typs i-Size. Gemäß der Regelung Nr. 129 der Wirtschaftskommission der Vereinten Nationen für Europa (UNECE) wurde es zur Verwendung auf Sitzen der mit i-Size kompatiblen Fahrzeuge genehmigt, worauf der Hersteller in der Bedienungsanleitung des Fahrzeugs hingedeutet hat.

Im Zweifelsfall soll man sich mit dem Produzenten oder mit dem Verkäufer des Produkts in Verbindung setzen.

Warnungen

Das Produkt eignet sich zur Montage nur auf den Sitzen, die mit den ISOFIX-Halterungen ausgestattet sind (auf der Abbildung 2 als A gekennzeichnet).

Die ausführlicheren Hinweise, die den Einbau des Kindersitzes betreffen, können Sie auf der Abbildung 3 finden.

	Richtiger Einbauort	?1 Der Einbau hier ist möglich nur dann, wenn der vordere Airbag nicht aktiv ist
	Der Einbau hier verboten	?2 Der Einbau hier ist möglich nur dann, wenn der Sitz mit ISOFIX-Halterungen ausgestattet ist.

Sicherheit im Fahrzeug:

Um die möglichst große Sicherheit während der Fahrt sich selbst und den Mitfahrern zu gewährleisten, stellen Sie sicher, dass:

• Die Armlehnen zusammengeklappt sind (senkrechte Position).
- Der vordere Autositz maximal nach hinten geschoben ist, wenn der Kindersitz darauf eingebaut ist.
- Alle Gegenstände, die zu Beschädigungen im Auto im einem Unfall führen können, richtig gesichert sind.

- Alle Mitfahrer angeschnallt sind.

Der Kindersitz darf nicht mit dem Autosicherheitsgurt angeschnallt sein.

Warnungen:

• Das Produkt ist für Kinder mit dem Gewicht bis zu 18 kg und mit der Größe zwischen 40 und 105 cm vorgesehen.
• Wenn Ihr Kind jünger als 15 Monate alt ist, benutzen Sie den Kindersitz nicht nach vorwärts gerichtet!
• Die harten Elemente und die Plastikteile der Rückhalteeinrichtung für Kinder soll man so platzieren und installieren, dass sie unter normalen Bedingungen der Fahrzeugbenutzung nicht durch den Schiebesitz oder die Fahrzeugtür eingeklemmt werden können.
• Wenn der Kindersitz rückwärts zur Fahrtrichtung installiert wird, benutzen Sie den Kindersitz nicht an Sitzen, wo der vordere Airbag aktiv ist.
• Der Stützfuß muss den Boden des Fahrzeugs berühren. Alle Sicherheitsgurte müssen an die Größe des Kindes angepasst sein. Die Gurte dürfen nicht verdreht sein.
• Stellen Sie sicher, dass die Beckengurte niedrig verlaufen, damit der Becken richtig gesichert wird.
• Wenn das Produkt der Wirkung starker Faktoren (wie der Schlag) ausgesetzt wurde, soll man ihn ersetzen.
• Man soll keine Änderungen im Kindersitz vornehmen oder neue Elemente ohne Billigung einer berechtigten Behörde hinzufügen. Um dem Kind die maximale Sicherheit zu gewährleisten, soll man das Produkt gemäß Empfehlungen in der Bedienungsanleitung befestigen und benutzen.
• Die Plastikteile dieses Kindersitzes können von der Sonne erhitzt werden und die Verbrennungen auf der Haut des Kindes verursachen.
• Schützen Sie Ihr Kind und den Kindersitz vor der Sonne (decken Sie sie z.B. mit einem hellen Kleidungsstück). Wenn der Kindersitz nicht bedeckt ist, lassen Sie ihn nicht in der Sonne. Ansonsten kann der Kindersitz zu heiß für die Haut Ihres Kindes sein.
• Lassen Sie das Kind nie alleine im Fahrzeug.
• Koffer und andere ähnliche Elemente sollen gesichert sein, damit sie im Falle eines Unfalls keine Verletzungen verursachen.
• Man soll den Kindersitz nicht ohne das Polstermaterial benutzen.
• Das Polstermaterial kann nicht durch ein anderes von einem anderen Kindersitz ersetzt werden. Das Polstermaterial bildet ein Bestandteil des Geräts und hat Einfluss auf das Funktionieren der Rückhalteeinrichtung.
• Haben Sie diese Bedienungsanleitung immer dabei.
• Machen Sie sich mit der Bedienungsanleitung des Produzenten des Fahrzeugs vertraut.
• Das Produkt kann nicht mit Autositzgurten montiert werden.

Beschreibung (Abb. 1)

1. Kopfstütze für die Kleinkinder
2. Polstermaterial
3. Schutzpolster für den Gurt
4. Schultergurt
5. Klammer der Gurte des Kindersitzes
6. Rote Taste
7. Schutzpolster der Klammer
8. Regulierung der Spannung der Gurte
9. Druckknopf des Stützfußes
10. Taste zur Rotation der Basis (360°)

11. Basis

12. Hebel zur Neigung des Sitzes

13. Einlage
14. Kopfstütze
15. Regulierung der Höhe der Kopfstütze
16. Das obere Verbindungsglied der Gurte
17. Versteck für die Bedienungsanleitung
18. ISOFIX-Rastarme
19. ISOFIX-Taste
20. Regulierung des Stützfußes
21. Stützfuß
22. ISOFIX-Kappen

Benutzung

GURTE DES KINDERSITZES ANSCHNALLEN

Um die Gurte des Kindersitzes anzuschnallen (Abb. 4):

1. Verbinden Sie die Klammern der Gurte.
2. Stecken Sie die Gurte in die Klammer (5), Sie werden ein „Klicken“ hören.
3. Stellen Sie sicher, dass die Gurte richtig gespannt und nicht verdreht sind.

Um die 5-Punkt-Gurte des Kindersitzes aufzumachen: drücken Sie die rote Taste (F) auf der Klammer und lösen Sie die Gurte.

DIE SPANNUNG DER GURTE REGULIEREN

1. Um die Gurte zu spannen, ziehen Sie am Riemen zur Regulierung der Gurte (8) (Abb. 7).
2. Um die Gurte zu lockern, drücken Sie die Taste zur Regulierung (sie befindet sich am Ende des Gurts zur Regulierung der Spannung) und ziehen Sie an Schultergurten des Kindersitzes (Abb.).

Achtung! Stellen Sie sicher, dass die Gurte des Kindersitzes eng am Körper des Kindes anliegen und dass sie nicht verdreht sind. Stellen Sie sicher, dass die Beckengurte niedrig verlaufen und das Becken des Kindes schützen. Die Gurte sollen eng am Körper des Kindes anliegen, aber nicht zu sehr gespannt sein und kein Unwohlsein hervorrufen.

GURTE DES KINDERSITZES DEMONTIEREN

1. Öffnen Sie den Versteck für die Bedienungsanleitung.
2. Nehmen Sie das obere Verbindungsglied der Gurte (16) aus dem Plastikhaken aus, dann nehmen von ihm die Gurte ab (Abb. 13).

3. Lösen Sie die Gurte maximal (der Kapitel: DIE SPANNUNG DER GURTE REGULIEREN). Das ist wichtig - lassen Sie diesen Punkt nicht aus!

4. Nehmen Sie die Gurte von dem nächsten Verbindungsglied der Gurte ab (Abb. 14 und 15).

5. Rollen Sie die Gurte auf und schieben Sie sie unter das Polstermaterial (Abb. 16)
6. Ziehen Sie die Klammer durch das Polstermaterial des Kindersitzes und stecken Sie sie in den Versteck (Abb. 17)
7. Schließen Sie den Versteck für die Bedienungsanleitung.

Die Riemen können nur entfernt werden, um die Abdeckung zu entfernen.

Die Montage der Gurte soll man in umgekehrter Reihenfolge durchführen.

KOPFSTÜTZE REGULIEREN

1. Lösen Sie maximal die Schultergurte.
2. Um die Höhe der Kopfstütze zu ändern, greifen Sie nach dem Hebel zur Regulierung der Kopfstütze und ziehen Sie daran (15).
3. Wählen Sie die gewünschte Höhe der Kopfstütze (Abb. 5).

Achtung! Die Höhe der Schultergurte ist mit der Höhe der Kopfstütze integriert.

Die Kopfstütze soll man so regulieren, dass die Schultergurte weder zu hoch (auf Höhe der Ohren oder noch höher) noch zu niedrig sind (z.B. hinter dem Rücken des Kindes) (Abb. 6).

1. Kopfstütze zu niedrig.
2. Kopfstütze zu hoch.
3. Kopfstütze richtig reguliert.

KINDERSITZ DREHEN

1. Um den Kindersitz bequem herauszunehmen oder das Kind in den Kindersitz zu setzen:
2. Schieben Sie die Rotationstaste der Basis 360° aus (10).
3. Dann drehen Sie den Kindersitz in die beliebige Richtung (360°).
4. Wenn Sie ein charakteristisches „Klicken“ hören, bedeutet es, dass der Kindersitz auf der gewünschten Position verankert wurde. Dann können Sie sicher sein, dass der Kindersitz richtig gesichert ist.

Abb. 9.

Stellen Sie sicher, dass die Rotationstaste der Basis nach der Änderung der Richtung des Kindersitzes wieder richtig verankert ist.

1. Richtige Lage des Kindersitzes gegenüber der Größe des Kindes

a. Rückwärts zu der Fahrtrichtung - 40 - 105 cm
b. Vorwärts zu der Fahrtrichtung - 76 - 105 cm

Achtung! Der um 90 Grad gegenüber der Ausgangsposition gedrehte Kindersitz kann nur dazu dienen, das Kind in den Kindersitz zu setzen oder es aus dem Kindersitz

herauszunehmen. Während der Reise darf man das Produkt nicht senkrecht zu der Fahrtrichtung benutzen!

NEIGUNGSWINKEL DES KINDERSITZES ANPASSEN

Greifen Sie nach dem Hebel zur Neigung des Kindersitzes (12), ziehen Sie ihn nach oben und ändern Sie den Neigungswinkel des Kindersitzes (Abb. 10).

Sie können 5 Neigungswinkel des Kindersitzes je nach der Größe des Kindes wählen (Abb. 11).

0 - 18 kg
Kindersitz rückwärts gerichtet	Kindersitz vorwärts gerichtet
40 - 105 cm0 - 3 Jahre	76 - 105 cm15 Monate - 3 Jahre
Position Nr. 5 (liegend)	Position Nr. 1	Position Nr. 2	Position Nr. 3	Position Nr. 4
Man darf den Kindersitz nicht vorwärts zur Fahrtrichtung benutzen, bis das Kind 15 Monate alt ist!

Um den Kindersitz in der Position 5 einzustellen:

1. Stellen Sie den Kindersitz in der Position 4, nach vorwärts gerichtet, ein.
2. Drücken Sie die Rotationstaste der Basis (10), drehen Sie den Kindersitz rückwärts.
3. Ziehen Sie am Hebel zur Neigung des Kindersitzes (12) und neigen Sie den Kindersitz zur Position 4. Das ist eine liegende Position, für kleinere Kinder vorgesehen.

EINLAGE

Die Einlage ist für die Kleinkinder vorgesehen, sie verbessert ihren Komfort und bildet eine zusätzliche Stütze (Punkt 1 auf der Abb. 12). Wenn das Kind mehr Platz im Kindersitz braucht, ziehen Sie die Einlage aus.

✓ 40-75cm

× >75cm

DAS POLSTERMATERIAL ABNEHMEN

1. Nehmen Sie die 5-Punkt-Sicherheitsgurte ab (Sehen Sie: GURTE DES KINDERSITZES DEMONTIEREN).
2. Nehmen Sie das Polstermaterial von der Rücklehne und der Basis ab.
3. Heben Sie die Kopfstütze zu der höchsten Position hoch.
4. Nehmen Sie das Polstermaterial von der Kopfstütze ab.

Um das Polstermaterial wieder anzuziehen, wiederholen Sie die oben beschriebenen Schritte in umgekehrter Reihenfolge.

DEN STÜTZFUß ANPASSEN

1. Drücken Sie die Taste zur Regulierung des Stützfußes (20) und sie haltend schieben Sie den Stützfuß mit der anderen Hand aus (Abb. 18).
2. Lassen Sie die Taste zur Regulierung erst dann los, wenn der Stützfuß den Boden berührt.
3. Stellen Sie sicher, dass der Stützfuß richtig gezogen ist, berühren Sie ihn, um es zu überprüfen. Die Anzeige des Druckknopfes der Stützfußes (9) soll grün sein. Wenn das nicht der Fall ist, wiederholen Sie den ganzen Prozess von Anfang an.

Achtung! Falls sich in Ihrem Fahrzeug ein Bodenversteck befindet, setzen Sie sich bitte mit dem Produzenten in Verbindung!

Einbau im Fahrzeug

RÜCKWÄRTS GERICHTET (40 – 105 cm)

ISOFIX + Stützfuß

Abb. 19

1. Falls es notwendig ist, legen Sie die ISOFIX-Kappen (22) auf die ISOFIX-Verbindungsglieder im Fahrzeug auf. Sie erleichtern, die ISOFIX-Haken des Kindersitzes einzustecken, wenn die Verbindungsglieder im Fahrzeug schwer zugänglich sind.
2. Drehen Sie den Kindersitz rückwärts zur Fahrtrichtung (Sehen Sie: KINDERSITZ DREHEN). Stellen Sie die fünfte Position zur Neigung des Kindersitzes ein (Sehen Sie: DEN NEIGUNGSWINKEL DES KINDERSITZES ANPASSEN).
3. Drücken Sie die ISOFIX-Taste (19), um die beiden ISOFIX-Rastarme (18) herauszuziehen. Dann nehmen Sie den Kindersitz mit beiden Händen, schieben Sie die beiden ISOFIX-Rastarme in die Haken, die sich am Sitz des Fahrzeugs befinden, bis Sie ein charakteristisches „Klicken“ hören.
4. Drücken Sie den Kindersitz zu dem Autositz zu, damit er eng anliegt.
5. Die grüne Anzeige auf der ISOFIX-Taste muss an beiden Seiten sichtbar sein, dann sind Sie sicher, dass der Kindersitz richtig gesichert und platziert ist.
6. Drücken Sie die Taste zur Regulierung des Stützfußes (20), dann ziehen Sie den Stützfuß aus und passen Sie seine Länge so an, dass er den Boden des Fahrzeugs berührt (die

Anzeige 9 wird grün, wenn der Stützfuß ausreichend ausgezogen wird).

1. Setzen Sie das Kind in den Kindersitz und schnallen Sie es mit den Sicherheitsgurten des Kindersitzes an.

VORWÄRTS GERICHTET (76 - 105 cm)

ISOFIX + Stützfuß

Abb. 20

1. Falls es notwendig ist, legen Sie die ISOFIX-Kappen (22) auf die ISOFIX-Verbindungsglieder im Fahrzeug auf. Sie erleichtern, die ISOFIX-Haken des Kindersitzes einzustecken, wenn die Verbindungsglieder im Fahrzeug schwer zugänglich sind.
2. Drehen Sie den Kindersitz vorwärts zur Fahrtrichtung (Sehen Sie: KINDERSITZ DREHEN). Stellen Sie eine der vier Positionen zur Neigung des Kindersitzes ein (Sehen Sie: DEN NEIGUNGSWINKEL DES KINDERSITZES ANPASSEN).
3. Drücken Sie die ISOFIX-Taste (19), um die beiden ISOFIX-Rastarme (18) herauszuziehen. Dann nehmen Sie den Kindersitz mit beiden Händen, schieben Sie die beiden ISOFIX-Rastarme in die Haken, die sich am Sitz des Fahrzeugs befinden, bis Sie ein charakteristisches „Klicken“ hören.
4. Drücken Sie den Kindersitz zu dem Autositz zu, damit er eng anliegt.
5. Die grüne Anzeige auf der ISOFIX-Taste muss an beiden Seiten sichtbar sein, dann sind Sie sicher, dass der Kindersitz richtig gesichert und platziert ist.
6. Drücken Sie die Taste zur Regulierung des Stützfußes (20), dann ziehen Sie den Stützfuß aus und passen Sie seine Länge so an, dass er den Boden des Fahrzeugs berührt (die Anzeige wird grün, wenn der Stützfuß ausreichend ausgezogen wird).
7. Setzen Sie das Kind in den Kindersitz und schnallen Sie es mit den Sicherheitsgurten des Kindersitzes an.

SEITENSCHUTZ (Abb. 21)

Nach dem Einbau des Kindersitzes im Auto ist der Seitenschutz von der Autotürseite aus immer herauszuziehen.

Reinigung und Wartung

Das Polstermaterial des Kindersitzes soll man in der maximalen Temperatur 30 Grad waschen. Benutzen Sie keine Wäschetrockner. Man soll das Polstermaterial zum Trocknen nicht in der Sonne lassen. Die Plastikteile kann man mit warmem Wasser und einem milden Reinigungsmittel reinigen.

Achtung! Man darf weder starke Detergentia noch Bleichmittel benutzen!

Die Abbildungen sind anschaulich, das wirkliche Aussehen der Produkte kann von den Abbildungen abweichen.
