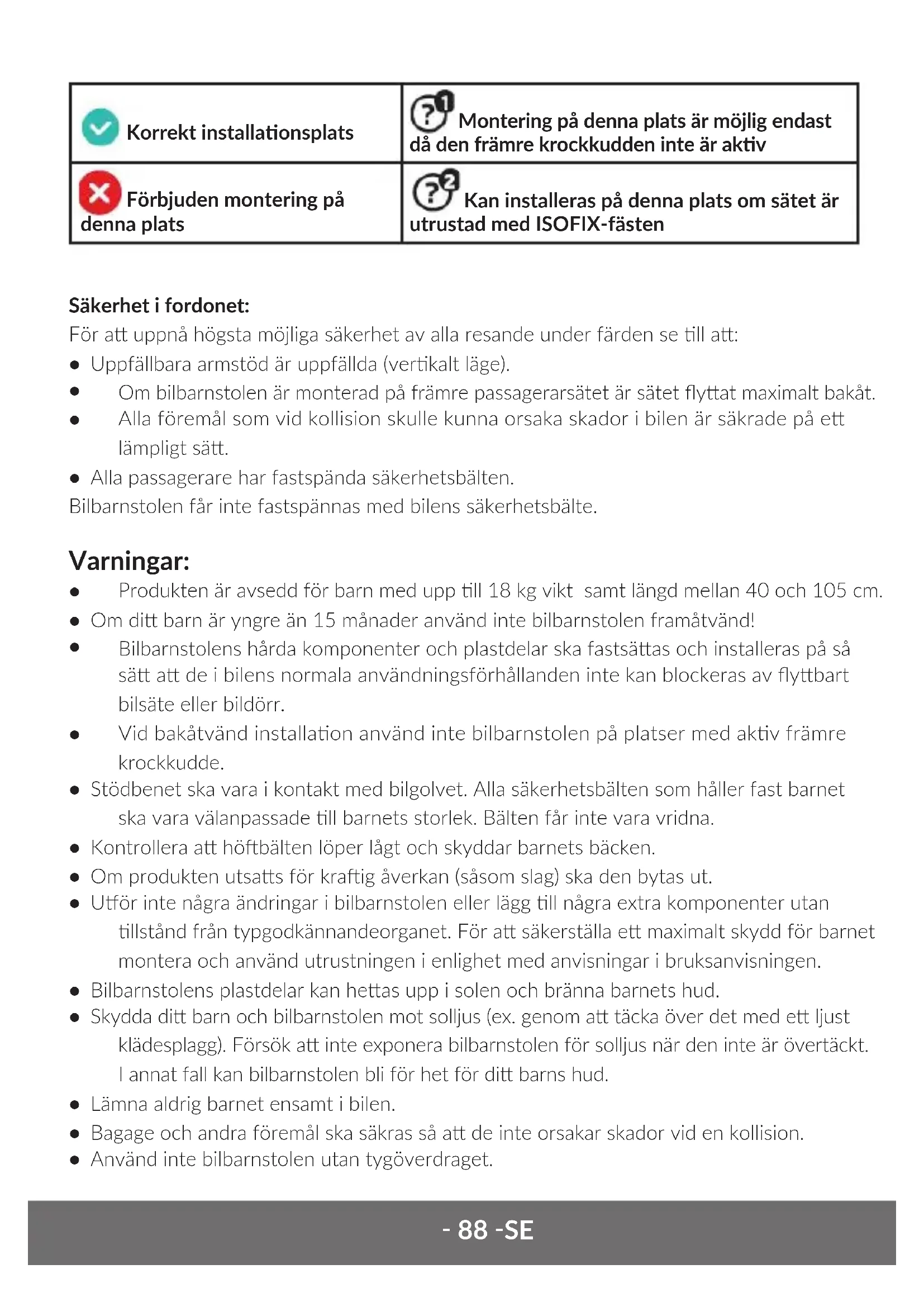

RO | SE‑ 88 ‑SE Korrekt installaonsplats Montering på denna plats är möjlig endast då den främre krockkudden inte är akv Förbjuden montering på denna plats Kan installeras på denna plats om sätet är utrustad med ISOFIX-fästen Säkerhet i fordonet: För a uppnå högsta möjliga säkerhet av alla resande under färden se ll a:

• Uppfällbara armstöd är uppfällda (verkalt läge).

Om bilbarnstolen är monterad på främre passagerarsätet är sätet yat maximalt bakåt.

Alla föremål som vid kollision skulle kunna orsaka skador i bilen är säkrade på e lämpligt sä.

• Alla passagerare har fastspända säkerhetsbälten. Bilbarnstolen får inte fastspännas med bilens säkerhetsbälte. Varningar:

Produkten är avsedd för barn med upp ll 18 kg vikt samt längd mellan 40 och 105 cm.

• Om di barn är yngre än 15 månader använd inte bilbarnstolen framåtvänd!

Bilbarnstolens hårda komponenter och plastdelar ska fastsäas och installeras på så sä a de i bilens normala användningsförhållanden inte kan blockeras av ybart bilsäte eller bildörr.

Vid bakåtvänd installaon använd inte bilbarnstolen på platser med akv främre krockkudde.

• Stödbenet ska vara i kontakt med bilgolvet. Alla säkerhetsbälten som håller fast barnet ska vara välanpassade ll barnets storlek. Bälten får inte vara vridna.

• Kontrollera a höbälten löper lågt och skyddar barnets bäcken.

• Om produkten utsas för kraig åverkan (såsom slag) ska den bytas ut.

• Uör inte några ändringar i bilbarnstolen eller lägg ll några extra komponenter utan llstånd från typgodkännandeorganet. För a säkerställa e maximalt skydd för barnet montera och använd utrustningen i enlighet med anvisningar i bruksanvisningen.

• Bilbarnstolens plastdelar kan heas upp i solen och bränna barnets hud.

• Skydda di barn och bilbarnstolen mot solljus (ex. genom a täcka över det med e ljust klädesplagg). Försök a inte exponera bilbarnstolen för solljus när den inte är övertäckt. I annat fall kan bilbarnstolen bli för het för di barns hud.

• Lämna aldrig barnet ensamt i bilen.

• Bagage och andra föremål ska säkras så a de inte orsakar skador vid en kollision.

• Använd inte bilbarnstolen utan tygöverdraget.‑ 89 ‑ SE

• Överdraget kan inte ersäas med en komponent som kommer från en annan produkt. Det utgör en väsentlig del av produkten och påverkar fasthållningsanordningens funkon.

• Ha alld denna bruksanvisning med dig.

• Läs fordonets instrukonsbok.

• Produkten får inte fastsäas med hjälp av säkerhetsbälten. Uppbyggnad (g. 1)

1. Tygnackstöd för de minsta

3. Axelbältets skyddskuddar

7. Bälteslåsets skyddskudde

8. Justering av bältenas spänning

12. Handtag för lutning av sitsen

15. Handtag för justering av nackstödets

16. Övre bälteskoppling

17. Fack för bruksanvisning

För a spänna fast bälten i bilbarnstolen (g. 4):

1. För ihop bältenas spännen.

2. För dem in i bälteslåset (5), e klickljud hörs.

3. Se ll a bältena är korrekt spända och inte vridna.

För a spänna loss bilbarnstolens fempunktsbälten: tryck den röda knappen (F) på bälteslåset och lossa bältena.

JUSTERING AV BÄLTENAS SPÄNNING

1. För a spänna bältena dra i justeringsremmen (8) (g. 7).

2. För a lossa bältena tryck justeringsknappen (nns strax under justeringsremmen) och

dra i axelbältena (g. 8). Observera! Kontrollera a bilbarnstolens bälten ligger tä mot barnets kropp och inte är vridna. Kontrollera a höbältena löper lågt och skyddar barnets bäcken. Bältena ska ligga tä mot barnets kropp men ska inte vara för tajta och orsaka obehag.‑ 90 ‑SE

DEMONTERING AV BILBARNSTOLENS BÄLTEN

1. Öppna facket för bruksanvisningen.

2. Skjut ut den övre bälteskopplingen (16) ur plasästet och sedan avlägsna bälten från

Lossa bältena maximalt (se avsni: JUSTERING AV BÄLTENAS SPÄNNING). Det är vikg - skippa inte denna punkt!

4. Avlägsna bältena från nästa bälteskoppling (se: g. 14 och 15).

5. Rulla upp och lägg bältena under tygöverdraget (g. 16).

6. Trä bälteslåset igenom tygöverdragen och stoppa i facket (g. 17).

7. Stäng facket för bruksanvisningen.

Bälten får demonteras endast för a ta av överdraget. Montering av bältena sker i omvänd ordning.

2. För a ändra nackstödets höjd, ta tag och dra i handtaget för justering av nackstödets

3. Välj önskad höjd av nackstödet (g. 5).

Observera! Axelbältenas höjd är integrerad med nackstödets höjd. Nackstödet ska justeras så a axelbältena inte är för högt (i linje med öronen eller högre) och inte heller för lågt (ex. bakom barnets rygg). Se: g. 6.

1. För lågt justerat nackstöd.

2. För högt justerat nackstöd.

1. För a kunna ta ut eller lägga i barnet i bilbarnstolen:

• Tryck på basens rotaonsknapp 360º (10).

• Vänd sedan bilbarnstolen i valfri riktning (360º).

• När du hör e klickljud innebär dea a bilbarnstolen förankrat sig i önskat läge. Då har du säkerhet a bilbarnstolen är säkrat på e betryggande sä. Se: g. 9. När du ändrar bilbarnstolens riktning se ll a basens rotaonsknapp förankrat sig på plats.

2. Korrekt läge av bilbarnstolen i förhållande ll barnets längd:

a. Bakåtvänd – 40 – 105 cm b. Framåtvänd – 76 – 105 cm‑ 91 ‑ SE Observera! En bilbarnstol som är vänd 90 grader från utgångsläget får endast användas för a ta ut eller lägga i barnet. Under färd är det förbjudet a använda bilbarnstolen i vinkelrä läge i förhållande ll färdriktningen.

ANPASSNING AV SITSEN LUTNINGSVINKEL

Ta tag i lutningshandtaget (12), dra bilbarnstolen uppåt och ändra lutningsvinkeln (g. 10). Du kan välja bland 5 lutningslägen beroende på barnets storlek (g. 11). 0 – 18 kg Bakåtvänd Framåtvänd

15 månader – 3 år Läge nr 5 (liggande) Läge nr 1 Läge nr 2 Läge nr 3 Läge nr 4 Det är förbjudet a använda framåtvänd bilbarnstol innan barnet fyller 15 månader! För a ställa in bilbarnstolen i läge 5:

1. Ställ in bilbarnstolen i läge fyra, framåtvänd.

2. Tryck på basens rotaonsknapp (10), vänd stolen så a den blir bakåtvänd.

Dra i lutningshandtaget (12) och luta bilbarnstolen ll läge 5. Dea är liggande läge avse för de minsta barnen. REDUCERINGSINSATS Insatsen är avsedd för de minsta barnen, förbärar deras komfort och utgör e extra stöd (se: 1 i g. 12). Om barnet behöver mer plats i bilbarnstolen kan reduceringsinsatsen avlägsnas.

2. Ta av överdraget från ryggstödet och basen.

3. Flya nackstödet ll högsta läget.

4. Ta av överdraget från nackstödet.

Upprepa ovanstående steg i omvänd ordning om du vill återmontera överdraget.

Tryck och håll stödbenets justeringsknapp (20) intryckt medan du skjuter ut benet med den andra handen (g. 18).

2. Släpp knappen först eer a stödbenet nå underlaget.

3. Se ll a det är korrekt utskjutet, berör det för a kontrollera.

Stödbenets låsningsindikator (9) ska vara grön. Upprepa processen från början om så inte är fallet. Observera! Kontakta llverkaren om det nns e golvfack i di fordon! Installaon i bilen BAKÅTVÄND (40 – 105 cm) ISOFIX + stödben Se: g. 19

1. Vid behov montera ISOFIX-adaptrar (22) på ISOFIX-fästpunkter i bilen. De underläar

låsning av bilbarnstolens ISOFIX-fästen när fästpunkterna i bilen är svårllgängliga.

Vänd bilbarnstolen bakåtvänd (se: VÄNDNING AV BILBARNSTOLEN). Ställ in femte lutningsläget (se: ANPASSNING AV SITSEN LUTNINGSVINKEL).

3. Tryck på ISOFIX-knappen för a dra ut båda ISOFIX-armarna (18). Ta tag i stolen med

båda händerna och skjut in de två ISOFIX-armarna i fästpunkter som nns i bilens baksäte lls armarna (18) låser och du hör e klickljud.

4. Tryck stolen mot sätet lls du känner motstånd.

5. Den gröna ISOFIX-indikeringen ska vara synlig på båda sidor, då kan du vara säker på

a bilbarnstolen är korrekt säkrad och placerad.

6. Tryck på stödbenets justeringsknapp (20), dra ut benet och anpassa dess längd så a

det kommer i kontakt med bilgolvet (indikeringen (9) ändrar färg ll grön när stödbenet är llräckligt utdraget).

7. Placera barnet i bilbarnstolen och spänn fast med bilbarnstolens bälten.‑ 93 ‑ SE

FRAMÅTVÄND (76 – 105 cm) ISOFIX + stödben Se: g. 20

1. Vid behov montera ISOFIX-adaptrar (22) på ISOFIX-fästpunkter i bilen. De underläar

låsning av bilbarnstolens ISOFIX-fästen när fästpunkterna i bilen är svårllgängliga.

2. Vänd bilbarnstolen i färdriktningen (se: VÄNDNING AV BILBARNSTOLEN). Ställ e av

de fyra lutningslägena (se: ANPASSNING AV SITSEN LUTNINGSVINKEL).

3. Tryck på ISOFIX-knappen för a dra ut båda ISOFIX-armarna (18). Ta tag i stolen med

båda händerna och skjut in de två ISOFIX-armarna i fästpunkter som nns i bilens baksäte lls armarna låser och du hör e klickljud.

4. Tryck stolen mot sätet lls du känner motstånd.

5. Den gröna ISOFIX-indikeringen (X) ska vara synlig på båda sidor, då kan du vara säker

på a bilbarnstolen är korrekt säkrad och placerad.

Tryck sedan på stödbenets justeringsknapp (Y), dra ut benet och anpassa dess längd så a det kommer i kontakt med bilgolvet (indikeringen ändrar färg ll grön när stödbenet är llräckligt utdraget).

7. Placera barnet i bilbarnstolen och spänn fast med bilbarnstolens bälten.

12. Setehelningsspak
