BRUKSANVISNING Braam Air Lionelo

Produktet oppfyller kravene i standarden: R129/03.

Informasjon for høydegruppen fra 40 til 105 cm (maks barnets vekt 18 kg)

MERK F∅LGENDE. Dette er et "i-Size" forbedret barnesikringssystem. Den er godkjent i henhold til FN-forskrift nr. 129 for bruk i "i-Size"-seteposisjoner som angitt av kjøretøyprodusenter i kjøretøyets brukerhåndbok.

Hvis du er i tvil, bør produsenten eller forhandleren av det forbedrede barnesikringssystemet konsulteres.

Informasjon for høydegruppen fra 100 til 150 cm

MERK F∅LGENDE. Dette er et forbedret i-Size beltesete barnesikringssystem. Den er godkjent i henhold til FN-regulativ nr. 129 for bruk primært i "i-Size"-seteposisjonene som er angitt av kjøretøyprodusentene i kjøretøyets brukerhåndbok.

Hvis du er i tvil, bør produsenten eller forhandleren av det forbedrede barnesikringssystemet konsulteres.

Produktet er kun egnet for installasjon på steder merket med symbolet i Fig. A, merket i-Size. Produktet er egnet for montering på stedet merket med symbolet! bare i fig. A forovervendt og med inaktiv kollisjonspute. Det anbefales å installere bilsetet kun på baksetene på bilen

ADVARSLER:

1. Produktet er beregnet på barn som veier opptil 36 kg og høyde mellom 40 og 150 cm.
2. Hvis barnet ditt er under 15 måneder eller mindre enn 76 cm høyt, ikke bruk setet forovervendt.
3. Harde komponenter og plastdeler til barnesikringssystemet skal plasseres og installeres på en slik måte at de under normale driftsforhold for kjøretøyet ikke kan bli fanget av et skyvesete eller kjøretøydør.
4. For bakovervendt montering, ikke bruk bilsetet på steder der frontkollisjonsputen er aktiv.
5. Eventuelle sikkerhetsbelter som holder barnet fast må være riktig justert til barnets størrelse. Beltene må ikke være vridd.
6. Beltene som fester sikringen til kjøretøyet må være stramme, stabilisatorbeinet må være i kontakt med bilens bakke.
7. Pass på at hoftebeltene blir lave for å sikre bekkenet ordentlig.
8. Hvis produktet har vært utsatt for sterke elementer (som støt), må det skiftes ut.
9. Ikke foreta endringer i setet eller legg til nye elementer uten godkjenning fra godkjenningsmyndigheten. For å sikre maksimal sikkerhet for barnet ditt, bør utstyret festes og brukes som anbefalt i instruksjonene.
10. Beskytt barnet ditt og bilstolen mot solen (for eksempel ved å dekke bilstolen med et lett klesplagg). Hvis setet ikke er tildekket, prøv å ikke utsette det for solen. Ellers kan setet være for varmt for barnets hud.
11. La aldri et barn være alene i et bilsete i et kjøretøy.
12. Bagasje og andre lignende gjenstander bør sikres slik at de ikke forårsaker skader ved en kollisjon.
13. Ikke bruk setet uten stofftrekket.
14. Mantelen kan ikke erstattes med et element fra et annet sett. Det er en integrert del av sammenstillingen og påvirker driften av sikringssystemet.
15. Ha alltid med deg denne bruksanvisningen.
16. Se kjøretøyprodusentens håndbok.

DELELISTE (FIG. B)

1. Ryggstøtte
2. Nakkestøtte
3. Skulderbelteføring
4. Reduserende innsats for en baby
5. Beskyttelsesputer på skulderbeltet
6. 5-punkts sikkerhetsbelter
7. Sikkerhetsbeltespenne
8. Justeringsknapp for sikkerhetsbeltestramming
9. Justeringstape for beltespenning
10. Spak for justering av setehelling
11. Indikator for utfolding av stabiliserende ben
12. Stabiliserende ben
13. Justeringsknapp for stabiliserende ben
14. Uttrekkbar del av stabiliseringsbenet
15. Justeringsspak for nakkestøtte
16. Sidebeskyttelsessystem
17. Midjebelteføring
18. ISOFIX-armer
19. Knapp for seterotering
20. ISOFIX girspak
21. Anti-rotasjonsramme
22. Magneter som holder de indre beltene
23. USB-port (gjelder for: Braam Air i-Size)

MONTERING I BILEN

Montering av setet Seteorientering Seteposition Barnets			dimensjoner
- Montering med ISOFIX og et stabiliserende benBarn under 60 cm høye - kun liggende	Bakovervendt Fr.		105 cmBarnets vekt: maks 18 kg
- Montering med ISOFIX og et stabiliserende ben	Forovervendt Fra 76		105 cm Barnets vekt: maks 18 kg
- Montering med ISOFIX og bilbelter - Montering med kun bilbelter Barn høyere enn 125 cm - kun oppreist	Forovervendt		Fra 100 til 150 cm

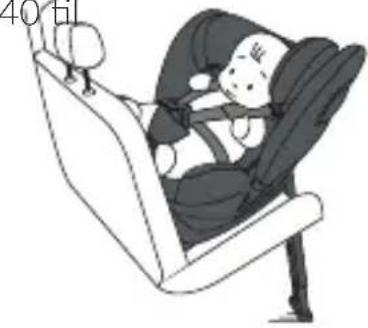

BAKOVERVENDT (40–105 CM)

Merk følgende! Barn som er kortere enn 61 cm kan kun bruke setet med den reduserende innsatsen (fig. C).

1. Forleng stabiliseringsbenet (fig. 1 og 2).
2. Plasser bilsetet på bilsetet.
3. Trykk på girspaken og trekk ut ISOFIX-armene (fig. 3). Fest ISOFIX-armene til krokene som er plassert i bilsetet (fig. 4). Armene vil låse seg og du vil høre et karakteristisk klikk. Den grønne indikatoren på ISOFIX-knappen må være synlig på begge sider av setet.
4. Pass på at antirotasjonsrammen presses godt mot seteryggen i bilen (fig. 5). Skyv setet mot ryggstøtten. Skyv basen i en venstre-høyre bevegelse mot baksiden av kjøretøysetet til den er helt på linje med baksiden av antirotasjonsrammen.
5. Trykk på stabilisatorbenets justeringsknapp. Den uttrekkbare delen skal gli ut automatisk (fig. 6a).
6. Juster høyden på benet slik at foten møter motstanden fra kjøretøygulvet. Nå kan du slippe knappen.
7. Pass på at indikatoren for utfolding av stabilisatorbenet er grønn og at benet berører bakken til bilen (fig. 6b) og ikke er skjevt (fig. 6c).

MERK F∅LGENDE! Monter aldri støttefoten på gulvets oppbevaringsrom i bilen. Det er fare

for at hanskerommet rives av ved en ulykke. Hvis du er i tvil, se kjøretøyets brukerhåndbok. MERK F∅LGENDE! Støttebenet må aldri henge i luften og ingen gjenstander må plasseres under det.

1. Trykk på seterotasjonsknappen (19, fig. B) og sett deretter setet i sideposisjon, i en vinkel på 90° (fig. 7)
2. Løsne skulderbeltene på setet ved å trykke på justeringsknappen (fig. 8)

For å gjøre det lettere å sette barnet i setet, bruk magnetene som holder beltene.

1. Plasser barnet i setet.

2. Koble til selekontaktene og sett dem inn i spennen (fig. 10). Du vil høre et karakteristisk klikk.

3. Trekk i beltet for å stramme beltene (fig. 14). For å løsne beltene, trykk på beltejusteringsknappen og trekk i skulderbeltene (fig. 8).
4. Juster hodestøtten (se: Justere hodestøtten).
5. Bruk rotasjonsknappen (19, fig. B) for å rotere setet slik at det vender bakover. Riktig innstilling vil indikere et klikk.
6. For å løsne 5-punktsselen til setet, trykk på den røde knappen på spennen (fig. 9).

Merk følgende! Reduksjonsinnsatsen bør fjernes hvis setet brukes av et barn som er høyere enn 61 cm (fig. 11).

Merk følgende! Pass på at sikkerhetsbeltene sitter godt inntil barnets kropp og at de ikke er vridd (fig. 14). Pass på at hoftebeltene blir lave og beskytte barnets bekken. Beltene skal være stramt mot barnets kropp, men skal ikke være for stramt og forårsake ubehag (fig. 15).

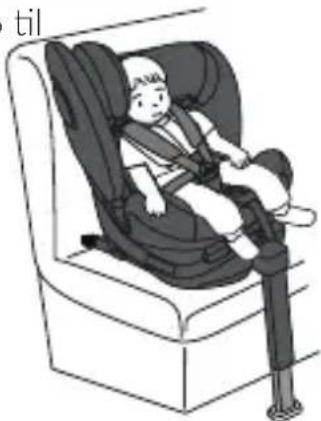

FOROVERVENDT (76–105 CM)

1. Forleng stabiliseringsbenet (fig. 1 og 2).
2. Plasser bilsetet på bilsetet.
3. Trykk på girspaken og trekk ut ISOFIX-armene (fig. 3). Fest ISOFIX-armene til krokene som er plassert i bilsetet (fig. 4). Armene vil låse seg og du vil høre et karakteristisk klikk. Den grønne indikatoren på ISOFIX-knappen må være synlig på begge sider av setet.
4. Pass på at antirotasjonsrammen presses godt mot seteryggen i bilen (fig. 5). Skyv setet mot ryggstøtten. Skyv basen i en venstre-høyre bevegelse mot baksiden av kjøretøysetet til den er helt på linje med baksiden av antirotasjonsrammen.
5. Trykk på stabilisatorbenets justeringsknapp. Den uttrekkbare delen skal gli ut automatisk (fig. 6a).

6. Juster høyden på benet slik at foten møter motstand med kjøretøyets bakke, nå kan du slippe knappen.

7. Pass på at indikatoren for utfolding av stabilisatorbenet er grønn og at benet berører bakken til bilen (fig. 6b) og ikke er skjevt (fig. 6c).
   MERK F∅LGENDE! Monter aldri støttefoten på gulvets oppbevaringsrom i bilen. Det er fare for at hanskerommet rives av ved en ulykke. Hvis du er i tvil, se kjøretøyets brukerhåndbok. MERK F∅LGENDE! Støttebenet må aldri henge i luften og ingen gjenstander må plasseres under det.

8. Trykk på seterotasjonsknappen (19, fig. B) og sett deretter setet i sideposisjon, i en vinkel på 90° (fig. 7)
9. Løsne skulderbeltene på setet ved å trykke på justeringsknappen (fig. 8)
   For å gjøre det lettere å sette barnet i setet, bruk magnetene som holder beltene.
10. Plasser barnet i setet.
11. Koble til selekontaktene og sett dem inn i spennen (fig. 10). Du vil høre et karakteristisk klikk.
12. Trekk i beltet for å stramme beltene (fig. 14). For å løsne beltene, trykk på beltejusteringsknappen og trekk i skulderbeltene (fig. 8).
13. Juster hodestøtten (se: Justere hodestøtten).
14. Trykk på seterotasjonsknappen (19, fig. B) og sett deretter setet i forovervendt posisjon. Bruk tiltjusteringsknappen for å stille inn setet til ønsket posisjon.
15. For å løsne 5-punktsselen til setet, trykk på den røde knappen på spennen (fig. 9).

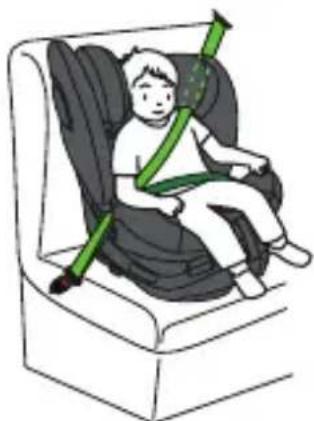

FOROVERVENDT (100–150 CM)

1. Brett stabiliseringsbenet (se: Ta av setet - stabiliseringsbenet).
2. Demonter sikkerhetsbeltene (se: Ta av sikkerhetsbeltene).
3. Trykk på seterotasjonsknappen (19, fig. B) og sett deretter setet i forovervendt posisjon. Riktig innstilling vil indikere et klikk.
4. Plasser bilsetet på bilsetet på stedet beregnet for montering.

Merk følgende! Hvis du installerer uten ISOFIX, hopp over trinn 5.

1. Skyv inn ISOFIX-spakene på begge sider og forleng ISOFIX-armene (fig. 3). Fest ISOFIX-armene til krokene som er plassert i bilsetet (fig. 4). Armene vil låse seg og du vil høre et karakteristisk klikk. Den grønne indikatoren på ISOFIX-knappen må være synlig på begge sider av setet (fig. 4).
2. Pass på at antirotasjonsrammen presses godt mot seteryggen i bilen (fig. 5). Skyv basen i en venstre-høyre bevegelse mot baksiden av kjøretøysetet til den er helt på linje med baksiden av antirotasjonsrammen.
3. Plasser barnet i setet (fig. 28) og juster hodestøtten (se: Justering av hodestøtten).
4. Før skulderbeltet gjennom skulderbelteføringen som er plassert i hodestøtten på setet.

Før hoftebeltet gjennom hoftebelteføringen (fig. 29a).

1. Fest sikkerhetsbeltene. Pass på at beltene ikke er vridd (fig. 29b).
2. Pass på at beltene er riktig plassert i føringene (fig. 29c).

FJERNING AV SETE - STABILISERINGSBEN

Trykk på justeringsknappen for stabiliserende ben (13, fig. B) og skyv deretter inn den uttrekkbare delen. Stabilisatorbenets låseindikator blir rød. Brett ned stabiliseringsbenet (fig. 27).

FJERNING AV SETE - ISOFIX

Skyv inn ISOFIX girspaken (20, fig. B) på begge sider og slipp ISOFIX-armene. Krokene vil løsne og fargen på ISOFIX-indikatorene endres fra grønn til rød. Skjul ISOFIX-armene i setebunnen ved å trykke på girspaken (20, fig. B).

FJERNING AV SETEBELTENE

1. Løsne 5-punktsselen til setet ved å trykke på den røde knappen på spennen (fig. 16).
2. Fjern spennen til 5-punkts sikkerhetsbeltet fra skrittdekselet (fig. 17). Før spennen gjennom hullet i dekselet (fig. 18) og plasser det deretter i oppbevaringsrommet i setet, under dekselet.
3. Trekk i hodestøttens justeringsspak (A, fig. 31) og løft hodestøtten opp (fig. 19) slik at hullene i ryggstøtten og hodestøtten er i samme høyde (fig. 20).
4. Løsne putene til 5-punkts sikkerhetsbeltene (fig. 21) og stikk dem deretter gjennom hullene i ryggstøtten (fig. 22).
5. Trykk på selejusteringsknappen og trekk i den for å løsne skulderbeltene. (fig. 23)
6. Løsne dekselet (fig. 24).
7. Oppbevar skulderbeltene med spennen på stedet angitt på bildet, plassert i seteryggen (fig. 25).
8. Fest dekselet du nettopp har løsnet (fig. 26).

JUSTERING AV NAKKEST∅TTE

Slik endrer du høyden på hodestøtten:

1. Mens du holder inne knappen for justering av sikkerhetsbeltespenningen (8), løsner beltene, dette vil tillate deg å justere høyden på hodestøtten mer fritt
2. Trekk i hodestøttens justeringsspak (fig. 12).

Hodestøtten må justeres slik at skulderbeltene ikke er for høye, som ved eller over ørene, eller for lave, som bak barnets rygg (fig. 13).

Det er 14 høydenivåer på hodestøtten.

JUSTERING AV SETEVILING

For å justere helningen på setet trykker du på helningsspaken (fig. 30) og setter setet i ønsket posisjon. Flytt setet litt til du hører en tydelig "klikk"-lyd - setet er sikret i ønsket posisjon.

Setet har 5 nivåer av tiltjustering i bakover- og forovervendt posisjon.

Merk følgende! Barn under 60 cm kan kun bruke setet i liggende stilling.

Merk følgende! Barn høyere enn 125 cm kan kun bruke setet i oppreist stilling.

SETEROTASJON

Rotasjonsmekanismen er en funksjon som bidrar til å enkelt plassere eller fjerne barnet fra setet. Trykk på seterotasjonsknappen (19, fig. B), vri setet 90 grader. Takket være denne funksjonen kan du enkelt plassere og fjerne barnet fra setet. Vri deretter setet til bak- eller forovervendt posisjon. Riktig innstilling vil indikere et klikk.

VENTILASJON (gjelder for: Braam Air i-Size)

Koble USB-kabelen til porten på siden av setet (23, fig. B) og til sigarettennerkontakten i bilen for å slå på den innebygde viften. Funksjonen aktiveres når bilmotoren startes.

FJERNING AV DEKSLET

Følg disse trinnene for å fjerne setetrekket:

1. Trekk i hodestøttens justeringsspak (A, fig. 31) og løft hodestøtten opp. (B, fig. 31).
2. Løsne dekslene til 5-punkts sikkerhetsbeltene (C, fig. 31) og trekk deretter skulderbeltene gjennom hullene i ryggstøtten (D, fig. 31).
3. Løsne låsene i materialet, og fjern deretter dekselet på hodestøtten (fig. 32).
4. Fjern gummikrokene og fjern deretter dekselet fra bunnen av setet (fig. 33).

For å feste dekselet til setet igjen, følg trinnene ovenfor i motsatt rekkefølge.

RENGJ∅RING OG VEDLIKEHOLD

Lett smuss bør rengjøres med en fuktig svamp og et mildt rengjøringsmiddel.

Trekket kan vaskes på maksimalt 30°C. For å gjøre dette, bør dekselet løsnes og fjernes helt fra setekroppen (se: Fjerne dekselet).

Ikke bruk tørketrommel når du tørker. Trekket bør ikke utsettes for solens stråler for tørking.

Plastdelene kan rengjøres med en fuktig klut og et mildt rengjøringsmiddel.

Merk følgende! Ikke bruk sterke vaskemidler eller blekemidler.

Bildene er kun for illustrasjonsformål, det faktiske utseendet til produktene kan avvike fra det som vises på bildene.
