NAUDOJIMO INSTRUKCIJA Braam Air Lionelo

Kūdikio automobilinė kėdutė

Dětská autosedačka

Baba autósülés

Jei turite pastabų ar klausimų apie įsigytą produktą, nedvejodami susisiekite su mumis: [e-mail]

Gamintojas:

BrandLine Group Sp. z o. o.

A. Kręglewskiego 1, 61-248 Poznanė, Lenkija

Produktas atitinka R129/03 standarto reikalavimus.

Informacija ūgio grupei nuo 40 iki 105 cm (maksimalus vaiko svoris 18 kg)

PASTABA. Tai patobulinta „i-Size“ kategorijos vaikų apsaugos sistema. Remiantis JT taisyklėmis Nr. 129, jį patvirtinta naudoti „i-Size“ kategorijos sėdimose padėtyse, kaip nurodė transporto priemonių gamintojai transporto priemonės naudotojo vadove.

Iškilus abejonėms, prašome kreiptis į patobulintos vaikų apsaugos sistemos gamintoją arba mažmeninį pardavėją.

Informacija ūgio grupei nuo 100 iki 150 cm

PASTABA. Tai patobulinta vaikų apsaugo sistema, tipas „i-Size kategorijos paaukštinta sėdynė“. Remiantis JT taisyklėmis Nr. 129, ji patvirtinta naudoti ypač „i-Size“ sėdimose padėtyse, kaip nurodė transporto priemonių gamintojai transporto priemonės naudotojo vadove.

Iškilus abejonėms, prašome kreiptis į patobulintos vaikų apsaugos sistemos gamintoją arba mažmeninį pardavėją.

Produktas tinkamas montuoti tik ○ simboliu pažymėtose vietose, kaip parodyta pav. A, su i-Size žymėjimu.

Produktas tinkamas montuoti ⚠ simboliu pažymėtoje vietoje, kaip parodyta pav. A, tik važiavimo kryptimi ir su išjungta oro pagalve. Automobilinę kėdutę rekomenduojama montuoti tik ant galinių automobilio sėdynių

ISPÈJIMAI:

1. Produktas skirtas vaikams, kurių svoris iki 36 kg, o ūgis nuo 40 iki 150 cm.
2. Jei jūsų vaikas yra jaunesnis nei 15 mėnesių arba žemesnis nei 76 cm, kėdutės negalima naudoti važiavimo kryptimi.
3. Vaikų apsaugos sistemos standžios ir plastikinės vaikų apsaugos sistemos dalys turi būti išdėstytos ir sumontuotos taip, kad nuolat naudojant transporto priemonę, jų neprispaustų judamoji transporto priemonės sėdynė arba durys.
4. Jei kėdutė sumontuota prieš važiavimo kryptį, nenaudokite kėdutės vietose, kur jjungta priekinė oro pagalvė.
5. Visos vaiką prilaikančios juostos turi būti sureguliuotos pagal vaiko kūną Juostos neturi būti susisukusios.
6. Visos apsaugos priemonę prie transporto priemonės laikančiosios juostos turi būti įtemptos, atraminė kojelė turi liestis su automobilio grindimis.
7. Isitikinkite, kad klubu diržai eina žemai ir tinkamai prilaiko dubenj.
8. Jei produktas buvo paveiktas stiprių veiksnių (pvz. smūgių), ji turi būti pakeistas.
9. Nekeiskite kėdutės ir nepridėkite naujų komponentų negavę tipo patvirtinimo institucijos

pritarimo. Siekiant užtikrinti maksimalų vaiko saugumą, įrenginį reikia pritvirtinti ir naudoti pagal instrukciją.

1. Saugokite vaiką ir automobilinę kėdutę nuo saulės spindulių (pvz. padenkite kėdutę ryškia tekstiline danga). Jei kėdute nepadengta, stenkitės ją laikytį atokiau nuo saulės šviesos. Priešingu atveju kėdutė gali tapti per karšta vaiko odai.
2. Niekada nepalikite vaiko be priežiūros transporto priemonėje.
3. Bagažas arba kiti objektai, galintys sužeisti susidūrimo atveju, turi būti tinkamai pritvirtinti.
4. Nenaudokite kédutés be uždangalo.
5. Uždangalas negali būti keičiamas jokia kita danga. Uždangalas yra neatsiejama komplekto dalis ir turi įtakos vaikų apsaugos sistemos veikimui.
6. Visada turėkite su savimi šią naudojimo instrukciją.
7. Perskaitykite transporto priemonės gamintojo naudotojo vadovą.

DALIŲ APRAŠYMAS (PAV. B)

1. Atlošas
2. Galvos atrama
3. Pečių diržo kreipiklis
4. Kūdikių įdėklas
5. Pečių diržo apsauginės pagalvėlės
6. 5 taškų saugos diržai
7. Saugos diržų sagtis
8. Saugos diržų įtempimo reguliavimo mygtukas
9. Saugos diržų įtempimo reguliavimo juosta
10. Sédynès pasvirimo reguliavimo svirtis
11. Atraminės kojelės išlankstymo indikatorius
12. Atraminė kojelė
13. Atraminės kojelės reguliavimo mygtukas
14. Ištraukiama atraminės kojelės dalis
15. Galvos atramos reguliavimo svirtis
16. Šoninės apsaugos sistema
17. Klubų diržo kreipiklis
18. ISOFIX strypeliai
19. Sédynès pasukimo mygtukas
20. ISOFIX pailginimo svirtis

21. Rèmas nuo sukimosi

22. Vidinius diržus prilaikantys magnetai

23. USB prievadas (taikoma: Braam Air i-Size)

MONTAVIMAS AUTOMOBILYJE

Kėdutės montavimas Kėdutėskryptis	Kėdutės padėtis Vaiko	matmenys
- Montavimas naudojant ISOFIX ir atraminę kojelęVaikai iki 60 cm ūgio - tik gulimoji padėtis	Prieš važiavimo kryptį	nuo 40 iki105 cmVaiko svoris:iki 18 kg
- Montavimas naudojant ISOFIX ir atraminę kojelę	Važiavimo kryptimi	nuo 76 iki105 cmVaiko svoris:iki 18 kg
- Montavimas naudojant ISOFIX ir automobilio saugos diržus - Montavimas naudojant tik automobilio saugos diržusVaikai aukštesni nei 125 cm - tik vertikali padėtis	Važiavimo kryptimi	nuo 100 iki150 cm

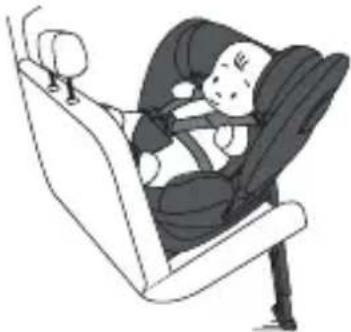

PRIEŠ VAŽIAVIMO KRYPTI (40 - 105 CM)

Dèmesio! Vaikai iki 61 cm ūgio gali naudoti sèdynę tik su specialiu jdėklu (pav. C).

1. Ištraukite atraminę kojelę (pav. 1 ir 2).

2. Padėkite kėdutę ant automobilio sėdynės.

3. Paspauskite pailginimo svirti ir ištraukite ISOFIX strypelius (pav. 3). Pritvirtinkite ISOFIX strypelius prie automobilio sédynėje esančių jungčių (pav. 4). Strypeliai užsifiksuos ir pasigirs spragtelėjimas. Abiejose kėdutės pusėse turi būti matomas žalias ISOFIX mygtuko indikatorius.

4. Įsitikinkite, kad rèmas nuo sukimosi tvirtai prispaustas prie automobilio sėdynės atlošo (pav. 5). Pastumkite kėdutę link atlošo. Pastumkite pagrindą atlikdami judesius kairėn ir dešinėn link transporto priemonės sėdynės galo, kol jis visiškai susilygins su rėmo nuo sukimosi užpakaline dalimi.
5. Paspauskite atraminės kojelės reguliavimo mygtuką. Jos ištraukiama dalis turėtų automatiškai išslysti (pav. 6a).
6. Sureguliuokite kojelės aukštį taip, kad pėda tvirtai atsiremtų į automobilio grindis. Dabar galite atleisti mygtuką.
7. Ísitikinkite, kad atraminės kojelės išlankstymo indikatorius yra žalias, o kojelė remiasi į automobilio grindis (pav. 6b) ir nepasvirusi (pav. 6c).
   DĖMESIO! Niekada nemontuokite atraminės kojelės pėdos ant automobilio grindyse esančios dėtuvės. Avarijos atveju dėtuvė gali būti sugadinta. Iškilus abejonėms, perskaitykite transporto priemonės instrukciją.
   DĖMESIO! Atraminės kojelės negalima palikti kabėti ore ar atremti į kitus daiktus.
8. Paspauskite sédynés sukimosi mygtuką (19, pav. B), tada pasukite sédynę j šoną 90° kampu (pav. 7)
9. Atlaisvinkite sédynès pečių diržus paspausdami diržų reguliavimo mygtuką (pav. 8) Kad vaiką būtų lengviau pasodinti į kėdutę, naudokite diržus prilaikančius magnetus.
10. Pasodinkite vaiką i sėdynę.
11. Sujunkite diržų jungtis, tada įdėkite jas į sagtį (pav. 10). Išgirsite spragtelėjimą.
12. Patraukite juostą, kad priveržtumėte diržus (pav. 14). Norėdami atlaisvinti diržus, paspauskite diržų reguliavimo mygtuką ir patraukite pečių diržus (pav. 8).
13. Sureguliuokite galvos atramą (žiūrėti: Galvos atramos reguliavimas).
14. Naudodami sukimosi mygtuką (19, pav. B), pasukite sėdynę taip, kad būtų nukreipta prieš važiavimo kryptį. Spragtelėjimas reiškią teisingą padėtį.
15. Norėdami atsegti kėdutės 5 taškų diržus, paspauskite raudoną mygtuką ant sagties (pav. 9). Dėmesio! Išimkite kūdikių įdėklą jei kėdutę naudoja vaikas aukštesnis nei 61 cm (pav. 11). Dėmesio! Įsitikinkite, kad kėdutės diržai tvirtai priglunda prie vaiko kūno ir nėra susisukę (pav. 14). Įsitikinkite, kad klubų diržai eina žemai ir prilaiko vaiko dubenį. Diržai turi priglusti prie vaiko kūno, tačiau neturi būti per stipriai įtempti ir sukelti diskomforto (pav. 15).

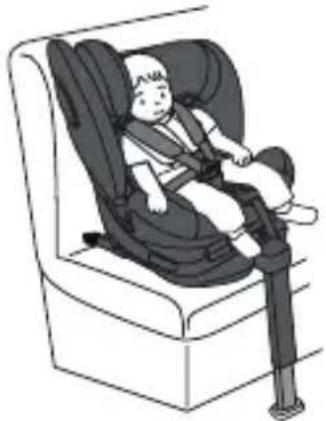

VAŽIAVIMO KRYPTIMI (76 - 105 CM)

1. Ištraukite atraminę kojelę (pav. 1 ir 2).
2. Padėkite kėdutę ant automobilio sėdynės.
3. Paspauskite pailginimo svirti ir ištraukite ISOFIX strypelius (pav. 3). Pritvirtinkite ISOFIX strypelius prie automobilio sėdynėje esančių jungčių (pav. 4). Strypeliai užsifiksuos ir pasigirs spragtelėjimas. Abiejose kėdutės pusėse turi būti matomas žalias ISOFIX mygtuko indikatorius.
4. Įsitikinkite, kad rėmas nuo sukimosi tvirtai prispaustas prie automobilio sėdynės atlošo (pav. 5). Pastumkite kėdutę link atlošo. Pastumkite pagrindą atlikdami judesius kairėn ir dešinėn link transporto priemonės sėdynės galo, kol jis visiškai susilygins su rėmo nuo sukimosi užpakaline dalimi.
5. Paspauskite atraminės kojelės reguliavimo mygtuką. Jos ištraukiama dalis turėtų automatiškai išslysti (pav. 6a).
6. Sureguliuokite kojelės aukštį taip, kad pėda tvirtai atsiremtų į automobilio grindis, dabar galite atleisti mygtuką.
7. Įsitikinkite, kad atraminės kojelės išlankstymo indikatorius yra žalias, o kojelė remiasi į automobilio grindis (pav. 6b) ir nepasvirusi (pav. 6c).
   DĖMESIO! Niekada nemontuokite atraminės kojelės pėdos ant automobilio grindyse esančios dėtuvės. Avarijos atveju dėtuvė gali būti sugadinta. Iškilus abejonėms, perskaitykite transporto priemonės instrukciją.
   DĖMESIO! Atraminės kojelės negalima palikti kabėti ore ar atremti į kitus daiktus.
8. Paspauskite sédynès sukimosi mygtuką (19, pav. B), tada pasukite sédynę i šoną 90° kampu (pav. 7)
9. Atlaisvinkite kėdutės pečių diržus paspausdami diržų reguliavimo mygtuką (pav. 8) Kad vaiką būtų lengviau pasodinti į kėdutę, naudokite diržus prilaikančius magnetus.
10. Pasodinkite vaiką i sėdynę.
11. Sujunkite diržų jungtis, tada įdėkite jas į sagtį (pav. 10). Išgirsite spragtelėjimą.
12. Patraukite juostą, kad priveržtumėte diržus (pav. 14). Norėdami atlaisvinti diržus, paspauskite diržų reguliavimo mygtuką ir patraukite pečių diržus (pav. 8).
13. Sureguliuokite galvos atramą (žiūrėti: Galvos atramos reguliavimas).
14. Paspauskite sėdynės sukimosi mygtuką (19, pav. B), tada pasukite sėdynę važiavimo kryptimi. Naudodami pasivirimo reguliavimo mygtuką, pasukite sėdynę i norimą padėtį.
15. Norėdami atsegti kėdutės 5 taškų diržus, paspauskite raudoną mygtuką ant sagties (pav. 9).

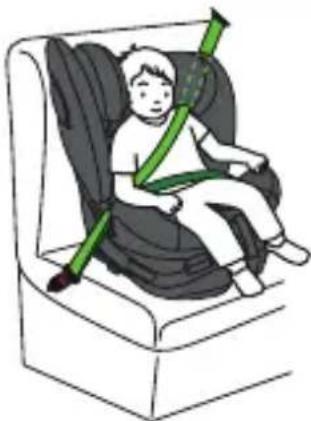

VAŽIAVIMO KRYPTIMI (100 - 150 CM)

1. Sulankstykite atraminę kojelę (žiūrėti: Kėdutės išmontavimas - atraminė kojelė).

2. Nuimkite kėdutes diržu (žiūrėti: Kėdutės diržų išmontavimas).

3. Paspauskite sėdynės sukimosi mygtuką (19, pav. B), tada pasukite sėdynę važiavimo kryptimi. Spragtelėjimas reiškią teisingą padėtį.

4. Padėkite kėdutę ant automobilio sėdynės, montavimui skirtoje vietoje.
   Dèmesio! Jei kèdutė montuojama nenaudojant ISOFIX sistemos, praleiskite 5 žingsnį.
5. Paspauskite ISOFIX pailginimo svirti iš abiejų pusių ir ištraukite ISOFIX strypelius (pav.
   3). Pritvirtinkite ISOFIX strypelius prie automobilio sédynėje esančių jungčių (pav. 4). Strypeliai užsifiksuos ir pasigirs spragtelėjimas. Abiejose kėdutės pusėse turi būti matomas žalias ISOFIX mygtuko indikatorius (pav. 4).
6. Įsitikinkite, kad rémas nuo sukimosi tvirtai prispaustas prie automobilio sédynės atlošo (pav. 5). Pastumkite pagrindą atlikdami judesius kairėn ir dešinėn link transporto priemonės sédynės galo, kol jis visiškai susilygins su rémo nuo sukimosi užpakaline dalimi.
7. Pasodinkite vaiką i sėdynę (pav. 28) ir sureguliuokite galvos atramą (žiūrėti: Galvos atramos reguliavimas).
8. Perkiškite pečių diržą per pečių diržo kreipiklj, esantį kėdutė galvos atramoje. Perkiškite klubų diržą per klubų diržo kreipiklj (pav. 29a).
9. Užsekite saugos diržus. Isitikinkite, kad diržai nesisukę (pav. 29b).
10. Isitikinkite, kad diržai tinkamai eina per kreipiklius (pav. 29c).

KĖDUTĖS IŠMONTAVIMAS - ATRAMINĖ KOJELĖ

Paspauskite atraminės kojelės reguliavimo mygtuką (13, pav. B), tada įstumkite jos ištraukiamą dalį. Atraminės kojelės užrakinimo indikatorius pakeis spalvą į raudoną. Sulankstykite atraminę kojelę (pav. 27).

KĖDUTĖS IŠMONTAVIMAS - ISOFIX

Paspauskite ISOFIX pailginimo svirti (20, pav. B) abiejose pusėse ir atjunkite ISOFIX strypelius. Strypeliai atsifiksuos ir ISOFIX indikatorių spalva pasikeis iš žalios į raudoną. Paslėpkite ISOFIX strypelius kėdutės pagrinde paspausdami pailginimo svirti (20, pav. B).

KĖDUTĖS DIRŽŲ IŠMONTAVIMAS

1. Atsekite kėdutės 5 taškų diržus, paspausdami raudoną mygtuką ant sagties (pav. 16).
2. Išimkite kėdutės 5 taškų diržų sagtį iš tarpkojo apsaugos (pav. 17). Perkiškite sagtį per užvalkalo angą (pav. 18), tada įdėkite ją į dėtuvę, esančią po sėdynės užvalkalu.

3. Patraukite galvos atramos reguliavimo svirti (A, pav. 31) ir pakelkite galvos atramą i viršų (pav. 19) taip, kad atloše ir galvos atramoje esančios angos būtų tame pačiame aukštyje (pav. 20).

4. Atsekite 5 taškų saugos diržų pagalvėles (pav. 21) ir perkiškite jas per atlošo angas (pav. 22).

5. Paspauskite diržų reguliavimo mygtuką ir patraukite juos, kad atlaisvintumėte pečių diržus. (pav. 23)
6. Atsekite užvalkalą (pav. 24).
7. Paslėpkite pečių diržus su sagtimi paveikslėlyje nurodytoje vietoje, esančioje sėdynės atloše (pav. 25).
8. Užsekite ankščiau atsegtą užvalkalą (pav. 26).

GALVOS ATRAMOS REGULIAVIMAS

Norėdami pakeisti galvos atramos aukštį:

1. Laikydami paspaudę saugos diržų įtempimo reguliavimo mygtuką (8), atlaisvinkite diržus, kad galėtumėte laisvai reguliuoti galvos atramos aukštį
2. Patraukite galvos atramos reguliavimo svirtj (pav. 12).
   Galvos atramą sureguliuokite taip, kad pečių diržai nebūtų per aukštai, pvz. ties ausimis arba virš jų, arba per žemai, pvz. už vaiko nugaros (pav. 13).
   Galimi 14 galvos atramos aukščiai.

SÉDYNÈS PASVIRIMO REGULIAVIMAS

Norėdami sureguliuoti sėdynės pasvirimą, paspauskite pasvirimo reguliavimo svirtį (pav. 30) ir nustatykite kėdutę į tinkamą padėtį. Šiek tiek pajudinkite sėdynę, kol išgirsite aiškų „spragtelėjimą“ – sėdynė užfiksuota norimoje padėtyje.

Kėdutė turi 5 pasvirimo reguliavimo lygius i priekį ir į galą atgręžtoje padėtyje.

Dèmesio! Vaikai iki 60 cm ūgio gali naudoti kėdutę tik gulimoje padėtyje.

Dèmesio! Vaikai iki 125 cm ūgio gali naudoti kėdutę tik vertikalioje padėtyje.

SĖDYNĖS PASUKIMAS

Sukimosi mechanizmas – tai funkcija, padedanti patogiai pasodinti ar išimti vaiką iš kėdutės. Paspauskite sėdynės pasukimo mygtuką (19, pav. B), pasukite kėdutę 90 laipsnių. Šios funkcijos dėka lengvai pasodinsite ir išimsite vaiką iš kėdutės. Tada pasukite kėdutę prieš važiavimo kryptį arba važiavimo kryptimi. Spragtelėjimas reiškią teisingą padėtį.

VENTILIACIJA (taikoma: Braam Air i-Size)

Norėdami jjungti įmontuotą ventilatorių, prijunkite USB kabelį prie kėdutės šone esančio prievado (23, pav. B) ir prie automobilio žiebtuvėlio lizdo. Funkcija suveiks užvedus automobilio varikli.

UŽVALKALO NUĖMIMAS

Norėdami nuimkite kėdutės užvalkalą, atlikite šiuos žingsnius:

1. Patraukite galvos atramos reguliavimo svirti (A, pav, 31) ir pakelkite galvos atramą i viršų. (B, pav. 31).
2. Atsekite 5 taškų saugos diržų apsaugas (C, pav. 31), tada perkiškite pečių diržus per atlošo angas (D, pav. 31).
3. Atsekite medžiagoje esančias sagas, tada nuimkite galvos atramos užvalkalą (pav. 32).
4. Nuimkite guminius kabliukus ir tada nuimkite užvalkalą nuo sėdynės apačios (pav. 33).
   Norėdami vėl uždėti užvalkalą ant kėdutės, atlikite šiuos žingsnius atvirkščia tvarka.

VALYMAS IR PRIEŽIŪRA

Lengvus nešvarumus valykite drėgna kempine ir švelniu plovikliu.

Užvalkalą galima skalbti ne aukštesnėje kaip 30°C temperatūroje. Atsekite užvalkalą ir visiškai nuimkite iš kėdutės korpuso (žiūrėti: Užvalkalo nuėmimas).

Džiovinimui nenaudokite džiovintuvų. Džiovinimo metu saugokite užvalkalą nuo saulės spindulių. Plastikines dalis galima valyti drėgna šluoste ir švelniu plovikliu.

Dėmesio! Negalima naudoti stiprių valymo priemonių ir baliklių:

Nuotraukos yra tik iliustracinės, tikroji produktų išvaizda gali skirtis nuo pateiktos nuotraukose.
