GEBRUIKSAANWIJZING Braam Air Lionelo

Als u opmerkingen of vragen heeft over een gekocht product, neem dan contact met ons op:

[e-mail]

Fabrikant:

BrandLine Group Sp. z o. o.

Product voldoet aan de normeisen: R129/03.

Informatie voor groep met een lengte van 40 tot 105 cm (maximaal gewicht van het kind 18 kg)

LET OP. Het is verbeterd een kinderbeveiligingssysteem van de categorie "i-Size". Het is goedgekeurd overeenkomstig VN - reglement nr. 129 voor gebruik op zitplaatsen van de categorie "i-Size" zoals aangegeven door de voertuigfabrikanten in de gebruikershandleiding. Raadpleeg bij twijfels de fabrikant of de verkoper van het verbeterde kinderbeveiligingssysteem.

Informatie voor de groep met een lengte van 100 tot 150 cm

LET OP. Het is een verbeterd kinderbeveiligingssysteem van de categorie "zittingverhoger i-Size". Het is goedgekeurd overeenkomstig VN - reglement nr. 129 voor gebruik op voornamelijk "zitplaatsen van de categorie i-Size" zoals aangegeven door de voertuigfabrikanten in de gebruikershandleiding.

Raadpleeg bij twijfels de fabrikant of de verkoper van het verbeterde kinderbeveiligingssysteem. Het product is enkel geschikt voor montage op plaatsen met het symbool op afb. A, gemarkeerd als i-Size.

Het product is enkel geschikt voor montage op plaatsen met het symbool ⚠ op afb. A. enkel voorwaarts gericht en met een niet actieve airbag. We adviseren om de autostoel enkel op de achterbank van de auto te installeren

WAARSCHUWINGEN:

1. Het product is geschikt voor kinderen tot 36 kg en tussen 40 en 150 cm lang.
2. Als uw kind jonger is dan 15 maanden of onder 76 cm, gebruik dan geen voorwaarts gericht autostoeltje.
3. Zorg ervoor dat de autostoel ergens wordt bevestigd waar er geen harde voorwerpen en kunststof onderdelen, tussen portieren of verstelbare passagierszetels kunnen

vastklemmen wanneer het stoeltje onder normale omstandigheden is gebruikt.

1. Bij montage met achterwaarts gerichte autostoel gebruik de stoel niet waar de voorste airbag actief is.
2. De veiligheidsgordels waarmee uw kind wordt vastgehouden, moeten goed aan zijn grootte worden aangepast. De veiligheidsgordels mogen niet worden gedraaid.
3. De hechtbandjes waarmee het beveiligingssysteem aan het voertuig is bevestigd, moeten zijn gespannen en de stabilisatiepoot moet met de vloer van de auto worden verbonden.
4. Zorg ervoor dat de heupgordels laag lopen en het bekken voldoende beveiligen.
5. Als het product aan sterke invloeden (bv. stoten/aanrijding) is blootgesteld, moet dan worden vervangen.
6. Wijzig niets aan de autostoel en voeg geen nieuwe onderdelen toe zonder de goedkeuring van de goedkeuringsinstantie. Om het kind maximale veiligheid te garanderen, moet de uitrusting volgens de instructies worden bevestigd en gebruikt.
7. Bescherm uw kind en het autostoeltje tegen de zon (bv. door ze met een lichtgekleurd kledingstuk af te schermen). Als de autostoel niet is afgeschermd, dan niet aan de zon bloot te stellen. Anders kan het autostoeltje te warm zijn voor de huid van uw kind.
8. Laat uw kind nooit alleen in een autostoeltje.
9. Bagage en andere voorwerpen moeten zo worden vastgezet dat ze bij een aanrijding geen letsel kunnen veroorzaken.
10. De autostoel mag niet zonder de textiel hoes worden gebruikt.
11. De hoes kan niet door een andere uit een andere set worden vervangen. Het is een integraal onderdeel van de set en beïnvloedt de werking van het beveiligingssysteem.
12. Neem deze gebruiksaanwijzing altijd mee.
13. Lees de gebruiksaanwijzing van de voertuigfabrikant.

OMSCHRIJVING VAN DE ONDERDELEN (AFB. A)

1. Rugleuning
2. Hoofdsteun
3. Geleider van schoudergordel
4. Stoelbekleding (inzetstuk) voor baby
5. Beschermende bekleding voor schoudergordel
6. 5-punten-veiligheidsgordel
7. Gesp van de veiligheidsgordel
8. Verstelrknop voor veiligheidsgordel

9. Verstelriem voor veiligheidsgordel

10. Verstelhendel van de zitplaats

11. Aanwijzing voor opening van stabilisatiepoot
12. Stabilisatiepoot
13. Stabilisatiepoot- verstelknop
14. Uitschuifbare deel van de stabilisatiepoot
15. Verstelhendel van de hoofdsteun
16. Zijdelingse bescherming
17. Heupgordel-geleider
18. ISOFIX armen
19. Rotatieknop van het zitje
20. ISOFIX verstellingshendel
21. Anti-rotatie frame
22. Magneten voor bevestigen van binnenste riemen
23. USB - poort (geldt voor: Braam Air i-Size)

INSTALLATIE IN EEN AUTO

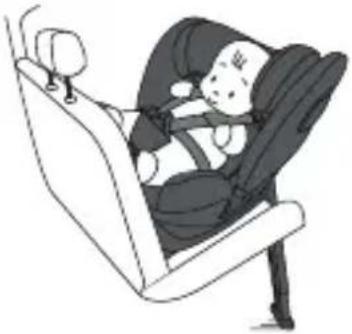

Autostoeltje installeren Oriëntatie van de autostoel		Positie van het autostoeltje	Lichaamslengte van het kind
- Installatie met ISOFIX en stabilisatiepootKinderen met een lengte van minder dan 60 cm - enkel liggend	Als achterwaarts gerichte autostoeltje		Van 40 tot 105 cmMaximaal gewicht van een kind is 18 kg.
- Installatie met ISOFIX en stabilisatiepoot	Voorwaarts gericht		Van 76 tot 105 cmMaximaal gewicht van een kind is 18 kg.
- Installa e met ISOFIX en autogordel - Installa e enkel met autogordelKinderen met een lengte van meer dan 125 cm - enkel rechtop	Voorwaarts gericht		Van 100 tot 150 cm

Let op! Kinderen van minder dan 61 cm kunnen het zitje alleen met een reducße-inzetstuk gebruiken (a). C).

1. Schuif de stabilisa epoot uit (a. 1 en 2).
2. Plaats de autostoel op de bank van de auto.
3. Druk het verstelhendel van een schuifelement en schuif de ISOFIX -armen uit (a☐. 3). Veranker de ISOFIX-armen aan de klemmen in de autobank (a☐. 4). De armen vergrendelen en er is een karakteris-ke klik te horen. De groene aanduiding op ISOFIX moet aan beide zijden van het autostoeltje zichtbaar zijn.
4. Zorg ervoor dat de an-rotale frame stevig tegen de rugleuning van de autobank is gedrukt (a). 5). Druk het autostoeltje naar de rugleuning. Druk de onderbouw van het autostoeltje met een links-rechts beweging naar de achterkant van de autobank tot het volledig met de achterkant van het an-rotale frame is uitgelijnd.
5. Druk op de knop voor het verstellen van de stabilisaepoot. Het uitschuiare deel moet automaisch uitschuiven (a). 6a).
6. Stel de poothoogte zo in dat de voet weerstand van de vloer krijgt. Nu kan de knop worden losgelaten.
7. Zorg ervoor dat de indicator voor de stabilisaepoot groen is en dat de poot de vloer in de auto raakt (a.. 6b) en niet scheef staat (a.. 6c).

LET OP! Installeer de voet van de steunpoot nooit op het dashboardkastje in de vloer van de auto. Hierdoor kan het dashboardkastje bij een ongeval worden gebroken. Raadpleeg bij twijfel de handleiding van het voertuig.

LET OP! De steunpoot kan nooit in de lucht hangen en er mogen geen voorwerpen eronder worden geplaatst.

1. Druk op de rotaëknop van het zitje (19, a.. B) en plaats het zitje vervolgens in een zijwaartse posië, onder een hoek van 90° (a.. 7)

2. Maak de schoudergordel van de autostoel los door op de gordelverstel-knop te drukken (afb. 8) Om uw kind gemakkelijk in het autostoeltje te zetten de magneten voor het vasthouden van de gordel gebruiken.

3. Plaats het kind in het zitje.
4. Sluit de verbindingsstukken van de gordel aan en steek ze vervolgens in de gesp (afb. 10). U hoort een karakteristieke klik.
5. Trek aan de band om de gordel vast te zetten (afb. 14). Druk op de verstelknop van de gordel en trek eraan om de schoudergordel los te maken. (afb. 8)
6. Stel de hoofdsteun af (zie: Hoofdsteun verstellen).
7. Met de rotatieknop (19, afb. B) het zitje zo draaien dat het achterwaarts gericht is. De juiste instelling wordt door een klik aangegeven.
8. Om de 5-punten-gordel van het autostoeltje los te maken: druk op de rode knop op de gesp (afb. 9).

Let op! Het inzetstuk moet worden verwijderd als het autostoeltje een kind met een lengte van meer dan 61 cm gebruikt (afb. 11).

Let op! Zorg ervoor dat de veiligheidsgordel strak om het lichaam van het kind lopen en dat ze niet zijn gedraaid. Zorg ervoor dat de heupgordels laag lopen en het bekken van het kind beschermen. De riemen moeten strak om het lichaam van het kind lopen, maar mogen niet te strak zijn en ongemak veroorzaken (afb. 15).

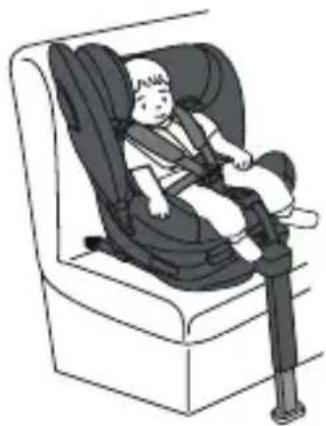

VOORWAARTS GERICHT (76 - 105 CM)

1. Schuif de stabilisatiepoot uit (afb. 1 en 2).
2. Plaats de autostoel op de bank van de auto.
3. Druk het verstelhendel van een schuifelement en schuif de ISOFIX -armen uit (afb. 3). Veranker de ISOFIX-armen aan de klemmen in de autobank (afb. 4). De armen vergrendelen en er is een karakteristieke klik te horen. De groene aanduiding op ISOFIX moet aan beide zijden van het autostoeltje zichtbaar zijn.
4. Zorg ervoor dat de anti-rotatie frame stevig tegen de rugleuning van de autobank is gedrukt (afb. 5). Druk het autostoeltje naar de rugleuning. Druk de onderbouw van het autostoeltje met een links-rechts beweging naar de achterkant van de autobank tot het volledig met de achterkant van het anti-rotatie frame is uitgelijnd.
5. Druk op de knop voor het verstellen van de stabilisatiepoot. Het uitschuifbare deel moet automatisch uitschuiven (afb. 6a).

6. Verstel de poothoogte zo dat de voet weerstand van de vloer krijgt, nu kan de knop worden losgelaten.

7. Zorg ervoor dat de indicator voor de stabilisatiepoot groen is en dat de poot de vloer in de auto raakt (afb. 6b) en niet scheef staat (afb. 6c).

LET OP! Installeer de voet van de steunpoot nooit op het dashboardkastje in de vloer van de auto. Hierdoor kan het dashboardkastje bij een ongeval worden gebroken. Raadpleeg bij twijfel de handleiding van het voertuig.

LET OP! De steunpoot kan nooit in de lucht hangen en er mogen geen voorwerpen eronder worden geplaatst.

1. Druk op de rotatieknop van het zitje (19, afb. B) en plaats het zitje vervolgens n een zijwaartse positie, onder een hoek van 90° (afb. 7)
2. Maak de schoudergordel van de autostoel los door op de gordelverstel-knop te drukken (afb. 8)

Om uw kind gemakkelijk het autostoeltje te zetten de magneten voor het vasthouden van de gordel gebruiken.

1. Plaats het kind in het zitje.
2. Sluit de verbindingsstukken van de gordel aan en steek ze vervolgens in de gesp (afb. 10). U hoort een karakteristieke klik.
3. Trek aan de banden om de gordel aan te spannen (afb. 14). Druk op de verstelknop van de gordel en trek eraan om de schoudergordel los te maken. (afb. 8)
4. Stel de hoofdsteun af (zie: Hoofdsteun verstellen).
5. Druk op de rotatieknop (19, afb. B) en plaats het autostoeltje vervolgens in de voorwaartse rijrichting. Gebruik de verstelknop om de autostoel in de gewenste stand te verstellen.
6. Om de 5-punten-gordel van het autostoeltje los te maken: druk op de rode knop op de gesp (afb. 9).

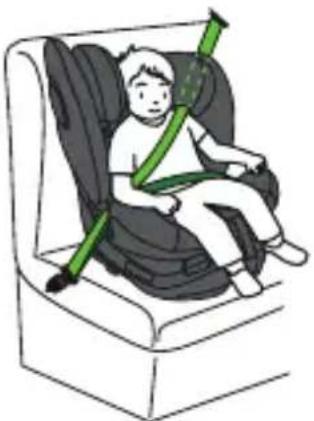

VOORWAARTS GERICHT (100 - 150 CM)

1. Vouw de stabilisatiepoot in (zie: Autostoel demonteren - stabilisatiepoot).
2. Demonteer gordels van autostoeltje (zie: Gordels autostoeltje demonteren).
3. Druk op de rotatieknop (19, afb. B) en plaats het autostoeltje vervolgens in de voorwaartse rijrichting. De juiste instelling wordt door een klik aangegeven.
4. Plaats het autostoeltje op de achterbank op de installatieplaats.

Let op! Sla de stap 5 over voor installatie zonder ISOFIX-systeem.

1. Druk het verschuifhendel op beide zijden en schuif de ISOFIX -armen uit (afb. 3). Veranker de ISOFIX-armen aan de klemmen in de autobank (afb. 4). De armen vergrendelen en er is een karakteristieke klik te horen. De groene aanduiding op ISOFIX moet aan beide zijden van het autostoeltje zichtbaar zijn (afb. 4).

2. Zorg ervoor dat de anti-rotatie frame stevig tegen de rugleuning van de autobank is gedrukt (afb. 5). Druk de onderbouw van het autostoeltje met een links-rechts beweging naar de achterkant van de autobank tot het volledig met de achterkant van het anti-rotatie frame is uitgelijnd.

3. Plaats het kind in het zitje (afb. 28) en stel de hoofdsteun in (zie Hoofdsteun verstellen).
4. Steek de schoudergordel door de schoudergordelgeleider die zich in de hoofdsteun van de autostoel bevindt. Haal de heupgordel door de heupgordelgeleider (afb. 29a).
5. Sluit de veiligheidsgordel. Zorg ervoor dat de gordel niet gedraaid zijn (afb. 29b).
6. Zorg ervoor dat de gordel goed in de geleiders zijn geplaatst (afb. 29c).

AUTOSTOEL DEMONTEREN - STABILISATIEPOOT

Druk op de verstelknop van de stabilisatiepoot (13, afb. B) en schuif vervolgens het uitschuifbare deel van de poot naar binnen. De indicator van de vergrendeling van de stabilisatiepoot wordt rood. Plaats de stabilisatiepoot (afb. 27).

AUTOSTOEL DEMONTEREN - ISOFIX

Druk de ISOFIX verschuifhendel op beide zijden (20, afb. B) en maak de ISOFIX - armen los. De bevestigingsstukken worden losgemaakt en de kleur van de ISOFIX-indicatoren verandert van groen naar rood. Klap de ISOFIX-armen in de onderbouw door het verschuifhendel (20, afb. B) in te drukken.

VEILIGHEIDSGORDEL DEMONTEREN

1. Om de 5-punten-gordel van het autostoeltje los te maken: druk op de rode knop op de gesp (afb. 16).
2. Verwijder de gesp van 5-punten-gordel uit het kruis-beschermingselement (afb. 17). Steek de gesp door het opening in de hoes (afb. 18) en plaats deze in het opbergvakje in de autostoel onder de hoes.
3. Trek aan het verstelhendel voor hoofdsteun (A, afb. 31) en breng de hoofdsteun zo omhoog (afb. 19) dat de openingen in de rugleuning en de hoofdsteun zich op dezelfde hoogte bevinden (afb. 20).
4. Maak de kussens van de 5-punten -gordel los (afb. 21) en steek ze vervolgens door de openingen in de rugleuning (afb. 22).
5. Druk op de verstelknop van de gordel en trek eraan om de schouderriemen los te maken. (afb. 23)

6. Maak de hoes los (afb. 24).

7. Plaats de schouderriemen met de gesp op de plaats zoals op de afbeelding, in de rugleuning van de autostoel (afb. 25).

8. Maak de losgemaakte hoes weer vast (afb. 26).

HOOFDSTEUN VERSTELLEN

Om de hoogte van de hoofdsteun te wijzigen:

1. Houd de knop ingedrukt om de spanning van de veiligheidsgordels (8) te verstellen en maak de gordels los, hierdoor kan de hoogte van de hoofdsteun makkelijk worden ingesteld.
2. trek het hendel voor de hoogteverstelling (afb. 12).

De hoofdsteun moet zo worden versteld dat de schouderriemen niet te hoog bv. ter hoogte van de oorlijn of iets hoger of te laag bv. achter de rug van het kind lopen (afb. 13).

Er zijn 14 standen mogelijk.

KANTELING VAN HET ZITJE VERSTELLEN

Om het zitje te kantelen, op het verstelhendel (afb. 30) drukken en de stoel in de gewenste stand zetten. Beweeg de zetel totdat u een duidelijke klik hoort - de zetel is in gewenste positie vergrendeld.

De autostoel kan in 5 standen naar achteren en naar voren worden versteld.

Let op! Voor kinderen met een lengte van minder dan 60 cm mag het zitje alleen in de ligstand stand worden gebruikt.

Let op! Voor kinderen met een lengte van meer dan 125 cm mag het zitje alleen rechtop worden gebruikt.

ROTATIE VAN HET ZITJE

Het rotatiemechanisme is een functie die helpt om het kind comfortabel in het autostoeltje te plaatsen of eruit te halen.

Door op de rotatieknop (19, afb. B) te drukken de autostoel met 90 graden draaien. Met deze functie kan het kind gemakkelijk in het autostoeltje worden geplaatst en eruit genomen. Draai vervolgens het autostoeltje in de standen naar achteren of naar voren. De juiste instelling wordt door een klik aangegeven.

VENTILATIE (geldt voor: Braam Air i-Size)

Sluit de USB-kabel aan op de poort op de zijkant van het autostoeltje (23 afb. B) en op de sigarettenaansteker van de auto om de ingebouwde ventilator te activeren. De functie wordt actief wanneer de motor van de auto wordt gestart.

HOES VERWIJDEREN

Volg de onderstaande stappen om de hoes te verwijderen:

1. Trek aan het verstelhendel van de hoofdsteun (A, afb. 31) en til de hoofdsteun omhoog. (B, afb. 31).
2. Maak de kussens van de 5-punten -gordel los (C, afb. 31) en steek ze vervolgens door de openingen in de rugleuning (D, afb. 31).
3. Maak de drukknopen in de stof los en verwijder vervolgens de hoes op de hoofdsteun (afb. 32).
4. Verwijder de rubberen bevestigingsstukken en vervolgens de hoes van het onderste deel van het zitje (afb. 33).

Om de hoes weer op de autostoel te bevestigen de bovenstaande stappen in omgekeerde volgorde uitvoeren.

REINIGING EN ONDERHOUD

Kleine verontreinigingen moeten met een vochtige spons en een mild schoonmaakmiddel worden gereinigd.

De hoes kan gewassen worden op een maximale temperatuur van 30°C. Hiervoor moet de hoes worden losgemaakt en volledig van het stoeltje worden verwijderd (zie Hoes verwijderen). Bij het drogen mogen geen droogmachines worden gebruikt. De hoes niet blootstellen aan zonlicht om te drogen. De kunststof onderdelen kunnen worden gereinigd met vocht doekje en een mild schoonmaakmiddel.

Let op! Gebruik geen sterke schoonmaakmiddelen of bleekmiddelen.

De afbeeldingen dienen alleen ter illustratie, het werkelijke uiterlijk van de producten kan van het uiterlijk op de afbeeldingen verschillen.
