РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Braam Air Lionelo

Если у вас есть какие-либо комментарии или вопросы относительно приобретенного продукта, пожалуйста, свяжитесь с нами: [e-mail]

Производитель:

BrandLine Group Sp. из о. о.

A. Kręglewskiego 1, 61-248 Познань, Польша

Продукт соответствует требованиям стандарта: R129/03.

Информация для ростовой группы от 40 до 105 см (максимальный вес ребенка 18 кг)

ВНИМАНИЕ. Это улучшенная детская удерживающая система "i-Size". В соответствии

с Правилами № 129 ООН продукт был одобрен и может быть использован в местах для сидения категории „i-Size“, указанных производителями транспортных средств в руководстве по эксплуатации транспортного средства.

В случае сомнений следует проконсультироваться с производителем или продавцом усовершенствованной детской удерживающей системы.

Информация для ростовой группы от 100 до 150 см.

ВНИМАНИЕ. Это улучшенная детская удерживающая система "бустерное сиденье категории i-Size". В соответствии с Правилами № 129 ООН продукт был одобрен и может быть использован главным образом на местах для сидения категории „i-Size“, указанных изготовителями транспортных средств в руководстве по эксплуатации транспортного средства. В случае сомнений следует проконсультироваться с производителем или продавцом усовершенствованной детской удерживающей системы.

Изделие подходит для установки только в местах, отмеченных символом ○ на рис. A, обозначенных как i-Size.

Изделие подходит для установки только в месте, отмеченном символом ⚠️ на рис.

А. исключительно лицом по направлению движения транспортного средства и с неактивной подушкой безопасности. Автокресло рекомендуется устанавливать только на задние сиденья автомобиля.

ПРЕДУПРЕЖДЕНИЯ:

1. Продукт предназначен для детей весом до 36 кг и ростом от 40 до 150 см.
2. Если вашему ребенку меньше 15 месяцев или его рост меньше 76 см, не используйте сиденье лицом вперед.
3. Жесткие компоненты и пластмассовые детали детской удерживающей системы должны быть расположены и установлены таким образом, чтобы при нормальных условиях эксплуатации транспортного средства они не могли быть зажаты сдвижным сиденьем или дверью транспортного средства.
4. При установке лицом назад не используйте автокресло в местах, где активна передняя подушка безопасности.
5. Все ремни безопасности, удерживающие ребенка, должны быть правильно отрегулированы по размеру ребенка. Ремни не должны быть перекручены.
6. Ремни крепления автокресла к автомобию должны быть натянуты, стойка стабилизатора должна касаться пола автомобиля.
7. Убедитесь, что поясные ремни опущены ниже, чтобы надежно зафиксировать таз.
8. Если изделие подвергалось воздействию сильных элементов (например, ударам), его необходимо заменить.

9. Не вносите никаких изменений в сиденье и не добавляйте новые элементы без разрешения уполномоченного органа. Чтобы обеспечить максимальную безопасность вашего ребенка, оборудование следует закреплять и использовать в соответствии с рекомендациями инструкции.

10. Защитите ребенка и автокресло от солнца (например, накройте автокресло легкой тканью). Если сиденье не накрыто, старайтесь не подвергать его воздействию солнца. В противном случае сиденье может быть слишком горячим для кожи вашего ребенка.

11. Никогда не оставляйте ребенка одного в автокресле в автомобиле.
12. Багаж и другие подобные предметы должны быть закреплены так, чтобы они не причинили никаких травм в случае столкновения.
13. Не используйте сиденье без тканевого чехла.
14. Обшивка не может быть заменена элементом из другого комплекта. Она является составной частью комплекта и влияет на работу удерживающей системы.
15. Всегда имейте при себе данное руководство по эксплуатации.
16. См. руководство производителя транспортного средства.

ОПИСАНИЕ ЧАСТЕЙ (РИС. В)

1. Спинка
2. Подголовник
3. Направляющая плечевого ремня
4. Редукционная вставка для малыша
5. Защитные накладки плечевого ремня
6. 5-точечные ремни безопасности
7. Пряжка ремня безопасности
8. Кнопка регулировки натяжения ремня безопасности.
9. Лента регулировки натяжения ремня.
10. Рычаг регулировки наклона сиденья
11. Индикатор раскладывания стабилизирующей ноги
12. Стабилизирующая нога
13. Кнопка регулировки стабилизирующей ноги
14. Выдвижная часть стабилизирующей ноги
15. Рычаг регулировки подголовника
16. Система боковой защиты
17. Направляющая поясного ремня
18. Рычаги ISOFIX
19. Кнопка поворота сиденья
20. Рычаг переключения передач ISOFIX.

21. Противоповоротная рама

22. Магниты, удерживающие внутренние ремни

23. USB-порт (применяется к: Braam Air i-Size)

УСТАНОВКА В АВТОМОБИЛЕ

Монтаж автокресла	Направление сиденья	Позиция сиденья Размеры	ребенка

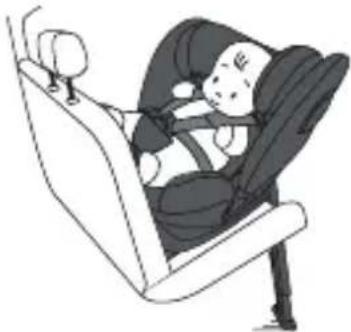

- Установка с помощью системы ISOFIX и стабилизирующей ногиДети ростом до 60 см - только лежа	Лицом против направления движения автомобиля		От 40 до 105 смВес ребенка: максимально 18 кг

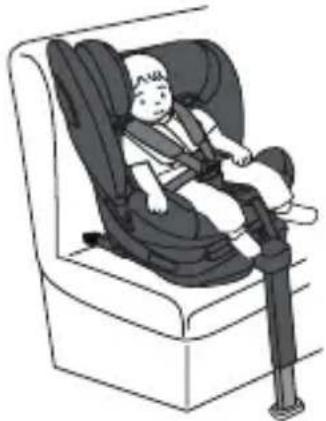

- Установка с использованием системы ISOFIX и стабилизирующей ноги	Лицом по направлению движения		От 76 до 105 смВес ребенка: максимально 18 кг
системы ISOFIX и автомобильных ремней безопасности- Установка только с помощью автомобильных ремней безопасностиДети ростом выше 125 см - только вертикальное положение	Лицом по направлению движения		От 100 до 150 см

Внимание! Дети ростом менее 61 см могут использовать сиденье в комплекте с редукционной вставкой (рис. С).

1. Выдвиньте стабилизирующую ногу (рис. 1 и 2).
2. Установите автокресло на сиденье автомобиля.
3. Нажмите на рычаг переключения передач и вытяните рычаги ISOFIX (рис. 3). Прикрепите кронштейны ISOFIX к крючкам, расположенным в автокресле (рис. 4). Рычаги сцепятся, и вы услышите характерный щелчок. Зеленый индикатор на кнопке ISOFIX должен быть виден с обеих сторон сиденья.
4. Убедитесь, что противовращательная рама плотно прилегает к спинке сиденья в автомобиле (рис. 5). Сдвиньте сиденье к спинке. Двигайте основание влево-вправо по направлению к задней части автомобильного сиденья, пока оно полностью не выровняется с задней частью противовращательной рамы.
5. Нажмите кнопку регулировки стойки стабилизатора. Его выдвижная часть должна автоматически выдвинуться (рис. 6а).
6. Отрегулируйте высоту опоры так, чтобы опора встречала сопротивление пола автомобиля. Теперь вы можете отпустить кнопку.
7. Убедитесь, что индикатор раскладывания стойки стабилизатора горит зеленым, а стойка касается пола автомобиля (рис. 6b) и не перекошена (рис. 6c).
   ВНИМАНИЕ! Никогда не устанавливайте опорную ножку на багажном отделении в полу автомобиля. Существует риск отрыва багажного ящика во время аварии. В случае сомнений обратитесь к руководству по эксплуатации автомобиля.
   ВНИМАНИЕ! Опорная нога никогда не должна висеть в воздухе, и под нее нельзя подкладывать какие-либо предметы.
8. Нажмите кнопку поворота сиденья (19, рис. В), а затем установите сиденье в боковое положение под углом 90° (рис. 7).
9. Ослабьте плечевые ремни сиденья, нажав кнопку регулировки ремней (рис. 8). Чтобы было легче посадить ребенка в кресло, используйте магниты, удерживающие ремни.
10. Посадите ребенка в кресло.
11. Подсоедините разъемы ремня безопасности и вставьте их в пряжку (рис. 10). Вы услышите характерный щелчок.
12. Потяните за лямку, чтобы затянуть ремни (рис. 14). Чтобы ослабить ремни, нажмите кнопку регулировки лямок и потяните плечевые ремни (рис. 8).
13. Отрегулируйте подголовник (см.: Регулировка подголовника).
14. Используйте кнопку поворота (19, рис. В), чтобы повернуть сиденье так, чтобы оно было обращено назад. Щелчок будет означать правильность настройки.
15. Чтобы отстегнуть 5-точечные ремни сиденья, нажмите красную кнопку на пряжке (рис. 9).

Внимание! Редукционную вставку следует снять, если сиденье используется ребенком ростом выше 61 см (рис. 11).

Внимание! Убедитесь, что ремни безопасности плотно прилегают к телу ребенка и не перекручены (рис. 14). Убедитесь, что поясные ремни опускаются низко и защищают таз вашего ребенка. Ремни должны плотно прилегать к телу ребенка, но не должны быть слишком тугими и вызывать дискомфорт (рис. 15).

1. Выдвиньте стабилизирующую ногу (рис. 1 и 2).
2. Установите автокресло на сиденье автомобиля.
3. Нажмите на рычаг переключения передач и вытяните рычаги ISOFIX (рис. 3). Прикрепите кронштейны ISOFIX к крючкам, расположенным в автокресле (рис. 4). Рычаги сцепятся, и вы услышите характерный щелчок. Зеленый индикатор на кнопке ISOFIX должен быть виден с обеих сторон сиденья.
4. Убедитесь, что противовращательная рама плотно прилегает к спинке сиденья в автомобиле (рис. 5). Сдвиньте сиденье к спинке. Двигайте основание влево-вправо по направлению к задней части автомобильного сиденья, пока оно полностью не выровняется с задней частью противовращательной рамы.
5. Нажмите кнопку регулировки стойки стабилизатора. Его выдвижная часть должна автоматически выдвинуться (рис. 6а).
6. Отрегулируйте высоту ноги так, чтобы нога встречала сопротивление пола автомобиля, теперь вы можете отпустить кнопку.
7. Убедитесь, что индикатор раскладывания стойки стабилизатора горит зеленым, а стойка касается пола автомобиля (рис. 6b) и не перекошена (рис. 6c).
   ВНИМАНИЕ! Никогда не устанавливайте опорную ножку на багажном отделении в полу автомобиля. Существует риск отрыва багажного ящика во время аварии. В случае сомнений обратитесь к руководству по эксплуатации автомобиля.
   ВНИМАНИЕ! Опорная нога никогда не должна висеть в воздухе, и под нее нельзя подкладывать какие-либо предметы.
8. Нажмите кнопку поворота сиденья (19, рис. В), а затем установите сиденье в боковое положение под углом 90° (рис. 7).

9. Ослабьте плечевые ремни сиденья, нажав кнопку регулировки ремней (рис. 8). Чтобы было легче посадить ребенка в кресло, используйте магниты, удерживающие ремни.

10. Посадите ребенка в кресло.

11. Подсоедините разъемы ремня безопасности и вставьте их в пряжку (рис. 10). Вы услышите характерный щелчок.
12. Потяните за лямку, чтобы затянуть ремни (рис. 14). Чтобы ослабить лямки, нажмите кнопку регулировки лямок и потяните плечевые ремни (рис. 8).
13. Отрегулируйте подголовник (см.: Регулировка подголовника).
14. Нажмите кнопку поворота сиденья (19, рис. В), а затем установите сиденье в положение лицом вперед. Используйте кнопку регулировки наклона, чтобы установить сиденье в нужное положение.
15. Чтобы отстегнуть 5-точечные ремни сиденья, нажмите красную кнопку на пряжке (рис. 9).

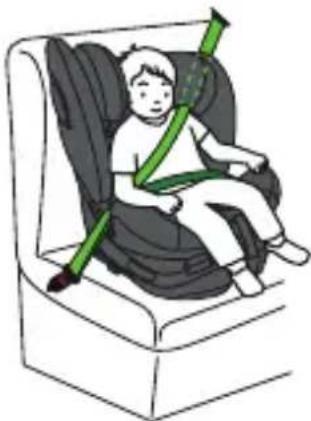

1. Сложите стабилизирующую ногу (см.: Снятие сиденья — стабилизирующая нога).
2. Разберите ремни безопасности (см.: Снятие ремней безопасности).
3. Нажмите кнопку поворота сиденья (19, рис. В), а затем установите сиденье в положение лицом вперед. Щелчок будет означать правильность настройки.

4. Установите автокресло на сиденье автомобиля, там где оно будет установленно. Внимание! При установке без ISOFIX пропустите шаг 5.

5. Нажмите на рычаги ISOFIX с обеих сторон и вытяните рычаги ISOFIX (рис. 3). Прикрепите кронштейны ISOFIX к крючкам, расположенным в автокресле (рис. 4). Рычаги сцепятся, и вы услышите характерный щелчок. Зеленый индикатор на кнопке ISOFIX должен быть виден с обеих сторон сиденья (рис. 4).

6. Убедитесь, что противовращательная рама плотно прилегает к спинке сиденья в автомобиле (рис. 5). Двигайте основание влево-вправо по направлению к задней части автомобильного сиденья, пока оно полностью не выровняется с задней частью противовращательной рамы.

7. Посадите ребенка на сиденье (рис. 28) и отрегулируйте подголовник (см.: Регулировка подголовника).

8. Проведите плечевой ремень через направляющую плечевого ремня, расположенную в подголовнике сиденья. Пропустите поясной ремень через направляющую поясного ремня (рис. 29a).

9. Пристегните ремни безопасности. Убедитесь, что ремни не перекручены (рис. 29b).

10. Убедитесь, что ремни правильно расположены в направляющих (рис. 29с).

СНЯТИЕ СИДЕНЬЯ - СТАБИЛИЗИРУЮЩАЯ НОГА

Нажмите кнопку регулировки стабилизирующей ноги (13, рис. В), а затем задвиньте ее выдвижную часть. Индикатор фиксации стойки стабилизатора загорится красным. Сложите стабилизирующую ногу (рис. 27).

СНЯТИЕ СИДЕНЬЯ - ISOFIX

Нажмите на рычаг переключения передач ISOFIX (20, рис. В) с обеих сторон и отпустите рычаги ISOFIX. Крюки отцепятся, а цвет индикаторов ISOFIX изменится с зеленого на красный. Спрячьте кронштейны ISOFIX в основании сиденья, нажав рычаг переключения передач (20, рис. В).

СНЯТИЕ РЕМНЕЙ БЕЗОПАСНОСТИ

1. Отстегните 5-точечные ремни безопасности сиденья, нажав красную кнопку на пряжке (рис. 16).
2. Снимите пряжку 5-точечного ремня безопасности с промежностной крышки (рис. 17). Пропустите пряжку через отверстие в крышке (рис. 18) и поместите ее в отделение для хранения в сиденье под крышкой.
3. Потяните рычаг регулировки подголовника (А, рис. 31) и поднимите подголовник вверх (рис. 19) так, чтобы отверстия в спинке и подголовнике находились на одной высоте (рис. 20).
4. Отстегните подушки 5-точечных ремней безопасности (рис. 21) и проденьте их через отверстия в спинке (рис. 22).
5. Нажмите кнопку регулировки ремней и потяните ее, чтобы ослабить плечевые ремни. (рис. 23)
6. Отстегните крышку (рис. 24).
7. Храните плечевые ремни с пряжкой в месте, указанном на рисунке, в спинке сиденья (рис. 25).
8. Закрепите только что отстегнутую крышку (рис. 26).

РЕГУЛИРОВКА ПОДГОЛОВНИКА

Чтобы изменить высоту подголовника:

1. Удерживая нажатой кнопку регулировки натяжения ремней безопасности (рис. 8), ослабьте ремни. Это позволит более свободно регулировать высоту подголовника.

2. Потяните рычаг регулировки подголовника (рис. 12).

Подголовник следует отрегулировать так, чтобы плечевые ремни не располагались

слишком высоко, например, на уровне ушей или над ними, и не слишком низко, например, за спиной ребенка (рис. 13).

Есть 14 уровней высоты подголовника.

РЕГУЛИРОВКА НАКЛОНА СИДЕНЬЯ

Чтобы отрегулировать наклон сиденья, нажмите на рычаг наклона (рис. 30) и установите сиденье в желаемое положение. Слегка переместите сиденье, пока не услышите отчетливый щелчок — сиденье зафиксировано в нужном положении.

Сиденье имеет 5 уровней регулировки наклона в положении лицом вперед и назад. Внимание! Дети ростом ниже 60 см могут использовать сиденье только в лежачем положении. Внимание! Дети ростом выше 125 см могут использовать сиденье только в вертикальном положении.

ПОВОРОТ СИДЕНЬЯ

Механизм поворота – это функция, помогающая удобно разместить или снять ребенка с сиденья.

Нажмите кнопку поворота сиденья (19, рис. В), поверните сиденье на 90 градусов. Благодаря этой функции вы можете легко посадить и снять ребенка с сиденья. Затем поверните сиденье назад или вперед. Щелчок будет означать правильность настройки.

ВЕНТИЛЯЦИЯ (применяется к: Braam Air i-Size)

Подключите USB-кабель к порту, расположенному сбоку сиденья (23, рис. В), и к гнезду прикуривателя в автомобиле, чтобы активировать встроенный вентилятор. Функция будет работать при запуске двигателя автомобиля.

СНЯТИЕ ЧЕХЛА

Чтобы снять чехол сиденья, выполните следующие действия:

1. Потяните рычаг регулировки подголовника (А, рис. 31) и поднимите подголовник вверх. (В, рис. 31).
2. Отстегните чехлы 5-точечных ремней безопасности (C, рис. 31), а затем проденьте плечевые ремни через отверстия в спинке (D, рис. 31).
3. Расстегните защелки в материале, а затем снимите чехол на подголовнике (рис. 32).
4. Снимите резиновые крючки, а затем снимите чехол с нижней части сиденья (рис. 33). Чтобы снова прикрепить чехол к сиденью, выполните описанные выше действия в обратном порядке.

ЧИСТКА И ОБСЛУЖИВАНИЕ

Легкие загрязнения следует очищать влажной губкой с мягким моющим средством. Чехол можно стирать при максимальной температуре 30°C. Для этого чехол следует отстегнуть и полностью снять с корпуса сиденья (см.: Снятие чехла).

Не используйте сушилки при сушке. Покрытие не должно подвергаться воздействию солнечных лучей для сушки. Пластиковые детали можно чистить влажной тканью и мягким моющим средством.

Внимание! Не используйте сильнодействующие моющие средства или отбеливатели.

Фотографии носят ознакомительный характер, реальный вид товара может отличаться от представленного на фотографиях.
