BEDIENUNGSANLEITUNG Braam Air Lionelo

Sehr geehrter Kunde!

Falls Sie Fragen oder Anmerkungen zu dem gekauften Produkt haben, setzen Sie sich mit uns in Verbindung: [e-mail]

Hersteller:

BrandLine Group Sp. z o. o.

Das Produkt erfüllt die Anforderungen der Norm: R129/03.

Informationen für die Wachstumsgruppe von 40 bis 105 cm (Höchstgewicht des Kindes 18 kg)

ACHTUNG. Dies ist ein verbessertes Kinderrückhaltesystem für die Kategorie "i-Size". Es wurde in Übereinstimmung mit der UN-Regelung Nr. 129 für die Verwendung auf den, von den Fahrzeugherstellern in der Betriebsanleitung angegebenen Sitzplätzen der Kategorie "i-Size" zugelassen.

Wenden Sie sich im Zweifelsfall an den Hersteller oder Händler des erweiterten Kinderrückhaltesystems.

Informationen für die Wachstumsgruppe von 100 bis 150 cm

ACHTUNG. Dies ist ein verbessertes Kinderrückhaltesystem des Typs "Sitzerhöhung der Kategorie i-Size". Es wurde gemäß der UN-Regelung Nr. 129 für die vorrangige Verwendung auf den, von den Fahrzeugherstellern in der Betriebsanleitung des Fahrzeugs angegebenen Sitzpositionen für "i-Size" zugelassen.

Wenden Sie sich im Zweifelsfall an den Hersteller oder Händler des erweiterten Kinderrückhaltesystems. Das Produkt ist nur für die Installation an den mit dem Symbol in Abb. A gekennzeichneten Stellen geeignet, die mit i-Size markiert sind.

Das Produkt ist nur für den Einbau in den mit dem Symbol 1 in Abb. A gekennzeichneten Sitz geeignet in Fahrtrichtung und mit deaktiviertem Airbag. Es wird empfohlen, den Sitz nur auf den Rücksitzen des Fahrzeugs zu installieren.

HINWEISE:

1. Das Produkt ist für Kinder mit einem Gewicht von bis zu 36 kg und einer Körpergröße zwischen 40 und 150 cm geeignet.
2. Wenn Ihr Kind weniger als 15 Monate alt oder weniger als 76 cm groß ist, sollten Sie keinen vorwärts gerichteten Sitz verwenden.
3. Die harten Teile und Kunststoffteile des Kinderrückhaltesystems sollten so positioniert und eingebaut werden, dass sie unter normalen Betriebsbedingungen des Fahrzeugs nicht von einem Schiebesitz oder einer Fahrzeugtür eingeklemmt werden können.
4. Verwenden Sie für den rückwärts gerichteten Einbau keinen Sitz, bei dem der Frontairbag aktiv ist.
5. Alle Sicherheitsgurte, die das Kind zurückhalten, müssen gut an die Größe des Kindes angepasst sein. Die Gurte dürfen nicht verdreht sein.
6. Die Gurte, mit denen die Rückhaltevorrichtung am Fahrzeug befestigt ist, müssen straff sein, die Stabilisierungsstütze muss Kontakt mit dem Boden des Fahrzeugs haben.
7. Stellen Sie sicher, dass die Beckengurte tief verlaufen, um das Becken ausreichend zu sichern.
8. Wenn das Produkt starken Einflüssen (z.B. Stößen) ausgesetzt war, sollte es ersetzt werden.
9. Nehmen Sie keine Änderungen am Sitz vor und fügen Sie keine neuen Komponenten hinzu, ohne die Genehmigung der Zulassungsbehörde einzuholen. Um die größtmögliche Sicherheit für Ihr Kind zu gewährleisten, muss das Produkt wie in der Anleitung empfohlen gesichert und verwendet werden.
10. Schützen Sie Ihr Kind und den Sitz vor Sonne (z.B. indem Sie den Sitz mit einem hellen

Kleidungsstück abdecken). Wenn der Sitz nicht abgedeckt ist, versuchen Sie, ihn nicht der Sonne auszusetzen. Andernfalls kann der Sitz zu heiß für die Haut Ihres Kindes sein.

1. Lassen Sie Ihr Kind niemals allein im Kindersitz in einem Fahrzeug.
2. Gepäck und andere ähnliche Gegenstände sollten so gesichert werden, dass sie bei einem Zusammenstoß keine Verletzungen verursachen.
3. Verwenden Sie den Sitz nicht ohne den dazugehörigen Stoffbezug.
4. Der Bezug kann nicht durch einen Artikel aus einem anderen Set ersetzt werden. Er ist ein integraler Bestandteil des Sets und beeinflusst die Funktion des Rückhaltesystems.
5. Tragen Sie diese Bedienungsanleitung immer bei sich.
6. Lesen Sie die Betriebsanleitung des Fahrzeugherstellers.

BESCHREIBUNG DER TEILE (ABB. B)

1. Lehne
2. Kopfstütze
3. Führung für den Schultergurt
4. Reduktionseinlage für das Baby
5. Schutzpolster für den Schultergurt
6. 5-Punkt-Sicherheitsgurt
7. Sicherheitsgurtschnalle
8. Knopf für die Einstellung der Gurtspannung
9. Band zur Einstellung der Gurtspannung
10. Hebel zur Einstellung der Sitzneigung
11. Indikator für die Verlängerung der Stabilisierungsstütze
12. Stabilisierungsstütze
13. Einstellknopf für die Stabilisierungsstütze
14. Ausziehbarer Teil der Stabilisierungsstütze
15. Hebel zur Einstellung der Kopfstütze
16. Seitliches Schutzsystem
17. Führung für den Hüftgurt
18. Isofix-Bügel
19. Knopf für die Sitzdrehung
20. Isofix-Schiebehebel
21. Anti-Rotationsrahmen
22. Innere Magnete für den Gurt
23. USB-Port (gilt für: Braam Air i-Size)

MONTAGE IM FAHRZEUG

Kindersitzmontage Kindersitzrichtung		Kindersitzposition Maße des Kindes
- Montage über ISOFIX und StabilisierungsstützeKinder mit einer Körpergröße von weniger als 60 cm - nur in Rückenlage	Rückwärts zur Fahrtrichtung	Von 40 bis 105 cmGewicht des Kindes: maximal 18 kg
- Befestigung über ISOFIX und Stabilisierungsstütze	Vorwärts in Fahrtrichtung	Von 76 bis 105 cmGewicht des Kindes: maximal 18 kg
- Montage über ISOFIX und Autogurte- Montage nur mit Hilfe von AutogurtenKinder über 125 cm - nur aufrechte Position	Vorwärts in Fahrtrichtung	Von 100 bis 150 cm

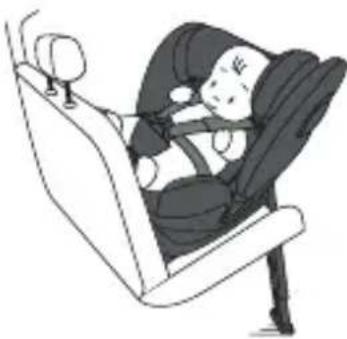

RÜCKWÄRTS IN FAHRTRICHTUNG (40 - 105 CM)

Hinweis: Kinder mit einer Körpergröße unter 61 cm dürfen den Sitz nur mit einer Reduktionseinlage benutzen (Abb. C).

1. Ziehen Sie die Stabilisierungsstütze aus (Abb. 1 und 2).
2. Platzieren Sie den Sitz auf dem Autositz.
3. Drücken Sie den Schalthebel und fahren Sie die Isofix-Bügel aus (Abb. 3). Verankern Sie die ISOFIX-Bügel in den Halterungen am Autositz (Abb. 4). Die Bügel rasten ein und Sie

hören ein charakteristisches Klicken. Die grüne Anzeige auf dem ISOFIX Knopf muss auf beiden Seiten des Sitzes sichtbar sein.

1. Stellen Sie sicher, dass der Drehschutzrahmen fest gegen die Rückenlehne des Autositzes gedrückt wird (Abb. 5). Schieben Sie den Sitz in Richtung der Rückenlehne. Schieben Sie die Basis mit einer Links-Rechts-Bewegung in Richtung der Rückenlehne des Fahrzeugsitzes, bis sie vollständig mit der Rückenlehne des Anti-Rotationsrahmens ausgerichtet ist.
2. Drücken Sie den Einstellknopf der Stabilisierungsstütze. Sein Verlängerungsteil sollte automatisch ausfahren (Abb. 6a).
3. Stellen Sie die Höhe der Stütze so ein, dass der Fuß auf den Widerstand des Fahrzeugbodens trifft. Sie können nun den Knopf loslassen.
4. Vergewissern Sie sich, dass die Anzeige für die Verlängerung des Stabilisierungsbeins grün leuchtet und dass das Bein den Boden des Fahrzeugs berührt (Abb. 6b) und nicht verbogen ist (Abb. 6c).

ACHTUNG! Montieren Sie den Fuß der Stütze niemals am Handschuhfach im Fahrzeugboden. Es besteht die Gefahr, dass das Handschuhfach bei einem Unfall eingeklemmt wird. Schlagen Sie im Zweifelsfall in der Betriebsanleitung des Fahrzeugs nach.

ACHTUNG! Die Stütze darf niemals in der Luft hängen und es dürfen keine Gegenstände darunter gestellt werden.

1. Drücken Sie den Knopf zum Drehen des Sitzes (19, Abb. B) und bringen Sie dann den Sitz in eine seitliche Position, in einem Winkel von 90° (Abb. 7).

2. Lösen Sie die Schultergurte des Sitzes, indem Sie den Knopf zur Einstellung der Gurte drücken (Abb. 8).

Um das Hineinsetzen Ihres Kindes in den Sitz zu erleichtern, verwenden Sie die Magnete, die die Gurte in Position halten.

1. Setzen Sie das Kind in den Sitz.

2. Verbinden Sie die Verbindungsstücke des Gurtes und stecken Sie sie dann in die Schnalle (Abb. 10). Sie hören ein charakteristisches Klicken.

3. Ziehen Sie am Gurt, um die Gurte zu straffen (Abb. 14). Um die Gurte zu lockern, drücken Sie den Knopf zur Einstellung der Gurte und ziehen Sie an den Schultergurten (Abb. 8).

4. Stellen Sie die Kopfstütze ein (siehe Kopfstützeneinstellung).

5. Drehen Sie den Sitz mit dem Drehknopf (19, Abb. B) so, dass er nach hinten gerichtet ist. Die korrekte Positionierung wird durch ein Klicken signalisiert.

6. Um den 5-Punkt-Gurt zu lösen, drücken Sie den roten Knopf am Gurtschloss (Abb. 9). Achtung: Die Reduktionseinlage muss entfernt werden, wenn ein Kind, das größer als 61 cm ist, den Sitz benutzt (Abb. 11).

Achtung: Stellen Sie sicher, dass die Sicherheitsgurte straff und nicht verdreht sind (Abb. 14). Stellen Sie sicher, dass die Beckengurte tief verlaufen und das Becken des Kindes schützen. Der Gurt sollte eng am Körper des Kindes anliegen, aber nicht zu eng sein und Unbehagen verursachen (Abb. 15).

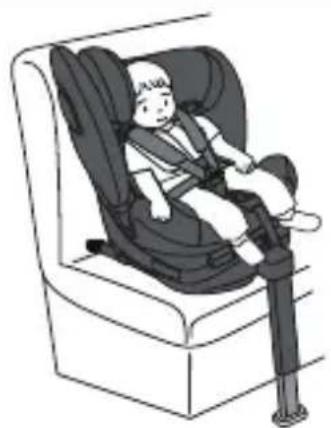

VORWÄRTS IN FAHRTRICHTUNG (76 - 105 CM)

1. Ziehen Sie die Stabilisierungsstütze aus (Abb. 1 und 2).
2. Platzieren Sie den Sitz auf dem Autositz.
3. Drücken Sie den Schalthebel und fahren Sie die ISOFIX-Bügel aus (Abb. 3). Verankern Sie die ISOFIX-Bügel in den Halterungen am Autositz (Abb. 4). Die Bügel rasten ein und Sie hören ein charakteristisches Klicken. Die grüne Anzeige auf dem ISOFIX Knopf muss auf beiden Seiten des Sitzes sichtbar sein.
4. Stellen Sie sicher, dass der Drehschutzrahmen fest gegen die Rückenlehne des Autositzes gedrückt wird (Abb. 5). Schieben Sie den Sitz in Richtung der Rückenlehne. Schieben Sie die Basis mit einer Links-Rechts-Bewegung in Richtung der Rückenlehne des Fahrzeugsitzes, bis sie vollständig mit der Rückenlehne des Anti-Rotationsrahmens ausgerichtet ist.
5. Drücken Sie den Einstellknopf der Stabilisierungsstütze. Das Verlängerungsteil sollte automatisch ausfahren (Abb. 6a).
6. Stellen Sie die Höhe der Stütze so ein, dass der Fuß auf den Widerstand des Bodens des Fahrzeugs trifft.
7. Vergewissern Sie sich, dass die Anzeige für die Verlängerung der Stabilisierungsstütze grün leuchtet und dass das Bein den Boden des Fahrzeugs berührt (Abb. 6b) und nicht verbogen ist (Abb. 6c).
   ACHTUNG! Montieren Sie den Fuß der Stütze niemals am Handschuhfach im Fahrzeugboden. Es besteht die Gefahr, dass das Handschuhfach bei einem Unfall eingeklemmt wird. Schlagen Sie im Zweifelsfall in der Betriebsanleitung des Fahrzeugs nach.
   ACHTUNG! Die Stütze darf niemals in der Luft hängen und es dürfen keine Gegenstände darunter gestellt werden.
8. Drücken Sie den Knopf zum Drehen des Sitzes (19, Abb. B) und bringen Sie dann den Sitz in eine seitliche Position, in einem Winkel von 90° (Abb. 7).
9. Lösen Sie die Schultergurte des Sitzes, indem Sie den Knopf zur Einstellung der Gurte drücken (Abb. 8).
   Um das Hineinsetzen Ihres Kindes in den Sitz zu erleichtern, verwenden Sie die Magnete, die die Gurte in Position halten.

10. Setzen Sie das Kind in den Sitz.

11. Verbinden Sie die Verbindungsstücke des Gurtes und stecken Sie sie dann in die Schnalle (Abb. 10). Sie hören ein charakteristisches Klicken.

12. Ziehen Sie am Gurt, um die Gurte zu straffen (Abb. 14). Um die Gurte zu lockern, drücken Sie den Knopf zur Einstellung der Gurte und ziehen Sie an den Schultergurten (Abb. 8).
13. Stellen Sie die Kopfstütze ein (siehe Kopfstützeneinstellung).
14. Drücken Sie den Sitzdrehknopf (19, Abb. B) und bringen Sie den Sitz in die nach vorne gerichtete Position. Bringen Sie den Sitz mit der Taste für die Neigungsverstellung in die gewünschte Position.
15. Um den 5-Punkt-Gurt zu lösen, drücken Sie den roten Knopf am Gurtschloss (Abb. 9).

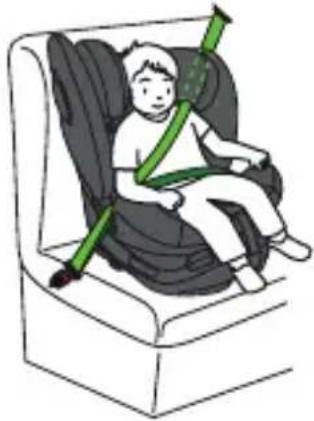

VORWÄRTS IN FAHRTRICHTUNG (100 - 150 CM)

1. Klappen Sie die Stabilisierungsstütze ein (siehe Abnehmen des Sitzes - Stabilisierungsstütze).
2. Entfernen Sie den Sicherheitsgurt (siehe Abnehmen des Sicherheitsgurts).
3. Drücken Sie den Knopf für die Sitzdrehung (19, Abb. B) und bringen Sie den Sitz in die nach vorne gerichtete Position. Die korrekte Einstellung wird durch ein Klicken signalisiert.
4. Platzieren Sie den Sitz auf dem Sofa des Autos in dem dafür vorgesehenen Bereich.
   Hinweis: Wenn Sie den Wagen ohne ISOFIX-System einbauen, überspringen Sie Schritt Nummer 5.
5. Drücken Sie den ISOFIX-Schalthebel auf beiden Seiten und fahren Sie die ISOFIX-Bügel aus (Abb. 3). Verankern Sie die ISOFIX-Bügel in den dafür vorgesehenen Halterungen im Autositz (Abb. 4). Die Bügel rasten ein und Sie hören ein charakteristisches Klicken. Die grüne Anzeige auf dem ISOFIX Knopf muss auf beiden Seiten des Sitzes sichtbar sein (Abb. 4).
6. Stellen Sie sicher, dass der Drehschutzrahmen fest gegen die Rückenlehne des Fahrzeugsitzes gedrückt wird (Abb. 5). Schieben Sie die Basis mit einer Links-Rechts-Bewegung in Richtung der Rückenlehne des Fahrzeugsitzes, bis sie vollständig mit der Rückenlehne des Anti-Rotationsrahmens ausgerichtet ist.
7. Setzen Sie das Kind in den Sitz (Abb. 28) und stellen Sie die Kopfstütze ein (siehe Kopfstützeneinstellung).
8. Führen Sie den Schultergurt durch die Schultergurtführung, die sich in der Kopfstütze des Sitzes befindet. Führen Sie den Beckengurt durch die Beckengurtführung (Abb. 29a).
9. Legen Sie den Sicherheitsgurt an. Achten Sie darauf, dass die Gurte nicht verdreht sind (Abb. 29b).
10. Achten Sie darauf, dass die Gurte richtig in den Führungen liegen (Abb. 29c).

DEMONTAGE DES KINDERSITZES - STABILISIERUNGSSTÜTZE

Drücken Sie den Einstellknopf des Stabilisierungsbeins (13, Abb. B) und schieben Sie dann das Verlängerungsteil der Stabilisierungsstütze ein. Die Anzeige der Verriegeleung der Stabilisierungsstütze leuchtet rot. Klappen Sie die Stabilisierungsstütze hoch (Abb. 27).

DEMONTAGE DES KINDERSITZES - ISOFIX

Drücken Sie den ISOFIX-Verschiebehebel (20, Abb. B) auf beiden Seiten und lösen Sie die ISOFIX-Bügel. Die Befestigungen werden gelöst und die Farbe der ISOFIX-Anzeigen wechselt von grün auf rot. Ziehen Sie die ISOFIX-Bügel in die Basis des Kindersitzes ein, indem Sie den Umschalthebel (20, Abb. B) drücken.

ENTFERNEN DER SITZGURTE

1. Lösen Sie den 5-Punkt-Gurt, indem Sie den roten Knopf am Gurtschloss drücken (Abb. 16).
2. Entfernen Sie das 5-Punkt-Gurtschloss aus der Schrittabdeckung (Abb. 17). Führen Sie das Gurtschloss durch das Loch in der Abdeckung (Abb. 18) und legen Sie es dann in das Staufach im Sitz unter dem Bezug.
3. Ziehen Sie den Verstellhebel für die Kopfstütze (A, Abb. 31) und heben Sie die Kopfstütze nach oben (Abb. 19), so dass sich die Öffnungen in der Rückenlehne und der Kopfstütze auf der gleichen Höhe befinden (Abb. 20).
4. Lösen Sie die Polster des 5-Punkt-Gurtes (Abb. 21) und stecken Sie sie dann durch die Löcher in der Rückenlehne (Abb. 22).
5. Drücken Sie den Knopf für die Gurtverstellung und ziehen Sie, um die Schultergurte zu lösen. (Abb. 23)
6. Lösen Sie den Bezug (Abb. 24).
7. Legen Sie die Schultergurte zusammen mit der Schnalle an der in der Abbildung gezeigten Stelle in der Sitzlehne an (Abb. 25).
8. Befestigen Sie den Bezug, den Sie gerade gelöst haben, wieder (Abb. 26).

REGULIERUNG DER KOPFSTÜTZE

So ändern Sie die Höhe der Kopfstütze:

1. Während Sie die Taste zum Einstellen der Spannung der Sicherheitsgurte (8) gedrückt halten, lockern Sie die Gurte, damit Sie die Höhe der Kopfstütze freier einstellen können.

2. Ziehen Sie den Einstellhebel der Kopfstütze (Abb. 12).

Die Kopfstütze sollte so eingestellt werden, dass die Schultergurte weder zu hoch, z. B. an oder über der Ohrlinie, noch zu niedrig, z. B. hinter dem Rücken des Kindes, sind (Abb. 13).

Die Höhe der Kopfstütze kann in 14 Stufen eingestellt werden.

EINSTELLUNG DER SITZNEIGUNG

Um die Neigung des Sitzes einzustellen, drücken Sie den Hebel zur Neigungsverstellung (Abb. 30) und bewegen Sie den Sitz in die gewünschte Position. Bewegen Sie den Sitz leicht, bis Sie ein deutliches "Klick"-Geräusch hören - der Sitz ist in der gewählten Position gesichert. Der Kindersitz lässt sich in 5 Stufen nach hinten und nach vorne verstellen.

Achtung: Kinder unter 60 cm Körpergröße dürfen den Kindersitz nur in der zurückgelehnten Position benutzen.

Hinweis: Kinder, die größer als 125 cm sind, dürfen den Kindersitz nur in aufrechter Position benutzen.

SITZDREHUNG

Der Drehmechanismus hilft dabei, das Kind bequem in den Kindersitz zu setzen oder aus dem Sitz zu nehmen.

Drücken Sie den Knopf zum Drehen des Kindersitzes (19, Abb. B) und drehen Sie den Sitz um 90 Grad. Mit dieser Funktion können Sie Ihr Kind ganz einfach in den Sitz setzen und aus dem Sitz nehmen. Drehen Sie dann den Sitz in die rückwärts oder vorwärts gerichtete Position. Ein Klicken signalisiert die richtige Position.

VENTILATOR (gilt für: Braam Air i-Size)

Schließen Sie das USB-Kabel an den Anschluss an der Seite des Kindersitzes (23, Abb. B) und an die Zigarettenanzünderbuchse im Auto an, um den eingebauten Ventilator zu starten. Die Funktion funktioniert, wenn der Motor des Fahrzeugs gestartet wird.

ABNEHMEN DES BEZUGES

Um den Bezug des Kindersitzes zu entfernen, gehen Sie wie folgt vor:

1. Ziehen Sie den Verstellhebel der Kopfstütze (A, Abb. 31) und heben Sie die Kopfstütze nach oben. (B, Abb. 31).
2. Lösen Sie die Abdeckung des 5-Punkt-Gurtes (C, Abb. 31) und führen Sie dann die Schultergurte durch die Öffnungen in der Rückenlehne (D, Abb. 31).
3. Lösen Sie die Druckknöpfe im Stoff und entfernen Sie dann den Bezug von der Kopfstütze (Abb. 32).
4. Entfernen Sie die Gummiklammern und nehmen Sie dann den Bezug vom unteren Teil des Sitzes ab (Abb. 33).

Um den Bezug wieder am Kindersitz zu befestigen, führen Sie die oben genannten Schritte in umgekehrter Reihenfolge aus.

REINIGUNG UND PFLEGE

Kleinere Verschmutzungen können Sie mit einem feuchten Schwamm und einem milden Reinigungsmittel entfernen.

Der Bezug kann bei einer maximalen Temperatur von 30°C gewaschen werden. Dazu muss der Bezug geößnet und vollständig vom Kindersitz abgenommen werden (siehe Abnehmen des Bezugs). Zum Trocknen sollten keine Trockner verwendet werden. Der Bezug sollte zum Trocknen nicht dem Sonnenlicht ausgesetzt werden. Kunststoffeile können mit einem feuchten Tuch und einem milden Reinigungsmittel gereinigt werden

Hinweis: Verwenden Sie keine starken Reinigungsmittel oder Bleichmittel.

Die Fotos dienen nur zur Veranschaulichung. Das tatsächliche Aussehen der Produkte kann von den Abbildungen abweichen.
